第一讲：地下水流数值模拟软件介绍

第一讲地下水流数值模拟软件介绍地下水流数值模拟软件是一种可以模拟地下水流动过程的计算工具。

它通过建立数学模型，基于地下水流动方程和物质输移方程，计算地下水流动的速度、压力、水位等参数，并提供可视化结果展示。

地下水流数值模拟软件广泛应用于水资源开发与管理、环境保护和地下水污染治理等领域。

它可以帮助工程师和科研人员预测地下水的流动规律，评估地下水资源的可利用性，优化水资源的开发利用方案，指导地下水环境保护和污染治理措施的设计。

目前市场上有多种地下水流数值模拟软件，如MODFLOW、FEMWATER、Visual MODFLOW、GMS等。

这些软件通常具有以下几个主要特点：1.建模能力：地下水流数值模拟软件能够建立复杂的地下水模型，包括地下水系统的几何形状、边界条件、材料性质等。

用户可以根据实际情况进行地下水模型的建立，以反映真实的地下水系统。

2.求解能力：地下水流数值模拟软件可以通过数值方法求解地下水流动的物理方程。

它使用迭代算法和数值计算技巧，计算得出地下水流动的速度、压力、水位等参数。

求解过程通常需要考虑地下水系统的复杂性和计算效率的平衡。

3.可视化能力：地下水流数值模拟软件可以将计算结果以可视化的方式展示出来。

用户可以通过图表、图像和动画等形式，直观地了解地下水流动的变化趋势和空间分布。

同时，软件还能够提供各种数据统计和分析功能，辅助用户对地下水系统进行定量分析。

4.模型优化能力：地下水流数值模拟软件可以使用模拟结果对地下水模型进行优化。

用户可以根据实际观测数据和模型结果进行比较，进一步改进地下水模型的参数和边界条件，提高模拟结果的准确性和可靠性。

由于地下水流数值模拟软件在不同应用领域具有不同的需求，因此市场上存在多种不同功能和特点的软件。

一些软件具有更高的计算效率和更精确的模型求解能力，适用于大规模地下水系统的模拟。

另一些软件则更加简单易用，适合初学者或小规模地下水系统的模拟。

总之，地下水流数值模拟软件是一种重要的计算工具，能够帮助人们研究地下水流动规律、预测地下水资源变化趋势、评估水资源利用方案和设计环境保护措施。

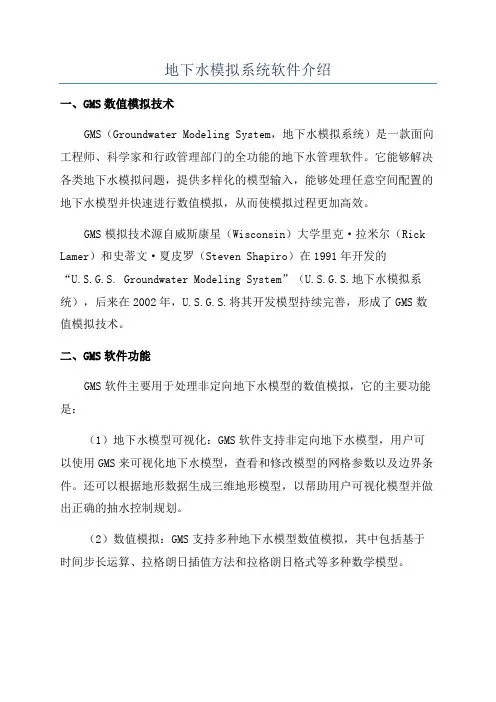

地下水模拟系统软件介绍

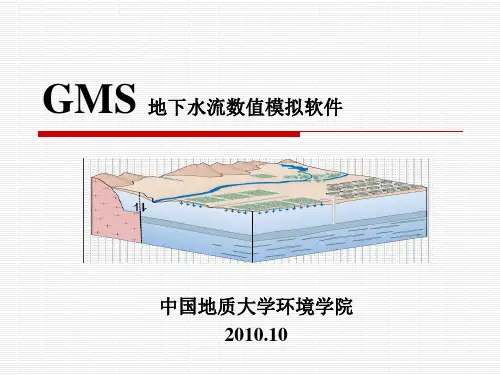

一、GMS数值模拟技术
GMS（Groundwater Modeling System，地下水模拟系统）是一款面向工程师、科学家和行政管理部门的全功能的地下水管理软件。

它能够解决各类地下水模拟问题，提供多样化的模型输入，能够处理任意空间配置的地下水模型并快速进行数值模拟，从而使模拟过程更加高效。

GMS模拟技术源自威斯康星（Wisconsin）大学里克·拉米尔（Rick Lamer）和史蒂文·夏皮罗（Steven Shapiro）在1991年开发的
“U.S.G.S. Groundwater Modeling System”（U.S.G.S.地下水模拟系统），后来在2002年，U.S.G.S.将其开发模型持续完善，形成了GMS数值模拟技术。

二、GMS软件功能
GMS软件主要用于处理非定向地下水模型的数值模拟，它的主要功能是：
（1）地下水模型可视化：GMS软件支持非定向地下水模型，用户可以使用GMS来可视化地下水模型，查看和修改模型的网格参数以及边界条件。

还可以根据地形数据生成三维地形模型，以帮助用户可视化模型并做出正确的抽水控制规划。

（2）数值模拟：GMS支持多种地下水模型数值模拟，其中包括基于时间步长运算、拉格朗日插值方法和拉格朗日格式等多种数学模型。

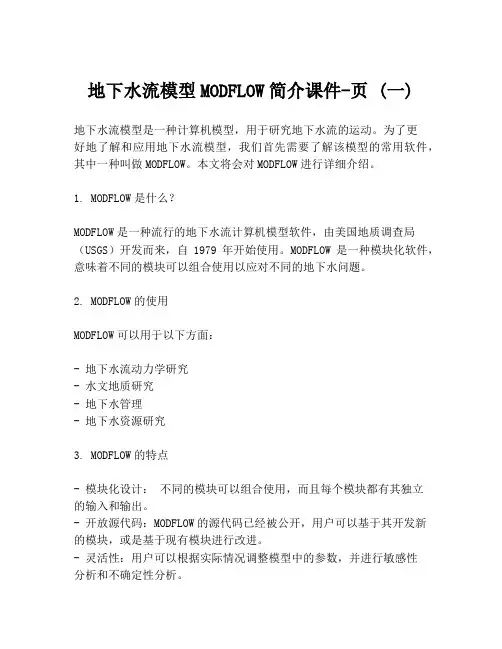

地下水流模型MODFLOW简介课件-页 (一)地下水流模型是一种计算机模型，用于研究地下水流的运动。

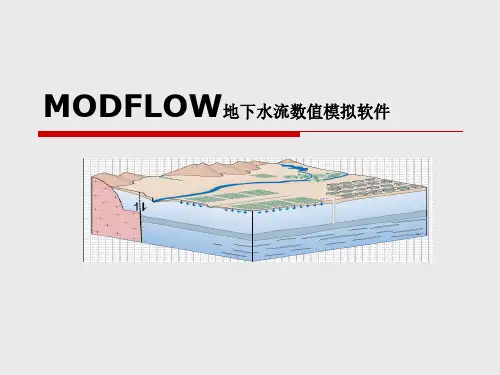

为了更好地了解和应用地下水流模型，我们首先需要了解该模型的常用软件，其中一种叫做MODFLOW。

本文将会对MODFLOW进行详细介绍。

1. MODFLOW是什么？MODFLOW是一种流行的地下水流计算机模型软件，由美国地质调查局（USGS）开发而来，自1979年开始使用。

MODFLOW是一种模块化软件，意味着不同的模块可以组合使用以应对不同的地下水问题。

2. MODFLOW的使用MODFLOW可以用于以下方面：- 地下水流动力学研究- 水文地质研究- 地下水管理- 地下水资源研究3. MODFLOW的特点- 模块化设计：不同的模块可以组合使用，而且每个模块都有其独立的输入和输出。

- 开放源代码：MODFLOW的源代码已经被公开，用户可以基于其开发新的模块，或是基于现有模块进行改进。

- 灵活性：用户可以根据实际情况调整模型中的参数，并进行敏感性分析和不确定性分析。

- 数据处理能力：MODFLOW可以处理多种文件格式，包括地理信息系统（GIS）数据。

4. MODFLOW模型输出- 地下水流量：模型可以计算不同地点和时间水量的流量。

- 水头数据：模型可以计算每个时间点的水头，这对于了解地下水水文和地下水资源管理都是非常重要的。

- 地下水位分布：模型可以显示地下水位变化，这对于地下水资源管理和地下水污染研究非常有用。

- 土壤水分分布：MODFLOW还可以计算并显示土壤水分的分布，这对于农业和生态系统研究都是非常重要的。

总结：MODFLOW是一种流行的地下水流模型软件，开放源代码，模块化设计，具有灵活性和数据处理能力，并能够提供地下水流量、水头数据、地下水位分布和土壤水分分布等输出数据。

如果您需要在地下水管理、地下水资源研究和水文地质研究方面进行研究，那么MODFLOW 这个工具将是一个非常可靠的选择。

地下水数值模拟任务步骤及常用软件地下水数值模拟是指通过建立数学模型和运用计算机方法，利用计算机模拟地下水的水文过程，预测地下水的动态变化，并定量分析地下水资源的开发利用。

地下水数值模拟在地下水资源管理、环境保护、地下水污染防治等领域具有广泛的应用。

1.建立地下水数学模型：根据地下水的特征和要研究的问题，建立合适的数学方程和边界条件，描述地下水系统的基本运动规律。

2.选择合适的计算方法：根据模型的特征和要求，选择合适的数值计算方法，如有限差分法、有限元法、边界元法等。

3.模型参数的确定：对于地下水数学模型中的一些参数，如渗透率、初始压力等，需要通过现场实测或实验室测试获得，并进行合理的插值和外推处理。

4.数值模拟的实施和验证：利用计算机软件进行数值计算，模拟地下水系统的动态变化，并通过对模拟结果的与实测数据的比较，验证模型的可靠性和准确性。

5.模型的应用和优化：在模型建立和验证的基础上，利用模型进行不同方案的对比研究，优化地下水资源的管理和利用方式。

1.MODFLOW：是美国地质调查局开发的地下水流动模型，是目前最常用的三维地下水数值模拟软件之一、具有强大的建模和计算功能，可以模拟各种地下水问题。

2. FEFLOW：是德国DHIGmbH公司开发的强大的地下水和污染物运移模拟软件，可模拟多孔介质中的多个相（水、气和污染物）的运动和相互作用，广泛应用于地下水资源管理和环境保护领域。

3.MODPATH：是美国地质调查局开发的地下水路径分析软件，可以模拟地下水流动路径，并用于评估污染物传输路径和确定水源保护区等。

4.SEAWAT：是美国地质调查局开发的海岸带地下水模拟软件，结合了MODFLOW和MT3DMS，可以模拟地下水和盐水的运动、混合和溶解反应等。

5. GMS（Groundwater Modeling System）：是美国Aquaveo公司开发的集成地下水模型软件平台，集成了多个地下水模型的功能和算法，提供了友好的图形界面和强大的后处理功能。

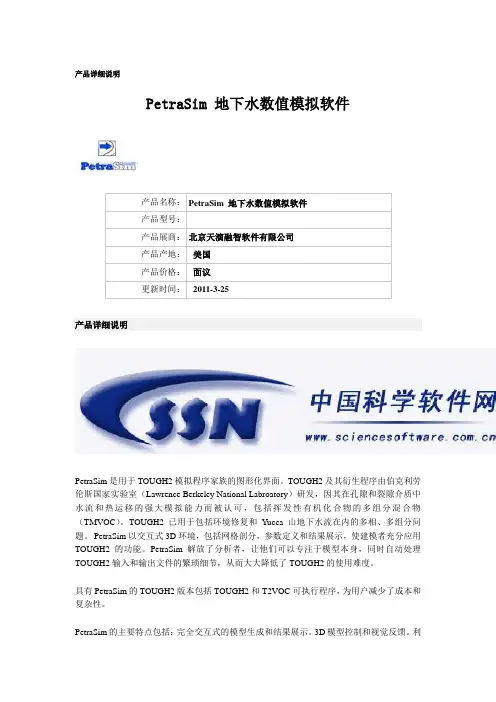

产品详细说明PetraSim是用于TOUGH2模拟程序家族的图形化界面。

TOUGH2及其衍生程序由伯克利劳伦斯国家实验室（Lawrence Berkeley National Labroatory）研发，因其在孔隙和裂隙介质中水流和热运移的强大模拟能力而被认可，包括挥发性有机化合物的多组分混合物（TMVOC）。

TOUGH2已用于包括环境修复和Y ucca山地下水流在内的多相、多组分问题。

PetraSim以交互式3D环境，包括网格剖分，参数定义和结果展示，使建模者充分应用TOUGH2的功能。

PetraSim解放了分析者，让他们可以专注于模型本身，同时自动处理TOUGH2输入和输出文件的繁琐细节，从而大大降低了TOUGH2的使用难度。

具有PetraSim的TOUGH2版本包括TOUGH2和T2VOC可执行程序，为用户减少了成本和复杂性。

PetraSim的主要特点包括：完全交互式的模型生成和结果展示。

3D模型控制和视觉反馈。

利用直观对话框的定义参数。

集成化网格生成。

集成化网格和单元格编辑。

自动生成模型的输入文件。

集成化3D等值面，矢量和等值线绘制。

集成化时间记录图和数据对比。

最近改进的PetraSim包括了对新模块TOUGHREACT和TOUGH-Fx/HYDRA TE的支持。

TOUGHREACT是孔隙裂隙介质中多相流体非等温流化学反应的数值模拟程序。

矿物集合体与液体之间的反应能在局部平衡或动力速率下发生。

气相可以是化学活性的。

沉淀和溶解反应能够改变地层的孔隙度和渗透性，也能改变岩石的不饱和流特征。

TOUGH-Fx/HYDRA TE 是模拟含水层系统状态的新程序。

对于达西定律有效的任意大小的（从实验室到水库）复杂地质介质中的典型普通自然CH4-氢氧化物沉积物（即，永久冻结带和深海沉积物），TOUGH-Fx/HYDRA TE通过求解质量和热量平衡藕合方程，能够模拟其中的非等温气体释放，相特性、液体和热量流动。

3 常用地下水模拟软件简介3.1 GMS地下水模拟系统(Groundwater Modeling System)，简称GMS，是美国Brigham Young University的环境模型研究实验室和美国军队排水工程试验工作站在综合已有地下水模型MODFLOW、MODPATH、MT3D、FEMWATER、RT3D、SEEP2D、SEAM3D、UTCHEM、PEST、UCODE、NUFT等地下水模型而开发的可视化三维地下水模拟软件包。

可进行水流模拟、溶质运移模拟、反应运移模拟；建立三维地层实体，进行钻孔数据管理、二维(三维)地质统计；可视化和打印二维(三维)模拟结果。

其图形界面用起来非常便捷。

由于GMS软件具有良好的使用界面，强大的前、后处理功能及优良的三维可视化效果，目前已成为国际上最受欢迎的地下水模拟软件。

1 GMS各模块功能简介GMS由MODFLOW、MODPATH、MT3D、FEMWATER、SEEP2D、SEAM3D、RT3D、UTCHEM、PEST、UCODE、MAP、SUBSUR-FACECHARACTERIZATION、BoreholeData、TINs(Triangulated Irregular Nets)、Solid、GEO-STATISTICS等模块组成。

各模块的功能如下：MODFLOW是世界上使用最广泛的三维地下水水流模型。

专门用于孔隙介质中地下水流动的三维有限差分数值模拟，由于其程序结构的模块化、离散方法的简单化及求解方法的多样化等优点，已被广泛用来模拟井流、溪流、河流、排泄、蒸发和补给对非均质和复杂边界条件的水流系统的影响。

MODPATH是确定给定时间内稳定或非稳定流中质点运移路径的三维质点示踪模型。

在指定各质点的位置后，MODPATH可进行正向示踪和反向示踪，根据MODFLOW计算出来的流场，MODPATH可以追踪一系列虚拟的粒子来模拟从用户指定地点溢出污染物的运动。

3 常用地下水模拟软件简介3.1 GMS地下水模拟系统(Groundwater Modeling System)，简称GMS，是美国Brigham Young University的环境模型研究实验室和美国军队排水工程试验工作站在综合已有地下水模型MODFLOW、MODPATH、MT3D、FEMWATER、RT3D、SEEP2D、SEAM3D、UTCHEM、PEST、UCODE、NUFT等地下水模型而开发的可视化三维地下水模拟软件包。

可进行水流模拟、溶质运移模拟、反应运移模拟；建立三维地层实体，进行钻孔数据管理、二维(三维)地质统计；可视化和打印二维(三维)模拟结果。

其图形界面用起来非常便捷。

由于GMS软件具有良好的使用界面，强大的前、后处理功能及优良的三维可视化效果，目前已成为国际上最受欢迎的地下水模拟软件。

1 GMS各模块功能简介GMS由MODFLOW、MODPATH、MT3D、FEMWATER、SEEP2D、SEAM3D、RT3D、UTCHEM、PEST、UCODE、MAP、SUBSUR-FACECHARACTERIZATION、BoreholeData、TINs(Triangulated Irregular Nets)、Solid、GEO-STATISTICS等模块组成。

各模块的功能如下：MODFLOW是世界上使用最广泛的三维地下水水流模型。

专门用于孔隙介质中地下水流动的三维有限差分数值模拟，由于其程序结构的模块化、离散方法的简单化及求解方法的多样化等优点，已被广泛用来模拟井流、溪流、河流、排泄、蒸发和补给对非均质和复杂边界条件的水流系统的影响。

MODPATH是确定给定时间内稳定或非稳定流中质点运移路径的三维质点示踪模型。

在指定各质点的位置后，MODPATH可进行正向示踪和反向示踪，根据MODFLOW计算出来的流场，MODPATH可以追踪一系列虚拟的粒子来模拟从用户指定地点溢出污染物的运动。
