下载文档原格式
印刷橡皮布之明治牌橡皮布介绍
橡皮布(blanket），即胶印机上转印滚筒的包复物；包衬的组成部分。
橡皮布由橡胶涂层和基材(如织物)构成的复合材料制品，在间接平版印刷中，用其将油墨从印版转移至承印物上。
橡皮布提供印刷时油墨转印之用，具有有效之抗压性能，回复力快，黏性强，不留任何粘贴物，其滑顺之表层与织物层，使油墨传送不论网点或满版更稳定，橡皮布这一转移单元，在印刷之过程中，它扮演一个重要的角色，少了橡皮布，印刷就无法完成了。
其中在印刷中，明治牌橡皮布运用最为广泛，在国内印刷中有很大的市场占有率。
明治牌橡皮布主要有一下几个优势：
1、长期稳定的满版量；
2、适用于不同种类的纸张；
3、良好的印刷对比度；
4、高耐用性；
这些优势决定了它在印刷中气的作用也是巨大的，比如：明治牌橡皮布能够长期稳定地使用在任何时间和地点。
随着印刷技术的发展，明治牌橡皮布独特的压缩性和改善满版质量和下沉的发生的特性，让其获得了市场良好的评价。
明治牌橡皮布常规尺寸主要有以下几种：680mm、770mm、940mm、1040mm、700mm、780mm、980mm、1060mm、750mm、920mm、1030mm、1300mm、1035mm，印刷厂可以根据不同情况选择不同尺寸的橡皮布来节约生产成本。
总结：印刷橡皮布的选择对于印刷企业来说是至关重要的。
选择正确了对于节约成本，提高生产寿命都有很大的作用，反之将会制约企业的进一步发展。
第十四课橡皮布一、橡皮布定义：1、橡皮布(blanket），即胶印机上转印滚筒的包复物；包衬的组成部分。
橡皮布由橡胶涂层和基材(如织物)构成的复合材料制品，在间接平版印刷中，用其将油墨从印版转移至承印物上。
2、印刷橡皮布的纤织品层是每层都不相同，纤织品层是合成和天然纤维所组成，强度和耐性每层都不相同。
二、橡皮布的作用：在印刷过程中，我们需要将从PS版转移来的图文转移到承印物上，这就需要橡皮布来完成印版和承印物之间的中转作用。
三、橡皮布的分类：1、全气垫式橡皮布：适用于高速轮转、印报机及高速张叶机使用。
回复弹性最好。
耐伸缩力最佳，寿命长。
表面研磨精致，对品质较差的纸张有补偿作用，使印刷品质提高。
2、气垫式橡皮布：对于满版及网点之表现兼顾。
表面是一种混合物层，容易清洁，长期使用，表面不易留印痕。
3、三合一橡皮布：裱合层一体成型，可以耐印度最强；中间气垫层，不同于一般橡皮布采逐层裱合，容易有气泡而使产品易因印压而失去厚度；不必增加更换衬纸的频率。
底部为防水、防溶剂，不会因吸水而不平坦，造成压力不平均。
橡皮布面特殊加炭处理，耐大小版，绝不因长印量而产生纸痕。
4、一般级之气垫式橡皮布：最适合用于非涂布纸印刷以及纸板印刷。
表面研磨粒径为6u～8u，最适合本地抄纸较差的纸张印刷。
5、传统式橡皮布：经济又实用的商业印刷用橡皮布。
表面耐石油性佳，所以即使用一般汽油等溶剂长期清洗，也不易造成釉光化、橡布发粘的现象。
6、UV专用橡皮布：橡皮布混合料中加入抗UV树脂成份，可以耐UV紫外线，橡皮不易粉化。
回复性快速，不会因大小版印刷而产生纸张切痕。
7、局部上光橡皮布：特殊裱合层，使用于局部切割用途。
切割层与非切割层交界处，硬度可耐切割，承载量均匀，上光效果提高。
切好後，撕开无毛边，上光平整。
8、金属印刷2PSC橡皮布：专为两片式金属印刷开发之橡皮布。
采用预涂式自粘胶。
胶质均匀无气泡。
使印刷压力更平均。
9、耐摩擦橡皮布：表面橡胶混合物中，含有高硬度之碳分子，使耐摩擦性大为提高。

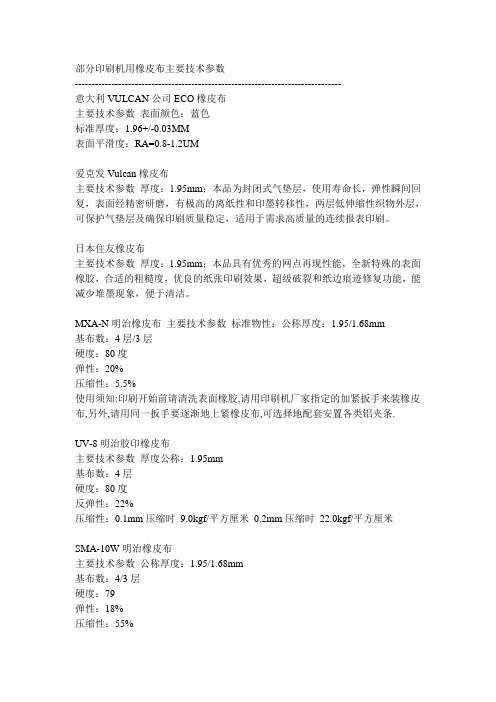

部分印刷机用橡皮布主要技术参数--------------------------------------------------------------------------------意大利VULCAN公司ECO橡皮布主要技术参数表面颜色：蓝色标准厚度：1.96+/-0.03MM表面平滑度：RA=0.8-1.2UM爱克发Vulcan橡皮布主要技术参数厚度：1.95mm；本品为封闭式气垫层，使用寿命长，弹性瞬间回复，表面经精密研磨，有极高的离纸性和印墨转移性，两层低伸缩性织物外层，可保护气垫层及确保印刷质量稳定，适用于需求高质量的连续报表印刷。
日本住友橡皮布主要技术参数厚度：1.95mm；本品具有优秀的网点再现性能，全新特殊的表面橡胶，合适的粗糙度，优良的纸张印刷效果，超级破裂和纸边痕迹修复功能，能减少堆墨现象，便于清洁。
MXA-N明治橡皮布主要技术参数标准物性：公称厚度：1.95/1.68mm基布数：4层/3层硬度：80度弹性：20%压缩性：5.5%使用须知:印刷开始前请清洗表面橡胶,请用印刷机厂家指定的加紧扳手来装橡皮布,另外,请用同一扳手要逐渐地上紧橡皮布,可选择地配套安置各类铝夹条.UV-8明治胶印橡皮布主要技术参数厚度公称：1.95mm基布数：4层硬度：80度反弹性：22%压缩性：0.1mm压缩时9.0kgf/平方厘米0.2mm压缩时22.0kgf/平方厘米SMA-10W明治橡皮布主要技术参数公称厚度：1.95/1.68mm基布数：4/3层硬度：79弹性：18%压缩性：55%MXA-W明治胶印橡皮布主要技术参数公称厚度：1.95(1.68)mm表面颜色：绿基布数：4（3）层硬度：80 弹性：21压缩性：0.1mm压缩时6kgf/平方厘米0.2mm压缩时16kgf/平方厘米表面粗度：7.0umUV-8明治橡皮布主要技术参数厚度公称：1.95mm；基布数：4层；硬度：80ºShore A；反弹性：22%；本品为UV印刷专用橡皮布，其适用范围广，从卡纸到胶片均可，印刷品质能长时间保持不变，离纸性好，实地和耐久性优良，且可抑制油墨和清洗剂对橡皮布的膨胀。
印刷橡皮布小知识50年前的橡皮布是用天然橡胶（INDIA-RUBBER）制造的，后来以合成橡胶代替生产，譬如早期海德堡GTO、KORD印刷机跟机的标准橙色橡皮布，第三代则为时下常用的气垫式橡皮布（大约在1960年面世）。
首块气垫橡皮为“VULKAN714”，随之而来是Perfect Dot，此橡皮沿用至今，成为现时大部分海德堡印刷机的标准材料。
气垫橡皮布能被广泛采用，主要是因为其拥有有助减低对纸黏附的回弹力及良好的网点还原能力。
气垫橡皮的表面及结构影响其特性甚大，所以传统的橡皮已很少采用。
气垫橡皮布长处：一、印版及橡皮滚筒线性速度配合较佳；二、网点还原度高；三、减少造成对承印物的变形；四、减少对版面的摩擦（掉版）。
正如前言，橡皮布对印刷质量影响甚大，所以在选择和护理方面都非常重要。
首先注意橡皮布的结构如纤维层、回力气垫层；表面层是属平滑或粗糙（硬）的表面？表面层是否经碾磨处理或是由化学组织构成？当然橡皮布的结构与组织依然是制造商的秘密，我们不能尽知。
橡皮布有纤维层、气垫层和橡皮层，但我们最感爱好的只是表面层。
现在大约八成的橡皮都是4层的结构。
面层（0.35至0.4mm)、纤维层（大约0.25至0.3mm)、气垫层（0.35至0.4mm)、基层（大约0.25至0.3mm)。
气垫层可分为三大类：微星形处理（MICROSPHERE）密封式气垫、吹气形处理（BLOWING）密封式气垫、盐滤形处理（SALTLEACH）开放式气垫。
现今微星型式气垫橡皮较普遍。
据专家建议，盐滤式气垫能有较佳印刷效果PERFECTDOT橡皮就是这方式的橡皮布。
印刷品质大部分取决于橡皮面层，面层大多采用压纹、研磨或高研磨三种。
面层也有着其他影响印刷的因素，例如对纸面的黏度等。
毕竟采用气垫橡皮有什么好处呢？气垫被形容为橡皮的回弹能力，回弹能力能令橡皮在受挤压时不导致表面变形，这对网点的复制有着正面的影响。
虽然如此，很多人也会错误以为因有回弹力的关系，所以印刷时的力度要大一点（对应弹性），这并不完全准确。
