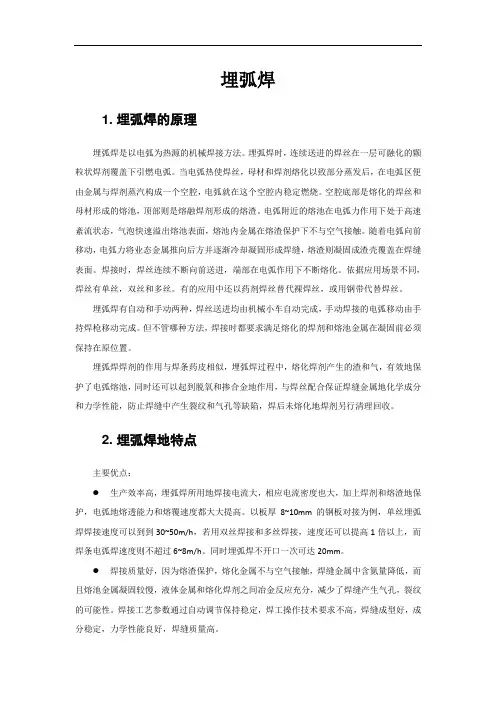

埋弧焊1. 埋弧焊的原理埋弧焊是以电弧为热源的机械焊接方法。

埋弧焊时，连续送进的焊丝在一层可融化的颗粒状焊剂覆盖下引燃电弧。

当电弧热使焊丝，母材和焊剂熔化以致部分蒸发后，在电弧区便由金属与焊剂蒸汽构成一个空腔，电弧就在这个空腔内稳定燃烧。

空腔底部是熔化的焊丝和母材形成的熔池，顶部则是熔融焊剂形成的熔渣。

电弧附近的熔池在电弧力作用下处于高速紊流状态，气泡快速溢出熔池表面，熔池内金属在熔渣保护下不与空气接触。

随着电弧向前移动，电弧力将业态金属推向后方并逐渐冷却凝固形成焊缝，熔渣则凝固成渣壳覆盖在焊缝表面。

焊接时，焊丝连续不断向前送进，端部在电弧作用下不断熔化。

依据应用场景不同，焊丝有单丝，双丝和多丝。

有的应用中还以药剂焊丝替代裸焊丝，或用钢带代替焊丝。

埋弧焊有自动和手动两种，焊丝送进均由机械小车自动完成，手动焊接的电弧移动由手持焊枪移动完成。

但不管哪种方法，焊接时都要求满足熔化的焊剂和熔池金属在凝固前必须保持在原位置。

埋弧焊焊剂的作用与焊条药皮相似，埋弧焊过程中，熔化焊剂产生的渣和气，有效地保护了电弧熔池，同时还可以起到脱氧和掺合金地作用，与焊丝配合保证焊缝金属地化学成分和力学性能，防止焊缝中产生裂纹和气孔等缺陷，焊后未熔化地焊剂另行清理回收。

2. 埋弧焊地特点主要优点：●生产效率高，埋弧焊所用地焊接电流大，相应电流密度也大，加上焊剂和熔渣地保护，电弧地熔透能力和熔覆速度都大大提高。

以板厚8~10mm的钢板对接为例，单丝埋弧焊焊接速度可以到到30~50m/h，若用双丝焊接和多丝焊接，速度还可以提高1倍以上，而焊条电弧焊速度则不超过6~8m/h。

同时埋弧焊不开口一次可达20mm。

●焊接质量好，因为熔渣保护，熔化金属不与空气接触，焊缝金属中含氮量降低，而且熔池金属凝固较慢，液体金属和熔化焊剂之间冶金反应充分，减少了焊缝产生气孔，裂纹的可能性。

焊接工艺参数通过自动调节保持稳定，焊工操作技术要求不高，焊缝成型好，成分稳定，力学性能良好，焊缝质量高。

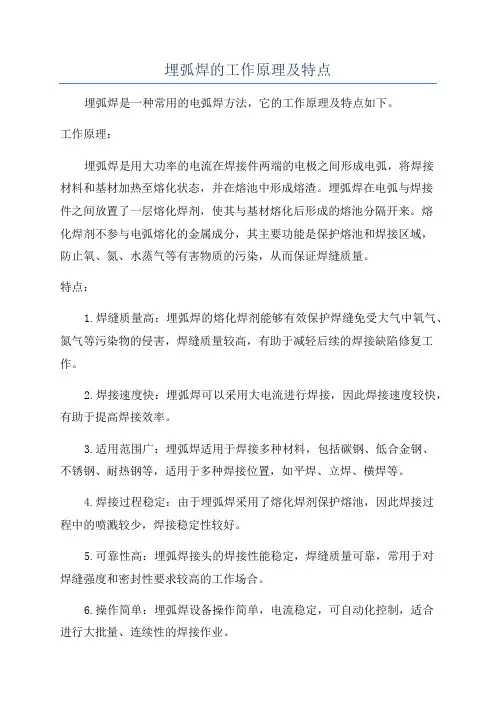

埋弧焊的工作原理及特点
埋弧焊是一种常用的电弧焊方法，它的工作原理及特点如下。

工作原理：
埋弧焊是用大功率的电流在焊接件两端的电极之间形成电弧，将焊接
材料和基材加热至熔化状态，并在熔池中形成熔渣。

埋弧焊在电弧与焊接
件之间放置了一层熔化焊剂，使其与基材熔化后形成的熔池分隔开来。

熔
化焊剂不参与电弧熔化的金属成分，其主要功能是保护熔池和焊接区域，
防止氧、氮、水蒸气等有害物质的污染，从而保证焊缝质量。

特点：
1.焊缝质量高：埋弧焊的熔化焊剂能够有效保护焊缝免受大气中氧气、氮气等污染物的侵害，焊缝质量较高，有助于减轻后续的焊接缺陷修复工作。

2.焊接速度快：埋弧焊可以采用大电流进行焊接，因此焊接速度较快，有助于提高焊接效率。

3.适用范围广：埋弧焊适用于焊接多种材料，包括碳钢、低合金钢、
不锈钢、耐热钢等，适用于多种焊接位置，如平焊、立焊、横焊等。

4.焊接过程稳定：由于埋弧焊采用了熔化焊剂保护熔池，因此焊接过
程中的喷溅较少，焊接稳定性较好。

5.可靠性高：埋弧焊接头的焊接性能稳定，焊缝质量可靠，常用于对
焊缝强度和密封性要求较高的工作场合。

6.操作简单：埋弧焊设备操作简单，电流稳定，可自动化控制，适合
进行大批量、连续性的焊接作业。

总结：
埋弧焊是一种高效、高质量的焊接方法，其特点包括焊缝质量高、焊接速度快、适用范围广、焊接过程稳定、可靠性高和操作简单等。

在工程实践中得到广泛应用，能够满足各种焊接需求。

埋弧焊的原理及特点一、埋弧焊工作原理埋弧焊是利用埋在焊剂中的焊丝与焊件之间的电弧所产生的热量熔化焊丝、焊剂和焊件并形成焊缝的一种焊接方法。

二、埋弧焊的特点及应用1.埋弧焊的优点（1）焊接生产效率高（I↑V↑）可使用大电流焊接，同时因电弧加热集中，熔透深度及焊丝熔化速度增加；例如单丝埋弧焊可一次焊透20mm以下I型坡口钢板；热量损失少，从而热效率提高，焊接速度大大提高，单丝埋弧焊的焊接速度可达30～50m/h,而焊条电弧焊只有6～8m/h。

（2）焊接质量好保护效果好（焊剂、熔渣保护）空气中的氮、氧难以侵入，提高了焊缝金属的强度和韧性；由于焊接速度快，热输入相对减少，热影响区的宽度比焊条电弧焊小，有利于减小焊接变形及防止近缝区金属过热。

熔池金属凝固速度慢（冶金反应、成份稳定、缺陷少）；焊接过程自动化，焊缝表面光洁、平整、成形美观。

（3）改善焊工的劳动条件机械化操作，埋弧不见弧光不需面罩，烟尘、气体少。

（4）节约焊接材料及电能熔深大，可不开或少开坡口，减少了焊缝中焊丝的填充量，节省因加工坡口而消耗的母材。

飞溅极少，无焊条头的损失，节省焊接材料。

热量集中，且利用率高，因此单位长度焊缝所消耗的电能大为降低。

（5）焊接范围广能焊接碳钢、低合金钢、不锈钢，还能焊接耐热钢及铜合金、镍基合金等有色金属。

并且还可以进行磨损、耐腐蚀材料的堆焊。

但不适用于铝、钛等氧化性强的金属和合金的焊接。

2.埋弧焊的缺点（1）采用颗粒状焊剂保护，只适用于平焊或倾角不大的位置及角焊位置焊接，其他位置需采用特殊装置。

（2）不能直接观察电弧与坡口的相对位置，容易产生焊偏及未焊透，也不能及时调整焊接工艺参数，需要采用焊缝自动跟踪装置保证焊炬对准焊缝不焊偏。

（3）焊接电流较大，电弧的电场强度较高，当电流小于100A 时，电弧的稳定性较差，因此不适于厚度小于1mm的薄件的焊接。

（4）焊接设备复杂，维修保养难度大。

只适用于直的长焊缝和环形焊缝的焊接，无法焊接形状不规则的焊缝。

埋弧焊的原理特点和应用1. 埋弧焊的原理埋弧焊是一种特殊的电弧焊接方法，它利用电源的弧电能将焊丝与工件之间的间隙填满，实现焊接的同时，将焊缝部分呈“埋弧”状态。

埋弧焊的原理主要包括三个方面：•电源提供电流：埋弧焊通常使用直流电源，将工件与电源的正极连接，将焊丝连接到电源的负极，通过电弧产生热能进行焊接。

•电弧经过焊丝与工件间隙：焊丝与工件之间的间隙中形成电弧，通过电弧产生的高温熔化焊丝和工件表面，形成熔融池。

•焊丝填充熔融池：焊丝通过电弧熔化，并通过焊枪提供的保护气体形成气雾保护，防止熔融池受到空气中的氧、氮、水分等有害物质的污染。

2. 埋弧焊的特点埋弧焊作为一种特殊的焊接方法，有着许多独特的特点，使其在许多应用场景中得到了广泛的应用。

以下是埋弧焊的主要特点：•高效高速：埋弧焊具有高弧压、高焊接速度等特点，能够快速完成焊接任务，提高工作效率。

•熔深大：由于埋弧焊采用电弧熔化焊丝和工件，使得焊缝熔深大，焊接强度高。

•操作简单：埋弧焊不需要复杂的技术操作，几乎任何人都能够快速上手进行埋弧焊接，降低了应用门槛。

•焊接质量好：埋弧焊的焊接质量稳定且良好，焊缝质量满足国家标准和技术要求。

•适应性广：埋弧焊适用于多种材料的焊接，如低碳钢、合金钢、不锈钢、铝等。

3. 埋弧焊的应用埋弧焊作为一种高效、高质量的焊接方法，广泛应用于各种工业领域。

以下是埋弧焊的主要应用领域：•汽车制造业：埋弧焊适用于汽车制造业中的钢板焊接、车身焊接等工艺，能够快速、稳定地完成焊接任务。

•建筑工程：埋弧焊在建筑工程中的应用主要集中在钢结构焊接、安全门窗、钢管焊接等领域。

•石化管道：埋弧焊的高效性使其在石化管道焊接中得到了广泛应用，能够确保焊接质量，提高工作效率。

•能源装备：埋弧焊在能源装备制造中具有重要地位，如风力发电设备、核电设备等的焊接。

•船舶制造：埋弧焊在船舶制造中能够完成各种材料的焊接，确保船舶结构牢固。

•铁路运输：埋弧焊在铁路轨道的连接、修复等方面有着重要应用，能够保证铁路运输的安全性。

第三章埋弧焊一、教学目的：掌握埋弧焊的原理及特点理解埋弧焊的两种自动调节系统了解埋弧焊的相关设备掌握埋弧焊的冶金过程了解埋弧焊工艺的内容及编制方法能正确认识埋弧焊焊接工艺参数的选择掌握埋弧焊相关的操作技术了解埋弧焊的四种其他焊接方法的原理二、教学重点：埋弧焊的原理及特点埋弧焊的自动调节系统的原理埋弧焊的冶金过程埋弧焊相关的操作技术三、教学难点：埋弧焊的自动调节系统调节过程埋弧焊的冶金过程埋弧焊焊接工艺参数的选择四、参考学时数：6～8学时五、主要教学内容：第一节埋弧焊的原理及特点一、埋弧焊的焊接过程及原理:概念：埋弧焊是电弧在焊剂层下燃烧进行焊接的方法。

原理：焊接时电弧掩埋在焊焊剂层下燃烧,电弧光不外露，焊接时电源的两极分别接在导电嘴和焊件上，焊丝通过导电嘴和焊丝的接触，在焊丝周围撒上焊剂，然后接通电源，则电流通过导电嘴、焊丝与焊件构成焊接回路。

当焊丝和焊件之间引燃电弧后，电弧的热量使周围的焊剂融化形成焊渣，部分焊剂分解，蒸发成气体，气体排开熔渣形成一个气泡，电弧就在这个气泡中燃烧。

连续送入电弧的焊丝在电弧高温作用下加热融化，与融化的母材混合形成金属熔池。

二、埋弧焊的特点1、埋弧焊的主要优点：（1）焊接生产率高（2）焊接质量好（3）焊接成本较低（4）劳动条件好2 埋弧焊的主要缺点（1）难以在空间位置施焊（2）对焊接装配质量要求高（3）不适合焊接薄板和短焊缝三、埋弧焊的分类及应用范围1 分类2、应用（1）焊接类型和焊件厚度凡是焊缝可以保持在水平位置或倾斜度不大的焊件，不管是对接、角接和搭接接头都可以用埋弧焊焊接。

埋弧焊可焊接的焊件厚度范围很大。

除了厚度5mm以下的焊件容易烧穿，埋弧焊用的不多外，较厚的焊件都适于用埋弧焊焊接。

（2）焊接材料种类适合埋弧焊的材料从碳素结构钢发展到低合金结构钢、不锈钢、耐热钢以及某些有色金属，如镍基合金、铜合金等。

埋弧焊还可在基体表面堆焊耐磨腐蚀的合金层。

铸铁、铝、镁、铅、锌等低熔点金属材料都不适合用埋弧焊焊接。

第四章埋弧焊第一节埋弧焊的工作原理及特点埋弧焊也是利用电弧作为热源的焊接方法。

埋弧焊时电弧是在一层颗粒状的可熔化焊剂覆盖下燃烧，电弧不外露，埋弧焊由此得名。

所用的金属电极是不间断送进的光焊丝。

一、工作原理图4—1是埋弧焊焊缝形成过程示意图。

焊接电弧在焊丝与工件之间燃烧，电弧热将焊丝端部及电弧附近的母材和焊剂熔化。

熔化的金属形成熔池，熔融的焊剂成为溶渣。

熔池受熔渣和焊剂蒸汽的保护，不与空气接触。

电弧向前移动时，电弧力将熔池中的液体金属推向熔池后方。

在随后的冷却过程中，这部分液体金属凝固成焊缝。

熔渣则凝固成渣壳，覆盖于焊缝表面。

熔渣除了对熔池和焊缝金属起机械保护作用外，焊接过程中还与熔化金属发生冶金反应，从而影响焊缝金属的化学成分。

埋弧焊时，被焊工件与焊丝分别接在焊接电源的两极。

焊丝通过与导电嘴的滑动接触与电源联接。

焊接回路包括焊接电源、联接电缆、导电嘴、焊丝、电弧、熔池、工件等环节，焊丝端部在电弧热作用下不断熔化，因而焊丝应连续不断地送进，以保持焊接过程的稳定进行。

焊丝的送进速度应与焊丝的熔化速度相平衡。

焊丝一般由电动机驱动的送丝滚轮送进。

随应用的不同，焊丝数目可以有单丝、双丝或多丝。

有的应用中采用药芯焊丝代替实心焊丝，或是用钢带代替焊丝。

1—焊剂 2—焊丝(电极) 3—电弧 4—熔池 5—熔渣 6—焊缝 7—母材 8—渣壳图4—1 埋弧焊焊缝形成过程示意图埋弧焊有自动埋弧焊和半自动埋弧焊两种方式。

前者的焊丝送进和电弧移动都由专门的机头自动完成，后者的焊丝送进由机械完成，电弧移动则由人工进行。

焊接时，焊剂由漏斗铺撒在电弧的前方。

焊接后，未被熔化的焊剂可用焊剂回收装置自动回收，或由人工清理回收。

二、埋弧焊的优点和缺点1．埋弧焊的主要优点(1)所用的焊接电流大，相应输入功率较大。

加上焊剂和熔渣的隔热作用，热效率较高，熔深大。

工件的坡口可较小，减少了填充金属量。

单丝埋弧焊在工件不开坡口的情况下，一次可熔透20mm。

埋弧焊的特点及应用
埋弧焊是一种常见的电弧焊接方法，具有以下特点和应用。

特点：
1.高效性：埋弧焊的电弧形成在焊接接头下方，焊接过程中产生的熔滴和烟尘可以被覆盖，减少了烟尘和气体的排放，提高了操作环境的清洁度。

2.良好的焊缝质量：埋弧焊焊接过程中，电弧和熔滴保护在熔化金属下方的粘液中，保护了熔池，减少了气孔和其他缺陷的产生，焊缝质量更好。

3.较低的热影响区：埋弧焊焊接时能量集中在熔化金属中，周围热影响区较窄，减少了金属的氧化和变形的风险，使焊接接头的结构保持相对稳定。

应用：
1.钢结构焊接：埋弧焊因其高效和良好的焊缝质量常用于钢结构焊接，例如桥梁、钢构建筑以及船舶等。

2.厚板焊接：埋弧焊适用于焊接较厚的金属板材，通过调节焊接电流和焊丝的供给速度，可以焊接较厚的钢板和其他金属材料。

3.管道焊接：埋弧焊广泛应用于管道的焊接，特别是埋弧自动焊，可实现连续、高效的焊接，提高生产效率。

4.压力容器焊接：由于埋弧焊的良好焊缝质量和较低的热影响区，适用于焊接压力容器和储罐等要求高强度和安全性的设备。

5.各种金属焊接：埋弧焊在焊接不同金属材料方面具有灵活性，适用于焊接钢、
铝、铜、镍、锰、钛等多种金属材料。

总之，埋弧焊是一种高效、良好焊缝质量和适应性强的焊接方法，广泛应用于钢结构、厚板、管道、压力容器等领域。

随着自动化技术的不断进步，埋弧焊在工业生产中的应用前景更加广阔。

埋弧焊的原理、特点及应用范围埋弧焊是以裸金属焊丝与焊件（母材）间所形成的电弧为热源，并以覆盖在电弧周围的颗粒状焊剂及熔渣作为保护的一种电弧焊方法。

埋弧焊又称为焊剂层下自动电弧焊。

1、埋弧焊的原理埋弧焊的原理如下图所示。

▲埋弧焊的原理1—母材2—电弧3—金属熔池4—焊缝金属5—焊接电源6—控制箱7—焊渣8—熔融熔渣9—焊剂10—导电嘴11—焊丝12—送丝滚轮13—焊丝盘14—焊剂输送管焊剂9由导电嘴10流出后，均匀地堆敷在装配好的母材1上，焊丝11与送丝机构经送丝滚轮12和控制箱6送入焊接电弧区。

焊接电源的两端分别接在控制箱和焊件（母材）上。

送丝机构、导电嘴及控制箱装在一台小车上以实现焊接电弧的移动。

焊接过程通过操纵控制箱上的按钮来实现自动控制。

2、埋弧焊的特点（1）埋弧焊的优点①生产效率高由于焊丝的导电嘴伸出长度较短，故可采用较大的电流，而巨焊剂和熔渣有隔热作用，使热效率提高。

因此，焊丝的熔化系数大，焊件熔深大，焊接速度快。

②焊缝质量好一方面焊剂和熔渣隔绝了空气与熔池和焊缝的接触，故保护效果好，特别是在有风的环境中；另一方面，焊接参数可以通过自动调节保持稳定。

因此，具有良好的综合力学性能，熔池结晶时间较长，冶金反应充分，缺陷较少，焊缝光滑、美观。

③节省焊接材料和电能埋弧焊因熔深较大，与焊条电弧焊相比在焊接同等厚度的焊件下不开坡口或只开小坡口，从而减少了焊缝中焊丝的填充量，也节省了加工工时和电能。

而巨由于电弧热量集中，减少了向空气中的散热及由于金属飞溅和蒸发所造成的热能损失与金属损失。

④适合厚度较大构件的焊接它的焊丝伸出长度小，较细的焊丝可采用较大的焊接电流（埋弧焊的电流密度可达100～150A/mm2）。

⑤劳动条件好埋弧焊易实现自动化和机械化操作，劳动强度低，操作简单，而巨没有弧光辐射，放出的烟尘少。

（2）埋弧焊的缺点埋弧焊对接头的加工、装配要求很高，只能在水平或倾斜度不大的位置施焊。

只适于长焊缝的焊接。
