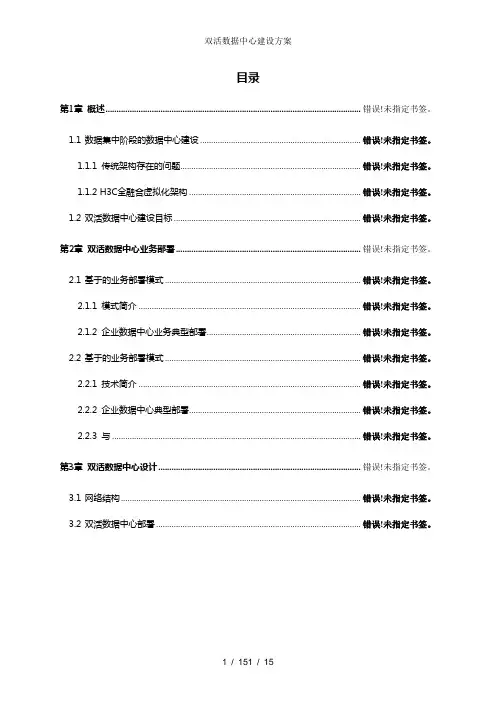

目录第1章概述.................................................................................................................... 错误!未指定书签。
1.1数据集中阶段的数据中心建设 ......................................................................... 错误!未指定书签。
1.1.1 传统架构存在的问题.................................................................................. 错误!未指定书签。
1.1.2 H3C全融合虚拟化架构 .............................................................................. 错误!未指定书签。
1.2双活数据中心建设目标 ..................................................................................... 错误!未指定书签。
第2章双活数据中心业务部署 .................................................................................... 错误!未指定书签。
2.1基于的业务部署模式 ......................................................................................... 错误!未指定书签。
2.1.1 模式简介 ..................................................................................................... 错误!未指定书签。

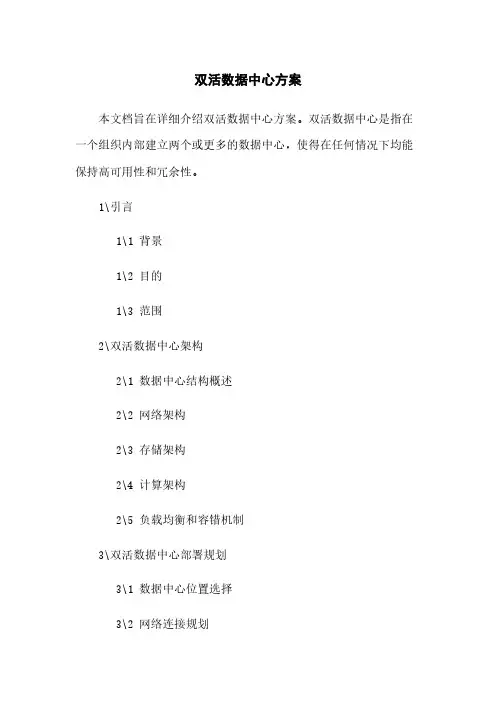

双活数据中心方案本文档旨在详细介绍双活数据中心方案。
双活数据中心是指在一个组织内部建立两个或更多的数据中心，使得在任何情况下均能保持高可用性和冗余性。
1\引言1\1 背景1\2 目的1\3 范围2\双活数据中心架构2\1 数据中心结构概述2\2 网络架构2\3 存储架构2\4 计算架构2\5 负载均衡和容错机制3\双活数据中心部署规划3\1 数据中心位置选择3\2 网络连接规划3\3 存储规划3\4 计算资源规划3\5 安全规划4\数据同步与复制4\1 数据同步原理4\2 数据同步技术选型4\3 数据复制策略4\4 数据完整性和一致性保证5\高可用性与故障转移5\1 故障转移策略5\2 自动化故障转移5\3 监控与预警5\4 容灾测试和演练6\数据中心升级与维护6\1 升级策略和计划6\2 维护策略和计划6\3 软硬件升级流程6\4 灾难恢复过程7\附件●附件1: 双活数据中心网络拓扑图●附件2: 存储架构示意图注释：1\双活：指两个或更多数据中心在活动状态下同时运行，发生故障时能够实现无缝切换。
2\可用性：指系统或服务在规定时间内处于可用状态的能力。
3\冗余性：指系统或服务拥有多余的资源，以保证在故障发生时能够继续提供服务。
4\容错机制：指系统或服务所具备的自动恢复能力，以确保任何故障不会导致系统崩溃或服务中断。
本文档所涉及的法律名词及注释：1\双活数据中心方案：在法律上指一个组织内部建立两个或更多的数据中心，以确保数据和服务的高可用性和冗余性。
2\高可用性：在法律上指系统或服务在规定时间内能够持续提供可用性的能力。
3\故障转移：在法律上指系统或服务在发生故障时自动切换到备用设备，以保证服务的连续性。
4\监控与预警：在法律上指对数据中心和相关设备进行实时监控，并在发生异常情况时提供预警通知。
5\容灾测试和演练：在法律上指定期定时对数据中心的灾难恢复过程进行测试和演练，以验证其可用性和可行性。
本文档涉及附件：1\附件1: 双活数据中心网络拓扑图2\附件2: 存储架构示意图。
银行双活数据中心建设方案目录1数据中心现状 (1)2项目规划 (1)数据中心改造方案 (1)2.1业务互联网接入区域高可用设计 (1)2.2业务互联网接入区域双活设计 (2)2.3业务区高可用设计 (4)2.4业务区综合前置区域基于IP的双活设计 (5)2.5业务区OA区域基于IP的双活设计 (6)2.6测试区域应用高可用设计 (8)2.7项目利旧设备调换说明 (8)3实施计划 (9)3.1互联网接入区F5LC替换说明 (9)3.2互联网接入区F5LC替换业务影响 (9)3.3应用区F5LTM替换说明 (10)3.4应用区F5LTM替换业务影响 (10)1数据中心现状目前有番禺生产机房和柯子岭灾备机房，两个数据中心采用裸纤DWDM互联。
数据中心按其所部署业务属性不同，划分为外网网银区、内网综合前置区、内网OA区以及负责办公用户上网的互联网接入区。
2项目规划为提升数据中心IT资源利用效率，同时保障业务灾难时的平滑切换，计划将两中心建设为双活数据中心，并对原机房中部署的F5设备进行升级。
数据中心改造方案2.1业务互联网接入区域高可用设计•网银区域高可用包括了接入互联网链路的高可用和Web/App应用的高可用。
•在链路高可用上采用F5互联网融合解决方案，通过部署F5 BR-4000S，实现链路负载均衡、多数据中心负载均衡、DNS server、DDOS防护、数据中心防火墙等诸多L4-L7 Services，解决了传统架构中的“糖葫芦串”的复杂部署，简化了网络架构，降低了后期的运维管理成本。
在番禺生产机房部署2台BR-4000s，通过Scale N+M集群保证网银出口的高可靠性；•互联网出口处F5实现的DDOS防护功能有效保护了外网DNS系统的安全；•将外网DNS迁移部署到F5设备上，为广州农商银行实现了高性能的智能DNS系统；•在应用高可用方面，Web层使用LTM4000s，App层使用LTM2000s，实现对应用的负载均衡、SSL Offload、健康检查和会话保持等功能。
双活数据中心方案双活数据中心方案一、介绍双活数据中心方案是一种高可用性解决方案，通过将数据和应用同时部署在两个数据中心，实现数据和应用的双向同步，提供业务连续性，降低系统故障风险。
本文档将详细介绍双活数据中心方案的各个方面。
二、架构设计1、数据中心选择- 硬件条件：选择具备足够硬件资源的数据中心，包括服务器、存储等设备。
- 网络条件：确保数据中心之间的网络带宽和延迟满足业务需求。
- 电力条件：确保数据中心具备稳定可靠的电力供应。
2、数据同步- 数据同步技术：选择合适的数据同步技术，如数据库复制、文件同步等，使两个数据中心的数据保持一致性。
- 数据同步策略：确定数据同步的频率和方式，如同步延时要求和同步方式（异步或同步）等。
3、应用部署- 应用集群化：将应用部署在多个服务器上，实现负载均衡和故障切换。
- 应用同步部署：将应用同时部署在两个数据中心，实现两地的业务连续性。
4、故障切换与容灾- 故障切换策略：定义故障触发条件和切换流程，确保故障时能够快速切换到备用数据中心。
- 容灾测试：定期进行容灾测试，验证容灾方案的可行性和有效性。
三、监控与报警1、监控系统- 监控指标：确定需要监控的指标，如服务器负载、网络流量、存储空间等。
- 监控工具：选择合适的监控工具，实时监控数据中心的各项指标。
- 监控策略：设置监控策略，包括告警阈值、告警通知方式等。
2、报警系统- 报警方式：选择适合的报警方式，如邮件、短信、方式APP等。
- 报警接收人：确定接收报警信息的人员，包括运维团队、管理人员等。
四、数据备份与恢复1、数据备份- 备份频率：确定数据备份的频率，如每天、每周等。
- 备份策略：定义备份策略，包括全量备份和增量备份等。
- 备份验证：定期验证备份数据的完整性和可用性。
2、数据恢复- 恢复时间目标（RTO）：定义数据恢复的时间目标，即从故障发生到数据恢复的时间。
- 恢复点目标（RPO）：定义数据恢复的点目标，即恢复到哪个时间点的数据。

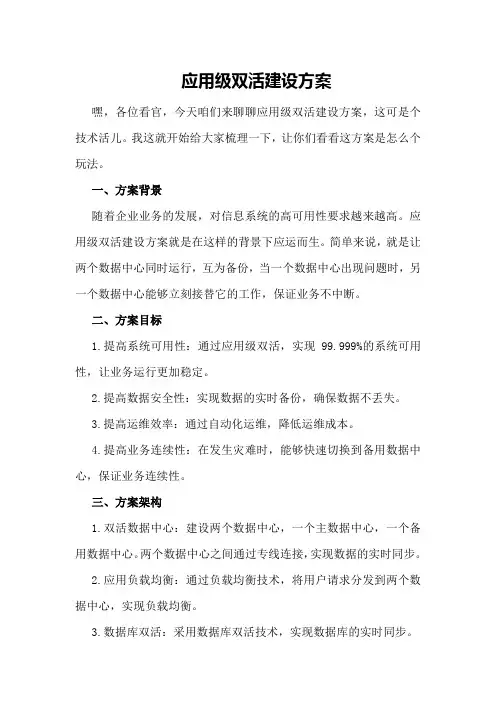

应用级双活建设方案嘿，各位看官，今天咱们来聊聊应用级双活建设方案，这可是个技术活儿。
我这就开始给大家梳理一下，让你们看看这方案是怎么个玩法。
一、方案背景随着企业业务的发展，对信息系统的高可用性要求越来越高。
应用级双活建设方案就是在这样的背景下应运而生。
简单来说，就是让两个数据中心同时运行，互为备份，当一个数据中心出现问题时，另一个数据中心能够立刻接替它的工作，保证业务不中断。
二、方案目标1.提高系统可用性：通过应用级双活，实现99.999%的系统可用性，让业务运行更加稳定。
2.提高数据安全性：实现数据的实时备份，确保数据不丢失。
3.提高运维效率：通过自动化运维，降低运维成本。
4.提高业务连续性：在发生灾难时，能够快速切换到备用数据中心，保证业务连续性。
三、方案架构1.双活数据中心：建设两个数据中心，一个主数据中心，一个备用数据中心。
两个数据中心之间通过专线连接，实现数据的实时同步。
2.应用负载均衡：通过负载均衡技术，将用户请求分发到两个数据中心，实现负载均衡。
3.数据库双活：采用数据库双活技术，实现数据库的实时同步。
4.存储双活：采用存储双活技术，实现存储设备的实时同步。
5.网络双活：采用网络双活技术，实现网络的实时同步。
四、方案实施1.硬件部署：在两个数据中心分别部署服务器、存储、网络等硬件设备。
2.软件部署：在服务器上部署操作系统、数据库、中间件等软件。
3.数据同步：配置数据同步软件，实现数据的实时同步。
4.负载均衡：配置负载均衡设备，实现用户请求的负载均衡。
5.监控与运维：部署监控软件，实时监控双活系统的运行状况，通过自动化运维工具，实现运维工作的自动化。
五、方案优势1.高可用性：通过双活架构，实现系统的高可用性。
2.数据安全性：实时备份，确保数据不丢失。
3.灵活扩展：根据业务需求，可灵活扩展数据中心规模。
4.运维简化：自动化运维，降低运维成本。
5.业务连续性：快速切换，保证业务连续性。
六、方案实施注意事项1.充分评估业务需求，确保方案能够满足业务发展。

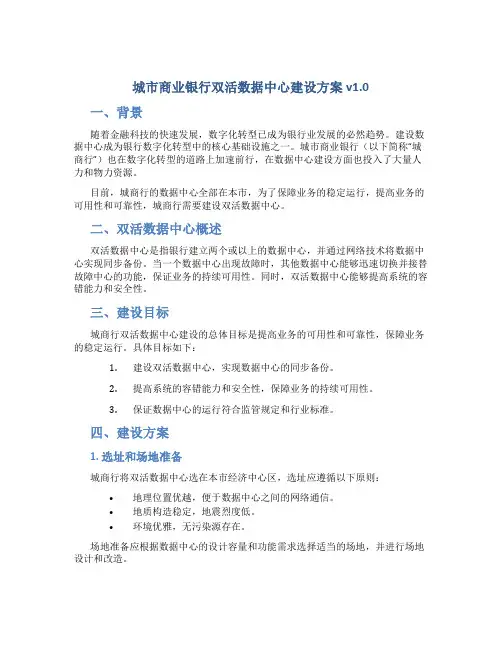

城市商业银行双活数据中心建设方案v1.0一、背景随着金融科技的快速发展，数字化转型已成为银行业发展的必然趋势。
建设数据中心成为银行数字化转型中的核心基础设施之一。
城市商业银行（以下简称“城商行”）也在数字化转型的道路上加速前行，在数据中心建设方面也投入了大量人力和物力资源。
目前，城商行的数据中心全部在本市，为了保障业务的稳定运行，提高业务的可用性和可靠性，城商行需要建设双活数据中心。
二、双活数据中心概述双活数据中心是指银行建立两个或以上的数据中心，并通过网络技术将数据中心实现同步备份。
当一个数据中心出现故障时，其他数据中心能够迅速切换并接替故障中心的功能，保证业务的持续可用性。
同时，双活数据中心能够提高系统的容错能力和安全性。
三、建设目标城商行双活数据中心建设的总体目标是提高业务的可用性和可靠性，保障业务的稳定运行。
具体目标如下：1.建设双活数据中心，实现数据中心的同步备份。
2.提高系统的容错能力和安全性，保障业务的持续可用性。
3.保证数据中心的运行符合监管规定和行业标准。
四、建设方案1. 选址和场地准备城商行将双活数据中心选在本市经济中心区，选址应遵循以下原则：•地理位置优越，便于数据中心之间的网络通信。
•地质构造稳定，地震烈度低。
•环境优雅，无污染源存在。
场地准备应根据数据中心的设计容量和功能需求选择适当的场地，并进行场地设计和改造。
2. 基础设施建设合理的基础设施建设是双活数据中心的基础，包括配电、供电、制冷、制气、照明、安监、灭火、环境监测和机房净化等基础设施建设。
3. 系统集成系统集成是城商行双活数据中心建设的关键环节。
系统集成包括物理层、网络层、存储层、计算层、安全层等部分的集成。
在系统集成方面，城商行需要对设备和软件进行全面的测试和评估，确保系统的性能、可靠性和安全性。
4. 数据迁移和同步备份数据迁移和同步备份是城商行双活数据中心建设的重点。
数据迁移和同步备份需要严格按照规定程序进行，确保数据安全、完整、可靠。
目录第1章概述 (2)1.1数据集中阶段的数据中心建设 (2)1.1.1 传统架构存在的问题 (2)1.1.2 H3C全融合虚拟化架构 (3)1.2双活数据中心建设目标 (3)第2章双活数据中心业务部署 (5)2.1基于IP的业务部署模式 (5)2.1.1 模式简介 (5)2.1.2 企业数据中心IP业务典型部署 (5)2.2基于DNS的业务部署模式 (7)2.2.1 DNS技术简介 (7)2.2.2 企业数据中心DNS典型部署 (8)2.2.3 GSLB与SLB (10)第3章XXXX双活数据中心设计 (13)3.1XXXX网络结构 (13)3.2XXXX双活数据中心部署 (13)第1章概述为进一步推进XXXX信息化建设，以信息化推动XXXX业务工作的改革与发展，XXXX在科技楼建有核心机房和一个小的本地容灾备份中心，现在在干保楼又新建了容灾网，实现同城双中心布局。
为提高业务可靠性与双中心设备资源的利用率，XXXX拟建同城双活数据中心，达到双中心同时对外提供同种业务的目标，同时实现业务切换无感知、计算资源灵活调度的功能目标。
1.1 数据集中阶段的数据中心建设1.1.1传统架构存在的问题传统数据中心网络采用传统以太网技术构建，随着各类业务应用对IT需求的深入发展，业务部门对资源的需求正以几何级数增长，传统的IT基础架构方式给管理员和未来业务的扩展带来巨大挑战。
具体而言存在如下问题：维护管理难：在传统构架的网络中进行业务扩容、迁移或增加新的服务功能越来越困难，每一次变更都将牵涉相互关联的、不同时期按不同初衷建设的多种物理设施，涉及多个不同领域、不同服务方向，工作繁琐、维护困难，而且容易出现漏洞和差错。
比如数据中心新增加一个业务类型，需要调整新的应用访问控制需求，此时管理员不仅要了解新业务的逻辑访问策略，还要精通物理的防火墙实体的部署、连接、安装，要考虑是增加新的防火墙端口、还是需要添置新的防火墙设备，要考虑如何以及何处接入，有没有相应的接口，如何跳线，以及随之而来的VLAN、路由等等，如果网络中还有诸如地址转换、7层交换等等服务与之相关联，那将是非常繁杂的任务。
当这样的IT资源需求在短期内累积，将极易在使得系统维护的质量和稳定性下降，同时反过来减慢新业务的部署，进而阻碍公司业务的推进和发展。
●资源利用率低：传统架构方式对底层资源的投入与在上层业务所收到的效果很难得到同比发展，最普遍的现象就是忙的设备不堪重负，闲的设备资源储备过多，二者相互之间又无法借用和共用。
这是由于对底层网络建设是以功能单元为中心进行建设的，并不考虑上层业务对底层资源调用的优化，这使得对网络的投入往往无法取得同样的业务应用效果的改善，反而浪费了较多的资源和维护成本。
●服务策略不一致：传统架构最严重的问题是这种以孤立的设备功能为中心的设计思路无法真正从整个系统角度制订统一的服务策略，比如安全策略、高可用性策略、业务优化策略等等，造成跨平台策略的不一致性，从而难以将所投入的产品能力形成合力为上层业务提供强大的服务支撑。
1.1.2H3C全融合虚拟化架构H3C提供横向虚拟化、1虚多的设备虚拟化以及纵向虚拟化的全融合虚拟化方案。
通过建设网络资源池，不仅简化了网络部署，而且提高了网络设备的利用率，是业界最具优势的数据中心网络解决方案。
1.2 双活数据中心建设目标XXXX双活数据中心应实现如下设计目标：●简化管理：同城双中心业务统一部署，统一管理，使上层业务的变更作用于物理设施的复杂度降低，能够最低限度的减少了物理资源的直接调度，使维护管理的难度和成本大大降低。
●高效复用：同城双中心网络资源与计算资源高效利用，减少设备主备部署，提高网络设备利用率。
物理服务器部署虚拟机，实现计算资源高度复用，提高计算资源利用率。
●策略一致：降低具体设备个体的策略复杂性，最大程度的在设备层面以上建立统一、抽象的服务，每一个被充分抽象的服务都按找上层调用的目标进行统一的规范和策略化，这样整个IT将可以达到理想的服务规则和策略的一致性。
●无缝切换：同城双中心同时对外提供同一种业务，当某中心业务失效，要实现应用的无缝切换，在短时间内实现业务的快速恢复。
●资源调度：同城双中心二层互联，计算资源可以在双中心之间灵活迁移，快速扩展，统一调度。
第2章双活数据中心业务部署2.1基于IP的业务部署模式2.1.1模式简介基于IP发布的业务一般用于企业内部管理，业务运营。
客户直接通过访问某个IP 地址来实现端到端通信。
由标准的路由协议以及健康路由注入来实现IP地址的自动发布。
2.1.2企业数据中心IP业务典型部署两个数据中心的SLB跨中心部署HA Cluster，服务器跨数据中心部署负载均衡集群。
同一个业务的在两个数据中心的业务IP不同，分别为VIP-A与VIP-B。
1、部署时External self IP和业务IP可以直接使用相同的网段，因为用户访问业务时通过主机路由进行选路，而HA Cluster中只有为Active的SLB才会发布主机路由。
2、对于同一业务，数据中心A使用VIP-A对外提供服务，数据中心B使用VIP-B对外提供服务，实现业务在两个数据中心之间的负载均衡，当数据中心A发生故障时，Traffic group-1将进行HA切换，VIP-A的主机路由将由数据中心B的SLB发布。
如果数据中心A的SLB发生故障，如图所示。
由于两个数据中心的SLB跨中心部署HA Cluster，服务器跨数据中心部署负载均衡集群，所以数据中心B的SLB在一个心跳周期结束之后，感知到数据中心A的SLB 无响应，数据中心A的SLB发生故障，Traffic Group-1将发生HA切换，此时用户访问VIP-A时将直接到达数据中心B，由SLB处理后发送至数据中心A的服务器。
如果当数据中心A的服务器发生故障，如图所示。
数据中心SLB探测到本中心的服务器都故障，则触发Traffic Group-1将发生HA 切换，此时用户访问VIP-A时将直接到达数据中心B，由数据中心B的服务器进行处理，因为此时数据中心A的服务器已无处理能力。
2.2基于DNS的业务部署模式2.2.1DNS技术简介2.2.2企业数据中心DNS典型部署数据中心A和数据中心B分别使用VIP-A和VIP-B对外提供服务，当用户请求域名时，GSLB根据设定的权值给不同用户返回VIP-A或VIP-B。
SLB实现HA Cluster后，可以根据将不同的业务IP划分到不同的Traffic Group，HA的切换是基于Traffic Group实现的，以VIP-A对应的Traffic Group-1为例。
Traffic Group-1的缺省设备是数据中心A中的SLB，VIP-A在该SLB上生效，当Traffic Group-1发生HA切换后，VIP-A将在数据中心B中的SLB上生效。
SLB对数据中心A和数据中心B内的服务器都进行健康检查，负载分担算法设置本数据中心内的优先级较高，当有业务需要处理时，会优先选择本数据中心的服务器进行处理，当本数据中心的服务器都发生故障后，将由远端数据中心的服务器处理业务，同时触发Traffic Group的HA切换。
GSLB会对LTM的健康状态进行检查，当发现LTM故障后，将触发DNS的切换，从而实现全局路径的优化。
如此，即可将客户端访问数据中心的流量实现有效的负载分担，使双中心的利用率最高。
如果数据中心A的SLB故障后，如图所示。
因为两个数据中心的SLB跨中心部署HA Cluster，服务器跨数据中心部署负载均衡集群。
当数据中心A的SLB发生故障时，Traffic Group-1将发生HA切换，VIP-A在数据中心B的SLB上生效，用户访问服务器的流量将经过二层LAN扩展网络到达数据中心B的SLB，经过处理后再发送至数据中心A中的服务器进行处理。
因此，实现故障切换过程客户无感知。
当数据中心A的SLB发生故障后，GSLB还是会探测本中心的SLB，在探测超时后对故障进行感知，触发DNS切换，此时用户访问时，该域名将被解析为VIP-B，解决业务流量次优路径的问题。
如果数据中心A的SLB故障后，如图所示。
当数据中心A的服务器都发生故障时，Traffic Group-1将发生HA切换，VIP-A 在数据中心B的SLB上生效，用户访问服务器的流量将经过二层LAN扩展网络到达数据中心B的SLB，服务器返回的流量经过二层LAN经过二层LAN扩展网络到达数据中心A，实现业务切换无流量丢失。
2.2.3GSLB与SLBGSLB即全局负载均衡设备，又名GTM，如下图所示。
GSLB的工作原理，如下图所示。
GSLB能够完成DNS解析请求的负载均衡、服务器状态监控以及用户访问路径优化，解决跨中心业务的协同问题，提高多中心资源利用效率，实现全局负载均衡。
SLB即服务器负载均衡设备，又名LTM，主要用来完成本地流量的管理，实现服务器集群的负载分担，同时通过多种算法探测服务器健康状态，给业务切换提供依据与触发条件。
如下图所示。
LTM设备能够支持四台跨数据中心集群，实现SLB 的LOCAL CLUSTER的功能，提高了LTM本身的稳定性与可靠性，同时实现多业务的负载分担。
第3章XXXX双活数据中心设计3.1 XXXX网络结构3.2XXXX双活数据中心部署XXXX双活数据中心关键在于中心A和中心B各部署两台S12500核心交换机。
核心交换机部署横向虚拟化IRF，一虚多MDC以及云间互联EVI，配合GTM和LTM，实现应用级容灾。
部署过程如下：1.双中心各两台S12508先横向虚拟化IRF，将两台或多台物理设备虚拟成一台逻辑设备，逻辑上成为一个网元。
如图所示。
横向虚拟化的优势IRF：➢统一的管理：由其中某物理设备的某控制单元作为整组设备的控制单元➢统一的板卡和端口命名：各个设备加机框ID的前缀➢统一的L2/L3、IPv4/IPv6、MPLS等转发表➢可以实现跨设备的链路聚合2.在横向虚拟化的基础之上，再部署一虚多的设备虚拟化技术MDC（Multitenant Device Context），可以实现将一台物理网络设备通过软件虚拟化成多台逻辑网络设备。
也就是说通过软、硬件虚拟化的配合，MDC逻辑设备具有完全的设备功能，有独立的软件环境和数据，有独立的硬件资源。
甚至可以像一台物理设备一样单独重启，而不影响物理设备上其他MDC的正常运行。
如图所示。
在MDC1所属的板卡上可以部署各个业务的业务网关，在MDC2上部署EVI 特性，实现双中心之间的二层互通，优化二层网络质量，防止单中心故障域扩散到多中心。
双中心之间的光纤链路保持，可以提高二层互联的传输保障。
3.两个数据中心部署LTM，可以实现四台LTM跨中心部署可集群，可以保证虚拟机迁移过程中业务的不中断。
