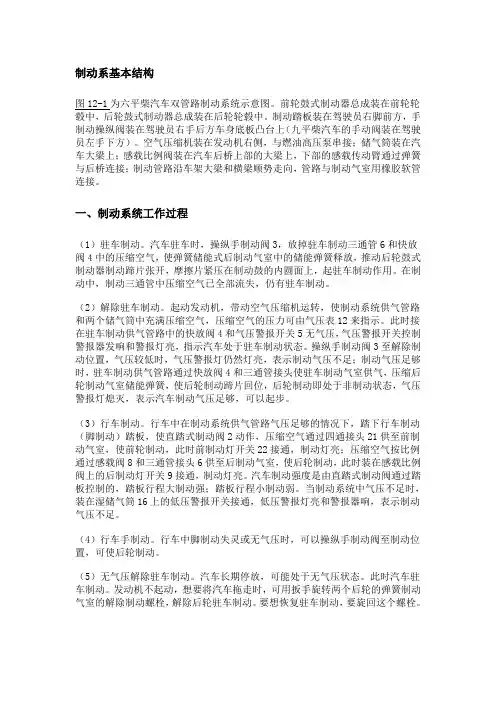

制动系基本结构图12-1为六平柴汽车双管路制动系统示意图。
前轮鼓式制动器总成装在前轮轮毂中，后轮鼓式制动器总成装在后轮轮毂中。
制动踏板装在驾驶员右脚前方，手制动操纵阀装在驾驶员右手后方车身底板凸台上（九平柴汽车的手动阀装在驾驶员左手下方）。
空气压缩机装在发动机右侧，与燃油高压泵串接；储气筒装在汽车大梁上；感载比例阀装在汽车后桥上部的大梁上，下部的感载传动臂通过弹簧与后桥连接；制动管路沿车架大梁和横梁顺势走向，管路与制动气室用橡胶软管连接。
一、制动系统工作过程（1）驻车制动。
汽车驻车时，操纵手制动阀3，放掉驻车制动三通管6和快放阀4中的压缩空气，使弹簧储能式后制动气室中的储能弹簧释放，推动后轮鼓式制动器制动蹄片张开，摩擦片紧压在制动鼓的内圆面上，起驻车制动作用。
在制动中，制动三通管中压缩空气已全部流失，仍有驻车制动。
（2）解除驻车制动。
起动发动机，带动空气压缩机运转，使制动系统供气管路和两个储气筒中充满压缩空气，压缩空气的压力可由气压表12来指示。
此时接在驻车制动供气管路中的快放阀4和气压警报开关5无气压，气压警报开关控制警报器发响和警报灯亮，指示汽车处于驻车制动状态。
操纵手制动阀3至解除制动位置，气压较低时，气压警报灯仍然灯亮，表示制动气压不足；制动气压足够时，驻车制动供气管路通过快放阀4和三通管接头使驻车制动气室供气，压缩后轮制动气室储能弹簧，使后轮制动蹄片回位，后轮制动即处于非制动状态，气压警报灯熄灭，表示汽车制动气压足够，可以起步。
（3）行车制动。
行车中在制动系统供气管路气压足够的情况下，踏下行车制动（脚制动）踏板，使直踏式制动阀2动作，压缩空气通过四通接头21供至前制动气室，使前轮制动，此时前制动灯开关22接通，制动灯亮；压缩空气按比例通过感载阀8和三通管接头6供至后制动气室，使后轮制动，此时装在感载比例阀上的后制动灯开关9接通，制动灯亮。
汽车制动强度是由直踏式制动阀通过踏板控制的，踏板行程大制动强；踏板行程小制动弱。

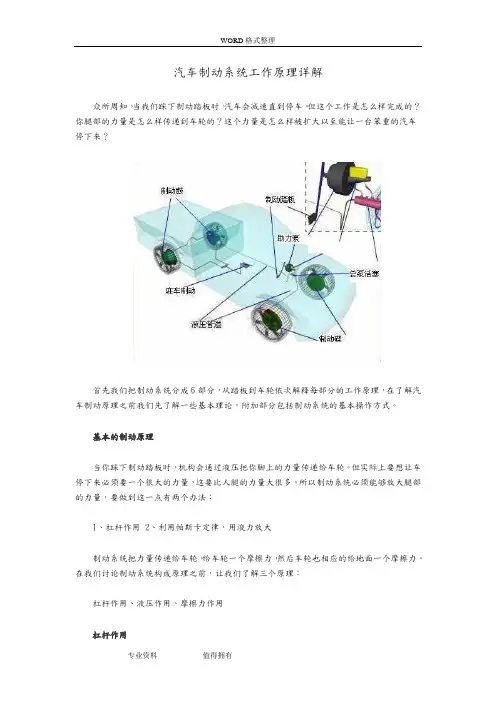

汽车制动系统工作原理详解众所周知，当我们踩下制动踏板时，汽车会减速直到停车。
但这个工作是怎么样完成的？你腿部的力量是怎么样传递到车轮的？这个力量是怎么样被扩大以至能让一台笨重的汽车停下来？首先我们把制动系统分成6部分，从踏板到车轮依次解释每部分的工作原理，在了解汽车制动原理之前我们先了解一些基本理论，附加部分包括制动系统的基本操作方式。
基本的制动原理当你踩下制动踏板时，机构会通过液压把你脚上的力量传递给车轮。
但实际上要想让车停下来必须要一个很大的力量，这要比人腿的力量大很多。
所以制动系统必须能够放大腿部的力量，要做到这一点有两个办法：1、杠杆作用2、利用帕斯卡定律，用液力放大制动系统把力量传递给车轮，给车轮一个摩擦力，然后车轮也相应的给地面一个摩擦力。
在我们讨论制动系统构成原理之前，让我们了解三个原理：杠杆作用、液压作用、摩擦力作用杠杆作用制动踏板能够利用杠杆作用放大人腿部的力量，然后把这个力量传递给液压系统。
如上图，在杠杆的左边施加一个力F，杠杆左边的长度(2X)是右边(X)的两倍。
因此在杠杆右端可以得到左端两倍的力2F，但是它的行程Y只有左端行程2Y的一半。
液压系统其实任何液压系统背后的基本原理都很简单：作用在一点的力被不能压缩的液体传递到另一点，这种液体通常是油。
绝大多数制动系统也在此中放大制动力量。
下图是最简单的液压系统：如图：两个活塞(红色)装在充满油(蓝色)的玻璃圆桶中，之间由一个充满油的导管连接，如果你施一个向下的力给其中一个活塞(图中左边的活塞)那么这个力可以通过管道内的液压油传送到第二个活塞。
由于油不能被压缩，所以这种方式传递力矩的效率非常高，几乎100%的力传递给了第二个活塞。
液压传力系统最大的好处就是可以以任何长度，或者曲折成各种形状绕过其他部件来连接两个圆桶型的液压缸。
还有一个好处就是液压管可以分支，这样一个主缸可以被分成多个副缸，如图所示：使用液压系统的另外一个好处就是能使力量成倍的增加。
图解汽车（12）汽车制动系统结构解析● 制动系统的组成作为制动系统，作用当然就是让行驶中的汽车按我们的意愿进行减速甚至停车。
工作原理就是将汽车的动能通过摩擦转换成热能。
汽车制动系统主要由供能装置、控制装置、传动装置和制动器等部分组成，常见的制动器主要有鼓式制动器和盘式制动器。
● 鼓式制动器鼓式制动器主要包括制动轮缸、制动蹄、制动鼓、摩擦片、回位弹簧等部分。
主要是通过液压装置是摩擦片与岁车轮转动的制动鼓内侧面发生摩擦，从而起到制动的效果。
在踩下刹车踏板时，推动刹车总泵的活塞运动，进而在油路中产生压力，制动液将压力传递到车轮的制动分泵推动活塞，活塞推动制动蹄向外运动，进而使得摩擦片与刹车鼓发生摩擦，从而产生制动力。
从结构中可以看出，鼓式制动器是工作在一个相对封闭的环境，制动过程中产生的热量不易散出，频繁制动影响制动效果。
不过鼓式制动器可提供很高的制动力，广泛应用于重型车上。
●盘式制动器盘式制动器也叫碟式制动器，主要由制动盘、制动钳、摩擦片、分泵、油管等部分构成。
盘式制动器通过液压系统把压力施加到制动钳上，使制动摩擦片与随车轮转动的制动盘发生摩擦，从而达到制动的目的。
与封闭式的鼓式制动器不同的是，盘式制动器是敞开式的。
制动过程中产生的热量可以很快散去，拥有很好的制动效能，现在已广泛应用于轿车上。
● 通风制动盘制动过程实际上是摩擦力将动能转化为热能的过程，如制动器的热量不能及时散出，将会影响其制动效果。
为了进一步提升制动效能，通风制动盘应运而生。
通风刹车盘内部是中空的或在制动盘打很多小孔，冷空气可以从中间穿过进行降温。
从外表看，它在圆周上有许多通向圆心的洞空，它利用汽车在行驶当中产生的离心力能使空气对流，达到散热的目的，因此比普通实心盘式散热效果要好许多。
●陶瓷制动盘陶瓷制动盘相对于一般的刹车盘具有重量轻、耐高温耐磨等特性。
普通的刹车盘在全力制动下容易高热而产生热衰退，制动性能会大打折扣，而陶瓷刹车盘有很好的抗热衰退性能，其耐热性能要比普通制动盘高出许多倍。
