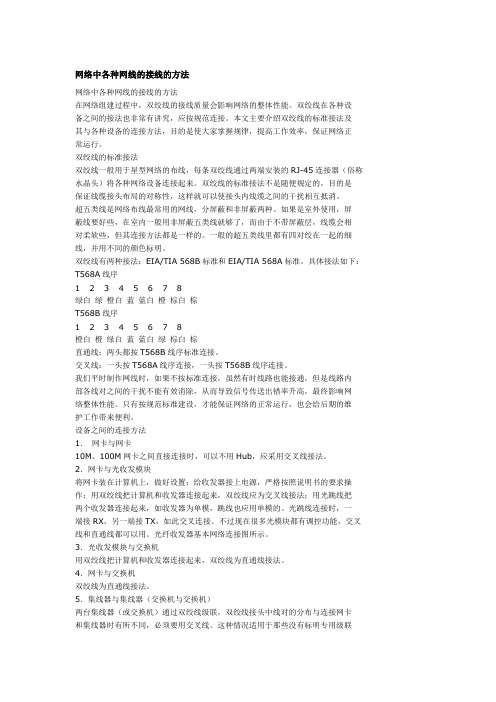

网络中各种网线的接线的方法网络中各种网线的接线的方法在网络组建过程中，双绞线的接线质量会影响网络的整体性能。

双绞线在各种设备之间的接法也非常有讲究，应按规范连接。

本文主要介绍双绞线的标准接法及其与各种设备的连接方法，目的是使大家掌握规律，提高工作效率，保证网络正常运行。

双绞线的标准接法双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。

双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。

超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。

如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。

一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。

双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。

具体接法如下：T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。

只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

设备之间的连接方法1．网卡与网卡10M、100M网卡之间直接连接时，可以不用Hub，应采用交叉线接法。

2．网卡与光收发模块将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。

光跳线连接时，一端接RX，另一端接TX，如此交叉连接。

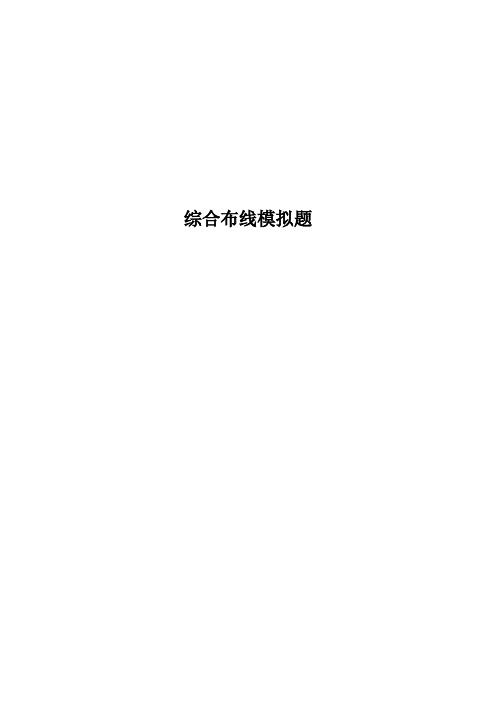

综合布线模拟题竞赛要求本次竞赛项目分为5个模块，模块一、模块二、模块三、模块四为本次竞赛项目的网络布线考核内容，模块五为无线传感网考核内容，所有参赛者均需参加这部分内容的考核。

模块一：光纤网布线及安装要求：1)按照附图1-4所示，完成BD机柜内光纤配线架等设备的安装。

2)按附图1-1、1-2所示，要求完成BD-FD1\BD-FD2主干光纤敷设，主干链路安装1根PVC线管Φ50mm，墙体至BD机柜部分线管贴地敷设，主干光纤敷设4根光缆，并制作快速连接头，光纤整理入架，并做好标签。

模块二：建筑物布线系统要求：1)按照附图1-4所示，完成BD机柜内24口配线架、110配线架的安装，要求安装位置正确，安装牢固。

2)按照附图1-3所示位置完成FD1\FD2壁装机柜内配线架的安装，要求安装位置正确，安装牢固。

3)完成BD-FD1电话通讯线缆干线敷设，敷设1根主干25对大对数至FD1，选择对应色谱并完成25对大对数中的6对线缆端接，线缆整理入架，并做好标签。

4)完成BD-FD2电话通讯线缆干线敷设，敷设1根主干25对大对数至FD2，选择对应色谱并完成25对大对数中的6对线缆端接，线缆整理入架，并做好标签。

5)完成FD1壁装机柜24口配线架端口端接，按照图纸要求选择对应的模块，模块端接线序统一按照568B进行端接，并做好标签记号。

6)按照附图1-3所示位置完成FD2壁装机柜内配线架的安装，要求安装位置正确，安装牢固。

7)完成FD2壁装机柜24口配线架端口端接，按照图纸要求选择对应的模块，模块端接线序统一按照568B进行端接，并做好标签记号。

8)完成FD2壁装机柜110配线架6对线缆端接，按照图纸要求选择对应的模块，选择对应色谱序进行端接，并做好标签记号。

9)按照附图1-2、1-3、1-4，用EXCEL等软件进行综合布线系统设备线缆连接表的制作（包括线缆起点、终点、线缆型号、长度等等），示例如下所示：图1 综合布线系统拓扑结构图表1 设备线缆连接表模块三：办公及家庭网络布线要求：1)按照附图1-2所示完成FD1壁装机柜到终端的水平子系统的安装，使用Φ20PVC线管来实现链路的安装，线管与机柜接口处使用黄腊管连接，要求安装位置正确，固定牢固，接头整齐美观，布线施工规范合理。

一、平行线制作：线序像568B一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕二、交叉网线制作在线序上，采用了1-3,2-6交换的方式，一头使用568B制作，另外一头使用568A制作一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕复杂点儿：双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。

Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Switch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。

做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。

做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>2补：EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。

一、实训背景随着信息技术的快速发展，网络通信技术在各个领域得到广泛应用。

为确保网络通信的稳定性和可靠性，对链路端接技术的掌握显得尤为重要。

本次实训旨在通过实际操作，让学生了解和掌握链路端接技术，提高网络通信的维护能力。

二、实训目的1. 熟悉链路端接的基本原理和操作流程。

2. 掌握双绞线、RJ-45水晶头等常用端接材料的识别和使用。

3. 学会使用网络压线钳、打线钳等工具进行链路端接。

4. 提高网络工程师的动手能力和故障排查能力。

三、实训内容1. 端接材料准备：超五类双绞线、RJ-45水晶头、五对连接模块、网络压线钳、打线钳、西元网络配线实训装等。

2. 链路端接技术：（1）双绞线剥皮：将双绞线的一端剥去约2cm的绝缘层，露出内芯。

（2）线序排列：按照T568A或T568B标准，将五对线按照一定的顺序排列。

（3）压接RJ-45水晶头：将排列好的线序插入RJ-45水晶头，使用网络压线钳压紧。

（4）测试链路：使用网络测试仪测试链路连通性，确保端接正确。

3. 复杂链路端接：（1）网络模块、网络配线架、110型通信跳线架之间的配线与端接。

（2）掌握110通信跳线架和RJ45网络模块的连接方法。

四、实训步骤1. 准备实训材料，包括双绞线、RJ-45水晶头、网络压线钳、打线钳等。

2. 按照端接技术要求，进行双绞线剥皮、线序排列、压接RJ-45水晶头等操作。

3. 使用网络测试仪测试链路连通性，确保端接正确。

4. 根据实训内容，进行复杂链路端接，包括网络模块、网络配线架、110型通信跳线架之间的配线与端接。

5. 总结实训经验，分析端接过程中遇到的问题及解决方法。

五、实训结果与分析1. 实训过程中，学生掌握了双绞线剥皮、线序排列、压接RJ-45水晶头等基本操作，提高了动手能力。

2. 通过网络测试仪测试链路连通性，确保了端接的正确性。

3. 在复杂链路端接过程中，学生学会了网络模块、网络配线架、110型通信跳线架之间的配线与端接，提高了实际操作能力。

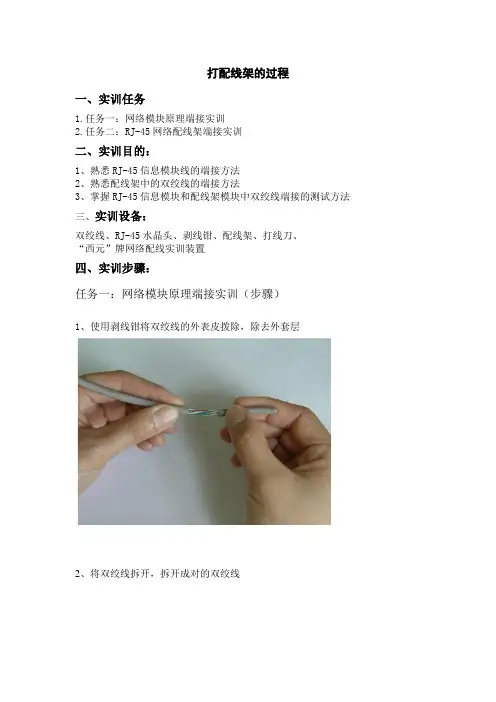

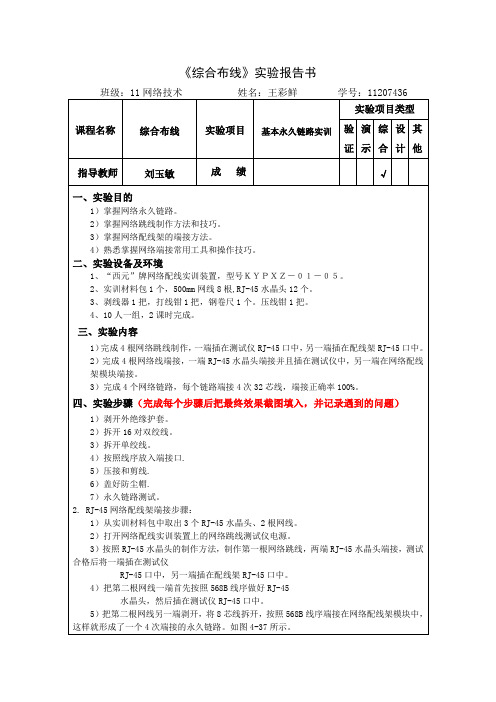

打配线架的过程一、实训任务1.任务一：网络模块原理端接实训2.任务二：RJ-45网络配线架端接实训二、实训目的：1、熟悉RJ-45信息模块线的端接方法2、熟悉配线架中的双绞线的端接方法3、掌握RJ-45信息模块和配线架模块中双绞线端接的测试方法三、实训设备：双绞线、RJ-45水晶头、剥线钳、配线架、打线刀、“西元”牌网络配线实训装置四、实训步骤：任务一：网络模块原理端接实训（步骤）1、使用剥线钳将双绞线的外表皮拨除，除去外套层2、将双绞线拆开，拆开成对的双绞线3、根据配线架上的色标电缆一一对应排入，将每根线按照指定色标颜色压入相应的槽中。

4、使用打线刀打线，打线时用左手扶住配线架，右手握住打线刀后座，打线时，声音应该清脆响亮，线头应断掉。

5、将双绞线的另一头的水晶头插在固定的位置，如果显示灯从1~8个灯，全部亮了，就说明打配线架的过程是对的，成功了。

6、盖好防尘帽.任务二：RJ-45网络配线架端接实训（步骤）1、从实训材料包中取出2根网线，打开压接线实验仪电源。

2、完成第一根网线端接，网线一端进行RJ-45水晶头端接，另一端与通信跳线架模块的端接。

3、完成第二根网线端接，形成链路把网线一端与配线架模块端接，另一端与通信跳线架模块端接，这样就形成了一个网络链路，对应指示灯直观显示线序。

4、端接过程中，仔细观察指示灯，及时排除端接中出现的开路、短路、跨接、反接等常见故障。

实验分析：1、568A和568B端接线顺序。

2、网络配线架模块端接线的原理。

3、网络模块端接原理：利用压线钳的压力将8根线逐一压接到模块的8个接线口，同时裁剪掉多余的线头。

在压接过程中刀片首先快速划破线芯绝缘护套，与铜线芯紧密接触实现刀片与线芯的电气连接，这8个刀片通过电路板与RJ-45口的8个弹簧连接。

4、网络配线架模块端接方法和注意事项。

5、网络配线架模块端接方法：a.剥开外绝缘护套。

b.拆开4对双绞线。

c.拆开单绞线。

d.按照线序放入端接口.e.压接和剪线.f.盖好防尘帽.g.永久链路测试。

写出网络信息模块端机的操作步骤
网络模块端接原理和方法网络模块端接原理为：利用压线钳的压力将8根线逐一压接到模块的8个塑料线柱，同时裁剪掉多余的线头。

在压接过程中刀片首先快速划破线芯绝缘护套，与铜线芯紧密接触，实现刀片与线芯的电气连接，这8个刀片通过电路板与RJ45口的8个弹簧连接。

进行网络模块端接时，根据网络模块的结构，按照端接顺序和位置将每对绞线拆开并且端接到对应的位置，每对线拆开绞绕的长度越少越好，不能为了端接方便将线对拆开很长，特别在6类、7类系统端接时非常重要，直接影响永久链路的测试结果和传输速率。

XX安防工程公司告诉你网络模块端接方法和步骤为：
第一步，剥开外绝缘护套。

第二步，拆开4对双绞线。

第三步，拆开单绞线。

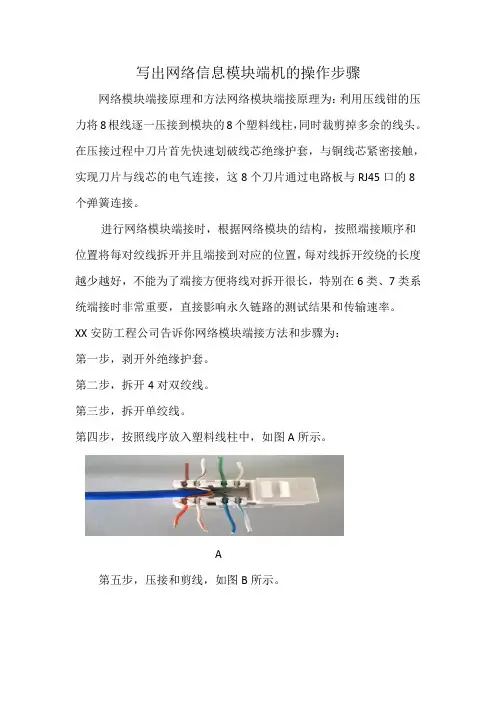

第四步，按照线序放入塑料线柱中，如图A所示。

A
第五步，压接和剪线，如图B所示。

B
第六步，盖好防尘帽，如图C所示。

C
第七步，永久链路测试。
