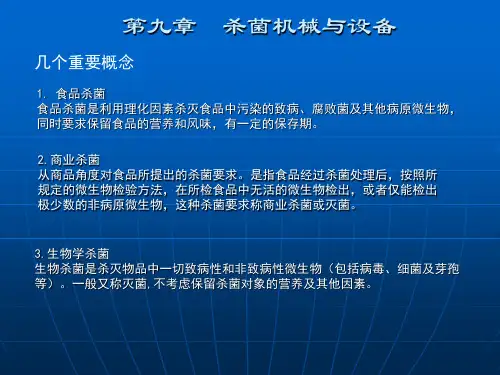

第九章食品杀苗机械与设备第三+间Zof讼电卜荃茨*・『i2、食品杀菌的相关定义是利用理化因素杀灭食品中因污染而存在的致病菌、腐败菌及其他病原 微生物，同时要求杀菌过程中尽可能地保留食品的营养成分和风味，以便加 工后的相关产品在密封的包装容器内，有一定的保存期。
是从商品角度对食品所提岀的杀菌要求。
指食品经过杀菌处理后，按照 所规定的微生物检验方法，在所检食品中无活的微生物检出，或者仅能检岀 极少数的非病原微生物，但它们在食品保藏过程中，是不可能进行生长繁殖 的，这种杀菌要求称商业杀菌。
显然，食品杀菌属于商业杀菌，经杀菌后的 食品属于商业无菌。
是杀灭物品中一切致病性和非致病性微生物（包括病毒、细菌及芽饱等）O一般又称灭菌。
在生物学杀菌中不考虑保留杀菌对象的营养及其他因素。
1、 食品杀2、 商业无3、 生物杀二、食品杀菌的分类食品杀菌有物理杀菌和化学杀菌两大类。
化学杀菌法是使用过氧化氢、环氧乙烷、次氯酸钠等杀菌剂。
由于化学杀菌存在的化学残留物对人体健康及环境会造成影响，当代食品的杀菌方法趋向于物理杀菌法。
物理杀菌包括热杀菌和冷杀菌两类。
热杀菌有巴氏杀菌法、咼温短时杀菌法和超咼温瞬时杀菌法之分；冷杀菌包括咼压杀菌、紫外线杀菌和臭氧杀菌等。
食品杀菌分为包装前杀菌和包装后杀菌食品包装前杀菌主要针对牛奶、果汁等液态食品，要求配套无菌包装系统，以保证后期包装的无菌状态。
食品包装后杀菌主要针对罐头类食品三、食品杀菌设备的分类(1)根据杀菌温度不同分为：常压杀菌设备和高压杀菌设备。
(2)根据操作方式不同分为：间隙式杀菌设备和连续式杀菌设备。
(3)根据杀菌热源不同分为：蒸汽杀菌设备、水浴杀菌设备、微波杀菌设备、远红外杀菌设备、欧姆杀菌设备和火焰连续杀菌设备。
食品杀菌设备的发展趋势：杀菌设备的工作压力和温度能满足高温短时的要求；不断增加传热效率，提高热能和水的利用率；一机多能，设备能适应多品种、多物料、多罐型的杀菌；实现温度、时间、压力等参数的自动精确控制。
直接加热杀菌是采用高热纯净的蒸汽直接与待杀菌物料混合接触进行快速加热，使物料瞬间被加热到135-160° ,从而杀灭微生物。
分为喷射式和注入式杀菌设备。
优点:加热速度快、热处理时间短，食品色泽、风味及营养成分损失少。
缺点:加热蒸汽必需经过脱氧和过滤处理，以除去凝结水和杂质；由于在热交换过程中部分蒸汽冷凝进人物料，同时又有部分物料中水份因蒸发而逸出，使易挥发的风味物质亦随之逸岀而造成损失。
应用：该方式不适用于果汁杀菌，多用于牛乳等的杀菌。
、蒸汽喷射杀菌装置由预热器、蒸汽喷射器、膨胀罐、冷凝器、保温管及泵组成。
1、蒸汽喷射器蒸汽喷射器是主要设备之一。
为不对称的T型三通结构，内管壁有许多直径微小（v1mm）的细孔。
杀菌时，物料高压（0.4MPa）进入（防止物料在喷射器内沸腾），蒸汽（高纯度、无杂质，0.48・0.5MPa）由细孔与物料垂直喷射。
蒸汽进口第二¥ 立接*热杀Ft*一、蒸汽喷射杀菌装置2、工作原理把蒸汽直接喷射到被杀菌的物料中进行直接加热，使物料在瞬间加热到杀菌温度后保温一定时间，从而达到杀灭微生物。
3、工作过程物料-平衡槽-泵-预热器3-预热器5-高压离心泵-蒸汽喷射器-保温管-转向阀-真空罐-无菌泵-冷却器-灭菌乳。
预热器3：热源由真空罐的过热蒸汽提供;预热器5：热源由生蒸汽提供；没有达到杀菌条件物料回流：由转向阀控制，进入真空罐-无菌泵-冷凝器-平衡槽。
、蒸汽喷射杀菌装置4、特点O4囲1】-2真空睨时加热杀闔苦置淹風图i・y则僧z泵儿§•国対專j 1乩冷礙牌•髙璋心竄7.咬射器 &很辺管2低向阀10. 13. K空HI II.乩无曲杲IZ•(1)属蒸汽喷射入物料的直接混合加热杀菌；(2)通过比重来调节蒸汽喷射量等于真空罐过热蒸汽排出量；通过温度自动控制器和转向阀来防止未灭菌物料进入灭菌系统;(4)使用饮用水为蒸汽来源，并进行过滤和旋风分离来保证空气洁净和完全干燥。
二、注入式直接加热杀菌装置1、工作原理把物料从上端注入到过热蒸汽（从中间喷入）中，由蒸汽瞬间加热到杀菌温度，保温一段时间，从而达到杀灭微生物，达到杀菌（杀菌液从底部排出）。
二、注入式直接加热杀菌装置2、工作过程巧由◎ J灭K牛乳注入式直接加热杀菌装置2、工作过程由预热器、闪蒸罐、冷却器、无菌泵等组成。
物料-平衡槽-高压泵-预热器2、3-加热器-闪蒸罐-无菌泵 -冷凝器-杀菌物料。
预热器2：热源来自闪蒸罐的热水汽；预热器3：热源来自加热器排出的废蒸汽。
加热器：充满140°C的过热蒸汽，并利用调节器来保持这一温度。
喷射物料与过热蒸汽混合加热，并在物料溅落过程中, 瞬间加热到杀菌温度。
闪蒸罐：灭菌后的高压物料突然降压膨胀，使温度降低，水蒸汽排出，保持物料水分含量恒定。
注入式直接加热杀菌装置3、特点(1)属物料喷射入蒸汽的直接混合加热杀菌；(2)通过废蒸汽流速和闪蒸来保证物料注入的水分增加量等于膨胀时的水分蒸发量；(3)通过过热蒸汽的温度恒定和物料注入量来保证加热到杀菌温度;(4)使用饮用水为蒸汽来源，并进行过滤和旋风分离来保证空气洁净和完全干燥。
间接加热式UHT(Ultra high temperature)系统与直接加热式UHT系统在结构上的最大区别在于物料不与加热介质接触。
不需有除去水分的闪蒸罐(或称膨胀罐)和真空冷凝系统；对加热介质的洁净程度也较直接式的要求低些；还可以采用过热水作为杀菌加热器的加热介质。
可采用板式、管式换热器。
一、板式杀菌设备原料乳-平衡槽1-离心泵2-热交换器热回收段3 （与杀菌后的乳品进行热交换，升温到85°C） -保温槽4 （稳定5min,稳定及除臭）。
泵5-均质机6-第一加热段7 （蒸汽加热到85 °C） -第二加热段8 （瞬时加热到135-150 °C ）-保温管（保温2-4s）-分流阀14。
合格产品-第一冷却段11-热交换器回收段3-冷却段12-灌装；不合格产品-水冷器15-平衡槽。
图12.36 APV 超高温瞬时板式杀菌装置系统1.进料罐；2、5.泵；3.预热段；4.平衡容器；6.无菌均质机；7.中间加热段；8.加热灭菌段； 9.保持管10.温度传感器；11•速冷段；12.最终冷却段；13.控制柜；14.转向阀；15.灭菌不合_________ I水■蒸汽 15□n」465牛乳入口9=生乳—灭菌乳 冷却水格乳冷却器；16•灭菌温度调节阀原料乳-平衡槽1-离心泵2-高压泵3（作用：泵送、均质）-循环消毒器4 （在杀菌期间视为管道）-第一热交换器5 （与管外流动的杀菌后物料热交换后，加热到85°C）-均质阀6 （均质）-第二换热器7 （与管外流动的杀菌后物料热交换后，加热到120°C）-超高温加热器8 （蒸汽加热到135-150°C） -保温管9 （保温2-4s）-换热器10 （冷却到65°C）-均质阀12-换热器二、管式杀菌设备ETX13、11 （分别冷却到15 °C、5°C）QO OVZ8- 口动调节阀& H动宜通阀寻自动二通阀G自动排水阀-无菌釜式杀菌设备又称杀菌锅，分为立式和卧式杀菌锅（较为常用），主要用作罐头食品的高压杀菌。
卧式杀菌锅可以分为普通卧式杀菌锅、回转式杀菌锅和喷淋式杀菌锅等。
茶汽分配管图12.4立式杀菌锅管路连接图、普通卧式蒸汽杀菌锅包括锅体、进汽管、水泵、安全阀与仪表、排水管等组成。
图12 9卧式杀锅结构与接管图1.截止阀；2蒸汽调节阀；3•单向阀：4•进汽管；5•控制用压缩空气；6.温度控制记录仪;；7.放空集气管；&液位计;9.溢流管；10.压力表；11 .排气阀；12.泄汽阀；13温度计；14.安全阀;15•锅体；16.杀菌车；17.进水管；18.压缩空气管；19..蒸汽分配管;20.冷却水分配管;21•排水管;22.锅门；23.温度传感连接骨；24•截止阀、普通卧式蒸汽杀菌锅主体为锅体与（较接于的锅体口的）锅门构成的平卧钢筒形耐压容器。
❿锅体内的底部有两根平行轨道，供盛装罐头的杀菌车进出。
❿多孔蒸汽管长管装在锅下方平行轨道中间（低于轨道）；多孔冷却水长管安装在锅的上方。
锅体的上方还开有压缩空气管口、排气管口、安全阀、温度计、压力表以及温度传感器接口等。
OS1 12. 8卧式杀菌锅外形淋水式杀菌机是法国巴里坎公司在20世纪80年代开发的杀菌设备。
1、用途可用于果蔬类、肉类、鱼类、方便食品等的高温杀菌。
其包装容器可以是马口铁罐、铝罐、玻璃罐和蒸煮袋等形式。
2、特点由于采用高速喷淋对产品进行加热、杀菌和冷却，温度分布均匀，提高了杀菌效果，改善了产品质量。
杀菌与冷却采用同一水体，产品无二次污染的危险。
采用同一间壁式换热器，循环水温度无突变，消除了热冲击造成的产品质量的降低及包装容器的破损。
温度与压力为独立控制，易准确控制。
设备结构简单，维修方便。
水消耗量少。
3、组成与工作流程淋水式杀菌机主要由卧式锅体、热交换器、循环水泵，管路和各种阀门，以及自动控制系统构成。
整个杀菌过程中，利用贮存在杀菌锅底部的少量（可容纳4辆杀菌车的杀菌锅存水量约 400L）热水作为杀菌传热用水，通过大流量热水离心泵进行高速循环，流经板式热交换器进行热交换后，进入杀菌锅内上部的水分配器，均匀喷淋在需要杀菌的产品上。
蒸汽阀冷却水阀冷却水出水阀疏水器冷凝水阀压缩空气进气阀排气阀补给水阀图12. 13淋水式杀菌机工作原理示侧向水平喷淋：为缩短热水流程，有些采用侧喷方式使罐头受热更为均匀，尤其适用于袋装食品的杀菌。
独立调温调压：该机的调压和调温控制是完全独立的，其中调压控制为向锅内注入或排出压缩空气。
循环水同一水体：加热、杀菌、冷却过程中所使用的循环水均为同一水体，热交换器也为同一个，只是热交换器另一侧的介质在变化。
图12. 14侧向水平喷淋示意通过循坏和回转充分混合的加热介质图12. 19淋水回转式杀菌系统流程二、卧式淋水杀菌锅4、回转淋水式杀菌锅贮水锅压力 贮水锅温度贮水锅压力显示|!]贮水锅温度显示 11单向阀排水和排U 排水阀i rH::I 杀讐 丄杀菌锅温度显示工I 虫丿口热贮水斡小排气阀V小连接阀g命辅助连质A■融加热阀 厂循环泵（半喷嘴!循—」环 线温度记录仪I 11图卧式淋水杀菌锅4、回转淋水式杀菌锅(1)特征淋水式回转杀菌机是浸水式回转杀菌机的改进型，同样由两只上、下排列的卧式压力容器组成，上面一只用作贮水锅，下面一只用作杀菌锅。
贮水锅内的水位是可以调节的。
与浸水式回转杀菌机相比，贮水锅中的水量要少得多，因此只要预热很少量的水，这样大大节省了热能。
(2)系统流程杀菌开始时，预热水从贮水锅中流入下面的杀菌锅中。
