常用电子元件高清图片

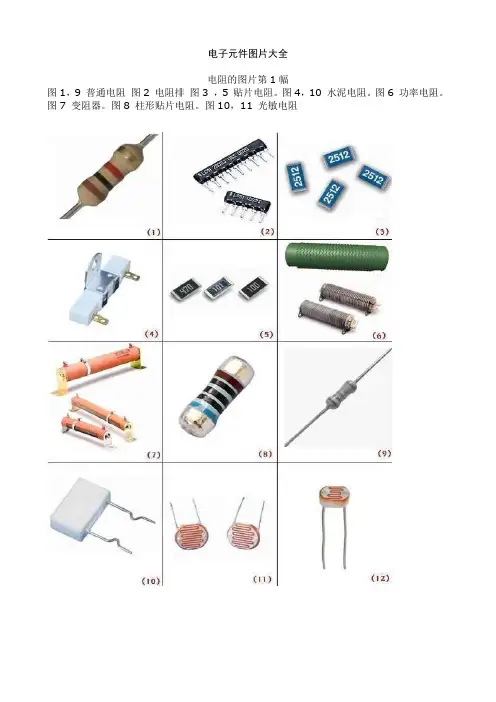

电子元件图片识别电阻的图片第1幅图1,9 普通电阻图2 电阻排图3 ,5 贴片电阻。

图4，10 水泥电阻。

图6 功率电阻。

图7 变阻器。

图8 柱形贴片电阻。

图10，11 光敏电阻电阻的图片第2幅图1，2，3，4 大功率电阻。

图5,6,7，8压敏电阻。

图9 线绕陶瓷电阻电阻的图片第3幅电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容.图2 灯具电容器. 图3 MKPH电容。

图4 MET电容。

图5，10 PEI电容，图6，胆贴片电容。

图7 MPE电容。

图8贴片电容。

图11 轴向电解电容器.图12 MPP电容各种电容器图片第2幅图1 PPN电容.图2 PET电容。

图3 MEA电容图4MPB 电容.图5 PPT 电容。

图6 MPT电容.图7电解电容器。

图8 MET电容。

图9 MKPH电容。

图10，11电机用电容.图12 MKS电容。

各种电容器图片第3幅：图1 MKS电容.图2 瓷片电容。

图3 ,4 MKP电容。

图5 贴片电解电容.图6 史普瑞电容 Sprague Orange Drop Capacitors。

图7 电机用电容。

图8 MKT电容。

图9陶瓷各种电容器图片第4幅：图1 MKS电容.图3，8 云母电容。

图4 MPP电容。

图5 MKP电容。

图9 MEP电容。

图10 MPP电容。

图11 PPN电容。

图12 PEI电容。

各种电容器图片第5幅：图1，2,3，陶瓷电容器。

图4 色环陶瓷电容。

图5，10,11，电机起动及运行电容器.图12充放电用电容各种电容器图片第6幅：图1 双连调谐电容。

图2微调电容。

图3 四连调谐电容。

图4 单连调谐电容二极管的图片第1幅：图1 一般指高压二极管。

图2汽车发电机用二极管。

图3,5玻璃封装小电流二极管。

图4 砷化镓红外发光二极管。

图6 激光二极管.图7 双二极管。

图8 大电流二极管模块。

图9 大电流二极管。

图10，11 发光二极管数码管二极管的图片第2幅：图1，2，3,4 普通二极管。

电阻的图片第1幅图1，9 普通电阻图2 电阻排图3 ，5 贴片电阻。

图4，10 水泥电阻。

图6 功率电阻。

图7 变阻器。

图8 柱形贴片电阻。

图10，11 光敏电阻图1，2，3，4 大功率电阻。

图5，6，7，8压敏电阻。

图9 线绕陶瓷电阻电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。

图2 灯具电容器。

图3 MKPH电容。

图4 MET电容。

图5，10 PEI电容，图6，胆贴片电容。

图7 MPE电容。

图8贴片电容。

图11 轴向电解电容器。

图12 MPP电容图1 PPN电容。

图2 PET电容。

图3 MEA电容图4MPB 电容。

图5 PPT 电容。

图6 MPT电容。

图7电解电容器。

图8 MET电容。

图9 MKPH电容。

图10，11电机用电容。

图12 MKS电容。

图1 MKS电容。

图2 瓷片电容。

图3 ，4 MKP电容。

图5 贴片电解电容。

图6 史普瑞电容Sprague Orange Drop Capacitors。

图7 电机用电容。

图8 MKT电容。

图9陶瓷图1 MKS电容。

图3，8 云母电容。

图4 MPP电容。

图5 MKP电容。

图9 MEP电容。

图10 MPP电容。

图11 PPN电容。

图12 PEI电容。

图1，2，3，陶瓷电容器。

图4 色环陶瓷电容。

图5，10，11，电机起动及运行电容器。

图12充放电用电容图1 双连调谐电容。

图2微调电容。

图3 四连调谐电容。

图4 单连调谐电容二极管的图片第1幅：图1 一般指高压二极管。

图2汽车发电机用二极管。

图3，5玻璃封装小电流二极管。

图4 砷化镓红外发光二极管。

图6 激光二极管。

图7 双二极管。

图8 大电流二极管模块。

图9 大电流二极管。

图10，11 发光二极管数码管图1，2，3，4 普通二极管。

图5柱形贴片二极管。

图6，7贴片二极管图1，2，3，4，5螺栓大电流二极管。

图7，8，9，10，11辫式螺栓大电流二极管二极管的图片第4幅：各种发光二极管三极管图片识别第1幅：各种三极管封装图片晶体三极管图片三极管图片识别第2幅：各种三极管图片注意：有些象第2幅，除图1，7以外，有的是单个二极管或双二极管。

常用电子元件实物图片大全概述一、元件：工厂在加工时没改变原材料分子成分的产品可称为元件，元件属于不需要能源的器件。

它包括：电阻、电容、电感。

(又称为被动元件Passive Components) 元件分为：1、电路类元件：二极管，电阻器等等2、连接类元件：连接器，插座，连接电缆，印刷电路板(PCB)图1二、器件：工厂在生产加工时改变了原材料分子结构的产品称为器件器件分为：1、主动器件，它的主要特点是：(1)自身消耗电能(2)需要外界电源。

2、分立器件，分为(1)双极性晶体三极管(2)场效应晶体管(3)可控硅 (4)半导体电阻电容电阻电阻在电路中用"R”加数字表示,如:R1表示编号为1的电阻.电阻在电路中的主要作用为:分流、限流、分压、偏置等.图2电容电容在电路中一般用"C"加数字表示(如C13表示编号为13的电容).电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件.电容的特性主要是隔直流通交流.电容的容量大小表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关.图3晶体二极管晶体二极管在电路中常用“D”加数字表示,如: D5表示编号为5的二极管.作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大.因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中.图4电感器电感器在电子制作中虽然使用得不是很多，但它们在电路中同样重要。

我们认为电感器和电容器一样，也是一种储能元件，它能把电能转变为磁场能，并在磁场中储存能量。

电感器用符号L表示，它的基本单位是亨利（H），常用毫亨（mH）为单位。

它经常和电容器一起工作，构成LC滤波器、LC振荡器等。

另外，人们还利用电感的特性，制造了阻流圈、变压器、继电器等。

图5组合电路集成电路是一种采用特殊工艺，将晶体管、电阻、电容等元件集成在硅基片上而形成的具有一定功能的器件，英文缩写为IC，也俗称芯片。

元件识别指南目的制订本指南,规范公司的各层工作人员认识及辨别日常工作中常用的各类元件;范围公司主要产品电脑主机板中的电子元件认识：工作中最常用的的电子元件有：电阻、电容、电感、晶体管包括二极管、发光二极管及三极管、晶体、晶振振荡器和集成电路IC;连接器元件主要有：插槽、插针、插座等;其它一些五金塑胶散件：散热片、胶针、跳线铁丝等;电子元件电阻电阻用“R”表示,它的基本单位是欧姆Ω1MΩ兆欧=1,000KΩ千欧=1,000,000Ω公司常用的电阻有三种：色环电阻、排型电阻和片状电阻;色环电阻的外观如图示：图1五色环电阻图2四色环电阻较大的两头叫金属帽,中间几道有颜色的圈叫色环,这些色环是用来表示该电阻的阻值和范围的,共有12种颜色,它们分别代表不同的数字其中金色和银色表误差：颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 ±5% ±10%我们常用的色环电阻有四色环电阻如图2和五色环电阻如图1：1.四色环电阻普通电阻：电阻外表上有四道色环：这四道环,首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环,表示电阻值的最高位,也表示读值的方向;如黄色表示最高位为四,紧挨第一环的叫第二环,表示电阻值的次高位,如紫色表示次高位为7；紧挨第2环的叫第3环,表示次高位后“0”的个数,如橙色表示后面有3个0；最后一环叫第4环,表示误差范围,一般仅用金色或银色表示,如为金色,则表示误差范围在±10%之间;例如：某电阻色环颜色顺序为：黄-紫-橙-银,表示该电阻的阻值为：47,000Ω=47KΩ,误差范围：±10%之间;2.五色环电阻精密电阻:它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A有些五色环电阻,两端的金属都有色环;这种电阻都会有4道色环相对靠近,集中在一起,而另一道色环则远离那4道色环,单独标在金属帽上的色环是表误差的第5环;B五色环电阻增加了第3道色环表示阻值的低位,第五环表示误差范围;1.SMD排型电阻简称排阻,排阻的外形如图3,它没有极性;它的内部结构实际上是由多个小电阻排列在一起,所以叫排阻;图3排型电阻图4单片电阻2.SMD单片电阻,它的体积小如碎米,按其几何尺寸可分0805、0603等型,没有极性;示值方法为：精密电阻：以两位数字和一位英文字母表示,数字表有效数字的代码,字母表示十的幂次关系,两者之积即为其阻值;如：47B,“47”是301的代号,“B”表示101,所以该电阻的阻值为301×101=3010欧姆;详细资料可查询物料规格承认书有关精密电阻之阻值对照表;片状电阻表面有丝印,由于误差不同而分三位数和四位数表示：A对于三位数表示的,前二位表示有效数字,第三位数表示有效数字后“0”的个数,这样得出的阻值单位为其基本单位欧姆Ω;如：“223”表示22000欧姆;这种电阻的误差范围一般是J 级,即±5%;B对于四位数表示的,前三位表示有效数字,第四位数表示有效数字后“0”的个数,这样得出的阻值单位也为其基本单位欧姆Ω;如：“1001”表示1000欧姆;这种电阻的误差范围一般是±1%;C片状电阻除了阻值与误差等级这两个参数外,还有承受功率和体积二个参数,常用的各1311等,其规格代号分别为Q、F、H和B;电阻的体积用英制单位英寸表示,如0603表示×英寸,一般而言,0805规格的电阻承受的功率为1/10W,也有少部分为1/8W,1206规格的电阻承受的功率为1/8W;当客户封电阻的供应商有特殊要求时即常说的牌子,可在产品BOM上描述;3.DIP排型电阻◆A型排阻：内部结构如图,每个小电阻的阻值都一样,小电阻的其中一脚全部连通到第1脚“1”上,因此第1脚“1”与任何一只脚的阻值都相同,公共脚与其他脚不能插错,所以A型排阻有极性;在实物上有小点一端的脚即为第1脚,插机时对应相应位置的小点即可;◆B型排阻：内部结构如图,各个小电阻的阻值各自独立地排列在一起,每个小电阻的阻值都一样,因此B型排阻没有公共脚,脚数一定为偶数,它没有极性;1 2 3 4 5 6A型排阻内部结构B型排阻内部结构A型排阻阻值的表示方法有以下四种：A．三位数表示方法：前面二位数字表示该排阻的阻值的最高位和次高位,第3从头再来表示“0”的个数;如：472T表示该排阻的阻值为4700欧姆,误差等级为T级;B．“R”表示法：“R”表示小数点,如3R2表示该排阻的阻值为欧姆;C．“K”表示法：“K”表示千欧单位,如4K7表示该排阻的阻值为4700欧姆;D．直接表示法：直接把阻值标出,如90Ω图示A型排阻丝印中,A10表示它是有10个小电阻的A型排阻图仅作示意；字母“SUP”表示商号、品牌；“212J”表示阻值2100Ω,误差等级为J级;热敏电阻,如下图：4．2电感电感用“L”表示,它的基本单位是亨利H1H=1,000mH毫亨=1,000,000uH微亨公司常用的电感的三种：片状电感如图6、绕线电感、色环电感如图5和磁珠;图5四色环电感图6片状电感用金属线圈与环形磁石自行绕制,无标记;外形酷似电容,如图6示贴片电感及其电感量用三位数表示,前三位为有效数字,第三位数字为有效数字后的“0”的个数,得出的电感量为微亨,其误差等级用英文字母表示：J,K,M分别表示±5%,±10%,±20%; 外型：色环电感与色环电阻外形很相似,只是体形比色环电阻明显胖一些,电感量及误差范围表示方法与色环电阻完全相同,只是得出的结果的单位是uH而不是欧姆;例如：某色环电感的第一道到第四道色环依次是“红、紫、黑、银”,则该电感的电感量为27uH,误差范围为±10%;外观是一个黑色的小圆柱体,表面没有标记如图7,电感量及误差范围需查包装盒或产品说明书;图7 磁珠电容电容用字母“C”表示,它的基本单位是法拉F1F=1000mF毫法=1,000,000nF纳法=,1000,000,000,000pF皮法公司常用的电容有：电解电容、陶瓷电容、独石电容、钽质电容和片状电容;“-”表示该脚为负极,另一脚为正极;图8 电解电容图9 片状电容如图9所示它的外壳是由陶瓷做成的,外形为扁平的近圆形大体圆形,在圆的上方有一小的圆锥体,有极性,在其中的一脚上标正号“+”表示该脚为正极,另一脚为负极;陶瓷电容钽质电容独石电容其外形似粒小石籽,没有极性;,这两个参数一般有两种表示法：A直接表示法：直接标出容量与耐压,这种方法在较大的电容如电解电容、钽质电容上常见,如图示：“10uF 16V”表示该电容的容量为10uF,耐压为16V;B三位数表示法：前面两位表示有效数值,最后一位表示零的个数,得出的容量单位是pF皮法,这种方法在较小的电容上常用,如：陶瓷,独石电容等;如：“102”表示该电容的容量为1000pF;电容的误差等级一般用英文J、K、M、Z字母来表示见附表一;耐压常见的有20V,25V,50V,63V 等；体积常见的有0603,0805,1206,1311,分别用英文字母Q,F,H,B,C表示;晶体管二极管用“D”表示,含有一个PN结,符号是它是一种单向导电元件,即电流只能朝一个方向流动从正极流向负极;因此,二极管是有极性的;二极管表示正负的方法有三种：图10 二极管1 图11二极管2 图12 二极管3A如图10,箭头所指的一端为负极,亦表示电流和流向,由正极流向负极;B如圆示,涂黑的一头表示负极,外壳用玻璃或橡胶封装的小二极管常用此法;二极管表面上的字母“INxxx”或“ISxxx”,都是二极管的标识方法,表示该元件是二极管;C如图12,缺口的一端为正极;常见的有红、黄、绿、紫、蓝、白等颜色,它们这些外观颜色即为发光时的颜色;也是有极性的,插机时要留意极性,不能插错;其外形如图：图13 发光二极管它的极性分辨如下：1.金属脚嵌在玻璃里较小的一端为正极,较大的一极是负极;2.外壳下边切弧的一端为负极,对面为正极;三极管用字母“Q”表示,它是一种能将电信号放大的元件,如图16的三极管就是一个典型的例子：像一个被削掉一小半的圆柱体,有三只脚,分别代表三极：基极b、集电极c和发射极e;三极管有极性,三只脚不能弄错;图14 三极管1 图15三极管2 图16三极管3如圆14示如图15示如图16示晶体晶体用字母“X”或“XY”表示,晶体内由一片晶片组成,它是振荡电路的振源,没有极性,外形如圆：图17 圆柱形晶体图18方形晶体有两个脚,外壳用金属封装,以保护里面的晶片,晶体的表面标记有：A商号：用英文字母表示,如：“FIC”B振荡频率：直接用数字标出,如“”表示振荡频率为兆赫兹、32768表示振荡频率为;C生产年份与月份：如“”中A表示1月份,7表97年;具体表示因供应商不同而有变化; 晶振又称振荡器晶振用字母“Y”表示,与晶体相比,晶振的内部除了晶片外,还有电阻、电容等,它已构成一个振荡电路,因此有极性;其外形如图19示,像一块方砖,有四个脚,外壳用金属封装;图19 晶振晶体表面的标记：A 商号,编号,用英文字母和数字表示,如：“DOC-70”;B 振荡频率：直接用数字表示,如“表示兆赫兹;集成电路又称IC集成电路快用字母"U"示常称IC,它有极性,表面有小槽口或圆点等表示方向,插错方向会使IC烧坏,使用时封装方向标志对应路板相应位置的方向标志;IC是集多种功能于一体的一种元件,多采用双排列扁平封装,其引脚封称排列,外观多为有很多脚的黑色方块,常见引脚数有8、14、20、24、40和64甚至100或更多;多用凹槽表示其极性,即凹槽左侧引脚的第1脚为该IC的第1脚,然后按逆时针方向给其余脚按1、2、3…自然数顺序定义;在IC表面一般有厂标,厂名,以及以字母、数字表示的芯片类型、温度范围、工作速度和生产期等;公司常用的有以下几种系列及封装形式：TTL系列：是较为普通、常用的IC,其体形小,双排脚封装,如圆19示：LGS S12GD75232D图19 TTL系列IC丝印图20 TTL系列IC其表面标示的含义是：S 12 GD 75232 D5.设计序号,为D系列;4.容量；3.IC类型,为GD；2.系列代码,为12系列；1.商号、名称,为LGS；这些表面标记中,2、3和4这三个标记是最重要的,只有这三个标记完全相同的IC 才能代用;RAM系列﹕中文称随机存储器RAM系列的外形极性TTL系列IC,如图21及图22所示,不同之处在于表面标记：41256AP-15KM 9942图21 RAM系列IC丝印图22 RAM系列IC外观 KM 1256 A P -15 99426.年份99与生产周42;5.存取速度；4.封装型号,为P；3.设计序号,为A；2.储存容量；1.商号,为KM；这些表面标记中以2和5最为重要,这两个参数不同的RAM系列IC一定不能代用,而且,就算这两个参数相同,但生产厂家不同,都要先经过测试合格后才能代用; ROM系列﹕中文称只读存储器一般,ROM输入资料后是不可以擦除的,可以将输入的资料擦除的ROM有两种：EPROM 中文称：此外线可擦除式可只读存储器和EEROM电可擦除式只读存储器;ROM的外形与RAM相似,如图23所示,不同的是表面丝印,如图23及图24：MX J99313329F002NTPC-12IA7771TAIWAN图23 ROM系列丝印图24 ROM系列MX 29F 002 NTPC -12 LA77716.版本号;5.存取速度；4.设计序号；3.存储容量；2.ROM代号；1.商号；这些标记中以2、3和4是最重要的;PAL系列﹕中文称可编程逻辑阵列IC在我们公司较少用到,外形与前面学过的几种很相似,不同之处在于其表面丝印：PAL 16 L 8 A5.速度如为A"示传送延时为25ns,如为B"表示传送延时为15ns4.可输入数目3.输出类型分组合型：用“L”表示；带锁存弄：用“R”表示；可改变型：用“V”表示2.可输入数目；1.商号；这些标记中2、3、4和5都很重要,PAL需要代用,必须2、3、4、5项完全相同,如果2、3、4任何一项不相同则不可代用；2、3、4项相同而5项不同的PAL,须以试验确认才可代用;IC的封装形式有：SOP、SOJ、QFP、PLCC、PGA、BGA球栅阵列封装IC等,如下图图25 BGAIC连接器件扩展槽SLOT：用以连接声卡、网卡、显示卡和边卡内存条等等适配卡,有以下类型：ISA插槽：它有98个脚位,用于插98PIN的ISA适配卡;AGP插槽：它有124个脚位,用于插124PIN的AGP适配卡如图26;PCI插槽：它有120个脚位,用于插120PIN的PCI适配卡如图27;图26 AGP插槽图27 PCI插槽DIMM槽：动态内存插槽,168PIN,SDRAM同步动态内存即插于此槽如图28;图28 DIMM插槽SIMM槽：静态内存插槽,72PIN,SRAM静态内存即插于此槽;图29 USB头图30 KB头图31 GAME头外部输入/输出I/O接口USB系统/外围接驳口,如图29;KBKeyboard and Mouse,键盘和鼠标接头,如图30;GAME游戏或声卡接头,如图31PRTPrint,打印接头;COM1和COM2;连接座电源插座火牛座FDC和FDD: 217-1PIN,用于连接软驱;图32 FDD插座IDE:220-1PIN﹐用于连接硬盘或光驱;其外形很像FDC插座;插针与针耙插针：以针脚数量不同可分12、13、14、23、15、210-3PIN不等如图33及34;针耙：依颜色可分黄、黑、白、色等,如图25示;图33 防呆丝插针图34 23插针图35 针耙HSK散热片图36 散热片元件在印刷电路板PCB上的丝印：X1:晶体R1:电阻D1:二极管IC1:集成电路块C1:电容L1:电感Q2:三极管JP1:插针、铁丝BT:电池座RN1:排阻FDC:软驱IC2:集成电路块Y1:晶体PCI1:PCI槽DIMM1:DIMM槽F1:保险丝、电感IDE1:硬盘、光驱槽作业过程中的注意事项1.元件的外壳所用的材料大多数很脆,拿取、搬动时要轻拿轻放,避免掉落损坏；2.元件的表面标记要保护好,以免增加日后检修的困难；3.元件借用时,需有施工单或工程变更通知单等指导文件的说明;4.有极性方向性的元件,必须按规定的方向插机与贴片,否则会损坏元件；而无极性元件插反虽然不影响性能,但为了整齐美观,亦需按规定的方向操作;5.接触对静电敏感的元件,必须按防静电及强电控制指南执行,以防损坏元件;附表附表一:常用误差等级表示法等级代号 F G J K M Z 金色银色误差范围+1% +2% +5% +10% +20% +80%–20% +5% +10%。

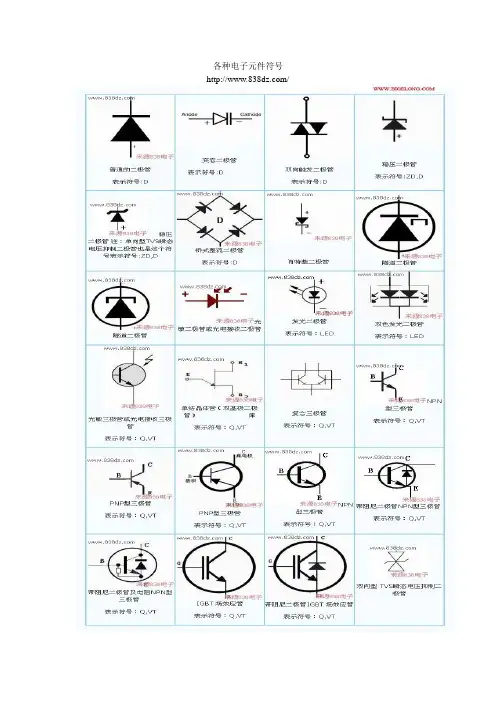

各种电子元件符号/电子元件图片识别热敏电阻图片第1幅：图1，2，3热敏电阻温度传感器图片。

图4，6，7，8，9，10树脂封装热敏电阻图片。

图5玻璃封装热敏电阻图片。

图11二极管形热敏电阻图片湿度/热释红外线/霍尔传感器图片图1，2，3湿度传感器图片。

图4，5热释红外线传感器图片。

图6，7，8，9霍尔传感器/霍尔元件图片光电器件图片第1幅：图1，2，3，4，5光电藕合器图片。

图6，7，8红外线接收器/接收头。

图9，10，11，12光遮断器。

第2幅：图1，2，3，4，光电三极管图片。

图5红外线发射管。

各种桥式整流二极管图片第1幅：各种桥式整流二极管图片。

图1为三相桥式整流器第2幅：桥式整流二极管图6为三相桥式整流二极管第1幅：晶体谐振器图片图3，4，5，6，7晶体振荡器图片第3幅：声表面滤波器图片微调电阻的图片第1幅：可调电阻/微调电阻图片第2幅：可调电阻/微调电阻图片第4幅：可调电阻/微调电阻图片电感的图片第1幅：图1，4，8工字形电感线圈。

图2，9，10环形电感。

图6贴片电感。

图3，5，7小型变压器图片838电子图40 可调电感。

图41 中周。

图42空心电感。

图43色环电感。

838电子各种可控硅的图片温度保险丝的图片第2幅：各种温度保险丝图片838电子 ab126计算公式大全新艺图库各种电位器的图片第1幅：图1，2，3，4，6，7，8，11，12基本旋转电位器图片。

图3线绕电位器图片。

图5，9双联电位器/同步电位器图片。

图10直滑电位器图片838电子第2幅：第3幅：图1线绕变阻器。

图2，4基本旋转电位器图片。

图5多圈电位器图片各种温度开关的图片第1幅：838电子 ab126计算公式大全新艺图库第二幅：ab126计算公式大全新艺图库一幅：第二幅：船型开关/翘板开关图片第1幅：图1，2，3，4，5，6，7，8，9，10，11拨码开关/编码开关图片。

图12 翘板开关838电子图1，2，3，4，5船型开关/翘板开关图片。
