电力系统远动华北电力大学试卷

华北电力大学综合面试题库后附继电保护练习题——————电气与电子工程学院1 中性点运行方式：按单相接地短路时接地电流的大小分为大电流接地和小电流接地。

大电流接地包括中性点直接接地和中性点经小电阻接地。

小电流接地包括中性点不接地和中性点经消弧线圈接地。

对地点的零序综合电抗比正序越大，接地点电流越小。

2 发电机特殊的运行状态：进相和迟相。

发电机有空转、空载、并网运行三种运行状态。

进相运行就是送出有功吸收无功的运行状态；迟相运行就是既发有功又发无功的运行状态。

从理论上讲，发电机是可以进相的，所谓进相，即功率因数是超前，发电机的电流超前于端电压，此时，发电机仍向系统送有功功率，但吸收无功功率，励磁电流较小，发电机处于低励磁情况下运行，发电机进相运行时，我们要注意两个问题：（1）静态稳定性降低；（2）端部漏磁引起定子端部温度升高。

3 电磁环网：高低压电磁环网，是指两组不同电压等级的线路通过两端变压器磁回路的联接而并联运行。

高低压电磁环网中高压线路断开引起的负荷转移很有可能造成事故扩大、系统稳定破坏。

4 耗量特性：发电设备单位时间内消耗的燃料的数量F 与发出有功功率的关系，即发电设备输入与输出的关系，这种关系称为耗量特性。

耗量特性曲线上某一点纵坐标和横坐标的比值，即单位时间内输入能量与输出功率之比称为比耗量。

耗量特性曲线上某一点切线的斜率称为耗量微增率。

耗量微增率是单位时间内输入能量微增量与输出功率微增量的比值。

5 日负荷曲线：按一天中0时至24时的时序出现的电力系统负荷大小绘出的曲线。

电力系统有功功率日负荷曲线是制订各发电厂负荷计划的依据。

有功功率年负荷曲线常用于发电设备的检修计划。

6 功角特性：功角特性指的是电磁功率随功角d变化的关系曲线=f(d)的。

功角：并网时时指发电机空载电动势和系统受端电压的夹角，也可指定子磁场和转子磁场的夹角。

功角可以表征系统的电磁关系，还可以表征各发电机转子之间的相对空间位置。

一、简答题（一、简答题（1515分）1、 电网互联的优缺点是什么？电网互联的优缺点是什么？2、 影响系统电压的因素有哪些？影响系统电压的因素有哪些？3、 在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？已知数和未知数各是什么？4、 电力系统的调压措施和调压方式有哪些？电力系统的调压措施和调压方式有哪些？5、 什么是短路冲击电流？产生冲击电流最恶劣的条件有哪些？冲击电流？产生冲击电流最恶劣的条件有哪些？ 二、二、11、（、（55分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（、（55分）系统接线如图所示系统接线如图所示, , , 当当 f 1 、f 2点分别发生不对称接地短路故障时点分别发生不对称接地短路故障时, , , 试作出相应试作出相应的零序等值电路。

的零序等值电路。

((略去各元件电阻和所有对地导纳及变压器励磁导纳略去各元件电阻和所有对地导纳及变压器励磁导纳))三、（三、（1515分）额定电压为110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。

必须考虑功率损耗，不计电压降落的横分量）。

四、（15分）在如图所示的两机系统中，负荷为700MW 时，频率为50Hz 50Hz，若切除，若切除100MW 负荷后，系统的频率和发电机的出力各为多少？统的频率和发电机的出力各为多少？P G N M =500MW W σ%=4 P G N M =450MW W σ%=5 负荷的单位调节功率K L*=1.5 P L M =700MW W500M W200M WAB13 8 97f22105 6f 14 10KV220KV110KV10KV35KVZ 1=5+j20ΩZ 2=5+j15ΩA BCj8MV A10~+=C S U A =115KV KVj30MV A40~+=B S五、（五、（1515分）设由电站1向用户2供电线路如图，为了使用户2能维持额定电压运行，问在用户处应装电容器的容量是多少？（忽略电压降落的横分量影响）应装电容器的容量是多少？（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当f 点发生BC 相接地短路时，求相接地短路时，求: : : （注：图中参数为归算到（注：图中参数为归算到统一基准值下的标么值S B =100MV A ，U B =U av ） (1) 故障点A 相各序电流和电压的有名值、相各序电流和电压的有名值、A A 相各序电流向量图。

电力系统自动化试卷及思考题答案年华北电力大学精编版MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】1.那些实验是在EMS平台下进行？那些实验是在DTS平台下进行？EMS：1）电力系统有功功率分布及分析；2）电力系统无功功率分布及分析；3）电力系统综合调压措施分析；4）电力系统有功-频率分布；5）电力系统潮流控制分析；6）电力系统对称故障计算及分析；7）电力系统不对称故障及计算分析DTS：1）电力系统继电保护动作特性分析；2）电力系统稳定性计算及分析；3）电力系统继电保护动作情况与系统稳定性关系分析2.欲调节电压幅值，调有功P有效还是无功Q有效？为什么？1）电压对无功变化更敏感，有功虽然对电压也有影响但是比较小2）只考虑电压降落的纵分量：△U=(PR+QX)/U，从公式看出，电压降落跟有功P 和无功Q都有关系，只不过在高压输电系统中，电抗X>>R，这样，QX在△U的分量更大，调节电压幅值就是在调节无功。

3.重合闸有什么好处？若电气故障设为三相短路，故障分别持续t1和t2时长，则两个实验结果有什么不同？重合闸好处：1）在线路发生暂时性故障时，迅速恢复供电，从而提高供电可靠性；2）对于有双侧电源的高压输电线路，可以提高系统并列运行的稳定性，从而提高线路的输送容量；3）可以纠正由于断路器机构不良，或继电器误动作引起的误跳闸故障延时长的接地距离一段动作次数，相间距离一段动作次数，三相跳开次数比故障延时短的多，开关三相跳开的次数多。

4,.以实验为例，举例说明继电保护对暂态稳定的影响？实验八中，实验项目一体现出选保护具有选择性，当其故障范围内出现故障时，有相应的断路器动作跳闸。

实验项目二体现出保护是相互配合的。

当本段拒动时，由上一级出口动作跳闸。

实验项目三做的是自动重合闸的“前加速”和“后加速”保护。

继电保护快速切除故障和自动重合闸装置就是使故障对系统的影响降到最低，尽早的将故障切除能避免故障电流对设备的冲击减小对系统的扰动，有利于暂态稳定的实现。

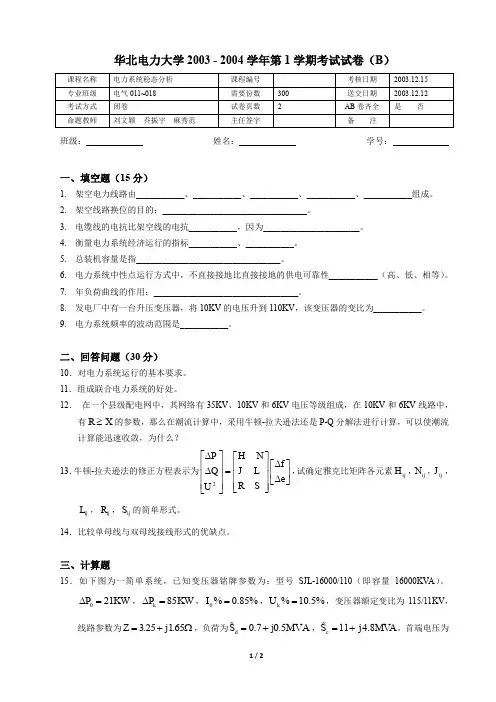

华北电力大学(北京)2016—2017年第一学期期末试卷（A)课程名称电力系统分析基础课程编号考核日期时间专业班级需要份数送交日期考试方式闭卷试卷页数2A、B卷齐全是命题教师主任签字备注班级:姓名:学号:要求：所有答案均写在答题纸上。

一、（18分）填空题（每题2分）1.电力系统运行的基本要求是：，，。

2.衡量电能质量的指标有：，，。

3.10.5kV的发电机向110kV系统送电时，应选用额定变比为的升压变压器。

变压器的分接头在（高、低）压侧.。

4.频率的一次调整指由发电机组的___进行的；频率的二次调整指由发电机组的___进行的。

5.电力系统中按备用容量的用途可以分为___备用、___备用、___备用、___备用。

6.负荷在已运行的发电设备或发电厂之间的最优分配依据___原则。

7.电力系统主要的无功电源有、、、。

8.无功功率负荷的最优补偿原则是，用公式表达为。

9.电力系统负荷的有功功率—频率静态特性是。

二、（18分）简答题（每题3分）1．电力系统中性点的运行方式主要有哪些？分别指出它们适用的电压等级？2．发电机的运行极限主要受哪些条件约束？3．指出外桥接线的使用情况。

4．试说明潮流计算中如何对节点进行分类？其特点如何？5．对于存在R≥X的电力网络，是否可以采用P-Q分解法进行潮流计算？为什么？6．什么是电压崩溃？三、（6分）某变电所主接线如图所示，试指出这是什么主接线型式？叙述线路QF1检线路不停电的操作顺序。

修时L1四、（14分）已知10kV系统某条线路的等值电路图如下，其末端用户电压为10.05kV，求（1）始端供电电压相量（2）画出线路的电压相量图（3）求出线路上的功率损耗。

五、（10分）一座35/11kV变电站有两台主变并联运行，供给10kV用户负荷，两台主变的参数及用户负荷如下所示。

变压器阻抗已经归算到高压侧。

求每台主变各自承担的功率。

六、（8分）如下图所示：1．求该网络的节点导纳矩阵B Y。

1.那些实验是在EMS平台下进行？那些实验是在DTS平台下进行？EMS：1）电力系统有功功率分布及分析；2）电力系统无功功率分布及分析；3）电力系统综合调压措施分析；4）电力系统有功-频率分布；5）电力系统潮流控制分析；6）电力系统对称故障计算及分析；7）电力系统不对称故障及计算分析DTS：1）电力系统继电保护动作特性分析；2）电力系统稳定性计算及分析；3）电力系统继电保护动作情况与系统稳定性关系分析2.欲调节电压幅值，调有功P有效还是无功Q有效？为什么？1）电压对无功变化更敏感，有功虽然对电压也有影响但是比较小2）只考虑电压降落的纵分量：△U=(PR+QX)/U，从公式看出，电压降落跟有功P和无功Q 都有关系，只不过在高压输电系统中，电抗X>>R，这样，QX在△U的分量更大，调节电压幅值就是在调节无功。

3.重合闸有什么好处？若电气故障设为三相短路，故障分别持续t1和t2时长，则两个实验结果有什么不同？重合闸好处：1）在线路发生暂时性故障时，迅速恢复供电，从而提高供电可靠性；2）对于有双侧电源的高压输电线路，可以提高系统并列运行的稳定性，从而提高线路的输送容量；3）可以纠正由于断路器机构不良，或继电器误动作引起的误跳闸故障延时长的接地距离一段动作次数，相间距离一段动作次数，三相跳开次数比故障延时短的多，开关三相跳开的次数多。

4,.以实验为例，举例说明继电保护对暂态稳定的影响？实验八中，实验项目一体现出选保护具有选择性，当其故障范围内出现故障时，有相应的断路器动作跳闸。

实验项目二体现出保护是相互配合的。

当本段拒动时，由上一级出口动作跳闸。

实验项目三做的是自动重合闸的“前加速”和“后加速”保护。

继电保护快速切除故障和自动重合闸装置就是使故障对系统的影响降到最低，尽早的将故障切除能避免故障电流对设备的冲击减小对系统的扰动，有利于暂态稳定的实现。

5.·在电力系统潮流控制分析试验中，可以通过改变发电机的无功进行潮流调整，也可以通过改变发电机所连升压变压器的分接头进行潮流调整，实验过程中这两项调整对发电机的设置有何不同？为什么？改变发电机无功：设置发电机无功时以10MV AR增长。

华北电力大学(保定)2018-2019学年第一学期期末试卷(A)一、单项选择题（每题只选一项，每题1分，共10分）。

1. 消弧线圈采用全补偿方式运行，发生单相接地时，可能会使系统（）。

A.接地电流增加B.失去稳定C.保护误动D.产生谐振2. 在电网中运行的变压器，无功功率损耗比有功功率损耗（）。

A.大B.小C.相等D.不确定3. 线损率是指（）。

A.线路功率损耗与始端输入功率之比B.线路功率损耗与末端输出功率之比C.线路电能损耗与始端输入电能之比 C.线路电能损耗与末端输出电能之比4. 牛顿-拉夫逊法和P-Q分解法进行潮流计算时，其最后计算精度是（）。

A．两种方法一样 B.牛顿-拉夫逊法高 C.P-Q分解法高 D.不确定5. 电力系统频率上升将使负荷所需的有功功率（）。

A．不变 B.减小 C.增大 D.以上都有可能6. 同步调相机过激运行时可以向系统（）。

A．吸收感性无功 B.发出感性无功 C.发出容性无功 D.以上说法都不对7.短路冲击电流i是最恶劣短路情况下的（）。

chA．最大有效值 B.周期分量幅值 C.直流分量初始值 D.最大瞬时值8.在下列各种故障类型中，属于纵向故障的是（）。

A．两相短路 B.两相断线 C.单相接地短路 D.两相短路接地9.用对称分量法时各序分量具有独立性则此电路应为（）。

A．非线性、参数对称 B.线性、参数不对称 C.线性、参数对称 D.非线性、参数不对称10.某10kV系统发生单相接地故障时，此时非故障相对地电压为（）。

A．5.77kV B.10kV C.17.32kV D.7.07kV二、不定项选择题（每题至少选一项，每题1分，共5分，多选或少选不得分)1. 使用分裂导线的目的是（）。

A.减小线路电抗B.增加线路电抗C.减少线路导纳D.提高电晕临界电压2. 当电网节点数为100时，下列哪些矩阵特点是节点导纳矩阵的特点（）。

A.稀疏矩阵B.对称矩阵C.满矩阵D.100阶方阵3. 下列哪些元件或参数可以向电网提供感性无功（）。

序号选项标识1串联A 1并联B 1混联C 1无联系D 2电压相位超前电流相位90A 2电流相位超前电压相位90B 2同相位C 2电流相位超前电压相位120D 3不增加电网的短路容量A 3便于实现两大电网的非同期联网运行B 3提高电力系统的阻尼C 3不产生谐波影响D 4直接接地A 4不接地B 4经消弧线圈接地C 4经小电抗接地D 5发电机A 5断路器B 5变压器C 5熔断器D 6支路元件参数A 6发电机参数B 6电压参数C 6负荷参数D 7A 7B 7C 7D 8解析法A 8积分法B 8迭代法和牛顿法C 8差分法D 9低压电网互联运行A 9发展高一级电网B 9多母线分列运行C 9采用直流联网D 10200A 10150B 10100C 1050D 111A 112B 113C 114D 12并联电容器A 12并联调相机B 12并联静止补偿器C 12串联补偿电容器D 132A 131.5B 13不变C 13D 14A 14220B 14330C1±0.5±0.2±0.8±14500D 15杆塔A 15保护包皮B 15绝缘子C 15金具D 16电阻率A 16导线的截面积B 16长度C 16以上均是D 17牛顿-拉夫逊法A 17高斯-赛德尔法B 17积分法C 17差分法D 18阻抗A 18电流B 18有功C 18无功D 19变电站A 19换流站B 19用户侧C 19发电厂D 20事故备用A 20检修备用B 20负荷备用C 20国民经济备用D 210A 211B 212C 213D 221A 225B 2230C 2225D 23SCADA A 23AGC B 23网络应用分析C 23RTU D 24抑制短路容量A 24合理利用一次能源B 24利用时间差C 24承受较大的冲击负荷D 2530%-40%A 2540%-50%B 2550%-60C 2560%-70%D 26断路器开关A 26电源侧隔离开关B 26负荷侧隔离开关C 26任意开关D 27高5%A 27低5%B 27相同C 27低10%D 280.2A 280.5B 280.8C281D 29电阻A 29电抗B 29阻抗C 29长度D 30三相短路A 30两相短路B 30两相短路接地C 30单相接地短路D。

1.那些实验是在E M S平台下进行？那些实验是在D T S平台下进行？EMS：1）电力系统有功功率分布及分析；2）电力系统无功功率分布及分析；3）电力系统综合调压措施分析；4）电力系统有功-频率分布；5）电力系统潮流控制分析；6）电力系统对称故障计算及分析；7）电力系统不对称故障及计算分析DTS：1）电力系统继电保护动作特性分析；2）电力系统稳定性计算及分析；3）电力系统继电保护动作情况与系统稳定性关系分析2.欲调节电压幅值，调有功P有效还是无功Q有效？为什么？1）电压对无功变化更敏感，有功虽然对电压也有影响但是比较小2）只考虑电压降落的纵分量：△U=(PR+QX)/U，从公式看出，电压降落跟有功P和无功Q都有关系，只不过在高压输电系统中，电抗X>>R，这样，QX在△U的分量更大，调节电压幅值就是在调节无功。

3.重合闸有什么好处？若电气故障设为三相短路，故障分别持续t1和t2时长，则两个实验结果有什么不同？重合闸好处：1）在线路发生暂时性故障时，迅速恢复供电，从而提高供电可靠性；2）对于有双侧电源的高压输电线路，可以提高系统并列运行的稳定性，从而提高线路的输送容量；3）可以纠正由于断路器机构不良，或继电器误动作引起的误跳闸故障延时长的接地距离一段动作次数，相间距离一段动作次数，三相跳开次数比故障延时短的多，开关三相跳开的次数多。

4,.以实验为例，举例说明继电保护对暂态稳定的影响？实验八中，实验项目一体现出选保护具有选择性，当其故障范围内出现故障时，有相应的断路器动作跳闸。

实验项目二体现出保护是相互配合的。

当本段拒动时，由上一级出口动作跳闸。

实验项目三做的是自动重合闸的“前加速”和“后加速”保护。

继电保护快速切除故障和自动重合闸装置就是使故障对系统的影响降到最低，尽早的将故障切除能避免故障电流对设备的冲击减小对系统的扰动，有利于暂态稳定的实现。

5.·在电力系统潮流控制分析试验中，可以通过改变发电机的无功进行潮流调整，也可以通过改变发电机所连升压变压器的分接头进行潮流调整，实验过程中这两项调整对发电机的设置有何不同？为什么？改变发电机无功：设置发电机无功时以10MVAR增长。

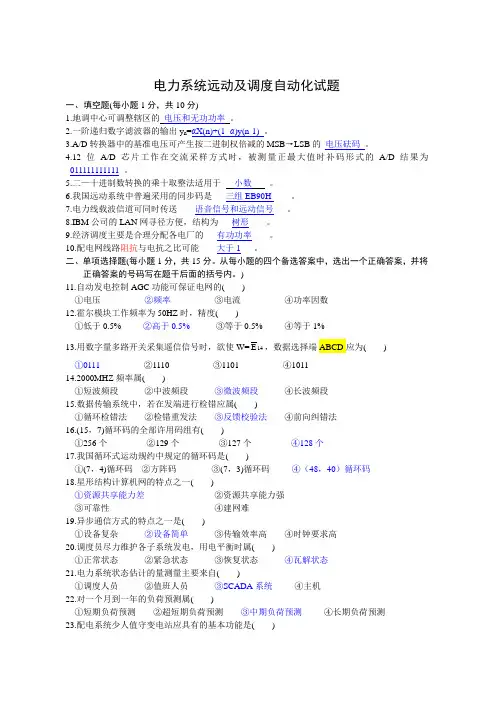

电力系统远动及调度自动化试题一、填空题(每小题1分，共10分)1.地调中心可调整辖区的_电压和无功功率_。

2.一阶递归数字滤波器的输出y n=αX(n)+(1-α)y(n-1)_。

3.A/D转换器中的基准电压可产生按二进制权倍减的MSB→LSB的_电压砝码_。

4.12位A/D芯片工作在交流采样方式时，被测量正最大值时补码形式的A/D结果为_011111111111_。

5.二—十进制数转换的乘十取整法适用于___小数____。

6.我国远动系统中普遍采用的同步码是___三组EB90H ____。

7.电力线载波信道可同时传送____语音信号和远动信号___。

8.IBM公司的LAN网寻径方便，结构为___树形____。

9.经济调度主要是合理分配各电厂的___有功功率____。

10.配电网线路阻抗与电抗之比可能____大于1___。

二、单项选择题(每小题1分，共15分。

从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。

)11.自动发电控制AGC功能可保证电网的( )①电压②频率③电流④功率因数12.霍尔模块工作频率为50HZ时，精度( )①低于0.5% ②高于0.5%③等于0.5% ④等于1%13.用数字量多路开关采集遥信信号时，欲使W=E14，数据选择端ABCD应为( )①0111②1110 ③1101 ④101114.2000MHZ频率属( )①短波频段②中波频段③微波频段④长波频段15.数据传输系统中，若在发端进行检错应属( )①循环检错法②检错重发法③反馈校验法④前向纠错法16.(15，7)循环码的全部许用码组有( )①256个②129个③127个④128个17.我国循环式运动规约中规定的循环码是( )①(7，4)循环码②方阵码③(7，3)循环码④（48，40）循环码18.星形结构计算机网的特点之一( )①资源共享能力差②资源共享能力强③可靠性④建网难19.异步通信方式的特点之一是( )①设备复杂②设备简单③传输效率高④时钟要求高20.调度员尽力维护各子系统发电，用电平衡时属( )①正常状态②紧急状态③恢复状态④瓦解状态21.电力系统状态估计的量测量主要来自( )①调度人员②值班人员③SCADA系统④主机22.对一个月到一年的负荷预测属( )①短期负荷预测②超短期负荷预测③中期负荷预测④长期负荷预测23.配电系统少人值守变电站应具有的基本功能是( )①自动重合闸功能②变电站综合自动化功能③遥控功能④遥信功能24.配电自动化系统用控制功能减负荷时通过DMS的( )①SCADA功能②LM功能③SCADA/LM功能④GIS/LM功能25.馈电线自动化系统应有( )①无功调节功能②有功调节功能③故障定位功能④电容器投切功能三、简答题(每小题5分，共40分)26.电网调度自动化应有哪些功能?SCADA功能、AGC功能、EDC功能、EMS功能。

电力系统远动及调度自动化试题——应用题 计算题P16：1。

用四位十进数显示的RTU 测量500kV 母线电压，运行时有5％波动。

装置中用12位A/D 芯片工作于交流采样方式对变送器输出直流电压进行采样。

A/D 芯片基准电压为5V ，（即LSB=2。

4414MV ）。

求当输入A/D 芯片模拟电压u i =4.6666V 时补码形式的A/D 转换结果?解:D +=U i LSB ==46666000244141911.. D ==011101110111B2.RTU 中12A/D 芯片工作于±10V 交流采样方式，基准电压为10V,求:当输入模拟电压有效值Ui=3。

1013V 时负最大值时补码形式的A/D 结果?(并分别用二进数和十六进数表示）解：LSB ＝U 基准/D 最大＝10000/2047=4。

885mVD +=898004885.01013.32=⨯=LSB iU原码形式 D —m== 101110000010B ， D —mH = －382H补码形式 D —m=补= 110001111110B ， D —mH 补 = 147EH3。

用四位十进数显示的RTU 测量5000A 母线电流，运行时有5%波动。

装置中用10位A/D 芯片工作于±5V 交流采样方式对变送器输出交流电压进行采样。

A/D 芯片基准电压为5V.求：当输入A/D 芯片模拟电压有效值 U i =3。

2666V 时负最大值时补码形式的A/D 转换结果？（用二进数、十六进数表示）4。

某RTU 中用10位逐次逼近型A/D 芯片工作于±5V 交流采样方式，求当输入A/D 芯片模拟电压有效值为3。

35V 时，负最大值时刻补码形式的A/D 结果（用二进数、十六进数表示）？5。

某RTU 中10位A/D 芯片工作于±10V 交流采样方式,其基准电压为10V （即LSB=19。

53125mv ）,求当输入模拟电压u i =5。
