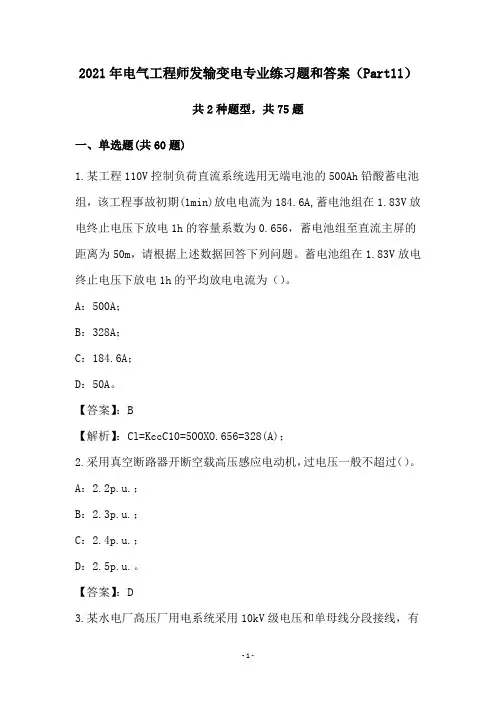

2021年电气工程师发输变电专业练习题和答案（Part11）共2种题型，共75题一、单选题(共60题)1.某工程110V控制负荷直流系统选用无端电池的500Ah铅酸蓄电池组，该工程事故初期(1min)放电电流为184.6A,蓄电池组在1.83V放电终止电压下放电1h的容量系数为0.656，蓄电池组至直流主屏的距离为50m，请根据上述数据回答下列问题。
蓄电池组在1.83V放电终止电压下放电1h的平均放电电流为（）。
A：500A；B：328A；C：184.6A；D：50A。
【答案】：B【解析】：Cl=KccC10=5OOXO.656=328(A)；2.采用真空断路器开断空载高压感应电动机，过电压一般不超过（）。
A：2.2p.u.；B：2.3p.u.；C：2.4p.u.；D：2.5p.u.。
【答案】：D3.某水电厂髙压厂用电系统采用10kV级电压和单母线分段接线，有关配电装置应如何考虑。
下列不属于开关柜应具有的防误功能的有（）。
A：防止谈分合断路器；B：防止带负荷分离隔离开关；C：防止接地开关合上时送电；D：防止影响设备安全运行的大量尘埃进入。
【答案】：D【解析】：参考 DL/T5153—2002第8.1.2条。
4.6?63kV系统可采用中性点不接地系统，以提高供电连续性但单相接地电流大于允许值时，可装设消弧线圏。
如本变电所无中性点引出，应该（）。
A：增加一台接地变压器；B：另选接地点；C：在邻近变电所装设D：由系统解决。
【答案】：A【解析】：如本变电所无中性点引出，应该设专用接地变压器规程。
5.某水电厂髙压厂用电系统采用10kV级电压和单母线分段接线，有关配电装置应如何考虑。
开关柜防护等级分四类，其中IP3X的含义是（）。
A：能阻挡直径或厚度大于3. 5mm的工具、金属丝等物体进入；B：能阻挡直径或厚度大于3. Omm的工具、金属丝等物体进入；C：能阻挡直径或厚度大于2. 5mm的工具、金属丝等物体进入；D：能阻挡直径或厚度大于2. Omm的工具、金属丝等物祕进入。
直流系统检修维护现场作业指导书1 适用范围1.1本指导书适用于变电站、开闭所直流系统的检修维护及常见故障处理.1。
2本指导书目标是使专业人员现场检修作业规范化、提高工作效率、防止直流系统事故的发生。
2 引用标准DL/T5120—2000小型电力工程直流系统设计规程DL/T724—2000电力系统用蓄电池直流电源装置运行与维护技术规程DL/T637—1997阀控式密封铅酸蓄电池订货技术条件GB13337。
1—91固定型防酸式铅酸蓄电池技术条件GB50172-92电气装置安装工程蓄电池施工及验收规范GB50150—91电气装置安装工程电气设备交接试验标准电力工程直流系统设计手册/白忠敏等编著中国电力出版社1998《山西省电力公司直流系统技术管理条例》3 日常维护周期及项目3.1日常维护周期3。
1。
1防酸蓄电池：每月对所辖变电站、开闭所直流系统全部蓄电池的单体端电压、密度和温度测记维护一次。
典型电池(或称领示电池）电压、比重和温度的测量，有人值守的变电站每周一次，无人值守变电站、开闭所,每月至少一次。
3.1。
2阀控式蓄电池:每月对所辖变电站、开闭所直流系统全部蓄电池的单体端电压和温度测记维护一次.无人值守变电站、开闭所，每月至少一次。
3.1.3新安装或大修中更换过电解液的防酸蓄电池组，第一年，每六个月进行一次核对性放电；运行一年后的防酸蓄电池组,1-2年进行一次核对性放电，特殊情况，经各单位分管直流的总工（副总）批准的除外。
3.1。
4新安装的阀控式蓄电池组，虽然已在生产厂内进行了初充电,但应进行全容量放电试验验收（即：容量验收试验)，以后每隔2-3年进行一次全容量放电试验。
运行了六年以后的阀控式蓄电池，应每年作一次全容量放电试验。
3.1。
5充电机每年进行一次稳压稳流精度及纹波系数试验。
3。
1。
6充电机的交流、直流过、欠压，直流过流定值每年进行一次传动试验。
3。
1。
7每年校验一次直流输出电压表、电流表。
直流系统运行规程1范围本规定了直流系统的管理、运行方式、操作维护及事故处理。
本标准适应于小三峡公司大峡水电站。
2引用标准下列标准包含的条文，通过在本标准中引用而构成标准的条文，在标准出版时，所示版本均为有效。
电力部80——电力工业技术管理法规水电部72——电气事故处理规程3下列人员应通晓本规程4直流系统运行规定4．1直流电是我厂微机保护、自动控制、机组起励、信号装置、事故照明以及开关操作和计算机监控系统的主要电源。
在厂用电中断时，必须保证直流系统稳定、可靠和连续供电。
4．2直流系统所属设备均属厂内管辖，当班值长有权决定直流系统的运行方式。
直流系统设备停送电操作由值长统一指挥。
4．3AS设备停电检修，应轮换进行，并且必须保证至少应有一组直流设备处于正常运行状况。
4．4凡在直流系统设备上进行特殊试验或对设备结构更改，均应有正式批准的方案和图纸。
4．5禁止在直流系统回路上装设与生产无关的负载。
4．6凡涉及在两组直流设备上工作、试验等，均应经发电部批准。
4．7直流系统各级保险容量的选择，应严格按整定值合理配置。
保证在设备操作，特别是在事故情况下，各电气设备操作或联动的可靠性。
4．8蓄电池室应经常保持干燥、清洁和良好的通风，严禁在蓄电池室风点火、吸烟和安装发生电气火花器具4．9蓄电池室应设有通、排风口，由专设的通排风机通过通风管道、通风口，排除室风酸气和可爆气体，通入新空气以防止蓄电池产生可爆气体。
因此，蓄电池室通排风机以及附属设备，必须完好和投入正常运行，风门须打开，金属网必须完整和无积灰堵塞。
4．10直流电源或负载电缆更换，变动或拆装，以及新布置直流电缆，必须校验极性正确。
5．直流系统运行方式5．1 220V蓄电池每组配置一套充电—浮充电可控硅装置，两组蓄电池各接一段母线。
母线间设置联络开关，在正常情况下此联络开关断开，蓄电池组与其对应的充电（浮充电）设备并列运行，浮充电设备主要承担母线上的经常负荷，同时以很小电流向蓄电池充电。
定值变更信息 ${dzdedit} 编制（申请）核对 审核 批准 执行 校对 运行 生技${created by} ${checku pby} ${check ag} ${approvedby}${create date} ${checku pdate} ${check agdate} ${approveddate}替代信息 该单替代原定值单（定值单编号：${cancelfv}），原定值单作废。
4J 盘设备（系统）定值单序号设备名称 设备编号 型号 位置 整定值（A ） 允许偏差 投运时间 备注1 4号机水导1号油泵电源 4J-1-1T2S160R25 4J 自用盘 长延时动作电流11 2013.4.11短延时动作电流 速断动作电流 250 2 4号机在线监测电源 4J-1-2 T2S160R25 4J 自用盘 长延时动作电流252013.4.11短延时动作电流 速断动作电流 250 3 4号机调速器滤油机电源 4J-1-3 T2S160R63 4J 自用盘 长延时动作电流25.2 2013.4.11短延时动作电流 速断动作电流 630 4 4号机水导油槽电热器电源 4J-1-4 T2S160R25 4J 自用盘 长延时动作电流11 2013.4.11短延时动作电流 速断动作电流 250 5 4号机水工观测电源 4J-1-5 T2S160R25 4J 自用盘 长延时动作电流102013.4.11短延时动作电流 速断动作电流 87.5 6 4号机励磁调节器电源 4J-1-6 T2S16063 4J 自用盘 长延时动作电流25.2 2013.4.11短延时动作电流 速断动作电流 630 7 4号机调速器1号油泵电源 4J-1-7 T2S160R100 4J 自用盘长延时动作电流76 2013.4.11短延时动作电流 速断动作电流 1000 8 备用 4J-1-8 T4S250R160 4J 自用盘长延时动作电流2013.4.11短延时动作电流 速断动作电流定值变更信息 ${dzdedit} 编制（申请）核对 审核 批准 执行 校对 运行 生技${created by} ${checku pby} ${check ag} ${approvedby}${create date} ${checku pdate} ${check agdate} ${approveddate}替代信息 该单替代原定值单（定值单编号：${cancelfv}），原定值单作废。
机组直流系统小开关上下级配合一览表1
机组直流系统小开关上下级配合一览表2
机组直流系统小开关上下级配合一览表3
机组直流系统小开关上下级配合一览表4
机组直流系统小开关上下级配合一览表5
机组直流系统小开关上下级配合一览表6
机组直流系统小开关上下级配合一览表7
机组直流系统小开关上下级配合一览表8
机组直流系统小开关上下级配合一览表9
机组直流系统小开关上下级配合一览表10
机组直流系统小开关上下级配合一览表11
机组直流系统小开关上下级配合一览表11
机组直流系统小开关上下级配合一览表1
机组直流系统小开关上下级配合一览表2
机组直流系统小开关上下级配合一览表1
机组直流系统小开关上下级配合一览表2
机组直流系统小开关上下级配合一览表1
机组直流系统小开关上下级配合一览表2。
水电厂的厂用电与直流系统一、水电厂的厂用电1.水电厂的厂用电概念水电厂机电辅助设备用电及照明用电称为水电厂的厂用电2.厂用电负荷由以下几部分组成一类负荷：重要机械及监控、保护、自动装置等二次设备用电；允许电源中断的时间，仅为电源操作切换时间，它们停止工作后，会引起主机减少出力或停止发电，甚至可能使主机或辅助设备损坏。
对于水电厂的一类负荷，一般都设置两台以上相同的设备，其电源各自独立，当一台设备停电或故障后，另一台设备还可以正常工作，这样就不会因为一台设备故障而影响机组的安全生产。
因此，对于大中型水轮发电机组的机旁动力盘，一般都分成两段，各段电源相互独立，而且两段电源之间还装设有备用电源自动投入装置，两段电源互为备用，以提高供电的可靠性。
二类负荷：次重要机械它们停止工作后，一般不会影响水电站机组的出力，可由运行人员采取措施使它们恢复工作。
允许短时停电数十分钟，但必须设法恢复。
三类负荷：不重要机械，允许较长时间停电，当它们停止工作后，可以较长时间进行修理以恢复工作，不会影响水电站的运行。
水电厂厂用电系统的作用是能够保证各类负荷的正常供电，在事故时能保证一类负荷的供电，来满足水电厂安全、经济、稳定运行的需要。
3、水电厂对厂用电接线的基本要求水电厂厂用电供电可靠性的高低，将直接影响到安全生产的好坏。
为了保证厂用电的连续、可靠供电，厂用电应满足下列基本要求：(1)．安全可靠，运行灵活厂用电接线方式和电源容量应能适应正常供电、事故时备用等方面的要求，同时还应满足切换操作的方便。
一旦发生事故时，应能尽量缩小事故范围，并能将备用电源及设备及时地投入，发生全厂停电时，应能尽快地从系统中取得供电电源。
(2)．投资少，运行费用低，接线简单、清晰在考虑安全可靠的同时，还必须注意到它的经济性。
因为不必要的相互连接，过多的备用设备和备用电源，不但会造成基建投资费用的浪费和运行费用的增加，而且还将使厂用电接线复杂、运行操作繁琐、增加设备的故障机会和维修工作量等。
单选题：1、关于高频开关电源型充电装置，下面哪项技术参数不符合DL/T5044-2014技术规程（）。
（A）稳压精度≤±1% （B）稳流精度≤±1%（C）纹波系数≤0.5% （D）模块均流不平衡度≤±5%答案：A。
根据DL/T5044-2014《电力工程直流电源系统设计技术规程》6.2.1，稳压精度应不大于±0.5%。
2、蓄电池组应满足浮充电时直流母线的电压要求，电池个数应按照（）倍直流电源系统标称电压值确定。
（A）1.15 （B）1.1（C）1.05 （D）1.2答案：C。
根据DL/T5044-2014《电力工程直流电源系统设计技术规程》6.1.1，蓄电池个数“应根据单体电池正常浮充电压值和直流母线电压为1.05倍直流电源系统标称电压值确定”。
3、当无产品资料和厂家推荐值时，阀控式密封铅酸蓄电池的单体浮充电压值不宜选取以下哪项数值（）。
（A）2.23V （B）2.27V（C）2.30V （D）2.25V答案：C。
根据DL/T5044-2014《电力工程直流电源系统设计技术规程》6.1.2.2，阀控式密封铅酸蓄电池的单体浮充电压值宜取2.23~2.27V。
4、根据DL/T5044-2014技术规程要求，高频开关电源模块的功率因数不应小于（）（A）0.85 （B）0.90（C）0.95 （D）0.92答案：B。
根据DL/T5044-2014《电力工程直流电源系统设计技术规程》6.2.1.8，功率因数不应小于0.90。
5、根据DL/T5044-2014技术规程要求，高频开关电源模块交流输入端产生的各高次谐波电流含有率不应大于（）（A）20% （B）25%（C）30% （D）15%答案：C。
根据DL/T5044-2014《电力工程直流电源系统设计技术规程》6.2.1.8，高频开关电源模块交流输入端产生的各高次谐波电流含有率不应大于30%。
6、下列哪一项不属于充电装置额定电流选择原则（D）（A）满足浮充要求（B）满足初充电要求（C）满足均充电要求（D）满足冲击负荷电流要求答案：D。
4. 操作队交直流熔丝（控制开关）运行维护标准化作业指导卡1总则1.1 交直流回路的熔丝（控制开关）应满足逐级配合的原则，级差符合有关规程要求。
1.2 操作队应建立变电站每个回路交直流熔丝（控制开关）的参数表，即交直流熔丝（控制开关）配置一览表（格式参见附件1～附件3）或直接在交直流系统图（含电压互感器二次回路）中标明各回路熔丝（控制开关）参数，通过交直流系统图或交直流熔丝（控制开关）配置一览表可以清晰核对熔丝的上下级配合关系。
1.3 备用熔丝（控制开关）运行维护要求。
（1）每种型号熔丝，变电站中应至少有3个备品，每种型号控制开关，变电站应根据实际情况有足够的备品。
（2）备用熔丝（控制开关）应定量定位、分类存放并确保质量良好，在存放备用熔丝（控制开关）的地方应有备用熔丝使用情况登记表。
2 建立交直流熔丝（控制开关）检查核对制度2.1操作队应建立熔丝（控制开关）检查更换记录表（具体格式参见变电站管理规范），定期对熔丝（控制开关）进行检查。
对存在问题的应及时进行更换，并做好记录。
2.2 运行人员结合停电对各回路的熔丝（控制开关）进行检查，主要检查项目。
（1）对照交直流熔丝（控制开关）配置一览表或图检查各回路熔丝（控制开关）额定电流等参数是否符合要求，对不符合要求的要及时报告有关技术管理部门并进行处理，防止熔丝（控制开关）越级熔断（脱扣）。
（2）熔丝（控制开关）是否完好，对存在接触不良或端帽松动等问题要及时处理。
（3）检查直流回路所用控制开关是否使用专用直流控制开关。
（4）对更换的熔丝（控制开关）要做好记录。
3附件3.1 站用交流系统熔丝（控制开关）配置一览表（范本）（见附件1）3.2 直流系统熔丝（控制开关）配置一览表（范本）（见附件2）3.3 电压互感器熔丝（控制开关）配置一览表（范本）（见附件3）附件1：66kV六合变电站用交流系统熔丝（控制开关）配置一览表附件2：66kV六合变电站直流系统熔丝（控制开关）配置一览表电压互感器熔丝（控制开关）配置一览表5. 变电站直流接地故障处理标准化作业指导卡注 1. 如运行人员按上述处理步骤仍无法确定接地故障位置，应及时通知有关专业人员处理。
