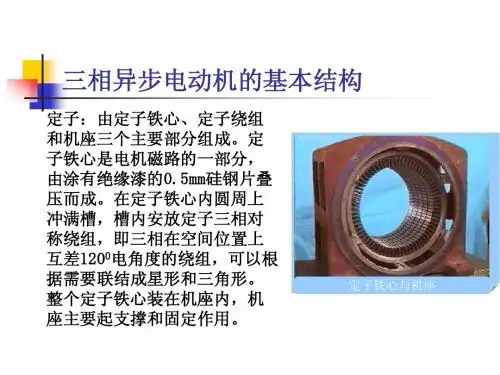

三相异步电动机定子铁芯定子铁芯是电机磁路的一部分

？异步电动机的结构主要由两个基本部分组成，即定子（静止部分）和转子（旋转部分）。

一．定子它由定子铁心、定子绕组和机座等部分组成。

（1）定子铁心。

它是电动机磁路的一部分，由0.35～0.5mm厚表面涂有绝缘漆或氧化膜的薄硅钢片叠压而成，固定在机座内。

定子铁心的内圆冲有均匀分布的槽口，用来嵌放三相定子绕组。

绕组与铁心之间是互相绝缘的。

（2）定子绕组。

由于它是能量转换的“枢纽”，又称电枢绕组。

它是异步电动机的电路部分，通入三相电源后，就会产生三相旋转磁场。

三相定子绕组是3个彼此独立、按一定方式连接的对称绕组，它们按一定的空间角度依次嵌在定子槽内。

为了便于变换接法，绕组6个端头都引到接线盒内。

（3）机座。

它一般由铸铁或铸钢制成。

其作用是固定定子铁心和定子绕组。

机座两端的两个端盖，以支承转子轴。

二．转子它是异步电动机的旋转部分，电动机的工作转矩就是从转子轴上输出的。

它由转子铁心、转子绕组和转轴3部分组成。

（1）转子铁心。

它是电动机磁路的一部分，是由圆形薄硅钢片叠装而成。

在硅钢片外圆上冲有均匀分布的槽口，用来嵌放转子绕组。

转子铁心压装在轴上。

（2）转子绕组。

它又分为笼型和线绕式两种。

目前中小型异步电动机的笼型转子，一般都用熔化的铝浇入转子铁心槽内，并将两个端环（短路环）与冷却用风扇浇铸在一起而成。

由于转子绕组形状像鼠笼，故称为笼型异步电动机。

线绕式转子绕组和定子绕组相似，也是三相对称绕组，一般都接成星形。

3个出线端通过转轴内孔分别接到与转轴固定的3个铜制互相绝缘的滑环上（集电环），滑环靠电刷与外接变阻器电路相连接，接入变阻器主要是为了改善电动机的起动性能或调节电动机的转速。

（3）转轴。

它主要是支承转子及传递转矩，并保证定、转子之间各处均匀的空气隙。

空气隙也是电机磁路的一部分，空气隙越小，功率因数越高，空载电流越小。

一般中小型电动机的气隙0.2～1.5mm。

三相异步电动机的基本结构一、定子结构定子是电动机的固定部分，通常由铁心、绕组和端盖等部分组成。

1.铁心：定子的铁心是由大块的铁芯叠压而成，用来提供磁导磁通磁路。

铁芯通常由硅钢片制成，以减小磁导率和交流磁通的损耗。

2.绕组：绕组是定子中最关键的组成部分，它是由铜或铝线绕制的线圈。

绕组一般分为槽绕组和分布绕组两种形式。

槽绕组是将线圈绕制在定子铁心槽内，使其更牢固稳定。

槽绕组的优势是能够承受较大的电流和功率，并具有较高的电气效率。

然而，槽绕组的制造工艺较为复杂，成本较高。

分布绕组是将线圈分布在定子铁心表面或槽外，可以简化制造工艺和降低成本。

但分布绕组的缺点是绕组不够紧凑，散热效果不佳，电机体积较大。

3.端盖：定子的两端通常有两个端盖，用来固定绕组。

端盖还可以起到密封和保护定子的作用。

二、转子结构转子是电动机的转动部分，它与定子之间通过电磁感应产生力矩。

1.铁心：转子的铁心通常由大块的铁芯叠压而成，和定子的铁心类似。

不过，转子的铁芯通常采用气隙槽设计，用来减小铁心铁芯的损耗。

2.绕组：转子的绕组通常采用螺旋形绕组，以增加绕组导电面积。

绕组的导线常采用铜材质，因为铜具有良好的导电性能。

3.短路环：转子绕组上通常有两个短路环，它们连接绕组的两端。

短路环的作用是在转子绕组与定子磁场之间产生闭合回路，使得转子感应出的磁场与旋转方向一致。

三、末端结构末端是将电动机与外部电源连接的部分，它通常包括轴承和端盖。

1.轴承：电动机的转子通常通过两个轴承支撑。

一般有一轴承位于电机的前端，另一轴承位于电机的后端。

轴承用于支撑转子的旋转并减小转子与定子之间的摩擦损耗。

2.端盖：末端的两个端盖用来固定轴承，保护轴承不受外界物体的侵害。

端盖还可以起到密封和散热的作用。

除了上述基本结构，三相异步电动机还包括一些辅助部件，如风扇和冷却器。

风扇用于冷却电动机，防止过热。

冷却器通常通过循环冷却剂将电机内部的热量带走，提高电机的工作效率。

总之，三相异步电动机的基本结构包括定子、转子和末端部分。

三相交流异步电动机的结构三相交流异步电动机是一种常见的电动机类型，广泛应用于各个领域。

它由定子和转子两部分组成，具有复杂的结构和运行原理。

本文将对三相交流异步电动机的结构进行详细介绍。

我们来看一下三相交流异步电动机的定子结构。

定子是电动机的固定部分，由定子铁心和定子绕组组成。

定子铁心通常由硅钢片叠压而成，以减小磁滞和涡流损耗。

定子绕组则由三个相互平衡的绕组组成，分别称为A相、B相和C相。

这三个绕组分布在定子铁心的三个对称位置上，相互之间呈120度夹角。

接下来，我们来看一下三相交流异步电动机的转子结构。

转子是电动机的旋转部分，它位于定子内部，并通过轴承与定子连接。

转子通常采用串激式结构，由铸铁或铝合金制成。

在转子的铁心上，有一些槽槽，用于安装转子绕组。

转子绕组通常由导体材料制成，并与定子绕组相连。

三相交流异步电动机的运行原理是基于电磁感应的。

当三相交流电源加到定子绕组上时，会在定子绕组中产生旋转磁场。

这个旋转磁场会感应转子绕组中的电动势，从而使转子绕组中产生电流。

由于转子绕组中的电流与定子绕组中的旋转磁场之间存在相对运动，所以转子绕组会受到电磁力的作用，从而产生转矩。

这个转矩将驱动转子旋转，从而实现电动机的工作。

除了定子和转子，三相交流异步电动机还包括一些其他的部件。

例如，定子和转子之间有一定的气隙，以减小磁滞和涡流损耗。

另外，电动机还有冷却系统，用于散热和保护电机。

在一些大型电动机中，还有轴承和齿轮箱等附属设备。

三相交流异步电动机是一种结构复杂的电动机，由定子和转子两部分组成。

它的工作原理是基于电磁感应的，通过定子绕组产生旋转磁场，从而驱动转子旋转。

除了定子和转子，电动机还包括其他的部件，如气隙、冷却系统和附属设备。

通过深入了解三相交流异步电动机的结构和工作原理，我们可以更好地理解它的工作过程和应用领域。

第2篇 三相异步电动机交流电机可分为异步电机和同步电机两大类。

异步电机主要用作电动机，将交流电能转换为机械能，去拖动各种生产机械。

异步电动机有三相的，也有单相的。

现代各种生产机械大都采用三相异步电动机来驱动。

例如，在发电厂中，水泵、风机、球磨机等锅炉和汽机的附属设备大多采用三相异步电动机来驱动。

在工业生产中，各种金属切削机床、起重机、锻压机、传送带等生产机械也都广泛采用三相异步电动机来驱动。

而单相异步电动机常用于功率不大的电动工具、家用电器、医疗器械、农用机械等各种轻型电动设备中。

异步电动机所以能得到这样广泛的应用，是由于它具有结构简单、制造容易、运行可靠、价格较低以及效率较高等优点。

但是，它也具有调速性能较差和功率因数较低等缺点。

本篇重点研究三相异步电动机的基本工作原理及结构、交流绕组及其电动势和磁动势、三相异步电动机的基本理论和基本性能，最后对单相异步电动机作简单介绍。

第7章 三相异步电动机的基本工作原理和结构[内容]本章首先介绍三相异步电动机的基本结构，然后分析三相异步电动机的基本工作原理，并重点讲述转差率的概念及异步电机的三种运行状态，最后介绍异步电动机的铭牌和主要系列。

[要求]● 掌握三相异步电动机的基本结构、笼型转子和绕线转子的结构特点。

● 掌握三相异步电动机的基本工作原理、转差率的概念及三种运行状态。

● 掌握三相异步电动机的额定值，了解三相异步电动机的主要系列。

7.1三相异步电动机的基本结构异步电动机的结构如图7.1.1所示，它主要由定子和转子两大部分组成。

转子装在定子腔内，定、转子之间有一缝隙，称为气隙。

图7.1.1 笼型异步电动机的构造一、定子部分定子部分主要由定子铁心、定子绕组和机座三部分组成。

定子铁心是电机磁路的一部分。

为减少铁心损耗，一般用导磁性能良好的0.5 mm厚的硅钢片叠成，并压装在机座内，如图7.1.2(a)所示。

定子铁心叠片的内圆周冲有嵌放绕组的槽，故又称为冲片。

三相异步电动机结构详细图解图１封闭式三相异步电动机的结构1—端盖２—轴承3—机座4—定子绕组５—转子6—轴承７—端盖8—风扇９—风罩10—接线盒异步电动机的结构也可分为定子．转子两大部分。

定子就是电机中固定不动的部分,转子是电机的旋转部分。

由于异步电动机的定子产生励磁旋转磁场,同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。

另外,定.转子之间还必须有一定间隙(称为空气隙)，以保证转子的自由转动。

异步电动机的空气隙较其他类型的电动机气隙要小,一般为0.2mm～2mm。

三相异步电动机外形有开启式.防护式.封闭式等多种形式,以适应不同的工作需要。

在某些特殊场合，还有特殊的外形防护型式，如防爆式．潜水泵式等。

不管外形如何电动机结构基本上是相同的。

现以封闭式电动机为例介绍三相异步电动机的结构。

如图1所示是一台封闭式三相异步电动机解体后的零部件图。

1.定子部分定子部分由机座．定子铁心.定子绕组及端盖．轴承等部件组成。

(１)机座。

机座用来支承定子铁心和固定端盖。

中．小型电动机机座一般用铸铁浇成,大型电动机多采用钢板焊接而成。

(２)定子铁心。

定子铁心是电动机磁路的一部分。

为了减小涡流和磁滞损耗，通常用0.5ｍｍ厚的硅钢片叠压成圆筒，硅钢片表面的氧化层（大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。

(a)直条形式(b)斜条形式图２笼型异步电动机的转子绕组形式(3)定子绕组。

定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜(或铝)导线绕制的绕组联接而成。

它的作用就是利用通入的三相交流电产生旋转磁场。

通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。

槽口用槽楔(一般为竹制)塞紧。

槽内绕组匝间.绕组与铁心之间都要有良好的绝缘。

如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边)，还要加放层间绝缘。

三相异步电动机的结构原理（定子、转子）讲解三相异步电动机定子电动机的静止部分称为定子，其组成部分主要包括定子铁芯、定子绕组、机座等部分。

定子铁芯：定子铁芯的作用是作为电机磁路的一部分，并在其上放置定子绕组。

定子铁芯一般由0.35～0.5毫米厚，表面涂有绝缘漆的环状冲片槽的硅钢片叠压而成，如右图所示。

定子绕组：定子绕组是电动机的电路部分，通入三相交流电，产生旋转磁场。

小型号异步电动机定子绕组通常用高强度漆包线（铜线或铝线）绕制成各种线圈后，在嵌放在定子铁芯槽内。

大中型电动机则用各种规格的铜条经过绝缘处理后，再嵌放在定子铁芯槽内。

为了保证绕组的各导电部分与铁芯之间的可靠绝缘以及绕组本身之间的可靠绝缘，故在定子绕组制造过程中采取了许多绝缘措施，三相异步电动机定子绕组的主要绝缘项目有以下三种：1.对地绝缘：定子绕组整体与定子铁心之间的绝缘。

2.相间绝缘：各相定子绕组之间的绝缘。

3.匝间绝缘：每相定子绕组各线匝之间的绝缘。

定子三相绕组的槽内嵌放完毕后共有六个出线端引到电动机机座的接线盒内，可按需要将三相绕组接成星形接法（Y接）或三角形接法（△接），如右图所示。

机座：它的作用是固定定子铁芯和定子绕组，并以两个端盖支撑转子，同时起保护整台电动机的电磁部分和散发电动机运行中产生的热量，一般是铁或铝铸造而成。

三相异步电动机转子转子是电动机的旋转部分，包括转子铁芯，转子绕组和转轴等部分。

•转子铁芯：作为电机磁路的一部分，并放置转子绕组。

一般由0.5毫米厚的硅钢片冲制叠压而成。

如右图所示。

•转子绕组：其作为切割定子磁场，产生感应电动势和电流，并在旋转磁场的作用下受力使转子转动。

根据构造的不同可分为鼠笼式和绕线式转子两种类型。

1.鼠笼式转子：它的结构是转子铁芯的槽沟内插入铜条，在铜条两端焊接两个铜环，如下图（a）所示。

这样转子绕组好像一个鼠笼型转子。

为了节约铜材和便于制造。

目前绝大部分鼠笼均采用铝代替。

如下图（b）所示。

三相异步电动机的结构、原理以及起动和反转的方法一、三相异步电动机的结构三相异步电动机主要由定子和转子两部分组成。

定子是电动机的固定部分，主要由定子铁心、定子绕组和机座组成。

转子是电动机的旋转部分，主要由转子铁心、转子绕组和转轴组成。

1. 定子定子铁心是电动机的磁路部分，由0.5mm厚的硅钢片叠压而成，以减少铁心损耗。

定子绕组是电动机的电路部分，由三个独立的线圈组成，分别称为A 相、B相和C相绕组。

它们按照一定的空间角度分布在定子铁心上，以产生旋转磁场。

机座是电动机的支撑部分，通常由铸铁或钢板制成，用于固定和保护定子和转子。

2. 转子转子铁心也是由硅钢片叠压而成，但比定子铁心略小。

转子绕组是电动机的另一部分电路，由三个独立的线圈组成，分别称为a相、b相和c相绕组。

它们与定子绕组具有相同的空间角度分布，以产生旋转磁场。

转轴是电动机的旋转部分，由钢或铝合金制成，用于支撑和传递扭矩。

二、三相异步电动机的原理三相异步电动机的工作原理基于电磁感应定律和电磁力定律。

当三相交流电通过定子绕组时，会在定子铁心中产生旋转磁场。

这个旋转磁场会切割转子绕组，根据电磁感应定律，会在转子绕组中产生感应电流。

这个感应电流与旋转磁场相互作用，产生电磁力。

由于电磁力的作用，转子会旋转起来。

当转子的转速低于旋转磁场的转速时，称为异步电动机。

由于转子的转速与旋转磁场的转速之间存在差异，因此称为异步电动机。

当异步电动机的负载增加时，转子的转速会降低；当负载减少时，转子的转速会增加。

这种特性使得异步电动机非常适合作为各种机械设备的驱动装置。

三、三相异步电动机的起动方法1. 直接起动直接起动是将电动机直接接入电网，通过控制开关或接触器来控制电动机的起动和停止。

这种起动方法简单、经济、可靠，适用于小容量电动机的起动。

但是，对于大容量电动机来说，直接起动会产生较大的电流冲击和机械冲击，对电网和机械设备造成不良影响。

2. 降压起动降压起动是通过降低电动机端电压来减小起动电流的方法。

三相异步电动机的结构原理讲解一、定子结构和原理：定子是三相异步电动机的固定部分，由定子铁心、定子绕组、绝缘等组成。

1.定子铁心：定子铁心是由数个片状硅钢片按一定顺序叠压而成。

硅钢片的选用是为了减小铁心磁阻，提高定子的磁路性能。

同时，定子铁心还具有良好的导热性能，可有效散热。

2.定子绕组：定子绕组包括三个相互独立的绕组，分别为A相、B相和C相绕组。

每个绕组由若干匝的导线组成，绕制在定子铁心上，形成三相对称的绕组结构。

3.定子绕组的原理：当三相对称的交流电流通过定子绕组时，形成的旋转磁场会与转子中的永磁体相互作用，从而产生力矩使转子旋转。

这就是定子绕组的工作原理。

二、转子结构和原理：转子是三相异步电动机的旋转部分，由转子铁心和永磁体组成。

1.转子铁心：转子铁心采用实心圆筒形结构，通过数个槽槽将定子绕组连接起来。

槽槽的数量和形状是根据电机的工作性能和要求确定的。

2.转子永磁体：转子永磁体通常由强磁性材料制成，常见的有永磁体磁体和磁体磁体两种。

永磁体通过磁场与旋转磁场相互作用，从而产生力矩使转子转动。

三、工作过程：1.激磁建立：当三相交流电流通过定子绕组时，形成一个旋转磁场。

此时，转子处于空转状态，即转子没有旋转。

2.转矩产生：在激磁建立后，通过外界力矩的作用，使转子开始旋转。

转子旋转时，旋转磁场与转子中的永磁体相互作用，产生力矩，驱动转子继续旋转。

3.转速调节：根据电机的负载情况，可以通过改变定子绕组的电流，从而调节转子旋转的速度。

当电机负载增加时，通过增加定子绕组的电流可以提高转子的转速，反之亦然。

总结：三相异步电动机的结构包括定子和转子两部分。

定子绕组通过三相交流电流形成旋转磁场，与转子中的永磁体相互作用，产生力矩驱动转子旋转。

通过激磁建立、转矩产生和转速调节三个阶段，实现电动机的正常工作。

三相异步电动机具有结构简单、制造成本低、可靠性高等优点，广泛应用于各个领域。

三相异步电动机的工作原理（如何产生旋转磁场并转动）文章目录旋转磁场产生原理旋转磁场的方向旋转磁场的转速三相异步电动机的工作原理是根据电磁感应原理而工作的，当定子绕组通过三相对称交流电，则在定子与转子间产生旋转磁场，该旋转磁场切割转子绕组，在转子回路中产生感应电动势和电流，转子导体的电流在旋转磁场的作用下，受到力的作用而使转子旋转。

下面，我们分析旋转磁场的产生，电动机的旋转、转差率及转向。

旋转磁场产生原理三相异步电动机的定子铁芯中放置三相结构完全相同的绕组U、V、W，各相绕组在空间上互差120°电角度，如下图所示，向这三相绕组通入对称的三相交流电，如图（b）（c）所示。

下面我们以两极电动机为例说明电流在不同时刻时，磁场在空间的位置。

下图（b）所示，假设电流的瞬时值为正时是从各绕组的首端流入（用〇中间加个×表示），末端流出（用“⊙”表示），当电流为负值时，与此相反。

（a）简化的三相绕组分布图（b）按星形连接的三相绕组接通三相电源（c）三相对称电流波形图（d）两极绕组的旋转磁场在ωt=0的瞬间，iu=0，iv为负值，iw为正值，如图（c）所示，则V相电流从V2流进，V1流出，而W 相电流从W1流进，W2流出。

利用安培右手定则可以确定ωt=0瞬间由三相电流所产生的合成磁场方向，如图d①所示。

可见这时的合成磁场是一对磁极，磁场方向与纵轴线方向为一致，上方北极，下方是南极。

在ωt=π/2时，经过了四分之一周期，iu由零变为最大值，电流由首端U1流入，末端U2流出；iv仍为负值，U相电流方向与（1）时一样；iw也变为负值，W相电流由W1流出，W2流入，其合成磁场方向如图d②所示，可见磁场方向已经较ωt=0时按顺时针方向转过90°。

应用同样的分析方法可画出ωt=π,ωt=2/3*π,ωt=2π时的合成磁场，分别如图d③，④，⑤所示，由图中可明显地看出磁场的方向逐步按顺时针方向旋转，共计转过360°，即旋转了一周。

温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.电工作业人员必须年满( )岁。

A.15B.16C.17D.18答案:D2. 测量电动机线圈对地的绝缘电阻时摇表的“L”“E”.两个接线柱应( )。

A.“E”接在电动机出线的端子，L”接电动机的外壳B.“L”接在电动机出线的端子，“E”接电动机的外壳C.任凭接，没有规定答案:B3. 绝缘材料的耐热等级为E级时，其极限工作温度为( )℃。

A.90B.105C.120答案:C4. 多绕组变压器的额定容量是( )。

A.最大的绕组额定容量B.各个绕组额定容量之和C.各个绕组额定容量的平均值答案:A5. 临时用电架空线应采用( )。

A.钢丝+裸铜线B.钢丝+裸铝线C.绝缘铝芯线D.绝缘铜芯线答案:D6. 磁铁各部分磁性不一样，条形磁铁的磁性( )。

A.中间弱B.中间强C.N端强D.S端强答案:A7. 农村配电线路基本以( )为主。

A.高压线路B.低压线路C.电力电缆线路D.架空电力线路答案:D8. 电动机的转动部分称为转子。

转子主要由转子铁芯.转子绕组和转轴等部件组成。

转子铁心也是电机磁路的一部分。

转子铁心用厚()的硅钢片叠压而成。

A.0.5mmB.0.6mmC. 1.5mmD. 2.5mm答案:A9. 钳形电流表使用时应先用较大量程，然后在视被测电流的大小变换量程。

切换量程时应( )。

A.先将导线退出,再转动量程开关B.直接转动量程开关C.一边进线一边换挡答案:A10. 确定正弦量的三要素为( )。

A.相位.初相位.相位差B.最大值.频率.初相角C.周期.频率.角频率答案:B11. 对于低压配电网,配电容量在100kW以下时,设备保护接地的接地电阻不应超过( )Ω。

A.10B. 6C. 4答案:A12. 变压器在空载时，一.二次绕组的电压之比称为变压器的( )。

三相异步电动机定子绕组的作用三相异步电动机定子铁心与定子绕组的作用和构造你了解多少1、定子铁心作用：电机磁路的一部分，并在其上放置定子绕组。

构造：定子铁心一般由0.35~0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。

定子铁心槽型有以下几种：半闭口型槽：电动机的效率和功率因数较高，但绕组嵌线和绝缘都较困难。

一般用于小型低压电机中。

半开口型槽：可嵌放成型绕组，一般用于大型、中型低压电机。

所谓成型绕组即绕组可事先经过绝缘处理后再放入槽内。

开口型槽：用以嵌放成型绕组，绝缘方法方便，主要用在高压电机中。

2、定子绕组作用：是电动机的电路部分，通入三相交流电，产生旋转磁场。

构造：由三个在空间互隔120°电角度、对称排列的结构完全相同绕组连接而成，这些绕组的各个线圈按一定规律分别嵌放在定子各槽内。

定子绕组的主要绝缘项目有以下三种：(保证绕组的各导电部分与铁心间的可靠绝缘以及绕组本身间的可靠绝缘)。

(1)对地绝缘：定子绕组整体与定子铁心间的绝缘。

(2)相间绝缘：各相定子绕组间的绝缘。

(3)匝间绝缘：每相定子绕组各线匝间的绝缘。

电动机接线盒内的接线：电动机接线盒内都有一块接线板，三相绕组的六个线头排成上下两排，并规定上排三个接线桩自左至右排列的编号为1(U1)、2(V1)、3(W1)，下排三个接线桩自左至右排列的编号为6(W2)、4(U2)、5(V2)，将三相绕组接成星形接法或三角形接法。

凡制造和维修时均应按这个序号排列。

3、机座作用：固定定子铁心与前后端盖以支撑转子，并起防护、散热等作用。

构造：机座通常为铸铁件，大型异步电动机机座一般用钢板焊成，微型电动机的机座采用铸铝件。

封闭式电机的机座外面有散热筋以增加散热面积，防护式电机的机座两端端盖开有通风孔，使电动机内外的空气可直接对流，以利于散热。
