变压器有载分接开关的试验

目录1 工程概况.................................................................................................... 错误!未定义书签。

1.1 概述.................................................................................................... 错误!未定义书签。

1.2 本课题研究的意义及目的................................................................ 错误!未定义书签。

1.3 有载分接开关的发展运行概况........................................................ 错误!未定义书签。

2 有载分接开关的选用............................................................................. 错误!未定义书签。

2.1有载分接开关的分类 (3)2.2分接开关调压范围、调压级数和调压方式的选择 ......................... 错误!未定义书签。

3 有载分接开关的工作原理.................................................................... 错误!未定义书签。

3.1 对有载分接开关的要求.................................................................... 错误!未定义书签。

3.2 有载分接开关的基本结构................................................................ 错误!未定义书签。

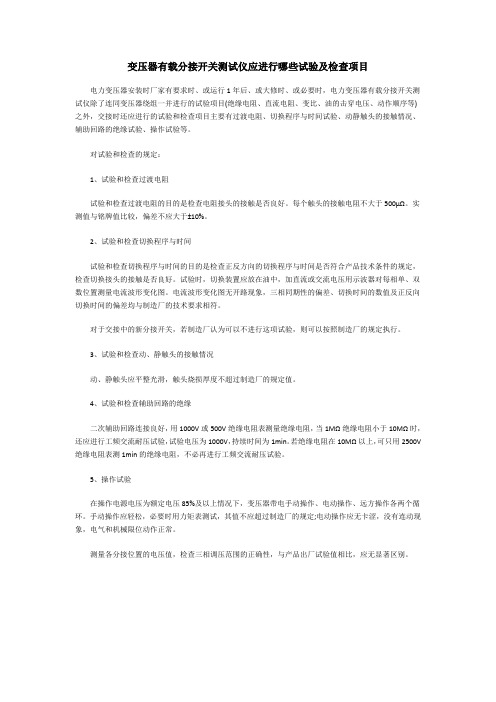

变压器有载分接开关测试仪应进行哪些试验及检查项目电力变压器安装时厂家有要求时、或运行1年后、或大修时、或必要时，电力变压器有载分接开关测试仪除了连同变压器绕组一并进行的试验项目(绝缘电阻、直流电阻、变比、油的击穿电压、动作顺序等)之外，交接时还应进行的试验和检查项目主要有过渡电阻、切换程序与时间试验、动静触头的接触情况、辅助回路的绝缘试验、操作试验等。

对试验和检查的规定：1、试验和检查过渡电阻试验和检查过渡电阻的目的是检查电阻接头的接触是否良好。

每个触头的接触电阻不大于500μΩ。

实测值与铭牌值比较，偏差不应大于±10%。

2、试验和检查切换程序与时间试验和检查切换程序与时间的目的是检查正反方向的切换程序与时间是否符合产品技术条件的规定，检查切换接头的接触是否良好。

试验时，切换装置应放在油中，加直流或交流电压用示波器对每相单、双数位置测量电流波形变化图。

电流波形变化图无开路现象，三相同期性的偏差、切换时间的数值及正反向切换时间的偏差均与制造厂的技术要求相符。

对于交接中的新分接开关，若制造厂认为可以不进行这项试验，则可以按照制造厂的规定执行。

3、试验和检查动、静触头的接触情况动、静触头应平整光滑，触头烧损厚度不超过制造厂的规定值。

4、试验和检查辅助回路的绝缘二次辅助回路连接良好，用1000V或500V绝缘电阻表测量绝缘电阻，当1MΩ绝缘电阻小于10MΩ时，还应进行工频交流耐压试验，试验电压为1000V，持续时间为1min。

若绝缘电阻在10MΩ以上，可只用2500V 绝缘电阻表测1min的绝缘电阻，不必再进行工频交流耐压试验。

5、操作试验在操作电源电压为额定电压85%及以上情况下，变压器带电手动操作、电动操作、远方操作各两个循环。

手动操作应轻松，必要时用力矩表测试，其值不应超过制造厂的规定;电动操作应无卡涩，没有连动现象，电气和机械限位动作正常。

测量各分接位置的电压值，检查三相调压范围的正确性，与产品出厂试验值相比，应无显著区别。

变压器有载分接开关检修需要注意哪些方面内容知识变压器检修时，有载分接开关要经历拆卸、检查和回装的过程，其大修项目如下：1、分接开关芯体吊芯检查、维修、调试。

2、分接开关油室的清洗、检漏与维修。

3、驱动机构检查、清扫、加油与维修4、储油柜及其附件的检查与维修5、油流控制继电器（或气体继电器）、过压力继电器、压力释放装置的检查、维修与校验。

6、自动控制装置的检查。

7、储油柜及油室中绝缘油的处理8、电动机构及其他器件的检查、维修与调试。

9、各部位密封检查，渗漏油处理。

10、电气控制回路的检查、维修与调试。

11、分接开关与电动机构的连接校验与调试。

一、有载分接开关主要操作要点1、组合型有载分接开关安装（1）拧下固定开关头盖板的螺栓，然后卸下开关头盖板，注意保护密封垫圈。

（2）检查切换开关驱动轴上的槽口和支撑板上的三角标志是否对准。

（3）卸下位置指示盘的锁片，然后取下分接位置指示盘。

（4）卸下切换开关主体与支撑板连接的螺母。

在切换开关的吊线上系吊线，小心地垂直起吊切换开关主体。

吊出油室后，放置在铺有塑料布的平台或平地上。

（5）拆下吸油管，并将它从油室中取出。

（6）检查切换开关油室内是否干净。

如不干净，应进行清理。

（7）用专用吊板横在油室内，使支撑法兰着力，籍以吊住分接开关。

然后拧开中间法兰和支撑法兰的连接螺栓，使两者分离。

（8）轻轻下降吊板，直到支撑法兰将分接开关架到装于器身的支架上，此时便可起吊上节油箱。

（9）吊开上节邮箱后，对选择器做以下检查：1）检查选择器和切换开关的连接线（铜棒）是否有松动。

2）检查分接线和选择器静触头的接触是否良好，均压罩是否完整。

3）检查分接引线是否使选择器的胶木条受到水平拉力（水平拉力应接近于零）。

4）检查选择器动触头的接触线，是否位于静触头的圆柱部分，而且距离静触头的球形部分不少于2mm。

（10）在定主弧触头和定过渡触头上接电桥或用万用表，测量过渡电阻的电阻值。

实测值与铭牌上的标称值偏差应在±10%的范围内。

变压器有载分接开关现场试验导则变压器有载分接开关现场试验导则是指对变压器的有载分接开关
进行现场试验，并按照规定的程序和方法来进行检测和检查的一份指
导文件。

变压器有载分接开关现场试验主要包括以下几个方面的内容：首先，对变压器的外观进行检查，包括涂层、标牌、紧固件等等。

其次，对变压器的内部结构进行检查，包括绕组、铁芯、隔离器等等。

然后，对变压器的机械特性进行测试，包括分接开关的机械操作性能、机械
运动的平稳性等。

最后，对变压器的电气性能进行测试，包括分接开
关的电气接触性能、局部放电等。

在试验过程中，要严格按照规定的程序和方法进行测试，确保测
试的结果准确可靠。

同时，在测试过程中要注意安全，避免可能出现
的危险和事故。

总之，变压器有载分接开关现场试验导则是变压器维护和管理过
程中非常重要的一环，只有按照规定的程序和方法进行测试，才能保
证变压器的正常运行和使用。

带变压器线圈测量将仪器内附的4根（红、绿、黄、黑）大线夹取出来，用大线夹夹住变压器高压端子的A、B、C和中性点O端，将线的另一接线端子分别插入仪器面板上的A、B、C、O插孔。

用小夹子将变压器低压侧的A、B、C、O端子短路接地即可。

..吊芯测量有载分接开关在变压器大修时，有载分接开关吊出没有线圈如下图所示。

先把每一相中开关连接的触点短路，用仪器附带的4根（红、绿、黄、黑）小线夹分别夹住ABC相的短路点和中性点。

另一接线端子分别插入仪器即可。

.测试.检查接线无误后，打开仪器电源开关。

开机画面为设置菜单如图2所示。

此时可修改当前测量开关的名称，档位，查找方式等。

..按“测试”键仪器显示“充电。

”、“7->8”见图3。

这时可按“上、下”键设置档位,按上键变为“7->9”档，按下键变为“6->7”档。

所设档位要和待测档位一致。

同时可见到屏幕显示正在刷新的ABC三项波形线。

.待显示波形呈直线状态且三项数值相对稳定时（注：这是一个充电过程），再按“确认”键屏幕画面如图4所示：此时，表示仪器正在测量开关从7档到8档的开关切换过程。

（不改设置就显示07-08）..启动有载开关，当听到有载开关动作对触头进行切换的声音时阻值随之发生变化。

仪器将自动搜索到过渡波形，并显示在屏幕上。

.用四组光标移动键调整光标位置到波形串联.并联.串联的明显转折处。

按“相序选择”键选择调整A.B.C三项，光标调节好后显示屏上将直接显示出波形时间和电阻值。

各段参数的意义如图5所示，R1和R2是过渡电阻值，T0是三相同期,T2是桥接时间,T4是过渡时间。

处理好三项的参数后，就可按“打印”键进行打印。

这时打印的图纸包括波形和处理的参数值。

存储及查阅.打印完后按“退出”键进入图6所示的“处理菜单”，移动光标到“波形存储”处，按“确认”键则菜单中将出现一个“■2”项。

这个数字代表当前储存的位置，用“↑”、“↓”键可改变“■2”的数值即改变储存的位置。

有载分接开关的检修我省某企业220KV总降压变电站，主变为沈阳变压器厂生产的SFPSZ7 —120MVA/220KV三线圈有载调压电力变压器。

所配置的有载分接开关是从德国MR公司进口的MⅢ500型。

主变和有载分接开关从启动、投入运行至今已达规程规定吊芯检查年限。

但在无有关吊芯检查资料和请相关专家指导的情况下，我公司对该有载分接开关进行了吊芯检查。

有载分接开关经吊芯检查后所做试验合格，投网载荷运行一切正常。

2 吊芯及注意事项在准备工作就序以后，做有载开关的吊芯检修。

2.1停电及调档1）SFPSZ7 —120000/220主变从电网中退役，并转为检修状态。

2）将主变有载调压开关的切换开关调节在整定工作位置（1级位置）。

2.2分接开关吊芯1）关闭储油柜、变压器油箱和分接开关顶部所有的油管阀门，并做好记录。

2）开始放分接开关顶部的变压器油，油的水平面放至与变压器箱盖的水平面为止，松开顶盖上的排气溢油螺钉。

3）松开操动机构与分接开关顶部的水平传动轴，并作好标记及记录。

4）拆除分接开关顶盖的接地联结，松开顶盖的联结螺栓24—M10，W，S，17，注意带有锁紧垫圈卸除顶盖，不要损伤密封垫圈。

5）卸下位置显示器刻度盘（1-M5，W，S，8）注意各个垫圈不要受到损伤，并作好记录。

6）卸下转换开关装置的固定螺帽及弹簧垫圈（15-M8，W，S，13）。

7）小心从油箱中取出转换开关装置，取出后垂直放置在彩色塑料布上。

8）特别注意：a、不要碰坏吸油管和位置指示传动轴。

b、转换开关本体暴露在空气中的时间不得超过10小时，空气相对湿度不大于65%，否则应进行干燥处理。

3 分接开关检查3.1清洗1）转换开关油箱的清洗排放转换开关油箱内的污油，用合格的新变压器油冲洗油箱，必要时可用刷子洗去附着在绝缘筒内壁的炭粉，再次用合格新变压器油冲洗油箱，抽吸污油，清扫干净油箱。

注意清洗干净的转换开关油箱要用顶盖盖好。

2）转换开关的清洗分接开关本体吊出后，可用合格的变压器油进行冲洗，必要时可用刷子洗刷。

有载调压变压器在投运前分接开关的检查与验收项目规定有载调压变压器在投运前分接开关的检查与验收项目规定？（1）对分接开关的安装（检修）资料及调试报告、记录等开展检查与验收，并应有合格可以投运的结论。

（2）外观检查。

分接开关储油柜的阀门应在开启位置；油位指示正常；吸湿器良好；外部密封无渗漏油；电动机构箱应清洁、防尘、防雨、防小动物、密封措施完好；进出油管标志明显；过压力的保护装置完好无损；电动机构箱与分接开关的分接位置指示正确一致。

（3）电气控制回路检查。

电气控制回路接线正确，接触良好，接触器动作灵活，不应发生误动、拒动和连动。

驱动电机的熔断器应与其容量相匹配（按制造厂规定配置），一般选用电机额定电流的2～2.5倍。

控制回路的绝缘性能应良好。

（4）检查分接开关的电动机构箱安装是否水平，垂直转轴是否垂直、动作是否灵活，加热器是否良好。

（5）对分接开关的油流控制继电器或气体继电器开展整组动作试验。

（6）分接开关的压力释放位置应符合产品技术要求，并应有合格证，运行中接信号回路。

（7）手摇操作一个循环，检查传动机构是否灵活，电动机构箱中的联锁开关、极限开关、顺序开关等动作是否正确；极限位置的机械止动及手摇与电动闭锁是否可靠；水平轴与垂直轴安装是否正确；检查分接开关和电动机构联结的正确性；正向操作和反向操作时，两者转动角度与手摇转动圈数是否符合产品说明书要求，电动机构和分接开关每个分接变换位置及分接变换指示灯的显示是否一致，计数器动作是否正确。

（8）电动操作检查。

先将分接开关手摇操作置于中间分接位置，接入操作电源，然后开展电动操作，判别电源相序及电动机构转向。

若电动机构转向与分接开关规定的转向不相符合，应及时纠正，然后逐级分接变换一个循环，检查启动按钮、紧急停车按钮、电气极限闭锁动作、手摇操作电动闭锁、远方控制操作均应准确可靠。

每个分接变换的远方位置指示、电动机构分接位置显示与分接开关分接位置指示均应一致，动作计数器动作正确。

变压器有载分接开关的结构和原理探微摘要：在实际工业生产中，越来越多的企业使用变压器有载分接开关装置，其结构和原理已成为目前相关工作者研究的首要问题。

本文结合自身多年从事变压器研究经验，综合考虑变压器有载分接开关的特点，详细地分析了其结构和工作原理，进而保证变压器有载分接开关的稳定运行，为工业生产提高便捷。

关键词：变压器有载分接开关结构原理1.前言切换和连接变压器分接抽头的装置就叫做分接开关，变压器就是通过改变分接绕组抽头位置来进行调压功能。

分接开关又叫做调压开关，主要分为有载分接开关和无载分接开关两种。

切换分接抽头时，无载分接开关一定要把变压器从电网中去除，因此称为无载调压，进行不带电切换调压，其调压范围比较小，不能随时进行调压，并且一定要停电才能进行调压，停电时间持续比较长。

使用无载分接开关有可能影响生产工作，因此它只能适用于供电质量要求不高、停电调压切换档位的生产场所。

有载分接开关是无载分接开关的进一步发展，属于分级调压类型。

切换分接抽头时，有载分接开关不像无载分接开关那样必须从电力网上去除变压器，所以称为有载分接开关，进行带负载切换调压，这种调压方式调压范围比无载调压要大很多，并且可以随时进行调压，可调性强，调压速度非常快，深受广大用户的喜爱。

因此，研究和分析变压器有载分接开关的结构和原理具有十分重要的意义。

2.变压器有载分接开关的作用有载分接开关既可以进行手动操作，也可以进行电动操作，实现遥控电动操作，有利于进行自动化管理。

变压器有载分接开关的作用主要体现在以下几个方面：（1）使用变压器有载分接开关可以有效稳定各负载中心的电力网电压，从而从整体上提高供电质量，改善电网运行情况；（2）使用变压器有载分接开关可以提高整体系统的稳定性，进而避免造成大面积停电事故和出现电网电压崩溃现象，从而进一步影响变压器的使用寿命，危害人身安全，不利于电网的安全经济运行；（3）使用变压器有载分接开关可以节约能源，保护环境。
