____年高压电器柜安全技术措施规定一、前言高压电器柜的安全技术措施是保障电器设备运行安全的基础，也是确保工人工作环境的重要手段。
为了进一步规范高压电器柜的安全技术措施，提高电器设备的运行效果和工作人员的工作效率，制定了本规定。
二、一般要求1. 高压电器柜应具有良好的外观和结构，符合国家相关规定和标准，保证其运行安全可靠。
2. 所有高压电器柜的设备应经过质量检验合格，并且有相应的生产许可证。
3. 高压电器柜设备应具备自诊断和故障自动报警功能，方便人员及时发现和处理设备异常情况，确保设备的正常运行。
4. 高压电器柜内部应设置清晰的标识，标明设备的名称、特点、使用方法等，以便工作人员正确操作。
5. 高压电器柜应具备劣化防护和涉水防护功能，保证设备运行在安全、稳定的环境中。
三、技术要求1. 高压电器柜应具备过载保护功能，当电器设备超过额定负荷情况下，能够自动断开电源，避免设备过载损坏。
2. 高压电器柜内的电气连接部分应采用防护盒进行包裹，防止电气元件直接接触外界环境，避免人员触电的危险。
3. 高压电器柜应设置环境监测装置，能够自动检测环境温度、湿度等参数，并及时报警。
4. 高压电器柜内的设备应配备漏电保护装置，当设备漏电超过设定值时，能够自动切断电源，避免触电事故的发生。
5. 高压电器柜应设计合理的排风系统，确保设备内部的通风良好，避免设备温度过高，影响设备的正常运行。
6. 高压电器柜必须配备灭火设备，并定期进行灭火器的检查和维护，确保在发生火灾时能够及时有效地进行灭火。
7. 高压电器柜应具备远程监测和控制功能，方便工作人员进行远程实时监控和控制，提高工作效率。
四、操作要求1. 高压电器柜的操作人员必须经过专门的培训和考核，掌握高压设备操作的知识和技能，熟悉电器柜的内部结构和工作原理。
2. 操作人员在操作过程中必须穿戴好相应的防护设备，包括绝缘手套、绝缘靴、护目镜等，确保人身安全。
3. 操作人员在操作前必须对设备进行全面的检查，确保设备的正常运行。
第二章规范和技术要求二、规范和技术要求（一）规范1、总则：1.1、本说明书是规定400V 非标箱的设计、制造、检验、安装及测试之最低需求，投标方对本招标书中的技术要求不能满足时应以书面方式告知招标方。
1.2、本说明书叙述制造厂对本设备所须供给和服务的范围，除了本说明外其它有需要而未述及的要件和服务制造厂也应提供。
1.3、配电箱（柜）应符合当地供电部门的入网要求和规定等。
1.4、投标方应将业主提供设计图纸中不符合电业局验收标准的箱体设计进行修改，并将具体修改内容提交业主确认。
1.5、投标方应严格按照此次提出技术要求进行设计，对于设计图纸中不符合此次技术要求的部分应及时提出，由我方负责解答。
1.6、断路器的选择：1）塑壳及微型断路器选用：商业部分选用施耐德、ABB 、西门子、默勒产品；写字楼及住宅部分选用常熟开关、上海良信、杭州之江、上海人民电器、TCL 产品。
请在以上规定品牌中任选其一，厂家联系方式详见品牌明细表。
2）双电源断路器选用天津万高、沈阳斯沃、南京亚派产品。
请在以上规定品牌中任选其一，并需要提供元件采购发票影印件。
1.7、工作范围:制造厂商至少应提供下列主要项目。
1 400V 非标箱详细材料使用表。
主要元件产地。
生产投标设备的主要制造、检验设备。
提供具有国家级权威部门出具的型式试验报告。
2 400V 非标箱布置图, 基础图, 包括所有尺寸, 设备的重量及基础应具备的承重力。
3 400V 非标箱的设计、制造及厂内测试。
4 备品备件清单（二年）和必需操作工具。
5 提供包装、运送、并卸货至指定的现场。
6）负责协助其它机电承包方安装、接驳三相五线封闭母线槽。
7 负责现场指导安装、测试及通过质量验收。
2、标准和法规：400V 非标箱的设计、组装、测试及检验应符合下列标准最新版的有关规定。
2.1、GB7251.1-2005《低压成套开关设备和控制设备》；2.2、EC60439.1-1999《低压成套开关设备和控制设备》；2.3、《低压配电设计规范》GB50054-95；2.4、《供配电系统设计规范》GB50052-95；2.5、《民用建筑电气设计规范》JGJ 16-2008；2.6、《电力工程电缆设计规范》GB50217-94；2.7、《建筑物防雷设计规范》GB50057-94；2.8、《建筑物电子信息系统防雷技术规范》GB50343-2004；2.9、《电气装置安装工程施工及验收规范》GB50254~59-03。
高低压配电柜、配电箱的安全技术要求1.配电箱、开关箱的箱体材料，一般选用钢板，亦可选用绝缘板，但不宜选用木质材料。
2.电箱、开关箱应安装端正、牢固、不得倒置、歪斜。
固定式配电箱、开关箱的下底与地面垂直具体应大于1.3m、小于或者等于1.5m；移动式分配电箱、开关箱的下底与地面垂直的距离应大于等于0.6m、小于等于1.5m 。
3.进入高压配电柜的电源线，严禁用插销连接。
4.电箱之间的距离不宜太远。
分配电箱与开关箱的距离不超过30m。
开关箱与固定式用电设备的水平距离不宜超过3m.5.每台用电设备应有各自的专用的开关箱。
施工现场每台用电设备应有各自专用的开关箱，且必须满足“一机一闸一漏”要求，严禁用同一个开关电器直接控制两台及两台以上用电设备（包含插座）。
开关箱中必须设漏电保护器，其额定漏电动作电流应不大于30ma，漏电动作时间应不大于0.1s。
6.为了确保安全，所有配电箱门应配锁，不得在配电箱和开关箱内挂接或插接其他临时用电设备，开关箱内严禁放置杂物。
7.配电箱（柜）的外涂层颜色应根据甲方的要求进行静电喷塑，涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象，在距离1米处观察无明显色差和反光，表面平整、干净，无凹坑、划痕等损伤现象。
箱（柜）中使用的其他镀锌层的零部件，也应保证无剥落、斑点、镀漏、生锈等不良现象，外表的质量都要达到上同等要求。
箱（柜）内不得有杂物灰尘等。
8.配电箱（柜）的机械要求。
配电箱箱体选用的钢板厚度不小于1.5mm，配电柜柜体厚度不小于2.0mm厚度的冷轧钢板制成，钢板箱门、钢板盘面厚度不小于2.0mm。
背板的厚度不小于3.0mm。
导轨必须结实，配电柜的结构应完整坚固。
同时在非落地式配电箱背面的左下角和右上角焊出两个承接耳，承接耳采用40*4的扁钢，扁钢长度为10cm。
箱（柜）内部电气元件的接法与装配位置合理、进出线预留空洞数量、大小、形状及箱（柜）的安装方式等必须符合国家标准、图集、设计图纸具体参数的要求。
110kV电缆护层接地箱技术规范书1总则1.1本技术条件适用于110kV单芯电缆护层接地保护装置。
1.2它提出了该设备本体及附属设备的功能设计、结构、安装和试验等方面的技术要求。
1.3本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。
1.4如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.5本设备技术规范书所使用的标准与卖方所执行的标准不一致时，按较高标准执行。
1.6本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力1.7投标厂商应按本规范所列的标准要求提供技术先进，质量可靠的材料及相应的服务。
1.8投标厂商提供的设备必须执行本规范所列标准，如有矛盾时按较高标准执行。
2供货范围型号及数量序号产品名称制造商产品型号单位数量1电缆直接接地箱ZJJD-110KV台7 2电缆保护接地箱BHJD-110KV台7 3接地电缆120mm2米60 3技术条件3.1使用条件3.1.1、环境温度-45℃～+55℃；3.1.2、海拔不超过4500m；超出4500m可根据实际情况特制；3.1.3、电源频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）；安装场所的空气中不应含化学腐蚀气体、蒸汽、爆炸性尘埃；3.1.4、长期施加的工频电压不得超过保护器持续运行电压；对有间隙产品，安装点短时工频电压升高不得超过保护器额定电压；3.1.5、长期使用于异常条件，保护器需特别制作，定货时应说明。
3.1.6、产品投入运行后，应定期进行检测，检测周期一般为一年。
如果产品各项参数发生重大变化应及时进行更换。
3.2产品技术参数3.2.1直接接地箱、保护接地箱，带有金属护层过电压限制器。
高压开关柜技术规范书1. 引言高压开关柜是电力系统中的重要设备，用于控制、保护和监测电力系统中的高压电路。
本文档旨在规范高压开关柜的设计、安装、运行和维护，以确保其安全可靠地运行，并满足相关技术要求和标准。
2. 术语和定义在本文档中，以下术语和定义适用：•高压开关柜：用于控制、保护和监测高压电路的设备。
它包括断路器、隔离开关、电流互感器、电压互感器等组件。
•额定电压：高压开关柜设计的电路额定电压。
单位为千伏（kV）。
•额定电流：高压开关柜设计的电路额定电流。
单位为安培（A）。
•操作机构：用于控制高压开关柜开关状态的装置，包括电动操作机构、手动操作机构等。
•绝缘强度：高压开关柜绝缘结构在设计电压下的耐受能力。
3. 设计要求3.1 高压开关柜的选择•选择合适的高压开关柜，应满足设计要求中的额定电压、额定电流和断路能力等参数。
3.2 开关柜的结构和材料•高压开关柜的结构应具有足够的刚度和强度，以承受额定电流和短路电流等负荷。
•高压开关柜的外壳材料应具有防护性能，耐腐蚀和防止火灾等特性。
3.3 高压开关柜的操作机构•高压开关柜的操作机构应具有稳定可靠的性能，确保顺畅的开关操作。
•操作机构应具有防误操作和防误攸关的功能，以确保人员安全和设备正常运行。
4. 安装与调试4.1 安全要求•在安装高压开关柜时，必须遵守相关安全操作规程和标准，保证安装人员的人身安全。
•在安装完成后，必须进行全面的绝缘和电气测试，以确保高压开关柜的正常运行。
4.2 环境要求•高压开关柜的安装环境应具备足够的通风和散热条件，避免过热和过载等问题。
4.3 调试和保护设置•在安装完成后，必须进行调试和保护设置，以确保高压开关柜的功能和性能正常。
•调试和保护设置应遵循相关技术要求和标准，确保安全可靠。
5. 运行与维护5.1 运行要求•高压开关柜应按照制造商提供的操作手册进行操作，避免误操作和故障发生。
•检查高压开关柜的运行情况，包括工作温度、电压、电流等参数是否正常。
高压柜技术要求及规范一、有关技术标准本部分有关标准包括但不限于以下的IEC标准和相应的GB 标准。
若IEC标准和GB标准有不同之处，则应符合其中标准较高的一个。
1.1IEC62271-100 《交流高压断路器》1.2IEC-60044-1 《电流互感器》1.3IEC-60044-2《电压互感器》1.4IEC255《继电器》1.5IEC282《高压熔断器》1.6IEC62271-200 《1kV及以上52kV及以下交流金属封闭开关设备和控制设备》1.7IEC446《根据颜色和数字鉴别导线》1.8IEC529《外壳防护等级》1.9IEC60694 《高压开关设备标准的共用条款》1.10IEC-6009-4《交流系统用无间隙金属氧化物避雷器》1.11IEC-62271-102《高压交流隔离开关和接地开关》1.12GB156-2003标准电压1.13GB311.1-1993高压输变电设备的绝缘配合1.14GB311.6-83高电压试验技术1.15GB/T16927.1-16927.2-1997高电压试验技术1.16GB763-90交流高压电器在长期工作时的发热1.17GB2900.1-82电工名词术语基本名词术语1.18GB3309-89高压开关设备常温下的机械试验1.19GB7354-87局部放电测量1.20GB3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备1.21GB11022-2011高压开关设备通用技术条件1.22SD/T318-89高压开关柜闭锁装置技术条件1.23DL/T402-1999交流高压断路器订货技术条件1.24DL/T404-2007户内交流高压开关柜订货技术条件1.25DL/T486-2000交流高压隔离开关订货技术条件1.26DL/T403-200012-40.5kV高压真空断路器订货技术条件1.27DL/T539-93户内交流高压开关柜和元部件凝露及污秽试验技术条件1.28DL/T538-93高压带电显示装置技术条件1.29JB3855-199610kV户内高压真空断路器通用技术条件1.30DL/T593-1996高压开关设备的共用订货技术导则1.31国家电网公司生[2004]641号预防交流高压开关事故措施二、技术参数及规范2、工艺要求2.1高压开关柜的外壳和隔板应采用优质敷铝锌钢板经CNC机床加工和多重折弯之后以铆钉和螺丝栓接而成，钢板厚度2.5mm。
高压电器柜安全技术措施规定
高压电器柜是指额定电压超过1000V（交流）或1500V（直流）的电器控制设备，为了保障工作人员的人身安全和设备的正常运行，需要采取一系列安全技术措施。
以下是高压电器柜安全技术措施的规定：
1. 安装在可靠的地点：高压电器柜应安装在通风良好、无易燃、易爆物质的地方，距离可燃物和可燃气体应符合国家标准的要求。
2. 归档记录：必须归档与高压电器柜相关的技术数据、维护记录和事故记录，并定期检查和更新。
3. 接地保护：高压电器柜必须与地面接地可靠，并与其他电气设备的主保护电流回路相连。
4. 防护措施：高压电器柜应设置合适的防护措施，例如防护网罩、安全门等，同时应配备符合相关标准的防护设备，如绝缘手套、绝缘靴等。
5. 安全标识：在高压电器柜上应有清晰可见的安全标识，包括高压电警示标志、禁止打开柜门标志等，以提醒工作人员注意安全。
6. 紧急停机装置：高压电器柜应配置紧急停机装置，一旦发生紧急情况，工作人员可以立即停止设备运行。
7. 进出人员管理：只有经过特殊培训和持有操作证书的人员才能进入高压电器柜内进行操作维护，且必须穿戴符合标准要求的防护装备。
8. 定期检查和维护：高压电器柜必须定期进行巡视检查和维护，及时发现和处理潜在的安全隐患。
9. 隔离断电：在维护和检修高压电器柜时，必须先进行隔离断电，确保电器柜内没有电流流动。
10. 应急预案：针对高压电器柜可能发生的事故，需要制定详细的应急预案，并定期进行演练和更新。
此外，高压电器柜的安全技术措施还需遵守相关的国家标准和法律法规，以确保工作场所的安全和设备的正常运行。
效能建设个人工作总结范文6篇篇1一、引言在过去的一年中，我积极参与了公司的效能建设工作，通过不断学习和努力，取得了一定的成绩。
本文将对我一年来的效能建设工作进行总结，旨在回顾过去、总结经验、找出不足，为未来的工作提供参考和借鉴。
二、效能建设工作回顾1. 制定效能建设目标根据公司整体战略和部门实际情况，我制定了切实可行的效能建设目标。
在目标制定过程中，我充分考虑了部门的工作职责、存在的问题以及可利用的资源，确保目标既具有挑战性又具备可行性。
2. 优化工作流程针对部门内部存在的工作流程问题，我积极推动流程优化工作。
通过梳理现有流程、分析瓶颈环节、提出改进措施等步骤，成功优化了部门的工作流程，提高了工作效率。
同时，我还注重引导团队成员积极参与流程优化工作，共同为提高部门整体效能贡献力量。
3. 强化团队建设团队成员的综合素质和协作能力是影响部门效能的关键因素。
因此，我始终将团队建设作为效能建设工作的重要组成部分。
通过定期组织团队成员参加培训、分享会等活动，提升团队成员的专业技能和团队协作能力。
此外，我还注重营造积极向上的团队氛围，增强团队的凝聚力和战斗力。
4. 实施绩效考核绩效考核是激励和约束团队成员、提高部门整体效能的有效手段。
我根据公司相关制度和部门实际情况，制定了科学合理的绩效考核方案。
在方案实施过程中，我注重与团队成员保持密切沟通、及时反馈考核结果，并根据考核结果采取相应的激励或约束措施。
三、取得的成效1. 工作效率显著提高通过优化工作流程和强化团队建设等措施的实施，我明显感觉到部门整体工作效率有了显著提高。
在处理各类业务时更加迅速、准确和高效，客户满意度也得到了相应提升。
2. 团队协作能力增强在团队建设方面取得了一定成效。
通过组织培训、分享会等活动，团队成员的专业技能和团队协作能力得到了进一步提升。
大家更加注重相互配合、共同解决问题，形成了良好的团队协作氛围。
3. 工作质量得到保障在实施绩效考核的过程中，我注重对团队成员的工作质量进行严格把控。
新建专用配电房电气安装工程高低压电气工程技术要求及施工规范********有限公司科技园项目部二〇一三年五月1.总则1.1本规范书适用于************新建专用配电房电气安装工程10∕0.4kv干式变压器、KYN28系列高压开关柜及GCK型低压抽屉式开关柜的原始资料、设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本规范书的优质产品。
若供方所使用的标准与本规范书所使用的标准不一致时，按较高标准执行。
1.3提供设备的厂家，应获得ISO9001资格认证证书或具备等同质量认证证书，提供的产品应有两部鉴定文件或等同有效的证明文件，必须已经生产过类似或高于本技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
1.4如果投标方没有以书面形式对技术规范的条文提出异议，则表示供方提供的设备或系统完全符合本技术规范的要求。
如有异议，应在投标书中以“对技术条件的意见和同技术条件的差异”为标题用专门章节加以详细描述1.5设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方应保证招标方不承担有关设备专利的一切责任。
1.6本技术规范书与投标文件、书面澄清、技术协议作为订立双方合同的技术附件，与合同正文具有同等效力。
1.7开关柜除满足本技术条件书外，还应满足有关的行业标准要求。
★1.8买方有权指定开关柜内元件的品牌和型号,如不符合买方要求,将导致废标。
★1.9投标单位应保证对图纸配置签章承诺，否则废标。
2.行业标准按本技术要求提供的设备，包括投标方由其它厂家外购的设备和附件都应符合下列标准的最新版本。
GB1094.1～5 《电力变压器》GB311.1～6 《高压输变电设备的绝缘配合、高电压试验技术》GB4109 《高压套管技术条件》GB7354 《局部放电测量》GB/T17468 《电力变压器选用导则》GB7328 《变压器和电抗器的声级测定》GB6450－1986 《干式电力变压器》GB/T10228－1997 《干式电力变压器技术参数和要求》GB4208-1997 《外壳防护等级的分类》GB 7251 低压成套开关设备GB/ T14048.1 低压成套开关设备及控制设备总则GB/ T14048.4 低压成套开关设备及控制设备低压机电式接触器和电动机起动器GB/T 14048.5 低压成套开关设备及控制设备控制电路电器和开关元件第一部分分机电式控制电路电器GB 4208 外壳防护等级的分类（IP代码）JB 794 电机、电器和变压器用绝缘测量耐热分级IEC 60470 交流接触器IEC 60439 低压成套开关设备及控制设备GB2900.19 电工名词术语：高压试验技术和绝缘配合GB2900.20 电工名词术语：高压开关设备GB5465.2 电气设备用图形符号GB191 包装储运图示标志GB4205 控制电气设备的操作件标准运动方向GB156 额定电压GB762 电气设备额定电流GB1980 电气设备额定频率GB11022 高压开关设备通用技术条件GB5582 高压电力设备外绝缘的污秽等级GB4797.2 电工电子产品自然环境条件海拔和气压水深和水压GB311.1 高压输变电设备的绝缘配合GB311.2~6 高电压试验技术GB4585.2 交流系统用高压绝缘子人工污秽试验方法固体层法GB7354 局部放电测量GB11604 高压电器设备无线电干扰测试方法GB763 交流高压电器在长期工作时的发热GB2706 交流高压电器动、热稳定试验方法GB3309 高压开关设备常温下的机械试验GB5273 变压器、电器及套管的接线端子GB2423.4 电工电子产品基本环境试验规程试验D6:主变温热试验方法GB4728.1~13 电气图用图形符号GB4025 电工成套装置中的指示灯和按钮的颜色GB4884 绝缘导线的标记GB6988.1~7 电气制图GB7159 电气技术的文学符号制订通则GB1207-86 电压互感器GB1208-87 电流互感器GB3906-91 3~35kV交流金属封闭开关设备GB50150-91 电气装置安装工程、电器设备交接试验标准IEC-298 额定电压1~72kV交流金属封闭开关设备和控制设备IEC-56 高压交流断路器IEC-113 图解、图表、表格IEC-128 技术图的一般原理IEC-694 高压开关设备和控制设备的通用条款3.主要技术参数3.1电力变压器1）系统电压：10kV2）高压侧额定电压：10kV高压侧最高电压：12 kV低压侧额定电压：0.4 kV。

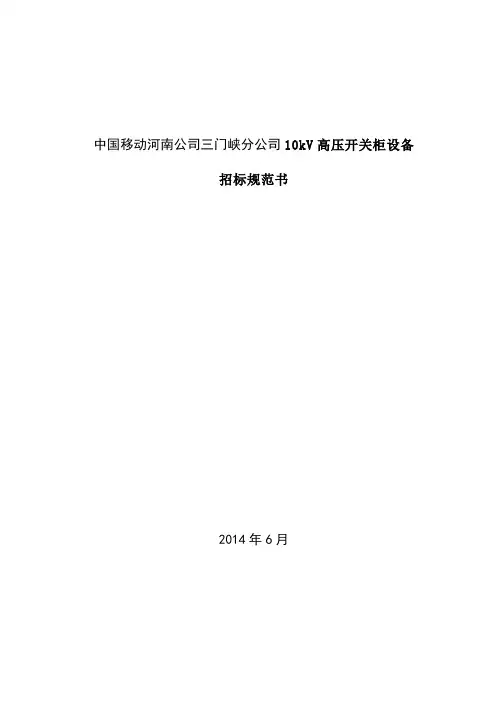

中国移动河南公司三门峡分公司10kV高压开关柜设备招标规范书2014年6月第一部分工程要求目录1. 概述2. 供货及服务内容3. 技术服务要求4. 设备订货清单5. 价格明细表格式1. 概述1.1 本部分为河南移动三门峡分公司购买所需10kV高压开关柜设备招标文件的工程要求部分。
1.2 报价的设备必须符合本招标书技术要求部分的所有要求，如有异于技术部分的地方应论述其理由。
1.3 投标方应用中文提供满足本文件要求的详细建议书。
建议书必须对本文件技术要求逐条明确应答。
如果有必要，可给出详细的技术数据。
2. 供货及服务内容2.1 本工程采购10kV高压开关柜设备（详见相关10kV高压开关柜订货图纸）。
2.2 设备采购具体技术要求见标书技术要求部分。
2.3 要求投标方为本工程提供至少以下技术服务：……设备安装督导和验收测试；……工厂检验；……培训；……供电部门图纸审查。
3. 技术服务要求3.1 投标方安装督导和验收测试3.1.1 投标方所进行的安装督导、验收测试的内容及要求见标书技术要求部分；3.1.2 安装督导所发生的费用、投标方代表往返机票和到工程所在地的交通、食宿费用等均由投标方负责。
3.2 工厂检验3.2.1 工厂检验的技术部分见标书技术要求部分；3.2.2 招标方代表的往返机票及在设备产地的交通、食宿等费用均由投标方负责。
3.3 培训3.3.1 人员培训的技术要求见标书技术部分；3.3.2 投标方对招标方技术人员进行免费培训，由此发生的交通、食宿等费用由双方协商解决。
3.4 入网保证函生产企业需保证供货的所有设备都能通过电业部门备案及入网，且不影响正常工期。
期间产生的一切与设备入网备案有关的费用由生产企业承担。
因设备问题而与当地供电单位协调引起的到货、安装、调试等出现的延迟、无法入网等问题，所有责任均由投标方负责。
投标人设备到达现场且当地供电部门认定设备满足入网条件后，支付到货款。
如投标人中标后不能使设备按时入网，则投标人本次投标将被认定为无效，招标人将取消与投标人签订的合同并不支付到货款，同时投标人需对招标人耽误的工期进行赔偿。
实用文档高压型智能接地箱技术规范书杭州巨骐信息科技有限公司目录1、智能环保型接地箱目的和意义 (3)1.1、高压电缆运行常见问题 (3)1.2、高压电缆线路在线监测的必要性 (3)2、智能环保型接地箱系统架构和功能要求 (4)2.1、系统建设目标 (4)2.2、系统架构设计原则 (4)2.3、系统应用功能 (6)2.3.1、在线监测装置台账管理 (6)2.3.2、环流在线监测装置的检测功能 (7)3、智能环保型接地箱技术指标 (8)3.1、无线通讯装置指标 (8)3.2、电源装置技术指标 (9)3.3、精确接地环流采集装置技术指标 (9)3.4、电缆表层温度采集装置技术指标 (12)4、智能环保型接地箱功能 (12)4.1、接地环流监测功能 (12)4.2、电缆表层温度功能 (13)4.3、电缆水位功能 (13)4.4、防盗报警功能 (14)5、智能环保型接地箱装置 (14)5.1、智能环保型接地箱特点 (14)5.2、接地箱箱体技术要求 (14)5.3、接地箱用途 (15)5.4、智能环保接地箱型号 (15)5.5、箱体结构图及安装图 (15)5.6、产品使用维护 (19)5.7、智能接地箱优点 (19)5.8、智能化的体现 (20)5.9、现场安装图展示 (23)6、智能接地箱检测报告 (25)1、智能环保型接地箱目的和意义1.1、高压电缆运行常见问题高压接地箱是汇集高压接地电缆接地线的连接设备，目前大部份的高压接地箱摆放的位置离市区都比较远,而且都在人烟稀少的地方,这给犯罪份子提供了有利的作案环境,而传统的接地箱普遍采用铝合金等材料制作而成，无任何防盗功能，且极具回收价值。
一旦失窃,也无人知晓,只有在线路检修的时候才能发现.存在着严重的安全隐患。
1.2、高压电缆线路在线监测的必要性110kV及以上单芯电缆的金属护层一般采用交叉互联双端接地或单端直接接地的运行方式。
正常情况下金属护层对地只有几十伏的感应电压，几安到十几安的感应电流，电力电缆多采用固体绝缘的电缆，引起电缆发生劣化的原因较多，有电劣化、热劣化，化学劣化、机械劣化，失窃等，对于高压电缆（110kV及以上），其屏蔽层只能单点接地，如果电缆护套因化学、机械甚至鼠虫害等发生损坏而多点接地，金属护套对地环流就会上升至很危险的数值。
一旦电缆接地系统遭到破坏，金属护套的电压将由正常运行时的工频感应电压变为悬浮电压。
当电缆金属护层上的悬浮电压将会上升到电缆外护套工频耐压容许值之上，在这种情况下将导致外护套击穿或护层保护器烧毁，更严重的会导致电缆主绝缘击穿等安全隐患。
而电缆运行管理一般采取人工周期巡视的方式，难以预防此类事件的发生，必须利用科学手段，采取行之有效的防范措施。
高压电缆金属护套环流检测是主网电缆线路日常运行维护的一项重要技术检测工作。
现有传统模式的接地环流技术检测工作，主要靠依赖运行人员持钳型电流表人工测量的方式、季度检测的周期进行，不能有效、实时的反应接地环流，不便于进行主网电缆线路的健康水平监测。
因此需要建立一套既防盗，又能实时在线监测的系统来解决目前电力电缆实时运行中的电缆环流、电缆温度、设备安全问题。
根据上述的现状需求，根据实际情况着手研发，生产新型环保型智能接地箱，内置一套高压电缆在线监测系统，来监测接地环流的状况，监测电缆中间接头的绝缘状况，以确保电力电缆安全运行。
2、智能环保型接地箱系统架构和功能要求2.1、系统建设目标1、实时监测，分级集中管理。
具有统计，查询和打印各类表格的功能，提高维护和管理水平。
2、及时报警，自动派障，能实时掌握系统所属各端局设备的维护作业等运行情况。
3、确保受监控电缆的安全。
电缆在超过门限值时能够及时的告警。
4 、取代传统的环流检测方式，由人工检查升级到电子科技设备测试，做到了实时在线监测。
5、节省电力部门的运作成本。
能有效的提高工作效。
2.2、系统架构设计原则根据国网公司输变电设备状态监测系统的有关标准和技术要求（详见《国家电网公司生技改〔2010〕95号关于印发输变电设备状态监测系统概要设计及相关数据规范、通信技术方案的通知》），输变电设备在线监测系统必须依托PMS系统而建，其系统架构既要满足国网公司的统一系统架构要求，又要结合江苏省公司的生产信息化系统建设现状，满足与历史实时数据中心、SCADA等相关系统进行横向集成，以及与国网公司PMS系统和状态监测系统进行纵向接入的要求。
同时电缆线路状态监测系统与输电架空线路状态监测系统在系统平台上应无区别，即均为PMS系统平台下的输变电设备状态监测子系统的组成部分。
系统采用二级架构，分为监控中心和远端采集。
其中远端采集器负责信息的采集和预处理，将电流和电压信号转化为数字信号进行传送。
监控中心负责所辖区域内远端采集器上传信号的处理，并将告警信息传递给相关维护人员，同时负责该区域内相关信息的处理与统计。
监控中心将根据需要设立，主要负责前端信息的汇总与处理，为电力电缆的统一管理提供必要的信息和决策依据。
在后期系统扩容中，监控中心配置不必改变，只需增加相应RTU监控点，根据网络组网情况，集中收敛到监控中心，即可完成对所辖区域内单芯电缆接地电流，电压数据的集中监控管理。
若系统发生告警，系统可通过电话、短信、本地多媒体声光等多种方式进行告警，并及时通知各责任人，便于采取有效措施进行防范。
2.2 输变电设备状态监测系统构架2.3、系统应用功能2.3.1、在线监测装置台账管理1、基站信息子模块主要是对某一条或多条电缆所在线路、沟体的所有基站信息（主要对应数据采集器和取电装置）进行数据录入、删除、修改、查询。
