任务1 图框绘制

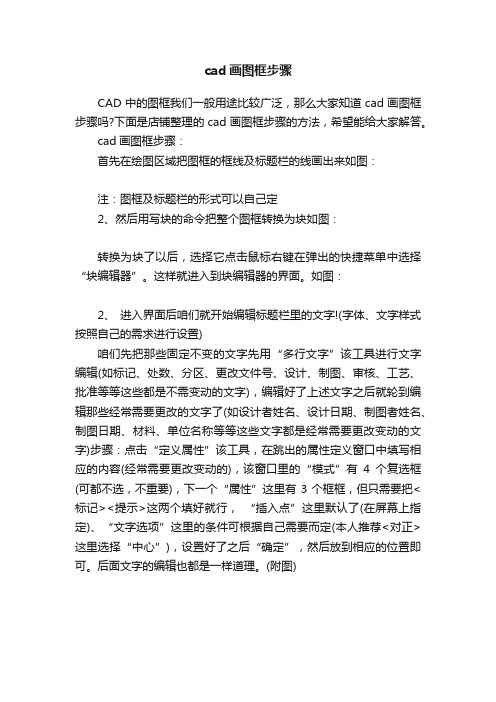

cad画图框步骤
CAD中的图框我们一般用途比较广泛，那么大家知道cad画图框步骤吗?下面是店铺整理的cad画图框步骤的方法，希望能给大家解答。

cad画图框步骤：
首先在绘图区域把图框的框线及标题栏的线画出来如图：
注：图框及标题栏的形式可以自己定
2、然后用写块的命令把整个图框转换为块如图：
转换为块了以后，选择它点击鼠标右键在弹出的快捷菜单中选择“块编辑器”。

这样就进入到块编辑器的界面。

如图：
2、进入界面后咱们就开始编辑标题栏里的文字!(字体、文字样式按照自己的需求进行设置)
咱们先把那些固定不变的文字先用“多行文字”该工具进行文字编辑(如标记、处数、分区、更改文件号、设计、制图、审核、工艺、批准等等这些都是不需变动的文字)，编辑好了上述文字之后就轮到编辑那些经常需要更改的文字了(如设计者姓名、设计日期、制图者姓名、制图日期、材料、单位名称等等这些文字都是经常需要更改变动的文字)步骤：点击“定义属性”该工具，在跳出的属性定义窗口中填写相应的内容(经常需要更改变动的)，该窗口里的“模式”有4个复选框(可都不选，不重要)，下一个“属性”这里有3个框框，但只需要把<标记><提示>这两个填好就行，“插入点”这里默认了(在屏幕上指定)、“文字选项”这里的条件可根据自己需要而定(本人推荐<对正>这里选择“中心”)，设置好了之后“确定”，然后放到相应的位置即可。

后面文字的编辑也都是一样道理。

(附图)
文字都编辑好了之后，选择“保存块定义”该工具进行保存，然后关闭该块编辑器(不是关闭图形)。

把该界面上的图框删掉，再用“插入块”工具把刚才保存的“图框块”调进来即可。

这样一来标题栏的文字编辑起来就容易多了。

课程名称CAD室内制图授课项目图纸框绘制授课班级学时安排1个学时一、能力培养目标：1.掌握图纸框的绘制及相关知识点；2.掌握表格命令的应用。

二、知识培养目标：1、认识图纸框，了解几种常见图纸框的尺寸及绘制方法；2、认识表格并掌握表格的相关命令。

三、技能训练所需理论知识：Auto CAD软件绘图命令。

四、教学组织（技能训练和理论知识讲授的组织与安排）：制图基本规定一、图纸幅面和标题栏1.图纸幅面及图框尺寸图纸幅面简称图幅或幅面，是指图纸面积规格的大小。

绘制图样时，应优先采用规定的基本幅面和图框尺寸：在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边两种，但同一产品的图样只能采用其中一种格式。

图纸幅面说明：必要时允许将幅面的短边按其短边的整数倍加长。

图框格式及其尺寸有装订边图纸的图框格式无装订边图纸的图框格式2.标题栏每张图纸上都必须画出标题栏，标题栏的外框线用粗实线、框内格线用细实线绘制。

标题栏的格式和尺寸在国标中都有规定。

国标中规定的标题栏格式制图作业中推荐使用简化的标题栏格式标题栏应位于图纸的右下角，其底边和右边分别与图框线的底边线、右边线重合。

在此情况下，看图的方向与看标题栏的方向一致。

为了利用预先印制的图纸，允许将X型图纸的短边或Y型图纸的长边置于水平位置使用。

这时，为了明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画出一个方向符号。

当标题栏的长边置于水平方向并与图纸的长边平行时，即构成X型图纸；当标题栏的长边与图纸的长边垂直时，则构成Y型图纸。

（二）、图纸框的绘制步骤以A3图为例：1.启动CAD；2.设定图框的线形和线宽。

按标准，设定连续线型，线宽0.7mm；3.设定单位，输入命令 UN 将其设为毫米；。

05项目二绘制图框线及标题栏绘制图框线及标题栏是在项目二中的一个重要任务，它涉及到绘制图纸的基本要素，为图纸提供清晰的界面和信息展示。

下面是详细的步骤和要求：1. 图框线的绘制：- 在图纸的四周绘制一条粗线，作为图框的边界。

线的粗细一般为0.7mm，颜色可以根据需要选择，常用的是黑色或蓝色。

- 与图框边界平行，绘制一条细线，作为图框内部的边界线。

线的粗细一般为0.35mm，颜色与图框边界线相同。

- 在图框的右下角绘制一个小方框，用于标识图纸的版本号。

方框的大小一般为10mm x 10mm，线的粗细为0.35mm。

2. 标题栏的绘制：- 在图框的上方绘制一个标题栏，用于显示图纸的相关信息。

标题栏的高度一般为15mm。

- 在标题栏的左侧绘制一个公司或项目的标识图案，例如公司的Logo或项目的名称缩写。

标识图案的大小一般为10mm x 10mm。

- 在标识图案的右侧绘制一条细线，作为分隔线。

线的粗细一般为0.35mm。

- 在分隔线的右侧绘制文字，包括图纸的名称、编号、比例、日期等信息。

文字的字号一般为3mm，字体一般为宋体或Arial。

3. 其他要求：- 图框线和标题栏的绘制应该精确，线条应该平直，文字应该清晰可读。

- 图框线和标题栏的位置应该合适，不应该与图纸内容重叠或遮挡重要信息。

- 图框线和标题栏的颜色可以根据需要进行调整，但要保证整体的美观和清晰度。

- 在绘制图框线和标题栏之前，应该先确定图纸的尺寸和比例，并根据实际需要进行调整。

以上是绘制图框线及标题栏的标准格式要求，希望对您有所帮助。

如果还有其他问题，请随时提问。

意识，形成“机械产品的图样识读、造型与测绘”的工作能力，构建后续专业技术学习和工作的接口与通道。

（一）、工作任务1．遵守《技术制图》国家标准，选择适当的表达方法，绘制中等复杂的零件图与部件装配图。

2．读懂较复杂的零件图，理解零件加工技术要求：尺寸、材料、加工部位、公差等。

并利用计算机进行三维实体造型。

3．测绘机械零部件并完成相关图样。

4．读懂中等复杂的部件装配图并拆画出零件图。

5．转换不同标准体系的图样。

（二）、工作方法1．零部件表达方法。

2．计算机绘图与造型方法。

3．绘图仪器绘图、徒手绘图方法。

4．零件测绘方法。

（三）、职业素质养成1．正确、完整、清晰传达产品信息，贯彻国家制图标准。

2．培养耐心细致的工作作风和严肃认真的工作态度及质量意识。

3．增强团队协作能力及创新意识。

六、课程的内容标准为使学生掌握数控加工和数控编程等专业能力所需的知识与技能，本课程以机械零件为载体，贯穿整个学习情境，并由手柄的绘制等12个学习项目情境来组织教学，将职业行动领域的工作过程融合在学习情境中。

本课程学习情境与学时分配见表1。

模块ⅰ：表1 学习情境内容与学时分配表学习情境编号学习情境名称任务内容支撑知识学时1学习情景一：线型绘制和尺寸标注任务1：制图标准的基本规定和图框绘制、图线规式和绘制、标题栏的绘制、比例选用任务2：垫片、支架、螺母坯任务3：法兰盘、v型铁的的平面图绘制和尺寸标注任务4：线型练习图框的绘制、线条的型式和规格、标题栏的正确绘制、字体的书写、标注尺寸。

102学习情景二：手柄的绘制和标注任务1：手柄线型和尺寸分析任务2：垫片中圆弧连接的作图方法任务3：手柄的绘制和标注技能训练1（钩子的绘制和尺寸标注）圆弧连接。

平面图形的绘制步骤。

63学习情景三：简单零件的绘制和标注任务1：方头普通平键的三视图绘制（正投影）任务2：底座、支架三视图绘制任务3：圆柱销、圆柱滚子、半圆键、螺钉头的绘制和标注、面上点的投影绘制任务5：圆锥销、钩头键的绘制和标注技能训练2（一组零件三视图的绘制）投影原理、投影特性，基本体的形成、投影及其表面取点的方法。

CAD标准图框画法在 CAD 绘图中，标准图框的绘制是一项基础且重要的工作。

它不仅为绘图提供了规范的边界，还能使图纸在交流和存档时更加统一和清晰。

下面就来详细介绍一下 CAD 标准图框的画法。

首先，我们要明确图框的尺寸规格。

常见的图框尺寸有 A0、A1、A2、A3、A4 等，其对应的长宽比例是固定的。

比如，A4 图框的尺寸通常为 210mm×297mm，A3 图框的尺寸为 297mm×420mm。

在实际绘制时，要根据绘图的需要选择合适的图框尺寸。

接下来，打开 CAD 软件，新建一个绘图文件。

在绘图界面中，我们可以通过以下几种方法来绘制图框：方法一：使用直线命令。

按照所选图框尺寸的长和宽，依次绘制出四条边框线。

在绘制时，要注意线条的准确性和笔直度，可以打开正交模式来保证线条的水平和垂直。

方法二：利用矩形命令。

直接输入矩形的两个对角点坐标，或者指定矩形的长度和宽度，这样就能快速绘制出一个矩形的图框。

绘制好边框后，还需要添加一些必要的元素，如标题栏、会签栏等。

标题栏一般位于图框的右下角，包含了图纸的名称、比例、绘图单位、绘图日期、绘图人员等信息。

我们可以使用表格工具来绘制标题栏，或者直接绘制线条来划分区域，然后在相应的区域内填写文字。

会签栏通常位于图框的左侧，用于相关人员的签字确认。

其格式和内容可以根据具体的需求进行定制。

在绘制标题栏和会签栏时，要注意字体的大小和格式，以及文字与边框的间距，保证整体的美观和规范。

此外，为了使图框更加规范和易于识别，还需要添加一些标注和说明。

比如，在图框的外边缘，可以标注出图框的尺寸规格；在标题栏中，可以注明图纸的版本号、修改记录等。

在绘制过程中，还有一些细节需要注意。

比如，线条的粗细设置，边框线一般使用粗线，内部的分格线可以使用细线；图层的管理，将不同的元素放置在不同的图层中，便于后续的编辑和修改；还有单位的设置，要确保绘图的单位与实际需求相符。

绘制完成后，要对图框进行仔细的检查，确保没有遗漏和错误。
