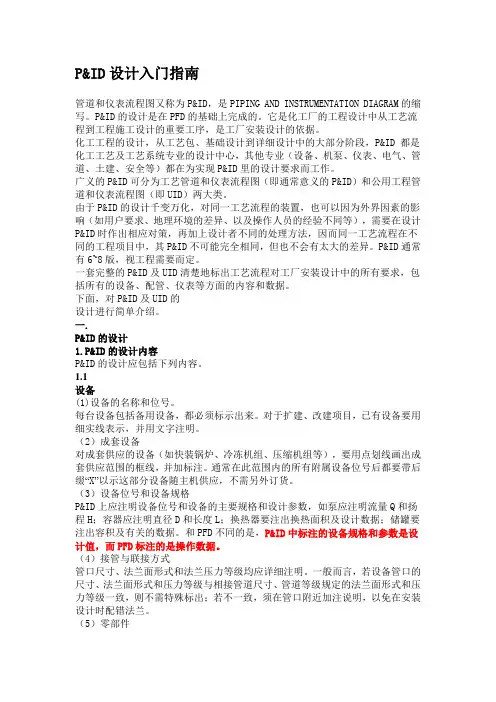

P&ID设计入门指南管道和仪表流程图又称为P&ID,是PIPING AND INSTRUMENTATION DIAGRAM的缩写。
P&ID的设计是在PFD的基础上完成的。
它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序,是工厂安装设计的依据。
化工工程的设计,从工艺包、基础设计到详细设计中的大部分阶段,P&ID 都是化工工艺及工艺系统专业的设计中心,其他专业(设备、机泵、仪表、电气、管道、土建、安全等)都在为实现P&ID里的设计要求而工作。
广义的P&ID可分为工艺管道和仪表流程图(即通常意义的P&ID)和公用工程管道和仪表流程图(即UID)两大类。
由于P&ID的设计千变万化,对同一工艺流程的装臵,也可以因为外界因素的影响(如用户要求、地理环境的差异、以及操作人员的经验不同等),需要在设计P&ID时作出相应对策,再加上设计者不同的处理方法,因而同一工艺流程在不同的工程项目中,其P&ID不可能完全相同,但也不会有太大的差异。
P&ID通常有6~8版,视工程需要而定。
一套完整的P&ID及UID清楚地标出工艺流程对工厂安装设计中的所有要求,包括所有的设备、配管、仪表等方面的内容和数据。
下面,对P&ID及UID的设计进行简单介绍。
一.P&ID的设计1.P&ID的设计内容P&ID的设计应包括下列内容。
1.1设备(1)设备的名称和位号。
每台设备包括备用设备,都必须标示出来。
对于扩建、改建项目,已有设备要用细实线表示,并用文字注明。
(2)成套设备对成套供应的设备(如快装锅炉、冷冻机组、压缩机组等),要用点划线画出成套供应范围的框线,并加标注。
通常在此范围内的所有附属设备位号后都要带后缀“X”以示这部分设备随主机供应,不需另外订货。
(3)设备位号和设备规格P&ID上应注明设备位号和设备的主要规格和设计参数,如泵应注明流量Q和扬程H;容器应注明直径D和长度L;换热器要注出换热面积及设计数据;储罐要注出容积及有关的数据。

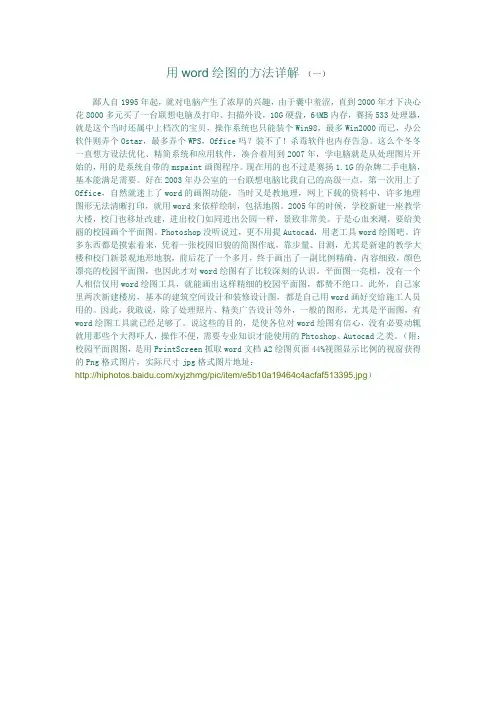

用word绘图的方法详解(一)鄙人自1995年起,就对电脑产生了浓厚的兴趣,由于囊中羞涩,直到2000年才下决心花8000多元买了一台联想电脑及打印、扫描外设,10G硬盘,64MB内存,赛扬533处理器,就是这个当时还属中上档次的宝贝,操作系统也只能装个Win98,最多Win2000而已,办公软件则弄个Ostar,最多弄个WPS,Office吗?装不了!杀毒软件也内存告急。
这么个冬冬一直想方设法优化、精简系统和应用软件,凑合着用到2007年,学电脑就是从处理图片开始的,用的是系统自带的mspaint画图程序。
现在用的也不过是赛扬1.1G的杂牌二手电脑,基本能满足需要。
好在2003年办公室的一台联想电脑比我自己的高级一点,第一次用上了Office,自然就迷上了word的画图功能,当时又是教地理,网上下载的资料中,许多地理图形无法清晰打印,就用word来依样绘制,包括地图。
2005年的时候,学校新建一座教学大楼,校门也移址改建,进出校门如同进出公园一样,景致非常美。
于是心血来潮,要给美丽的校园画个平面图。
Photoshop没听说过,更不用提Autocad,用老工具word绘图吧。
许多东西都是摸索着来,凭着一张校园旧貌的简图作底,靠步量、目测,尤其是新建的教学大楼和校门新景观地形地貌,前后花了一个多月,终于画出了一副比例精确,内容细致,颜色漂亮的校园平面图,也因此才对word绘图有了比较深刻的认识。
平面图一亮相,没有一个人相信仅用word绘图工具,就能画出这样精细的校园平面图,都赞不绝口。
此外,自己家里两次新建楼房,基本的建筑空间设计和装修设计图,都是自己用word画好交给施工人员用的。
因此,我敢说,除了处理照片、精美广告设计等外,一般的图形,尤其是平面图,有word绘图工具就已经足够了。
说这些的目的,是使各位对word绘图有信心,没有必要动辄就用那些个大得吓人,操作不便,需要专业知识才能使用的Phtoshop、Autocad之类。
CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。
1、图样幅画:又称图纸幅画,在计算机进行绘图时,应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容,装配图或安装图上一般应配备明细表内容,工艺流程图上应配备图例等内容。
GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。
在用计算机绘图时,根据实际需要,图样幅画还可以设置以下内容:(1)方向符号:用来确定CAD图样的视图方向。
(2)剪切符号:用于对CAD图样的裁剪定位。
(3)米制参考分度:用于对图样比例尺寸提供参考。
(4)对中符号:用于对CAD 图样的方位起到对中作用。
对于复杂的CAD装配图在标准中一般要求设置图符分区,图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。
同时规定在CAD绘图中对图纸有加长加宽要求时,应按基本幅面的短边(B)成整数倍增加。
2、比例:CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定,具体见表2-2.必要时候也可以选择表2-3中的比例。
3、字体:CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定,做到字体端正、比画清楚、排列蒸汽、间隔均匀,并要求采用长仿宋矢量字体。
代号、符号要符合有关标准规定。
(1)字一般要以斜体输出。
(2)小数点输出时,应占一个字位,并位于中间靠下处。
(3)字母一般也要斜体输出。
(4)汉子输出时一般采用正体,并采用国家正是公布的简化汉字方案。
(5)标点符号应按照其真正含义正确使用,除省略号、破折号为两个字位外,其余均为一个字位。
(6)字体高度由图样幅面大小确定。
(7)规定字体的最小字距、行距,以及间隔线、基准线与书写字体间的最小距离。
4、图线:图线指图线的基本线型和基本线型的变形。
GB/T 17450-98《技术制图图线》对图线有详细的说明。
5、标题栏:标题栏位于图框右下角,其格式在GB/T 10609.1-93《技术制图标题栏》中有详细的规定。

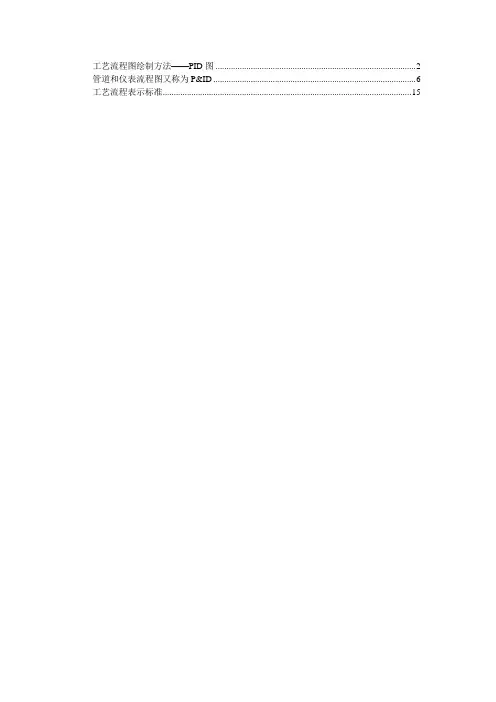

工艺流程图绘制方法——PID图 (2)管道和仪表流程图又称为P&ID (6)工艺流程表示标准 (15)工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格(594 mm×841 mm),并用多张1号图分开表示。
每张图纸的有关部分均应相互衔接,完善地表示出整个生产过程。
少数物流和控制关系来往密切且内容较多,表示在一张1号图中太挤的情况下,可按图纸延长的标准加长1/4或1/2。
PID图的内容应根据工艺流程图和公用工程流程图的要求,详细地表示装置的全部设备、仪表、管道和其他公用工程设施,具体内容如下:a) 全部设备;b) 全部仪表(包括控制、测量及计算机联结);c) 所有管道、阀门(低高点放空除外)、安全阀、大小头及部分法兰;d) 公用工程设施、取样点、吹扫接头;e) 工艺、仪表、安装等特殊要求。
PID图中设备画法编号例如E-1由三台换热器并联操作,其编号分别为E-1A,E-1B,E-1C(或E-1A/B/C);如P-1为两台泵(一台操作,一台备用),其编号为P-1A,P-1B(或P-1A/B)。
用细实线画出装置全部操作和备用的设备,在设备的邻近位置(上下左右均可)注明编号(下画一粗实线)、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致,编号方法与“工艺流程图”2.4.2规定相同。
但同一作用的设备由多台组成(或备用)时,可在编号数字后加A,B,C。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下:a) 立式圆筒型:内径ID×切线至切线高T/T,mm,b) 卧式圆筒型:内径ID×切线至切线长T/T,mm,c) 长方型:长×宽×高,mm,d) 加热及冷换设备:标注编号、名称及其特性(热负荷、及传热面积)e) 机泵,设备大小可不按比例画,但应尽量有相对大小的概念,有位差要求的设备,应表示其相对高度位置,例如热旁路控制流程中的冷凝器和回流罐。
在面对一件复杂的事情或者是工作时,有时候会因为自己的表达原因而将所要做的事情变了味道,而最终直接成为了任务失败的原因,这时我们要好好检讨自己,在出现复杂问题时我们要通过绘图将其简单化,这样实用性也是很高的,一起来看看制作一张完整的流程图的操作小技巧吧。
绘制前的准备工作:
1.在绘图时我们是围绕一个主体或者是一件事情进行绘制使用的,不能偏离主题。
2.绘图前我们要了解不同的流程图所代表的含义是什么。
3.绘制了流程图是要怎样使用,不然那绘制成功之后没有自己需要的格式会功亏一篑。
制作流程图方法:
1.绘制流程图的方法有很多,我们要选择一些适合自己的操作方法,并且绘制工具也同等重要,下面以小编经常使用的工具为列来给大家讲述操作方法。
进入该画图工具中选择首页面中的立即体验就可以开始绘制之旅了。
2.这时会转入到新建文件页面中,在新建文件中选择流程图新建使用就可以。
3.新建之后会转入在线编辑流程图面板中,四周是工具栏以及基
础流程图图形分类,想要搭建流程图就要依赖面板中的工具辅助进行操作。
4.搭建流程图的首步是搭建流程图框架,在面板左侧位置选择需要的图形样式与线段种类,移动至编辑面板中进行搭建使用。
5.双击流程图图形以及连接线都是可以添加内容的,点击流程图图形的同时右侧会出现工具栏,可以对背景颜色,间距,透明度以及字体样式进行设置使用。
6.操作到这一步一张完整的流程图就绘制成了,一般会进储存使用,在左上角文件选项中选择保存或者是导出就可以完成操作。
以上就是怎样制作一张完整的流程图的操作方法介绍,总的来说方法还是很简单的,并且上手也快,适合各种年龄段的人使用,希望上面的操作方法可以帮助到大家。
一、请绘制一个家庭聚餐(晚餐)计划的流程图并做详细说明。
在家里,一个人吃饭时,心里总想着一个问题:“怎么吃最好?”一问一答间,总有一两个小问题在折磨着你。
比如,你希望自己的父母每天都可以得到很好吃的东西;你想过让孩子们每天都可以吃到新鲜可口好美味的食物;你想请爸爸妈妈多喝几杯咖啡等等。
如果这些都不能解决这个问题的话,那么,请绘制一个家庭聚餐(晚餐)计划流程图。
这样的流程图不仅能够让你了解家庭聚餐可能遇到的各种情况,还可以给你带来很多实用技巧。
当然了,如果仅仅是从流程图上来理解它的话,那么这种说法很大程度上只是从理论来说。
所以说,还是需要结合实际情况来看问题而已,因为每个人的理解能力和所处年龄和阶段不同导致流程图上面所展现出的问题也不一样。
因此如果想让自己的爸妈每天都可以享受到高品质的美食服务的话,那么这个家庭聚餐计划流程图一定要绘制得详细一些。
这样即便在聚会的时候出现问题或是吃不饱肚子等情况也能在事后马上得到解决。
所以说这个流程图是非常重要并且非常有用的,但是仅仅用来描述这个问题是不够的!1.确定好聚会的时间和地点这个时间和地点的选择是非常重要的,因为如果聚会在家里的话,那么就没有办法和自己的父母和孩子们在一起了,如果在外面,那是非常尴尬的,而且很容易就会遇到一些突发事件。
所以我们必须要提前做好自己该做什么以及不该做什么东西。
比如,晚上要准备什么?比如吃什么,要什么水果。
怎么去?吃饱还是吃好?吃饭之前还是准备吃什么?等等这些方面都是我们需要考虑清楚的因素。
所以,如果参加一次聚会前没有做这些决定的话,那么在聚餐之前就很可能会导致因为什么原因而影响到聚会。
因此很多人在聚会前就会做很多工作去处理这个事情。
我们需要考虑到几个方面。
比如,一场聚餐到底应该安排在什么时间最合适去什么地方去?每个人考虑的时间又是多少?然后在聚会当天做好充分而周密的准备才能够做到最好。
2.根据情况定准备好菜肴种类在举行家庭聚餐的时候,不同的菜肴可以做出不同的味道。
