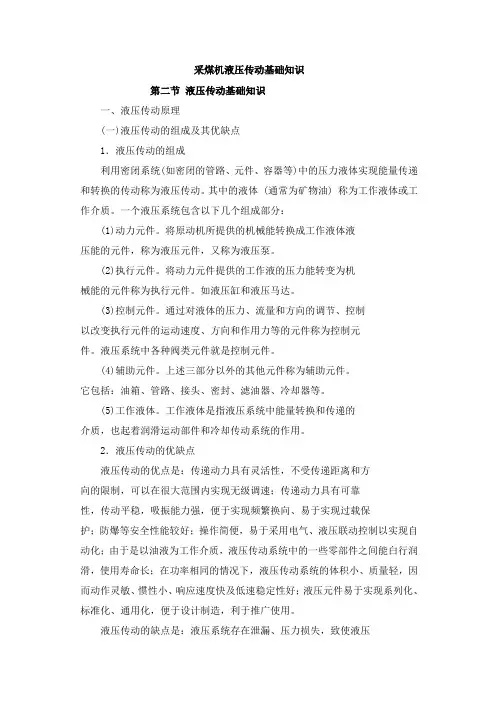

采煤机液压传动基础知识第二节液压传动基础知识一、液压传动原理(一)液压传动的组成及其优缺点1．液压传动的组成利用密闭系统(如密闭的管路、元件、容器等)中的压力液体实现能量传递和转换的传动称为液压传动。
其中的液体 (通常为矿物油) 称为工作液体或工作介质。
一个液压系统包含以下几个组成部分：(1)动力元件。
将原动机所提供的机械能转换成工作液体液压能的元件，称为液压元件，又称为液压泵。
(2)执行元件。
将动力元件提供的工作液的压力能转变为机械能的元件称为执行元件。
如液压缸和液压马达。
(3)控制元件。
通过对液体的压力、流量和方向的调节、控制以改变执行元件的运动速度、方向和作用力等的元件称为控制元件。
液压系统中各种阀类元件就是控制元件。
(4)辅助元件。
上述三部分以外的其他元件称为辅助元件。
它包括：油箱、管路、接头、密封、滤油器、冷却器等。
(5)工作液体。
工作液体是指液压系统中能量转换和传递的介质，也起着润滑运动部件和冷却传动系统的作用。
2．液压传动的优缺点液压传动的优点是：传递动力具有灵活性，不受传递距离和方向的限制，可以在很大范围内实现无级调速；传递动力具有可靠性，传动平稳，吸振能力强，便于实现频繁换向、易于实现过载保护；防爆等安全性能较好；操作简便，易于采用电气、液压联动控制以实现自动化；由于是以油液为工作介质，液压传动系统中的一些零部件之间能白行润滑，使用寿命长；在功率相同的情况下，液压传动系统的体积小、质量轻，因而动作灵敏、惯性小、响应速度快及低速稳定性好；液压元件易于实现系列化、标准化、通用化，便于设计制造，利于推广使用。
液压传动的缺点是：液压系统存在泄漏、压力损失，致使液压传动的效率较低；由于泄漏及油液具有一定的可压缩性，使传动比不能恒定，不适用于传动比要求严格的场合；工作性能与效率受温度变化影响较大；对液压元件的制造工艺要求高，成本高；刚性差，易产生振动和噪音。
(二) 液压传动的特点和基本参数1、液压传动的基本特点(1) 液压系统中力的传递靠液体压力的传递来实现。

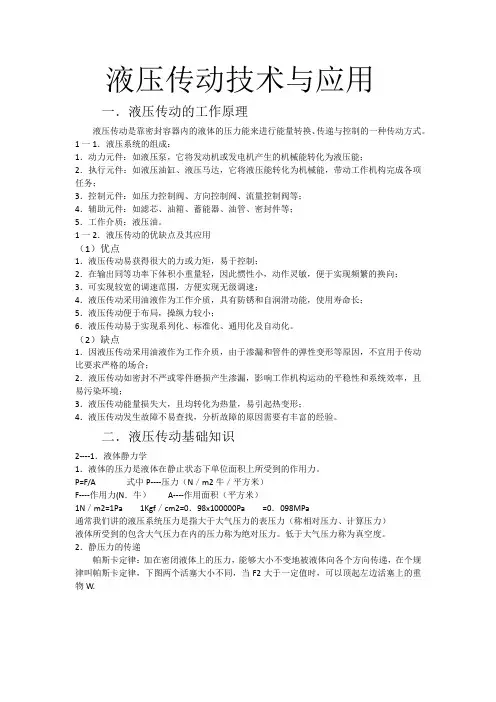

液压传动技术与应用一．液压传动的工作原理液压传动是靠密封容器内的液体的压力能来进行能量转换、传递与控制的一种传动方式。
1一1．液压系统的组成：1．动力元件：如液压泵，它将发动机或发电机产生的机械能转化为液压能；2．执行元件：如液压油缸、液压马达，它将液压能转化为机械能，带动工作机构完成各项任务；3．控制元件：如压力控制阀、方向控制阀、流量控制阀等；4．辅助元件：如滤芯、油箱、蓄能器、油管、密封件等；5．工作介质：液压油。
1一2．液压传动的优缺点及其应用（1）优点1．液压传动易获得很大的力或力矩，易于控制；2．在输出同等功率下体积小重量轻，因此惯性小，动作灵敏，便于实现频繁的换向；3．可实现较宽的调速范围，方便实现无级调速；4．液压传动采用油液作为工作介质，具有防锈和自润滑功能，使用寿命长；5．液压传动便于布局，操纵力较小；6．液压传动易于实现系列化、标准化、通用化及自动化。
（2）缺点1．因液压传动釆用油液作为工作介质，由于渗漏和管件的弹性变形等原因，不宜用于传动比要求严格的场合；2．液压传动如密封不严或零件磨损产生渗漏，影响工作机构运动的平稳性和系统效率，且易污染环境；3．液压传动能量损失大，且均转化为热量，易引起热变形；4．液压传动发生故障不易查找，分析故障的原因需要有丰富的经验。
二．液压传动基础知识2----1．液体静力学1．液体的压力是液体在静止状态下单位面积上所受到的作用力。
P=F/A 式中P----压力（N／m2牛／平方米）F----作用力(N．牛）A----作用面积（平方米）1N／m2=1Pa 1Kgf／cm2=0．98x100000Pa =0．098MPa通常我们讲的液压系统压力是指大于大气压力的表压力（称相对压力、计算压力）液体所受到的包含大气压力在内的压力称为绝对压力。
低于大气压力称为真空度。
2．静压力的传递帕斯卡定律：加在密闭液体上的压力，能够大小不变地被液体向各个方向传递，在个规律叫帕斯卡定律，下图两个活塞大小不同，当F2大于一定值时，可以顶起左边活塞上的重物W.3．流速v和流通截面积A的乘积表示单位时间内流过管路的液体容积，即流量，用Q表示：Q=vA(L/min）两个重要概念1，压力取决于负载；P=F/A2，速度取决于流量。
液压传动的原理及应用1. 液压传动的概述液压传动是一种利用液体介质传递能量的工程技术。
它通过利用液体的压缩性和流动性来传递力量和能量，用于实现各种工程设备的驱动、控制和工作。
2. 液压传动的原理液压传动的原理是基于帕斯卡定律，即在任何封闭的液体中，施加在其中一个部分的压力会均匀地传递给全部部分。
液压传动系统主要由液压泵、液压缸或液压马达、阀门和管道等部件组成。
3. 液压传动的工作原理液压传动系统常见的工作原理包括单向传动、双向传动和变位传动。
具体工作原理如下：3.1 单向传动单向传动是指液压系统中的液压泵通过液压管道将液体压力传递给液压缸或液压马达，从而实现单向推动或驱动工作。
3.2 双向传动双向传动是指液压系统中的液压泵通过阀门控制油液的流动方向，实现液压缸或液压马达的双向推动，用于实现正反转工作。
3.3 变位传动变位传动是指通过调整液压泵和液压马达的工作行程或转速，从而实现工作部件的位置或速度的变化。
4. 液压传动的应用领域液压传动广泛应用于各个领域，主要包括机械工程、建筑工程、航空航天、冶金和石油等行业。
4.1 机械工程液压传动在机械工程中具有重要的作用，如起重机、挖掘机、注塑机、切割机等。
液压传动系统可以提供大功率和高效率的驱动力，实现各种复杂的运动控制。
4.2 建筑工程在建筑工程中，液压传动被广泛应用于起重装置、混凝土泵车、压路机等设备。
液压传动可以提供强大的推力和扭矩，用于实现重型设备的运动和操作。
4.3 航空航天液压传动在航空航天领域起着重要作用，如飞机起落架、液压舵机等。
液压传动系统可以提供高精度的力和位移控制，确保飞行安全和性能。
4.4 冶金在冶金工业中，液压传动可以应用于轧机、压力机、锻压设备等。
液压传动系统可以提供高速、平稳和可靠的工作，满足冶金工艺的需求。
4.5 石油液压传动在石油行业具有重要的应用，如油田钻井设备、油管成套设备等。
液压传动系统可以提供大功率和高可靠性的运动控制，满足复杂的工况要求。
