液压传动技术与应用一.液压传动的工作原理液压传动是靠密封容器内的液体的压力能来进行能量转换、传递与控制的一种传动方式。
1一1.液压系统的组成:1.动力元件:如液压泵,它将发动机或发电机产生的机械能转化为液压能;2.执行元件:如液压油缸、液压马达,它将液压能转化为机械能,带动工作机构完成各项任务;3.控制元件:如压力控制阀、方向控制阀、流量控制阀等;4.辅助元件:如滤芯、油箱、蓄能器、油管、密封件等;5.工作介质:液压油。
1一2.液压传动的优缺点及其应用(1)优点1.液压传动易获得很大的力或力矩,易于控制;2.在输出同等功率下体积小重量轻,因此惯性小,动作灵敏,便于实现频繁的换向;3.可实现较宽的调速范围,方便实现无级调速;4.液压传动采用油液作为工作介质,具有防锈和自润滑功能,使用寿命长;5.液压传动便于布局,操纵力较小;6.液压传动易于实现系列化、标准化、通用化及自动化。
(2)缺点1.因液压传动釆用油液作为工作介质,由于渗漏和管件的弹性变形等原因,不宜用于传动比要求严格的场合;2.液压传动如密封不严或零件磨损产生渗漏,影响工作机构运动的平稳性和系统效率,且易污染环境;3.液压传动能量损失大,且均转化为热量,易引起热变形;4.液压传动发生故障不易查找,分析故障的原因需要有丰富的经验。
二.液压传动基础知识2----1.液体静力学1.液体的压力是液体在静止状态下单位面积上所受到的作用力。
P=F/A 式中P----压力(N/m2牛/平方米)F----作用力(N.牛)A----作用面积(平方米)1N/m2=1Pa 1Kgf/cm2=0.98x100000Pa =0.098MPa通常我们讲的液压系统压力是指大于大气压力的表压力(称相对压力、计算压力)液体所受到的包含大气压力在内的压力称为绝对压力。
低于大气压力称为真空度。
2.静压力的传递帕斯卡定律:加在密闭液体上的压力,能够大小不变地被液体向各个方向传递,在个规律叫帕斯卡定律,下图两个活塞大小不同,当F2大于一定值时,可以顶起左边活塞上的重物W.3.流速v和流通截面积A的乘积表示单位时间内流过管路的液体容积,即流量,用Q表示:Q=vA(L/min)两个重要概念1,压力取决于负载;P=F/A2,速度取决于流量。
液压传动技术在自动化生产中的应用
随着科技的不断发展,自动化生产已经成为了现代工业生产的主流。
而在自动化生产中,液压传动技术的应用越来越广泛。
液压传动技术是利用液体的压力来传递能量和信号的一种传动方式,它具有传动力大、速度快、精度高、可靠性强等优点,因此在自动化生产中得到了广泛的应用。
液压传动技术在自动化生产中的应用主要体现在以下几个方面:一、机床液压系统
机床液压系统是液压传动技术在自动化生产中的重要应用之一。
机床液压系统主要用于控制机床的各种动作,如切削、进给、夹紧等。
液压系统具有传动力大、速度快、精度高、可靠性强等优点,能够满足机床高速、高精度、高效率的要求。
二、工业机器人
工业机器人是自动化生产中的重要设备,液压传动技术在工业机器人中的应用也越来越广泛。
液压传动技术可以用于控制机器人的各种动作,如抓取、移动、旋转等。
液压系统具有传动力大、速度快、精度高、可靠性强等优点,能够满足工业机器人高速、高精度、高效率的要求。
三、液压升降系统
液压升降系统是自动化生产中的重要设备,液压传动技术在液压升降系统中的应用也越来越广泛。
液压升降系统主要用于控制物体的升降、倾斜、旋转等动作。
液压系统具有传动力大、速度快、精度高、可靠性强等优点,能够满足液压升降系统高速、高精度、高效率的要求。
液压传动技术在自动化生产中的应用越来越广泛,液压系统具有传动力大、速度快、精度高、可靠性强等优点,能够满足自动化生产高速、高精度、高效率的要求。
随着科技的不断发展,液压传动技术在自动化生产中的应用将会越来越广泛,为自动化生产的发展提供更加强大的支持。
液压传动技术调研报告液压传动技术调研报告液压传动技术是一种利用液体作为传动介质,通过液体的压力传递力量的传动方式。
液压传动具有传递力量大、速度调节范围广、运动平稳等优点,广泛应用于机械、建筑、冶金等领域。
本报告对液压传动技术的应用进行了调研。
一、液压传动的原理和组成液压传动技术基于压力的传递,通过液压缸和液压马达实现力量的传递和转换。
液压传动系统由液体供给装置、执行元件、控制元件和辅助元件组成。
液压传动系统的供液装置主要有电动泵、油箱和滤油器等组成。
电动泵通过电机驱动产生高压油液,提供给液压缸或液压马达。
液压传动系统的执行元件主要有液压缸和液压马达。
液压缸通过液压力使活塞运动,实现线性动作。
液压马达则通过液压力驱动转子旋转,实现转动动作。
液压传动系统的控制元件主要有液控阀和电磁阀。
液控阀通过调节油液的流量和压力来控制液压行程和速度。
电磁阀通过电磁阀的开关来控制液压行程和速度。
液压传动系统的辅助元件包括滤油器、压力表和油液冷却器等。
滤油器用于过滤油液中的杂质,确保液压系统的正常运行。
压力表用于测量液压系统的压力。
油液冷却器用于降低油液的温度,提高液压系统的工作效率。
二、液压传动技术的应用液压传动技术广泛应用于各个领域,特别是工程机械和重型机械行业。
在工程机械方面,液压传动技术广泛应用于挖掘机、推土机和装载机等。
液压传动系统可以控制机械的运动和力量,提高机械的工作效率和精度。
在重型机械方面,液压传动技术广泛应用于起重机、压力机和注塑机等。
液压传动系统可以提供大量的力量,使机械具有较强的起重和压力能力。
在其他领域,液压传动技术也有一定的应用。
例如,在冶金行业,液压传动系统可以控制轧机的卷取和张紧,实现板材的生产。
在石油行业,液压传动系统可以控制钻机的升降和旋转,实现钻井作业。
三、液压传动技术的优势和发展趋势液压传动技术具有传递力量大、速度调节范围广、运动平稳等优点。
液压传动系统在工程机械和重型机械领域具有广泛应用,为机械的工作效率和精度提供了保证。
液压传动技术发展现状[1] 液压传动技术是一种重要的工程技术,它利用液体的压力能来传递动力和运动。
随着科学技术的发展,液压传动技术不断得到完善和提升,目前已经广泛应用于工程机械、航空航天、汽车、能源、机器人等领域。
本文将介绍液压传动技术的发展现状。
一、液压传动技术的概述液压传动技术是一种以液体为工作介质的传动方式,它利用液体的压力能来传递动力和运动。
相比于其他传动方式,液压传动具有传动力大、传动平稳、噪声小、易于实现无级调速等优点,因此在许多领域得到了广泛应用。
液压传动系统主要由液压泵、液压缸、液压阀、管路等组成。
二、液压传动技术的发展现状1.高压化随着液压传动技术的不断发展,液压系统的压力等级也在不断提高。
高压化可以使得液压系统的传动力更大,同时也能够减少管路损失,提高传动效率。
目前,液压系统的压力等级已经达到3000bar以上。
2.集成化为了减少液压系统的体积和重量,提高系统的可靠性,液压元件的集成化已经成为一种趋势。
集成化可以使得液压系统的各个部件紧凑排列,减少占地面积和重量,同时也可以提高系统的稳定性和可靠性。
目前,液压元件的集成化已经实现了从单一功能到多功能的发展。
3.轻量化轻量化是液压传动技术的另一个重要发展方向。
轻量化的目的是减少液压系统的重量和体积,提高系统的机动性和灵活性。
目前,许多液压元件已经实现了轻量化设计,采用了高强度材料和紧凑的结构设计,使得重量和体积得到了有效减少。
4.智能化智能化是液压传动技术的未来发展方向。
智能化可以实现液压系统的自动控制和调节,提高系统的自动化程度和可靠性。
目前,许多液压元件已经实现了智能化控制,可以通过传感器和执行器来实现对系统的自动控制和调节。
5.模块化模块化是液压传动技术的另一个重要发展方向。
模块化可以实现液压系统的快速组装和维修,提高系统的灵活性和可靠性。
目前,许多液压元件已经实现了模块化设计,可以通过简单的组装和连接来实现对系统的快速组装和维修。

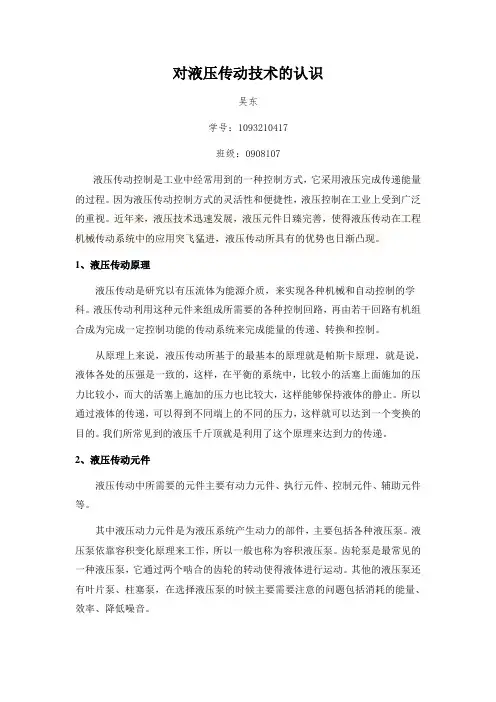

对液压传动技术的认识吴东学号:1093210417班级:0908107液压传动控制是工业中经常用到的一种控制方式,它采用液压完成传递能量的过程。
因为液压传动控制方式的灵活性和便捷性,液压控制在工业上受到广泛的重视。
近年来,液压技术迅速发展,液压元件日臻完善,使得液压传动在工程机械传动系统中的应用突飞猛进,液压传动所具有的优势也日渐凸现。
1、液压传动原理液压传动是研究以有压流体为能源介质,来实现各种机械和自动控制的学科。
液压传动利用这种元件来组成所需要的各种控制回路,再由若干回路有机组合成为完成一定控制功能的传动系统来完成能量的传递、转换和控制。
从原理上来说,液压传动所基于的最基本的原理就是帕斯卡原理,就是说,液体各处的压强是一致的,这样,在平衡的系统中,比较小的活塞上面施加的压力比较小,而大的活塞上施加的压力也比较大,这样能够保持液体的静止。
所以通过液体的传递,可以得到不同端上的不同的压力,这样就可以达到一个变换的目的。
我们所常见到的液压千斤顶就是利用了这个原理来达到力的传递。
2、液压传动元件液压传动中所需要的元件主要有动力元件、执行元件、控制元件、辅助元件等。
其中液压动力元件是为液压系统产生动力的部件,主要包括各种液压泵。
液压泵依靠容积变化原理来工作,所以一般也称为容积液压泵。
齿轮泵是最常见的一种液压泵,它通过两个啮合的齿轮的转动使得液体进行运动。
其他的液压泵还有叶片泵、柱塞泵,在选择液压泵的时候主要需要注意的问题包括消耗的能量、效率、降低噪音。
液压执行元件是用来执行将液压泵提供的液压能转变成机械能的装置,主要包括液压缸和液压马达。
液压马达是与液压泵做相反的工作的装置,也就是把液压的能量转换称为机械能,从而对外做功。
液压控制元件用来控制液体流动的方向、压力的高低以及对流量的大小进行预期的控制,以满足特定的工作要求。
正是因为液压控制元器件的灵活性,使得液压控制系统能够完成不同的活动。
液压控制元件按照用途可以分成压力控制阀、流量控制阀、方向控制阀。
液压传动技术的发展与思考一、液压传动技术的发展液压传动就利用液体物质所特有的性质对能量进行控制与传动的一种新的方式,液压传动装置依靠机械对流体介质进行操控使其可以传递能力。
相比较于传统的电力和机械传动来说,输出功率大,质量较轻,惯性也比较小,控制与调速方便是液压传动的突出特点,因此被广泛应用与民用工业、工程机械、汽车与船舶机床。
早在第一次世界大战之后液压技术就得到了广泛的应用,特别是在1920 年以后,其发展更为迅速。
随着19世纪30年代平衡式叶片泵的发明液压传动技术逐步形成了一套完整的体系。
在第二次世界大战期间,美国有近三分之一的机床应用了液压技术。
随着时代的进步,机械工艺水平的提高,液压技术随着计算机控制技术,传感器技术的发展而迅速的发展,液压传动技术逐步形成了包括检测、控制与会传动为一体的一门完整的自动化技术。
液压技术的发展程度牵动着一个国家工业发展的命脉。
二、液压传动技术的优缺点(一)液压传动技术的优点。
在各种工作机械中,液压传动相比较其他基本的传动方式如机械传动、气压传动、以及电气传动。
有其独特的优点。
1.有润滑作用,延长元件和系统的寿命。
液压传动大多数是采用矿物油作为工作的介质,矿物质油可以润滑运动面,减少运用面的摩擦,从而使延长了机械的使用寿命。
2.调整速度较为容易。
液压传动装置的速度调整很简单,只需要调整流量的控制阀来进行无级调速。
3.与其他机械传动装置相比较在相同的功率下,液压传动所执行的元件体积小,重量轻,结构更为紧凑。
液压传动一般使用的压力是在70Mpa左右,也可达到50Mpa。
但是液压传动装置的体积远小于同样输出压力的电机或其他机械传动装置的。
4.很容易实现机器的自动化。
液压传动设备配上其他元件,采用电液联合控制后,利用可以的编程控制器与计算机,可以实现高程度的自动化控制。
(二)液压传动技术的缺点。
总而言之,液压传动装置的优点很突出,但不可否认其自身也存在这令人无法忽视的缺点。
