数据检查和拓扑处理

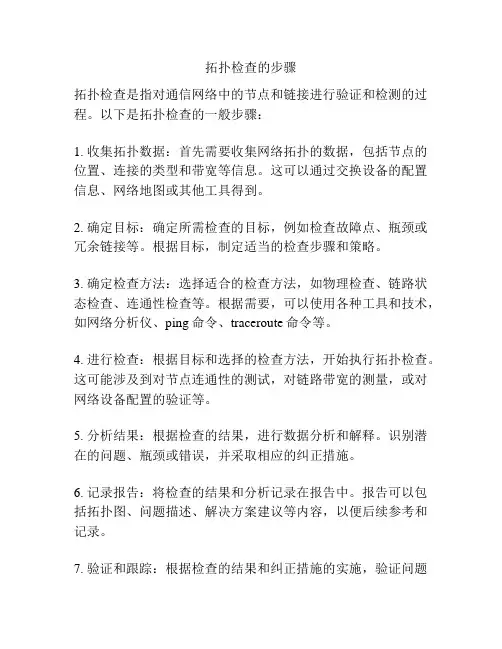

拓扑检查的步骤
拓扑检查是指对通信网络中的节点和链接进行验证和检测的过程。

以下是拓扑检查的一般步骤：
1. 收集拓扑数据：首先需要收集网络拓扑的数据，包括节点的位置、连接的类型和带宽等信息。

这可以通过交换设备的配置信息、网络地图或其他工具得到。

2. 确定目标：确定所需检查的目标，例如检查故障点、瓶颈或冗余链接等。

根据目标，制定适当的检查步骤和策略。

3. 确定检查方法：选择适合的检查方法，如物理检查、链路状态检查、连通性检查等。

根据需要，可以使用各种工具和技术，如网络分析仪、ping命令、traceroute命令等。

4. 进行检查：根据目标和选择的检查方法，开始执行拓扑检查。

这可能涉及到对节点连通性的测试，对链路带宽的测量，或对网络设备配置的验证等。

5. 分析结果：根据检查的结果，进行数据分析和解释。

识别潜在的问题、瓶颈或错误，并采取相应的纠正措施。

6. 记录报告：将检查的结果和分析记录在报告中。

报告可以包括拓扑图、问题描述、解决方案建议等内容，以便后续参考和记录。

7. 验证和跟踪：根据检查的结果和纠正措施的实施，验证问题
是否得到解决，是否达到预期的效果。

同时，保持对网络拓扑的跟踪和更新，以保持其准确性。

需要注意的是，拓扑检查是一个持续的过程，网络拓扑会随着时间和变化不断发展。

因此，定期进行拓扑检查，并及时更新拓扑信息是十分重要的。

空间数据检查与拓扑处理一、引言空间数据检查与拓扑处理是地理信息系统（GIS）中的重要任务，它涉及到对空间数据的质量进行评估和改进。

本文将详细介绍空间数据检查和拓扑处理的概念、目的、方法和常见应用。

二、空间数据检查1. 概念空间数据检查是指对地理要素数据的完整性、一致性和准确性进行评估的过程。

它主要包括数据完整性检查、拓扑一致性检查和属性一致性检查。

2. 目的空间数据检查的目的是确保地理要素数据的质量，以提高GIS系统的可靠性和准确性。

通过检查空间数据，可以发现和纠正数据错误、缺失和冗余，保证数据的一致性和准确性。

3. 方法空间数据检查可以使用多种方法和技术，包括数据比较、数据验证、数据分析和数据挖掘等。

常用的方法包括拓扑检查、属性检查、空间关系检查和逻辑一致性检查等。

4. 应用空间数据检查广泛应用于各个领域，如城市规划、土地管理、环境保护和交通规划等。

它可以帮助用户发现地理要素数据中的问题，并提供准确的数据支持。

三、拓扑处理1. 概念拓扑处理是指对地理要素之间的空间关系进行分析、优化和修复的过程。

它主要包括拓扑建模、拓扑规则定义和拓扑错误修复。

2. 目的拓扑处理的目的是确保地理要素之间的空间关系的一致性和正确性。

通过拓扑处理，可以发现和解决地理要素之间的重叠、重复和断裂等问题，提高GIS系统的数据质量。

3. 方法拓扑处理可以使用多种方法和技术，包括空间分析、拓扑规则检查和拓扑错误修复等。

常用的方法包括缓冲区分析、拓扑关系建立和拓扑错误修复算法等。

4. 应用拓扑处理广泛应用于地理要素数据的编辑、更新和维护等工作中。

它可以帮助用户解决地理要素数据中的拓扑错误，提高数据的一致性和准确性。

四、案例分析以城市道路数据为例，进行空间数据检查与拓扑处理的案例分析。

1. 空间数据检查首先，对城市道路数据进行数据完整性检查，确保数据集中没有缺失和错误的要素。

然后，进行属性一致性检查，验证道路要素的属性信息是否一致和准确。

ARCGIS 拓扑检查步骤与修正拓扑错误技巧将数据装载如个人地理数据库,用拓扑功能自动检查数据错误启动ArcCatlalog;任意选择一个本地目录,"右键"->"新建"->"创建个人personal GeoDatabase";选择刚才创建的GeoDatabase,"右键"->"新建"->"数据集dataset";设置数据集的坐标系统,如果不能确定就选择您要进行分析的数据的坐标系统;选择刚才创建的数据集,"右键"->"导入要素类inport --feature class single",导入您要进行拓扑分析的数据;选择刚才创建的数据集,"右键"->"新建"->"拓扑",创建拓扑,根据提示创建拓扑,添加拓扑处理规则;进行拓扑分析。

最后在arcmap中打开由拓扑规则产生的文件,利用topolopy工具条中错误记录信息进行修改将数据集导入ARCMAP中,点击edit按钮进行编辑。

打开eidt下拉菜单,选择more editing tools－－topology出现拓扑编辑工具栏。

选择要拓扑的数据,点击打开error inspector按钮。

在error inspector对话框中点击search now,找出所有拓扑的错误。

对线状错误进行Mark as Exception。

对polygon错误逐个检查,首先选择错误的小班,点击右键选择zoom to,然后点击merge,选择合适的图班进行merge处理,这样不会丢失小班信息。

另一个说法:用catalog建一个个人地理数据库,new一个featuredataset把要修改错误的shp文件导入到featuredataset下面然后右键点featuredataset,new一个topoloy数据层,点击下一步,勾选刚才导入的shp层,下一步,添加拓扑检查规则,这一步很重要,您要显示断线,没接上的线,出头线等,都要选相应的拓扑规则!选完之后,点下一步完成catalog生成一个拓扑检查层文件,用arcmap打开该文件就可以瞧见您需要显示的错误,这样再用编辑工具修改起来就方便好多。

合肥工业大学资源与环境工程学院《GIS软件应用》实验报告姓名学号专业任课教师实验一、ArcMap地图制图及版面设计一、实验目的(1)掌握ArcMap下各种渲染方式的使用方法，通过渲染方式的应用将地图属性信息以直观的方式表现为专题地图。

(2)使用ArcMap Layout（布局）界面制作专题地图的基本操作。

(3)了解如何将各种地图元素添加到地图版面中生成美观的地图设计。

二、实验数据省会城市、主要公路、主要铁路、国界线、省级行政区、县级行政区等三、实验内容根据各类统计要求，设计专题地图，主要步骤：1．图层渲染（应包括分类、图表渲染等）2．版面设计通过本次试验，总共得到三幅专题图：专题图一是中国中东部地区县市分布图（图表1）该专题图还包括图例、县级行政区划、指北针及比例尺。

该专题图是通过分类渲染的方式将中国中东部地区以县级行政区划的方式进行渲染，突出显示中国中东部地区的县级行政区划整体概况。

专题图二是中华人民共和国各省区域面积图（图表2）该专题图还包括图例、国界省界区、指北针和比例尺。

该专题图是通过图表渲染的方式将中国各个省份通过面积的大小来显示出来，一目了然。

专题图三是-----流经安徽省的部分铁路、河流、公路专题图（图表3）该专题图还包括图例、指北针和比例尺。

该专题图主要是显示在安徽省境内的主要公路、铁路与河流的分布流域。

图表 1 图表 2图表 3四、实验心得在之前的学习中我们已经对ArcGIS有了一个初步的了解和学习，ArcGIS是一个功能非常强大的软件，里面有很多东西可以极大的方便专业人员的应用。

通过本次学习，我们学习和掌握了如何制作专题图，如何对图标进行各种渲染来表达自己想要的最好结果，最后我们还学习了ArcGIS专题图的整个制作过程，包括如何插入图例、比例尺、文字、图表等。

通过本次学习，我们对ArcGIS有了更加深入的学习，对我们以后的学习有着非常大的帮助。

实验二、影像配准及矢量化、拓扑处理一、实验目的1.利用影像配准(Georeferencing) 工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）。

arcgis常见拓扑错误修改步骤1，首先打开catalog 在一目录文件夹下新建一个geodatabase2,在gepdatabase下新建dataset，然后导入要进行拓扑关系检查的数据3，新建topology 加入拓扑规则，全部的拓扑规则在下面附14,在arcmap中打开建立的拓扑，对常见的几种进行如下附图修改拓扑修改之前先打开editor然后打开editor下面的more editing tools 选择topology一、面不能相互重叠（must not overlap）修改方法有以下几种：1、可以直接修改要素节点去除重叠部分。

2、在错误上右键选择merge，将重叠部分合并到其中一个面里。

二、面不能有缝隙(must not have gaps）1、可以直接修改要素节点去除重叠部分。

2、在错误上右键选择create feature,将缝隙部分生成一个新的要素，然后利用editor下的merge把生成的面合并到相邻的一个面里。

3、task里选择auto-complete polygon，用草图工具自动完成多边形，会在缝隙区域自动生成两个多边形，然后用merge合并到相邻面里。

附11。

must not overlay:单要素类,多边形要素相互不能重叠2。

must not have gaps：单要素类，连续连接的多边形区域中间不能有空白区（非数据区）3.contains point：多边形＋点，多边形要素类的每个要素的边界以内必须包含点层中至少一个点4.boundary must be covered by：多边形＋线，多边形层的边界与线层重叠(线层可以有非重叠的更多要素）5.must be covered by feature class of:多边形＋多边形，第一个多边形层必须被第二个完全覆盖(省与全国的关系)6。

must be covered by：多边形＋多边形,第一个多边形层必须把第二个完全覆盖（全国与省的关系）7。

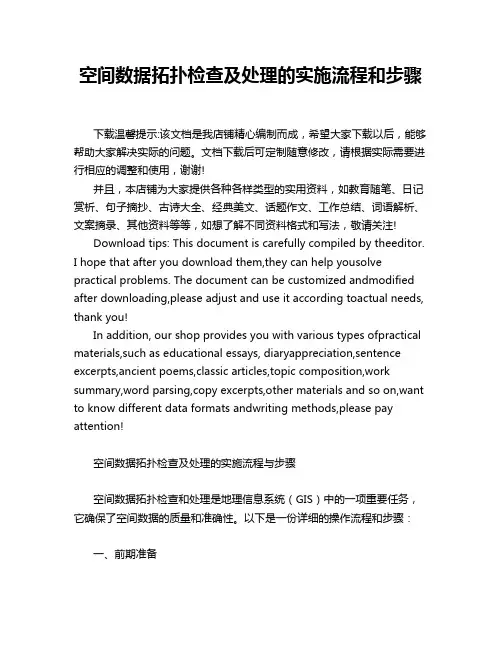

空间数据拓扑检查及处理的实施流程和步骤下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!空间数据拓扑检查及处理的实施流程与步骤空间数据拓扑检查和处理是地理信息系统（GIS）中的一项重要任务，它确保了空间数据的质量和准确性。

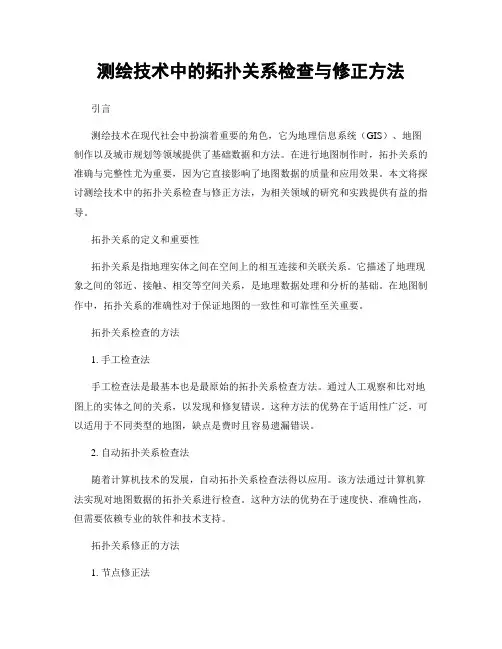

测绘技术中的拓扑关系检查与修正方法引言测绘技术在现代社会中扮演着重要的角色，它为地理信息系统（GIS）、地图制作以及城市规划等领域提供了基础数据和方法。

在进行地图制作时，拓扑关系的准确与完整性尤为重要，因为它直接影响了地图数据的质量和应用效果。

本文将探讨测绘技术中的拓扑关系检查与修正方法，为相关领域的研究和实践提供有益的指导。

拓扑关系的定义和重要性拓扑关系是指地理实体之间在空间上的相互连接和关联关系。

它描述了地理现象之间的邻近、接触、相交等空间关系，是地理数据处理和分析的基础。

在地图制作中，拓扑关系的准确性对于保证地图的一致性和可靠性至关重要。

拓扑关系检查的方法1. 手工检查法手工检查法是最基本也是最原始的拓扑关系检查方法。

通过人工观察和比对地图上的实体之间的关系，以发现和修复错误。

这种方法的优势在于适用性广泛，可以适用于不同类型的地图，缺点是费时且容易遗漏错误。

2. 自动拓扑关系检查法随着计算机技术的发展，自动拓扑关系检查法得以应用。

该方法通过计算机算法实现对地图数据的拓扑关系进行检查。

这种方法的优势在于速度快、准确性高，但需要依赖专业的软件和技术支持。

拓扑关系修正的方法1. 节点修正法节点修正法主要针对地图数据中节点位置错误或缺失的情况。

通过对节点进行添加、删除、移动等操作，使得拓扑关系恢复正常。

这种方法常用于道路交叉口和河流汇合点等地理要素的修正。

2. 边界修正法边界修正法主要针对地图数据中边界的错误或不一致问题。

通过对边界进行补充、调整、融合等操作，使得拓扑关系得到修复。

这种方法常用于国家边界、行政区划等地理要素的修正。

3. 拓扑关系批量修正法拓扑关系批量修正法主要针对大规模地图数据的修正需求。

通过编写计算机程序，实现对地图数据中的拓扑关系进行批量修正。

这种方法能够提高修正效率和准确性，但需要具备一定的编程和数据处理技术。

结论拓扑关系的准确与完整对于地图数据的质量和应用效果具有重要影响。

解读3D扫描数据的处理和优化方法随着科技的不断进步，3D扫描技术在各个领域的应用越来越广泛。

3D扫描技术可以将实际物体或场景转化为数字化的三维模型，为设计、制造、文化遗产保护等领域提供了重要的数据支持。

然而，3D扫描数据的处理和优化是一个复杂的过程，本文将从数据处理和数据优化两个方面进行解读。

一、数据处理在进行3D扫描之后，得到的数据通常会包含大量的噪点、缺陷和不完整部分。

因此，首先需要对数据进行处理，以提高数据的质量和准确性。

1. 去噪去噪是数据处理的第一步。

噪点是由于扫描设备的误差、环境干扰等因素引起的，会对后续数据分析和应用造成影响。

常用的去噪方法包括滤波和采样。

滤波可以通过平滑、中值滤波等算法消除噪点，而采样可以通过重新采样或降采样来减少数据量。

2. 补洞由于扫描过程中可能存在遮挡或扫描设备无法到达的区域，导致数据中存在缺陷或不完整部分。

补洞是将这些缺陷部分进行修复，使得整个模型更加完整。

常见的补洞方法包括基于邻域信息的填充算法和基于纹理信息的填充算法。

3. 对齐对齐是将多个扫描数据融合成一个整体模型的过程。

对齐通常分为刚体对齐和非刚体对齐两种方式。

刚体对齐是通过寻找共同特征点或特征面来实现的，而非刚体对齐则需要考虑形变和变形等因素。

二、数据优化数据优化是指对处理后的3D扫描数据进行进一步的优化，以提高数据的精度和效果。

1. 网格优化网格优化是对扫描数据中的三角网格进行优化的过程。

常用的网格优化方法包括网格平滑、网格细化和网格简化等。

网格平滑可以通过调整网格顶点的位置来减少网格的形变和噪点，网格细化可以增加网格的分辨率以提高细节表达，而网格简化则可以减少网格的数据量以提高渲染和处理速度。

2. 拓扑优化拓扑优化是对扫描数据的拓扑结构进行优化的过程。

拓扑结构是指模型中各个面片之间的连接关系。

拓扑优化可以通过拓扑重建、拓扑修复和拓扑简化等方法来实现。

拓扑重建可以根据扫描数据的几何信息重新构建拓扑结构，拓扑修复可以修复扫描数据中存在的拓扑错误，而拓扑简化可以减少拓扑结构的复杂度以提高处理效率。

ARCGIS拓扑检查步骤与修正拓扑错误技巧拓扑检查是在地理信息系统（GIS）中常用的一种操作，用于检查和修复地理数据集中的拓扑错误。

拓扑错误通常出现在地理要素之间的关系中，如点、线和面的相互交叉、重叠等问题。

在ArcGIS中，可以通过拓扑工具箱中的工具来执行拓扑检查和修正。

以下是拓扑检查的步骤及修正拓扑错误的技巧。

步骤1：准备数据首先，需要选择要进行拓扑检查和修正的数据集。

可以是点、线或面数据集，或是包含这些要素的地理数据库。

步骤2：设置拓扑规则在ArcGIS中，可以使用拓扑工具箱中的“创建拓扑”工具来设置拓扑规则。

拓扑规则定义了要素之间的关系，并规定了拓扑错误的条件。

例如，可以设置拓扑规则来检查线要素是否重叠，点要素是否在面要素内等。

步骤3：执行拓扑检查步骤4：查看拓扑错误报告执行拓扑检查后，系统会生成一个拓扑错误报告，其中包含了检查出的拓扑错误信息。

可以通过双击报告中的错误来定位到具体的错误要素。

步骤5：修复拓扑错误步骤6：重复检查和修复步骤一般情况下，在修复一处错误后，需要重新执行拓扑检查，确保错误已经修复。

如果还有其他错误要素，需重复以上的检查和修复步骤。

修复拓扑错误的技巧：1.在修复拓扑错误之前，先将数据做备份或复制，以防出现意外情况导致数据丢失。

2.对于大规模的数据集，可以先对特定区域进行拓扑检查和修复，逐步修复整个数据集。

3.在修复拓扑错误之前，先了解错误的类型和原因，选择正确的工具进行修复。

5.在修复拓扑错误时，应保持数据的完整性和一致性，修复后的结果应符合逻辑。

1、新建拓扑数据集合在Catalog目录中的文件夹中的子文件夹右键新建文件地理数据库“XXX.gdb”,右击新建要素数据集“Topology”，设置要素数据集的坐标系与道路数据的相同，为“GCS_WGS_1984”。

右击要素数据集“Topology”，选择【选择导入单个要素类】，导入图层“道路路网”，点击确定，结果如下图所示。

图 1 新建拓扑数据集合2、新建拓扑点击【新建】→【拓扑】，选择参与拓扑的要素为“道路”，设置道路等级为1，并添加拓扑规则-“道路-不能有悬挂点”、“道路-不能有伪节点”、“道路-不能相交”，其余属性保持默认，点击确定新建拓扑，并立即验证，如下图所示。

不能有悬挂点-Must Not Have Dangles；规则描述：1）一个图层中的线必须在两个端点处与同一图层中的其他线接触；2）线的任何端点未与其他线接触都是错误的。

不能有伪结点-Must Not Have Pseudo Nodes；规则描述：1）一个图层中的线必须在其端点处与同一图层中的多条线接触；2）线的任何端点仅与一条其他线接触都是错误的-。

不能相交-Must Not Intersect规则描述：1）同一图层中的线互相之间不能相交或叠置；2）任何与要素叠置的线或任何相交点都是错误。

3、拓扑检查添加拓扑至图层，打开【编辑器】，打开【拓扑】工具条，点击【拓扑检查器(Error Inspector)】→【搜索所有规则中的错误(search now)】，取消勾选【仅搜索可见范围(visible extent only)】选项，可以看到共有10544个错误，如图所示。

4、修改拓扑错误1）对于伪结点而言，全选该类错误，右击选择【合并至最长的要素(merge to largest)】，进行批量处理，对于无法合并的要素，则右键【标记为异常】。

2）对于悬挂点来说，全选该类错误，右键选择【修剪】或【延伸】，对于不能进行修剪或延伸的悬挂点，右键选择【标记为异常】，如下图所示。

如何进行测绘数据质量检查与验证测绘数据的质量检查与验证是保证地理信息系统（GIS）准确性和可靠性的关键步骤。

在进行测绘工作时，可以采取一系列方法和技术来确保数据的准确性和完整性。

本文将介绍一些常用的测绘数据质量检查和验证方法，以及如何应用这些方法来提高数据的质量。

一、数据质量检查的方法1. 内部质量检查：内部质量检查是在数据采集和处理过程中进行的，目的是检查和纠正可能导致数据错误的因素。

例如，检查数据是否完整、是否存在重复记录、是否存在逻辑错误等。

可以使用软件工具来进行内部质量检查，比如GIS软件中提供的拓扑分析功能。

2. 外部质量检查：外部质量检查是在数据采集和处理之后进行的，目的是验证数据的准确性和完整性。

可以使用GPS或其他测量设备来验证地理位置信息，比对实地测量结果和测绘数据。

还可以与其他可信数据源进行对比验证，如卫星影像、航空影像等。

3. 专家评审：专家评审是一种常用的质量检查方法，即由专业人员对数据进行逐项检查和审查。

通过专家的经验和知识，发现和纠正可能存在的错误和疏漏。

专家评审可以结合其他质量检查方法进行，提高数据的可信度。

二、数据质量验证的方法1. 精度验证：精度验证是验证数据准确性的重要方法。

可以通过现场测量和与实地数据对比来验证测绘数据的准确性。

例如，在道路测绘中，可以测量实际道路宽度与测绘数据进行对比，或者通过GPS等设备记录实际行驶路径与测绘数据进行比对。

2. 一致性验证：一致性验证是验证数据内部一致性和逻辑正确的方法。

可以检查数据之间的关联关系和相互依赖关系，比如道路与河流之间的正确连接关系、建筑物与土地之间的正确关系等。

通过检查数据之间的一致性，可以确保整个系统的准确性和可靠性。

3. 完整性验证：完整性验证是验证数据完整性的方法。

可以检查数据是否存在缺失、遗漏等情况。

例如，在土地利用类型测绘中，可以通过与实地调查数据比对，检查测绘数据是否包含了所有的土地利用类型。

通过完整性验证，可以确保数据的完整性和可用性。

测绘技术中的数据完备性检查方法及优化措施导言数据在测绘技术中起着至关重要的作用，能够直接影响到测绘结果的准确性和可靠性。

然而，在实际应用过程中，往往会出现数据不完备的情况，对测绘工作产生不利影响。

因此，本文将重点探讨数据完备性检查方法以及优化措施。

一、数据完备性检查方法1. 测绘数据源比对测绘工作通常需要多个不同来源及不同类型的数据，因此，首先需要对这些数据进行源比对。

通过比对，可以发现不同数据之间的差异，进而确定数据的重要性和可靠性。

常用的比对方法包括数据重叠度分析和属性一致性检查。

2. 数据一致性检查数据一致性是指多个数据之间逻辑关系的一致性。

在测绘工作中，数据一致性的检查是十分关键的，可以通过逻辑关系检查和拓扑关系检查来实现。

逻辑关系检查包括图形一致性检查和属性逻辑关系检查，而拓扑关系检查则主要关注图形之间的拓扑关系是否满足预期。

3. 数据精度检查数据精度是指数据中所包含的实际测量值与其真实值之间的偏差。

数据精度的检查可以通过对比测绘结果与实际测量结果的差异来实现。

常用的方法包括误差分析、精度评定和精度控制等。

二、数据完备性优化措施1. 数据采集的规范性和全面性测绘工作的数据采集过程中，需要遵循一定的规范，确保采集到的数据具备完整性和准确性。

同时，还需要充分考虑采集的全面性，尽可能覆盖到所有相关的数据信息，以确保数据的完备性。

2. 数据更新的及时性测绘数据的更新是保证数据完备性的重要手段之一。

及时获取并更新与测绘数据相关的信息，可以有效提高数据的准确性和可用性。

因此，在测绘工作中，应当重视数据更新工作，确保数据始终保持最新的状态。

3. 数据质量管理数据质量管理是保证数据完备性的重要环节。

通过建立健全的数据质量管理体系，包括数据质量评估、错误修正、数据备份等措施，可以提高数据的可靠性和完整性。

4. 数据共享与交流数据共享和交流对于提高数据完备性也有着至关重要的作用。

通过建立数据共享平台和开展数据交流合作，可以充分利用社会各方面的数据资源，补充和完善自身的数据。
