ArcGIS10.2 学习课程——6.数据拓扑查询和处理

arcgis 添加拓扑规则ArcGIS是一款强大的地理信息系统软件，它可以帮助用户进行地图制作、数据分析和空间建模等工作。

其中，拓扑规则是ArcGIS的一个重要功能，通过添加拓扑规则，可以保证地理数据在空间关系上的一致性和正确性。

本文将介绍ArcGIS中如何添加拓扑规则，并详细解释拓扑规则的作用和使用方法。

一、拓扑规则的概念和作用拓扑规则是一种约束条件，它定义了地理数据之间的空间关系。

在地理信息系统中，拓扑规则可以用来检查地理数据的完整性，避免地理数据之间出现不一致或错误的情况。

通过添加拓扑规则，可以确保地理数据在几何关系、拓扑关系和属性关系上的正确性，从而提高地图制作和数据分析的准确性。

二、添加拓扑规则的步骤1.打开ArcGIS软件，并打开需要添加拓扑规则的地图文档。

2.选择“编辑”菜单下的“拓扑”选项，打开拓扑工具栏。

3.在拓扑工具栏中，点击“添加拓扑规则”按钮，弹出“添加拓扑规则”对话框。

4.在“添加拓扑规则”对话框中，可以选择要添加的拓扑规则类型。

常见的拓扑规则类型包括点与线相交、线相交、面内无相交等。

5.选择好拓扑规则类型后，点击“下一步”按钮，进入下一步操作。

6.在下一步操作中，可以选择要应用拓扑规则的图层。

可以选择单个图层，也可以选择多个图层。

7.选择好图层后，点击“下一步”按钮，进入下一步操作。

8.在下一步操作中，可以设置拓扑规则的参数。

不同的拓扑规则类型有不同的参数设置，可以根据具体需求进行设置。

9.设置好参数后，点击“完成”按钮，完成拓扑规则的添加。

三、拓扑规则的应用场景拓扑规则在GIS分析中有着广泛的应用场景。

以下几个例子可以帮助读者更好地理解拓扑规则的作用。

1.道路网络分析：在进行道路网络分析时，需要保证道路之间没有重叠或断裂。

通过添加拓扑规则，可以检查道路之间的相交情况，确保道路网络的连通性和完整性。

2.地图制作：在地图制作过程中，需要确保地理要素之间的空间关系正确。

通过添加拓扑规则，可以检查地图中各个要素之间的位置关系，避免要素之间的重叠或错位。

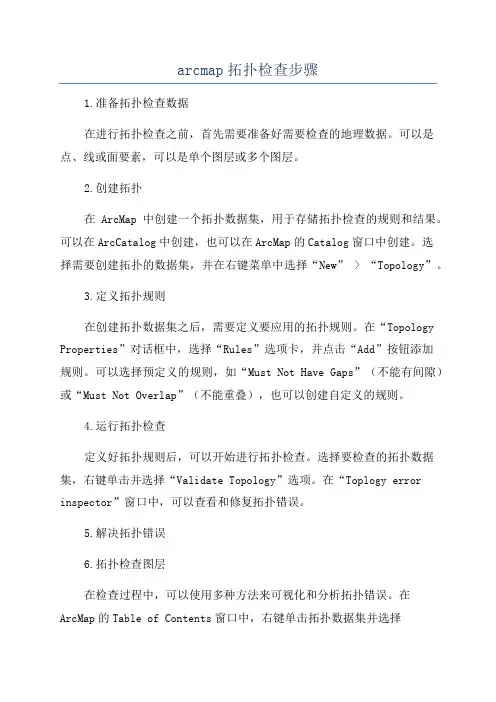

arcmap拓扑检查步骤1.准备拓扑检查数据在进行拓扑检查之前，首先需要准备好需要检查的地理数据。

可以是点、线或面要素，可以是单个图层或多个图层。

2.创建拓扑在ArcMap中创建一个拓扑数据集，用于存储拓扑检查的规则和结果。

可以在ArcCatalog中创建，也可以在ArcMap的Catalog窗口中创建。

选择需要创建拓扑的数据集，并在右键菜单中选择“New” > “Topology”。

3.定义拓扑规则在创建拓扑数据集之后，需要定义要应用的拓扑规则。

在“Topology Properties”对话框中，选择“Rules”选项卡，并点击“Add”按钮添加规则。

可以选择预定义的规则，如“Must Not Have Gaps”（不能有间隙）或“Must Not Overlap”（不能重叠），也可以创建自定义的规则。

4.运行拓扑检查定义好拓扑规则后，可以开始进行拓扑检查。

选择要检查的拓扑数据集，右键单击并选择“Validate Topology”选项。

在“Toplogy error inspector”窗口中，可以查看和修复拓扑错误。

5.解决拓扑错误6.拓扑检查图层在检查过程中，可以使用多种方法来可视化和分析拓扑错误。

在ArcMap的Table of Contents窗口中，右键单击拓扑数据集并选择“Properties”。

在“Topology Properties”对话框中，可以选择“Topology Layers”选项卡，并在其中选择需要显示的拓扑检查图层。

7.保存和导出拓扑检查结果在完成拓扑检查并修复错误后，可以将检查结果保存为拓扑数据集。

在ArcCatalog中，选择拓扑数据集并右键单击，选择“Export Topology Errors”选项来导出错误结果。

8.更新地理数据完成拓扑检查并修复错误后，可以将更正后的数据应用到原始地理数据中。

在ArcMap中，选择拓扑数据集并右键单击，选择“Topology” > “Apply Topology to Data”。

arcgis拓扑结构原理
ArcGIS（地理信息系统软件）的拓扑结构原理是为了处理空间数据中的拓扑关系而设计的。

拓扑关系指的是地理要素之间的空间关系，例如点在线上、线相交等。

拓扑结构原理可以确保空间数据的一致性和完整性，提供准确的空间分析和地理处理能力。

ArcGIS中的拓扑数据模型基于拓扑规则和拓扑关系。

拓扑规则定义了要素之间的空间关系，例如要素可以相邻、不相交等。

拓扑关系是指要素之间实际存在的空间关系，如点是否在面内、线是否相交等。

通过定义和控制拓扑关系，可以保持地理要素的正确性和一致性。

在ArcGIS中，拓扑结构原理主要包括以下几个方面：
1. 节点拓扑：节点是线要素相交处的点，在节点拓扑中，线要素按照其节点之间的连接关系进行组织和存储。

节点拓扑可以用于检查线重叠、线相交、线分离等问题。

2. 边界拓扑：边界拓扑是指将面要素的边界线连接起来形成一个封闭的环。

边界拓扑可以用于检查面要素是否自相交、面要素之
间的边界是否正确连接等问题。

3. 接线拓扑：接线拓扑用于保证线要素之间的连接关系，确保线要素的端点相连接，而不出现断裂或重叠等情况。

通过接线拓扑可以检查线要素的连通性和完整性。

4. 覆盖拓扑：覆盖拓扑是指在不同图层之间进行的拓扑关系的管理。

例如，点要素是否在面要素内部、面要素之间的重叠等。

覆盖拓扑可以用于检查图层之间的空间关系并保持其一致性。

以上是ArcGIS中拓扑结构原理的一些基本概念和应用。

通过使用这些原理，可以确保地理数据的准确性和完整性，并提供有效的空间分析和地理处理能力。

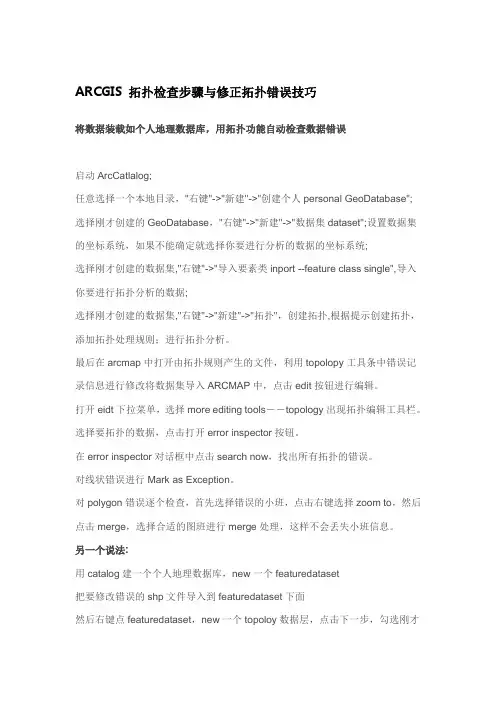

ARCGIS 拓扑检查步骤与修正拓扑错误技巧将数据装载如个人地理数据库，用拓扑功能自动检查数据错误启动ArcCatlalog;任意选择一个本地目录，"右键"->"新建"->"创建个人personal GeoDatabase";选择刚才创建的GeoDatabase，"右键"->"新建"->"数据集dataset";设置数据集的坐标系统，如果不能确定就选择你要进行分析的数据的坐标系统;选择刚才创建的数据集,"右键"->"导入要素类inport --feature class single",导入你要进行拓扑分析的数据;选择刚才创建的数据集,"右键"->"新建"->"拓扑"，创建拓扑,根据提示创建拓扑，添加拓扑处理规则；进行拓扑分析。

最后在arcmap中打开由拓扑规则产生的文件，利用topolopy工具条中错误记录信息进行修改将数据集导入ARCMAP中，点击edit按钮进行编辑。

打开eidt下拉菜单，选择more editing tools－－topology出现拓扑编辑工具栏。

选择要拓扑的数据，点击打开error inspector按钮。

在error inspector对话框中点击search now，找出所有拓扑的错误。

对线状错误进行Mark as Exception。

对polygon错误逐个检查，首先选择错误的小班，点击右键选择zoom to，然后点击merge，选择合适的图班进行merge处理，这样不会丢失小班信息。

另一个说法:用catalog建一个个人地理数据库，new一个featuredataset把要修改错误的shp文件导入到featuredataset下面然后右键点featuredataset，new一个topoloy数据层，点击下一步，勾选刚才导入的shp层，下一步，添加拓扑检查规则，这一步很重要，你要显示断线，没接上的线，出头线等，都要选相应的拓扑规则!选完之后，点下一步完成catalog 生成一个拓扑检查层文件，用arcmap打开该文件就可以看见你需要显示的错误，这样再用编辑工具修改起来就方便好多。

arcgis拓扑编辑的步骤ArcGIS拓扑编辑是一种用于GIS数据的空间关系校验和维护的方法。

它可以帮助我们检查和修复数据集中存在的拓扑错误，确保数据的准确性和一致性。

下面是使用ArcGIS进行拓扑编辑的基本步骤。

第一步：打开ArcGIS软件并加载需要进行拓扑编辑的数据集。

可以通过点击"添加数据"按钮或者拖拽数据文件到软件界面来加载数据。

第二步：选择需要进行拓扑编辑的图层。

在图层列表中，选择需要进行拓扑编辑的图层，并确保该图层已经启用拓扑。

第三步：设置拓扑规则。

在图层属性中，选择"拓扑"选项卡，并点击"添加规则"按钮。

根据需要，选择适当的拓扑规则，如相邻要素不能重叠、要素必须完全包含在另一个要素中等。

第四步：编辑拓扑错误。

在拓扑编辑工具栏中，选择"拓扑错误"工具，并点击"查找错误"按钮。

软件将自动检测并列出所有拓扑错误。

第五步：修复拓扑错误。

根据错误列表，逐个修复拓扑错误。

可以使用移动、添加、删除等编辑工具来修复错误。

第六步：验证拓扑。

在修复错误后，再次点击"查找错误"按钮来验证拓扑。

如果没有错误显示，说明拓扑编辑完成。

第七步：保存编辑结果。

在编辑完成后，点击保存按钮来保存编辑结果。

可以选择保存为新的数据集，或者覆盖原始数据集。

总结：ArcGIS拓扑编辑是一种非常重要的GIS数据编辑方法，可以帮助我们检查和修复数据中的拓扑错误，确保数据的准确性和一致性。

通过以上的步骤，我们可以有效地进行拓扑编辑，提高数据质量和可靠性。

ArcGIS入门教程（5）——拓扑检查与处理拓扑检查与处理一、目的掌握创建一个要素数据集的拓扑关系的具体流程，包括拓扑创建、拓扑错误检测、拓扑错误修改、拓扑编辑等基本操作。

二、数据Montgomery.gdb数据：包含Landbase数据集，其中有某地区的总体规划和细节规划矢量面数据，同地区道路中心线矢量线数据。

三、步骤拓扑是用来定义各个图层要素之间空间连接关系的。

3.1 创建拓扑在文件数据库的要素集中新建一个拓扑规则，将要素集中全部要素选中。

如图1。

图1 选择需要进行拓扑检查的要素添加拓扑规则。

如图2所示。

图2 创建要素之间的拓扑规则拓扑检查结果如图3所示。

图3 拓扑检查结果3.2拓扑纠错在ArcMap中打开拓扑工具条，如图4所示。

图4 拓扑工具条进入编辑状态，查看拓扑检查的各要素之间的错误信息。

如图5所示。

图5 查看拓扑检查出来的错误选择其中任意一个要素，鼠标右键查看其信息，解决拓扑出来的错误。

如图6所示。

图6 给予错误解决方案选择创建要素，即可解决错误。

其他错误的解决与上述方法类同。

结果对比如图7-1与图7-2所示图7-1 查看错误信息图7-2 解决错误四、总结与讨论如何建立合适的拓扑关系，能够更加方便我们去检查要素与要素之间是否存在着差异，维护空间数据的质量和重要空间关系模型。

也能够更好在城市规划等方面有一个良好的决策。

当然在实际的地图绘制过程中，我们会遇到地图拼接，以及各种在绘制过程中出现的小错误。

在庞大的数据下，我们自然不可能去用肉眼去观察到错误，这个时候拓扑的规则检查就显得尤为重要了。

arcgis拓扑检查的步骤ArcGIS拓扑检查的步骤拓扑检查是GIS数据处理中重要的一环，可以帮助我们发现和修复地理数据中的错误和问题。

ArcGIS作为一款强大的GIS软件，提供了拓扑检查的功能，下面将详细介绍ArcGIS拓扑检查的步骤。

1. 创建拓扑规则拓扑规则是拓扑检查的基础，它定义了地理要素之间的关系和约束。

在ArcGIS中，可以通过“创建拓扑规则”工具来创建拓扑规则。

常见的拓扑规则包括面重叠、节点重复、边重叠等。

根据实际需求，选择合适的拓扑规则进行创建。

2. 设置拓扑检查参数在进行拓扑检查之前，需要设置一些参数来控制检查的范围和精度。

在ArcGIS中，可以通过“拓扑检查工具”的参数设置来完成。

参数设置包括选择要检查的数据集、设置拓扑容差、选择要检查的拓扑规则等。

合理设置参数可以提高拓扑检查的效率和准确性。

3. 运行拓扑检查设置好拓扑检查参数后，可以点击运行按钮开始执行拓扑检查。

ArcGIS会自动根据设置的参数对数据进行拓扑检查，并在检查完成后生成检查结果报告。

在报告中，可以看到检查出的错误和问题的详细信息，如错误类型、错误位置等。

根据报告中的信息，可以进一步了解和分析数据中存在的问题。

4. 分析拓扑检查结果拓扑检查结果报告提供了详细的错误和问题信息，但需要进一步分析和处理。

在ArcGIS中，可以使用“错误检查工具”来对检查结果进行分析。

该工具可以对错误进行分类、过滤和排序，方便用户找到感兴趣的错误和问题。

通过分析拓扑检查结果，可以对数据进行有效的修复和改进。

5. 修复拓扑错误拓扑检查的目的是发现和修复地理数据中的错误和问题。

在ArcGIS 中，可以使用编辑工具来修复拓扑错误。

例如，对于面重叠的错误，可以使用“裁剪”或“合并”工具来修复；对于节点重复的错误，可以使用“删除”或“合并”工具来修复。

根据具体的错误类型，选择合适的编辑工具进行修复。

6. 重新运行拓扑检查修复拓扑错误后，需要重新运行拓扑检查来验证修复效果。

arcgis拓扑检查方法ArcGIS拓扑检查方法简介拓扑检查是在ArcGIS中进行空间数据质量检查的重要环节之一。

通过拓扑检查，可以发现并解决数据中可能存在的错误和问题，提高数据的准确性和一致性。

本文将详细介绍ArcGIS中常用的拓扑检查方法。

方法一：拓扑规则拓扑规则是定义空间数据之间关系和约束的规则集合。

通过设置拓扑规则，可以检查数据之间是否满足特定的空间关系。

ArcGIS提供了预定义的拓扑规则，包括线与点重叠、线闭合性、面联接等。

用户也可以根据需要自定义拓扑规则。

拓扑规则可以应用于整个数据集或特定的图层，检查结果将以错误或警告的形式显示出来。

方法二：拓扑编辑工具拓扑编辑工具是ArcGIS中用于拓扑检查和修复的工具集合。

通过使用拓扑编辑工具，可以自动或手动地进行拓扑错误的检查和修复。

拓扑编辑工具包括错误检查、错误修复、执行拓扑规则等功能。

用户可以根据需要选择合适的拓扑编辑工具，对数据进行检查和修复操作。

方法三：拓扑校验工具拓扑校验工具是ArcGIS中用于检查拓扑错误的工具。

通过使用拓扑校验工具，可以对数据进行全面的拓扑检查，包括节点错误、线错误、面错误等。

拓扑校验工具能够自动识别并报告各类拓扑错误，用户可以根据错误的严重程度和影响范围进行修复操作。

拓扑校验工具还支持错误导出和导入，方便用户记录和处理拓扑错误。

方法四：拓扑检查扩展拓扑检查扩展是ArcGIS中用于增强拓扑检查功能的工具。

通过使用拓扑检查扩展，可以对更复杂的拓扑关系进行检查和修复，如网络拓扑、三维拓扑等。

拓扑检查扩展提供了更多的拓扑规则和工具，可以满足不同的数据检查需求。

用户可以根据需求选择合适的拓扑检查扩展，在ArcGIS中进行高级的拓扑检查和修复。

结论拓扑检查是保证空间数据质量的重要手段之一。

ArcGIS提供了多种方法和工具来支持拓扑检查，包括拓扑规则、拓扑编辑工具、拓扑校验工具和拓扑检查扩展。

通过合理选择和应用这些方法和工具，可以检查和修复数据中的拓扑错误，提高数据的准确性和一致性。

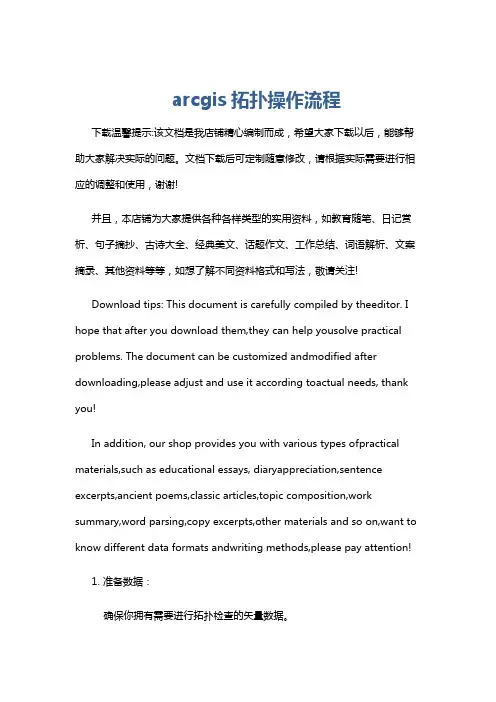

arcgis拓扑操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备数据：确保你拥有需要进行拓扑检查的矢量数据。

数据应该具有相同的坐标系。

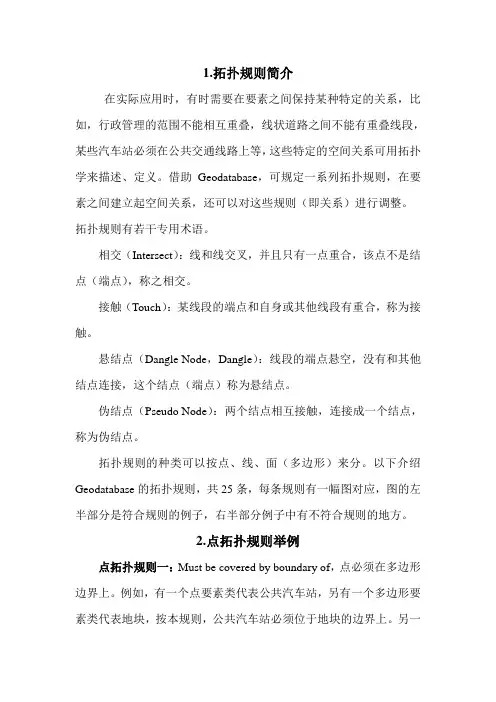

1.拓扑规则简介在实际应用时，有时需要在要素之间保持某种特定的关系，比如，行政管理的范围不能相互重叠，线状道路之间不能有重叠线段，某些汽车站必须在公共交通线路上等，这些特定的空间关系可用拓扑学来描述、定义。

借助Geodatabase，可规定一系列拓扑规则，在要素之间建立起空间关系，还可以对这些规则（即关系）进行调整。

拓扑规则有若干专用术语。

相交（Intersect）：线和线交叉，并且只有一点重合，该点不是结点（端点），称之相交。

接触（Touch）：某线段的端点和自身或其他线段有重合，称为接触。

悬结点（Dangle Node，Dangle）：线段的端点悬空，没有和其他结点连接，这个结点（端点）称为悬结点。

伪结点（Pseudo Node）：两个结点相互接触，连接成一个结点，称为伪结点。

拓扑规则的种类可以按点、线、面（多边形）来分。

以下介绍Geodatabase的拓扑规则，共25条，每条规则有一幅图对应，图的左半部分是符合规则的例子，右半部分例子中有不符合规则的地方。

2.点拓扑规则举例点拓扑规则一：Must be covered by boundary of，点必须在多边形边界上。

例如，有一个点要素类代表公共汽车站，另有一个多边形要素类代表地块，按本规则，公共汽车站必须位于地块的边界上。

另一个例子是行政界碑必须落在行政区多边形的边界上。

不满足该规则的点要素被标记为错误（附图1）。

点拓扑规则二：Must be covered by endpoint of，点要素必须位于线要素的端点上。

例如，阀门为点要素，必须位于线要素类输水管的尽端。

不满足该规则的点要素被标记为错误（附图2）。

点拓扑规则三：Point must be covered by line，点要素必须在线要素之上。

例如，点要素代表河流上的航标灯，线要素代表河流，航标灯必须位于河流上。

另一个例子是：汽车站（点要素类）必须在道路（线要素类）上。

不满足该规则的点要素被标记为错误（附图3）。

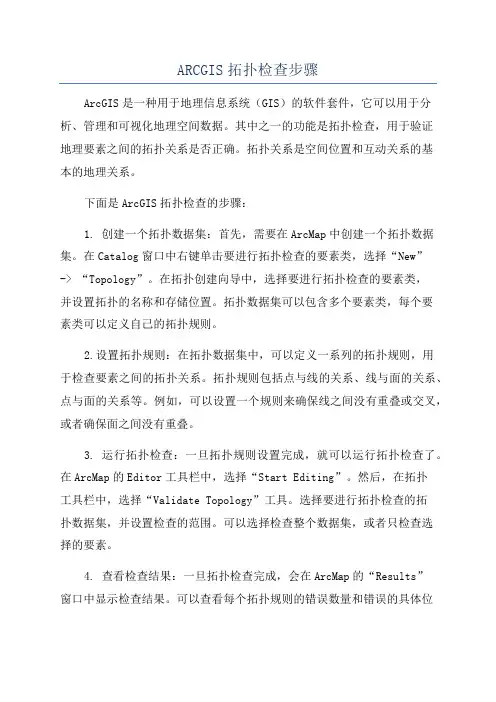

ARCGIS拓扑检查步骤ArcGIS是一种用于地理信息系统（GIS）的软件套件，它可以用于分析、管理和可视化地理空间数据。

其中之一的功能是拓扑检查，用于验证地理要素之间的拓扑关系是否正确。

拓扑关系是空间位置和互动关系的基本的地理关系。

下面是ArcGIS拓扑检查的步骤：1. 创建一个拓扑数据集：首先，需要在ArcMap中创建一个拓扑数据集。

在Catalog窗口中右键单击要进行拓扑检查的要素类，选择“New” -> “Topology”。

在拓扑创建向导中，选择要进行拓扑检查的要素类，并设置拓扑的名称和存储位置。

拓扑数据集可以包含多个要素类，每个要素类可以定义自己的拓扑规则。

2.设置拓扑规则：在拓扑数据集中，可以定义一系列的拓扑规则，用于检查要素之间的拓扑关系。

拓扑规则包括点与线的关系、线与面的关系、点与面的关系等。

例如，可以设置一个规则来确保线之间没有重叠或交叉，或者确保面之间没有重叠。

3. 运行拓扑检查：一旦拓扑规则设置完成，就可以运行拓扑检查了。

在ArcMap的Editor工具栏中，选择“Start Editing”。

然后，在拓扑工具栏中，选择“Validate Topology”工具。

选择要进行拓扑检查的拓扑数据集，并设置检查的范围。

可以选择检查整个数据集，或者只检查选择的要素。

4. 查看检查结果：一旦拓扑检查完成，会在ArcMap的“Results”窗口中显示检查结果。

可以查看每个拓扑规则的错误数量和错误的具体位置。

还可以使用“Error Inspector”工具来逐个查看每个错误，并进行修复。

6.重新运行拓扑检查：在修复拓扑错误后，可以重新运行拓扑检查，以确保所有的错误都已经修复。

拓扑检查对于GIS数据的有效管理和分析非常重要。

它能够帮助我们发现和纠正地理要素之间的拓扑错误，确保地理数据的质量和一致性。

通过拓扑检查，我们可以避免在数据分析和空间模型构建过程中出现错误，并确保准确的地理分析结果。

2、在arcCatalog中找到作业的路径，在右边空白处右键，新建personal Geodatabas 1、单击arcmap中的arcCatalog在做完数据时，我们除了需要手动检查数据图面一些问题之外，还有一些是我们很难用程序检查了，详细的步骤如下：3、双击personal Geodatabase，在空白处新建Feature Dataset4、给新的Feature Dataset命名名字任意取，只要自己记住就好，定义好之后，点击下一步注意：5、引入坐标(选择Unknown)，然后点击下一步正确的方法是点击右边的Import，然后选择坐标，但是现在的数据没有坐标，所以选6、设置最小误差单位，一般都默认原始参数，所以直接点击Finish此时，界面会显示一个aaa的图标single multiple下面以多个数据层为例，进行拓扑检查，所以要选择下面的选项选项中有两个：双击topology,右键选择Import，点击Feature Class，这一步是引入需要进行检查的引入一个数据层现在要输入要检查的两个数据层，点击右方的图标，然后在我的工作路径E\中选中两引入多个数据层如果只需要检查一个层就选择single,如果是要检查多个层的话，就要选择multiple如果想删除某一个数据层，先选中数据层，然后点击右侧的删除图标就行了在Output Geotabase中找到刚才新建的aaa，然后点击ok如果引入成功，下边就会显示引入的层，如果有的层没有引进来，就要再点击图标再如果想把下面的数据层放在上面的话，先选中数据层，然后点击右侧的“向上”图标点击ok之后，界面就会出现下面的图框点击之后，界面会显示下面这个状态当显示为close就说明操作完成，再点击close双击aaa图标，就能看到刚才输入的两个层了，右键新建Topology,然后点击下一步出现下面的框，定义新建的拓扑文件的名字，选择默认的也行第二个是设置检查时的最小单位，一般默认0.001点击下一步，出现了这个框，选择你要检查的层，点击下一步看到下面的框时，点击下一步此时，出现了下面的框，点击add Rule，出现左边的框第一栏中是选择某一个需要拓扑的层拓扑规则：道路：第二栏是检查的错误类型单要素类，多边形要素相互不能重叠道路与建筑物之间的间距不小于0.5m道路边线与道路多边形的边界一定要严密重合线，不能有悬挂节点线，不能有线自交叉线，不能有相交 和重叠线＋多边形，线被多边形边界重叠建筑物：铁路：运动场：城市绿地和跑道一定要节点一致，不能有缝水系：绿地：人行横道：线，不能有线自交叉线，不能有相交 和重叠单要素类，多边形要素相互不能重叠道路与建筑物之间的间距不小于0.5m单要素类，多边形要素相互不能重叠不能有岛状存在一般建筑物面积不能小于100㎡单要素类，多边形要素相互不能重叠除河流运河外面积≤100㎡的删除河流与运河实地最小间隔要≥50m单线隔离带：线，一个要素不能自覆盖面积﹤200㎡的（除立交桥道路交通绿化地除外）不取得绿地要素最小间隔不得﹤3m综合后的最大面积不超过2000㎡必须完全覆盖在道路上面除河流与运河外其他要素最小间隔要≥25m单要素类，多边形要素相互不能重叠街区综合之后面积不能＞2000㎡线，一个要素不能自覆盖选择完之后，界面就把刚才选择的检查规则列举出来了可以把这些规则保存成一个文件，下次进行到这里时，直接load Rules就行了如果想把哪一项删除，选中之后点击右边的Remove添加删除所有拓扑规则保存拓扑文件确认好之后，点击下一步，点击Finish，出现下面的框时，点击是下面显示的就是有拓扑错误的状态然后界面就出现了一个aaa_Topology，这个就是我们拓扑之后的错误文件，有了这个从arcmap中打开数据，把aaa_Topology添加进去，这时会出现下面的框，这是问你是点击红线所指的灰色空白处，出现工具条，往下找到topology,点击点击之后出现一个小的工具条面状重叠错误线状错误点状错误举例说明：当我把一个面删除之后，点击一个蓝色的图标，这里就不显示红色错误提示了，就说明这个地方现在就可以根据拓扑文件显示的红色找到每一个有错误的地方修改数据了改完一个错的时候，点击有蓝色对勾的小图标，点完之后就不会显示这里有错误了，这个位置说明是建筑物重叠当所有错误都修改正确后，我们还要把数据层从大桶中导出来在aaa中，右键Export--To Shapefile(multiple)出现下面的框，确认两个是不是你所需要导出的数据层（改正好的数据层），不对的如果确认是这两层，就在Output Folder中找一个输出后的路径，点击ok后缀为1的就是导出后的最新数据，如果选择的输出路径不和原数据在一起，名字后缀以上是检查数据错误的详细说明，现在讲一下关于面积的检查有一些数据层对于面积也有一定的要求，例如建筑物小于100㎡的不取得，绿地小于2这就需要我们把所有的面积都显示出来，把小于100㎡的建筑物、小于200㎡的绿地等具体步骤如下：在arcmap中点击ArcToolbox,就会出现中间工具栏了然后双击Spatial Statistics Tools(倒数第二个)--Utilities--Calculate Areas双击出现下面的框，输入要查面积的面层，点击add然后在输出栏中，定义一个输出的路径和一个新的名字（不能和原数据重名），点击出现等待，直到cancel变成close，关闭此框然后数据界面上就出现了一个cc的面层右键cc--open Attribute Table点击之后会出现下面的表格，这个表格比原始的那个settlementarea层多了一栏F_AR点击菜单栏中的Selection--Select By Attributes点击之后出现下面的框在Layer中输入cc层点击F_AREA,再点击“﹤”，在寻找面积等于100㎡的图上面积这样就组成了一个公式，然后点击Apply就行了红圈内高亮显示的就是小于100㎡的建筑物，确认一下是否要删除就完成面积检查了tabase（简称大桶）们很难用肉眼发现的错误，这时候就需要我们自己记后，点所以选择的是Unknown检查的数据层iple选中两个层，然后点击Add图标再引一次”图标就行了一步must not overlay must not have danglemust not overlaymust not overlaymust not overlaymust be covered by feature class of must not overlay（先选择人行横道，再选择道路）must not self overlaymust not self intersectmust not intersect or touch interrior must be covered by boundary of must not self overlaymust not self intersectmust not intersect or touch interrior添加拓扑规则删除某个拓扑规则寻找拓扑文件了这个文件，就知道错误在哪里了问你是否要把刚才的两个层加进去？点击是，就说明这个地方改正好了误了，就可以改下一个了不对的就重新引入字后缀就不会有1了小于200㎡的不取得绿地等都筛选出来，然后删除eas。

ArcGIS拓扑概述1. ArcGIS 中的拓扑概述如果有重叠且共享相同坐标位置、边界或节点的要素，则地理数据库拓扑可帮助更好地管理地理数据。

地理数据库拓扑帮助您确保数据完整性。

拓扑的使用提供了一种对数据执行完整性检查的机制，帮助您在地理数据库中验证和保持更好的要素表示。

此外，还可以使用拓扑为要素之间的多种空间关系建模。

这为多种分析操作（如查找相邻要素、处理要素之间的重叠边界以及沿连接要素进行导航）提供了支持。

拓扑关系拓扑是点、线和多边形要素共享几何的方式的排列布置。

拓扑用于以下操作：•限制要素共享几何的方式。

例如，相邻多边形（如宗地）具有共享边、街道中心线和人口普查区块共享几何以及相邻的土壤多边形共享边。

•定义并执行数据完整性规则：多边形之间不应存在任何间距、不应有任何叠置要素等。

•支持拓扑关系查询和导航，如确定要素邻接性和连通性。

•支持可强制执行数据模型拓扑约束的复杂编辑工具。

•根据非结构化的几何构造要素，如根据线创建多边形。

2. 拓扑基础知识拓扑是结合了一组编辑工具和技术的规则集合，它使地理数据库能够更准确地构建几何关系模型。

ArcGIS 通过一组用来定义要素共享地理空间方式的规则和一组用来处理在集成方式下共享几何的要素的编辑工具来实施拓扑。

拓扑以一种或多种关系的形式保存在地理数据库中，这些关系定义一个或多个要素类中的要素共享几何的方式。

参与构建拓扑的要素仍是简单要素类，拓扑不会修改要素类的定义，而是用于描述要素的空间关联方式。

为什么进行拓扑？拓扑一直是GIS 在数据管理和完整性方面的关键要求。

通常，拓扑数据模型通过将空间对象（点、线和面要素）表示为拓扑原始数据（结点、面和边）的基础图表来管理空间关系。

这些原始数据（连同它们彼此之间及其所表示的要素边界之间的关系）通过在拓扑元素的平面图表中表示要素几何进行定义。

拓扑基本用于确保空间关系的数据质量并帮助进行数据编译。

在很多情况下拓扑也用于分析空间关系，如融合带有相同属性值的相邻多边形之间的边界或遍历拓扑图中元素的网络。

ARCGIS拓扑检查步骤与修正拓扑错误技巧拓扑检查是在地理信息系统（GIS）中常用的一种操作，用于检查和修复地理数据集中的拓扑错误。

拓扑错误通常出现在地理要素之间的关系中，如点、线和面的相互交叉、重叠等问题。

在ArcGIS中，可以通过拓扑工具箱中的工具来执行拓扑检查和修正。

以下是拓扑检查的步骤及修正拓扑错误的技巧。

步骤1：准备数据首先，需要选择要进行拓扑检查和修正的数据集。

可以是点、线或面数据集，或是包含这些要素的地理数据库。

步骤2：设置拓扑规则在ArcGIS中，可以使用拓扑工具箱中的“创建拓扑”工具来设置拓扑规则。

拓扑规则定义了要素之间的关系，并规定了拓扑错误的条件。

例如，可以设置拓扑规则来检查线要素是否重叠，点要素是否在面要素内等。

步骤3：执行拓扑检查步骤4：查看拓扑错误报告执行拓扑检查后，系统会生成一个拓扑错误报告，其中包含了检查出的拓扑错误信息。

可以通过双击报告中的错误来定位到具体的错误要素。

步骤5：修复拓扑错误步骤6：重复检查和修复步骤一般情况下，在修复一处错误后，需要重新执行拓扑检查，确保错误已经修复。

如果还有其他错误要素，需重复以上的检查和修复步骤。

修复拓扑错误的技巧：1.在修复拓扑错误之前，先将数据做备份或复制，以防出现意外情况导致数据丢失。

2.对于大规模的数据集，可以先对特定区域进行拓扑检查和修复，逐步修复整个数据集。

3.在修复拓扑错误之前，先了解错误的类型和原因，选择正确的工具进行修复。

5.在修复拓扑错误时，应保持数据的完整性和一致性，修复后的结果应符合逻辑。

1、新建拓扑数据集合在Catalog目录中的文件夹中的子文件夹右键新建文件地理数据库“XXX.gdb”,右击新建要素数据集“Topology”，设置要素数据集的坐标系与道路数据的相同，为“GCS_WGS_1984”。

右击要素数据集“Topology”，选择【选择导入单个要素类】，导入图层“道路路网”，点击确定，结果如下图所示。

图 1 新建拓扑数据集合2、新建拓扑点击【新建】→【拓扑】，选择参与拓扑的要素为“道路”，设置道路等级为1，并添加拓扑规则-“道路-不能有悬挂点”、“道路-不能有伪节点”、“道路-不能相交”，其余属性保持默认，点击确定新建拓扑，并立即验证，如下图所示。

不能有悬挂点-Must Not Have Dangles；规则描述：1）一个图层中的线必须在两个端点处与同一图层中的其他线接触；2）线的任何端点未与其他线接触都是错误的。

不能有伪结点-Must Not Have Pseudo Nodes；规则描述：1）一个图层中的线必须在其端点处与同一图层中的多条线接触；2）线的任何端点仅与一条其他线接触都是错误的-。

不能相交-Must Not Intersect规则描述：1）同一图层中的线互相之间不能相交或叠置；2）任何与要素叠置的线或任何相交点都是错误。

3、拓扑检查添加拓扑至图层，打开【编辑器】，打开【拓扑】工具条，点击【拓扑检查器(Error Inspector)】→【搜索所有规则中的错误(search now)】，取消勾选【仅搜索可见范围(visible extent only)】选项，可以看到共有10544个错误，如图所示。

4、修改拓扑错误1）对于伪结点而言，全选该类错误，右击选择【合并至最长的要素(merge to largest)】，进行批量处理，对于无法合并的要素，则右键【标记为异常】。

2）对于悬挂点来说，全选该类错误，右键选择【修剪】或【延伸】，对于不能进行修剪或延伸的悬挂点，右键选择【标记为异常】，如下图所示。

关于ArcGis的拓扑分析拓扑（Topology）是在同⼀个要素集（FeatureDataset）下的要素类（Feature Class）之间的拓扑关系的集合。

所以要参与⼀个拓扑的所有要素类，必须在同⼀个要素集内（也就是具有同⼀的空间参考），这样进⾏的拓扑检查才是精确的。

⼀个要素集可以有多个拓扑，但每个要素类最多只能参与⼀个拓扑，⼀个拓扑中可以定义多个规则。

进⾏拓扑分析的过程：⼀、建⽴拓扑（添加拓扑规则）⼆、验证拓扑三、编辑过程中保证拓扑的正确四、查询系统中存在的拓扑*******************************************************************************⼀、建⽴拓扑的⽅法：1：利⽤ArcCatalog桌⾯建⽴；2：使⽤程序（ArcEngine）开发建⽴拓扑；在Engine中建⽴拓扑的实现接⼝是ITopologyContainer::CreateTopology；ITopologyContainer::CreateTopology ⽅法⽤来创建拓扑；接⼝主要⽅法属性如下图：图1接⼝说明：ITopologyContainer 是⽤来创建、添加、管理拓扑的平台容器；通过本接⼝⽤户可以了解当前要素集的拓扑信息，如名称；如果⽤户仅出于得到要素集拓扑信息的⽬的，建议不⽤本接⼝打开拓扑，⽽使⽤[url=mkMSITStore :\ArcGIS\DeveloperKit\Help\VB\esriGeoDatabase.chm::/IFeatureDatasetName2_TopologyNames.htm]IFeatureDatasetNames::TopologyNames[/url]⽅法就可以快速获取。

⼀旦使⽤CreateTopology⽅法创建拓扑后，本拓扑的参数便不能更改，如想变更则需删除或重新建⽴新的拓扑。

DefaultClusterTolerance 是建⽴拓扑默认的“容差”；MaximumClusterTolerance表⽰最⼤“容差”；MinimumClusterTolerance表⽰最⼩“容差”；如果⽤户在创建拓扑时使⽤的容差参数位于最⼤、最⼩之间则参数有效，如位于最⼤与最⼩之间则按照极值（最⼤、最⼩）来处理；注意默认的容差是与最⼩容差⼀样的；建⽴拓扑规则：使⽤ITopologyRuleContainer 接⼝；图2接⼝说明：IRule接⼝是Engine中的定义规则的接⼝，其中它的Type属性有以下⼏种：图3建⽴拓扑规则我们将使⽤esriRTTopology;并通过ITopologyRule接⼝来实现拓扑规则。
