现浇混凝土排水沟工程1、操作工艺(1)混凝土配制应用磅秤计量按配合比由专人进行配料,在搅拌地点设置混凝土配合比指标牌。
(2)混凝土正式搅拌前,搅拌机应先回水空转湿润后再行加料搅拌,开始搅拌第一罐混凝土时,一般宜按配合比少加一半石子,以后各罐均按规定下料。
加料程序是:一般先加石子,再倒水泥后倒砂子,最后加水。
(3)搅拌混凝土应使砂、石、水泥、外加剂等完全拌合均匀,颜色一致为止。
混凝土搅拌时间,350L 自落式搅拌机一般不应少于1.5min。
混凝土坍落度一般控制在5-7cm,每台班应做两次试验。
(4)在混凝土浇筑完12h 内,应对混凝土表面进行适当护盖洒水养护,常温每日浇水二次,养护时间不少于7d。
(5)混凝土浇筑应注意振捣密实,防止漏振或振捣过度使钢筋产生位移,特别是避免出现蜂窝、孔洞、露筋、夹渣等疵病,这些疵病将降低结构强度。
2、混凝土的浇筑(1)原材料检验①水泥:如对来料水泥的性能有怀疑时,可对来的水泥抽取不同部位20 处(如随机抽20 袋每袋抽1kg 左右),总量至少12kg,后送试验室做强度测试和安定性试验,待试验结果合格后才可以作为混凝土材料来用。
②砂、石:一般低于或等于C20 强度等级以下的混凝土,其砂、石通过有经验的观察触摸,可以不做筛分析和有机物含量的其他测试。
而当混凝土强度大于C25 以上时,砂、石必须抽样,即来料堆上分中间、四角等不同部位取10kg 以上送试验室进行测试。
③水:采用洁净河水,如测定其PH 值和有机含量对水泥、砂、石无害可使用。
(2)现场混凝土的拌制混凝土的拌制,是在工地上对原材料检查合格后,即与送试配比的材料相同,且经试配确定的配合比下达之后进行。
(3)混凝土浇捣①混凝土的浇捣必须对模板及其支架、钢筋及预埋件、安装部分的管线进行检查,并作记录,符合设计要求后才能进行。
②浇筑前要把模板内掉入的杂物,钢筋上的油污等清理干净;对模板的缝隙和孔洞应予堵严,对模板应适当浇水湿润,但不得有积水。

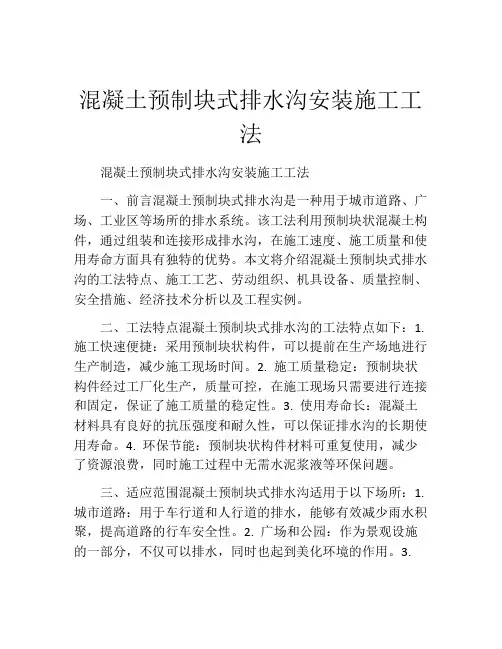

混凝土预制块式排水沟安装施工工法混凝土预制块式排水沟安装施工工法一、前言混凝土预制块式排水沟是一种用于城市道路、广场、工业区等场所的排水系统。
该工法利用预制块状混凝土构件,通过组装和连接形成排水沟,在施工速度、施工质量和使用寿命方面具有独特的优势。
本文将介绍混凝土预制块式排水沟的工法特点、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点混凝土预制块式排水沟的工法特点如下:1. 施工快速便捷:采用预制块状构件,可以提前在生产场地进行生产制造,减少施工现场时间。
2. 施工质量稳定:预制块状构件经过工厂化生产,质量可控,在施工现场只需要进行连接和固定,保证了施工质量的稳定性。
3. 使用寿命长:混凝土材料具有良好的抗压强度和耐久性,可以保证排水沟的长期使用寿命。
4. 环保节能:预制块状构件材料可重复使用,减少了资源浪费,同时施工过程中无需水泥浆液等环保问题。
三、适应范围混凝土预制块式排水沟适用于以下场所:1. 城市道路:用于车行道和人行道的排水,能够有效减少雨水积聚,提高道路的行车安全性。
2. 广场和公园:作为景观设施的一部分,不仅可以排水,同时也起到美化环境的作用。
3.工业区和停车场:帮助工业区和停车场有效排水,防止因雨水积聚而导致的滑倒和其他安全问题。
四、工艺原理混凝土预制块式排水沟的工艺原理是通过预制块状构件的组装和连接,形成连续的排水沟。
具体步骤如下:1. 进行建设前勘察和设计,确定排水沟的位置和规格。
2. 预制块状构件的生产,根据设计要求进行预制,保证构件的尺寸和质量符合要求。
3. 开挖排水沟基坑,根据设计要求进行开挖,并进行土方平整。
4. 基坑底部铺设排水沟底座,保证排水沟的稳定性。
5. 在排水沟底座上开始安装预制块状构件,根据设计要求进行排列和连接。
6. 安装排水沟盖板,保护排水沟内部设施,并确保排水畅通。
7. 进行验收和测试,确认排水沟的完整性和功能。
目录一、编制依据 (1)二、工程综述 (1)三、施工条件 (1)四、资源配置 (2)4.1设备配置 (2)4.2主要施工人员配置 (2)4.3主要材料供应计划 (3)五、混凝土预制块施施工 (4)5.1预制混凝土的拌制 (4)5.1.1施工工艺流程 (4)5.1.2混凝土的原材料要求 (4)5.1.3混凝土的配合比 (5)5.1.4预制块预制过程 (5)5.2钢筋加工 (7)5.2.1钢筋材料检验 (7)5.2.2钢筋堆放 (7)5.2.3钢筋配料 (8)5.2.4钢筋加工 (8)5.3施工控制 (8)5.3.1混凝土施工过程控制 (8)5.4混凝土预制块的安装及边坡绿化 (9)5.4.1预制块安装流程 (9)5.4.2混凝土预制块的安装 (9)5.4.3边坡的绿化 (10)5.5质量控制 (11)5.5.1预制块的基本要求 (11)5.5.2预制混凝土构件的制作偏差 (11)5.5.3外观鉴定 (11)六、文明施工 (11)砌体预制与安装施工方案一、编制依据1.1《南水北调中线一期总干渠漳河北~运河南中线建管局直管工程磁县干渠工程第二施工标段施工组织设计》;1.2《南水北调中线一期工程总干渠河北省邯邢段主体工程施工技术要求》;1.3《混凝土及预制构件质量控制规程》(CECS40-92);1.4磁县二标总干渠渠道横断面渠坡防护结构图;1.5磁县二标总干渠渠道衬砌图。
二、工程综述本标段为磁县干渠工程第二施工标,标段起自磁县西槐树村,桩号15+190;止于磁县白村,桩号29+056,总长13.866km,其中渠道长13.370km,建筑物长0.496km。
渠道防护堤非膨胀土段采用预制混凝土六棱框格进行护坡,框格内种植草;一级马道处用预制的排水沟预制块及护肩进行施工;用预制警示柱在一级马道上采用间隔5米距离进行布置,警示柱分A和B两种形式,基础尺寸为20*20cm,预制高度为75cm,其中警示柱A基础埋深为39 cm,警示柱B基础埋深为25 cm;渠底坡脚两侧设刺槽,渠顶马道与渠坡道处用预制路缘石对复合土工膜进行固定,路缘石单块长度为80cm,块与块之间用M10F100水泥砂浆填缝并勾平缝,分为A和B两种形式。
目录一、编制依据 (1)二、工程概况 (1)三、施工准备 (2)四、施工方法 (4)五、雨季施工措施 (8)六、质量保证措施 (10)七、安全保证措施 (11)八、环境保护及文明施工措施 (12)排水沟施工方案1、深圳市货运交通组织调整相关高速公路收费站及配套设施工程第一合同段设计文件;2、《公路路基施工技术规范》 (JTG F10-2022);3、国际颁布的相关规范、规程、标准和地方相关法规。
罗田收费站工程路堤排水沟、路堑排水沟、分隔带排水沟沟身均采用现浇 C20 混凝土,局部段落设置预制砼盖板,具体情况见下表:排水沟工程数量表排水沟起讫桩号LK0+00~LK0+452YK22+950~YK23+360 YK23+620~YK24+120 YK24+440~YK24+480 ZK23+753~ZK24+500工程名称左侧分隔带排水沟右侧分隔带排水沟右侧路堤排水沟右侧路堤排水沟左侧排水边沟主要尺寸(cm)矩形60*60矩形60*60矩形150*100矩形150*100矩形200*150备注设置C30 砼盖板设置C30 砼盖板设置C35 砼盖板设置C35 砼盖板ZK23+920~ZK24+270 设置C35 砼盖板沟渠长度(m)45241055044747K0+140~K0+470K0+379~K0+437YK23+660~YK23+722 K0+000~K0+059K0+140~K0+244K0+270~K0+362ZK24+274LK0+132YK23+423左侧边沟右侧边沟右侧路堤排水沟两侧路堤排水沟右侧路堤排水沟右侧路堤排水沟收费广场拦水沟矩形60*60矩形60*60矩形60*60矩形60*60矩形60*60矩形60*60矩形40*403305868130114101213防火通道防火通道每侧长度65m巡河道巡河道沟身采用C30 现浇砼,设置HRB400 钢盖板1、技术准备1)开工前组织技术人员认真学习施工图纸、实施性施工组织设计,熟悉规范和技术标准。
混凝土排水沟施工方法(六篇)本文章给大家提供了六篇混凝土排水沟施工方法进行参考,大家可根据自身项目情况选取。
第一篇混凝土排水沟施工方法如下:1、排水沟施工工艺定位放线→基础土方开挖→垫层施工→模板施工→钢筋砼施工→土方回填2、定位放线2.1坐标控制使用全站仪由建设单位提供的坐标控制点引测。
测量仪器要进行严格的检验和校正,测量时尽量选在早晨、傍晚、阴天、无风的气候条件下进行,减少旁折光的影响。
2.2标高测量控制本工程采用水准仪引测水准标高,引测时做好测量记录,并校验标高闭合差;根据建设单位提供的水准点的位置,每次直接从建设单位提供的水准点引测,以保证准确。
水准控制点设在现场不受振动、不受人车行走影响、距回填土边线大于15m地基坚实处。
测量时对三个水准点进行互相校核,并定期对水准点进行复核。
3、土方工程3.1土方开挖土方采用挖掘机大开挖,土方开挖放坡系数1:0.5,工作面宽度为300mm,挖出的土方用汽车运至业主指定的弃土地点。
3.2土方回填土方回填在混凝土验收合格后进行逐层回填。
回填前先清理干净基坑中的水和杂物,回填土质符合设计施工规范要求,不能含有有机物及建筑垃圾。
(1)土方回填施工程序土料准备和处理→基坑清理→基础隐蔽前共检和验收→分层虚土铺设→分层夯实→检查验收。
(2)基础回填待基础模板拆除和各方对基础的混凝土外观等项目验收合格后方可开始施工。
土方回填前将基坑底部的垃圾及杂物清理干净,四周土方分层回填夯实,每层高度为300mm,压实不小于0.96,下层土的压实度经试验合格后方可进行上层土的回填。
(3)土方回填质量控制①回填土的最佳含水量应通过试验确定,一般为14-16%。
回填土中的孤石不能大于Φ200,数量不超过5%。
②严格控制每层回填厚度,每虚铺厚度300mm,回填时在基础上划出分层线,并严格按分层线进行回填。
③下层土试验不合格不允许上层土回填。
4、基础垫层施工垫层砼施工待验槽合格后进行,基础垫层模板采用10cm木方支设,垫层模板支设时坑内钉上轴线桩,然后根据轴线桩支垫层模板,垫层模板施工完后在模板内侧抄上垫层顶标高用于砼浇筑时控制标高。
混凝土预制块制作和现浇混凝土排水沟施工方案一、工作内容1、混凝土工程主要包含护坡工程中C20 混凝土块预制和C20 现浇混凝土横向排水沟两个部分。
2、工程所用砂质量基本符合水工用混凝土骨料;粗骨料就近料场购买;水泥从当地购买汽运至施工区预制场地水泥仓库。
二、施工顺序施工顺序现浇混凝土施工顺序:基面清理检测→模板安装固定→混凝土原材料检测、拌和→混凝土浇制、振捣、养护→模板拆除→混凝土养护。
混凝土块预制料施工顺序:混凝土材料及抽样测试→混凝土配合比试验→定型钢模板制作安装→混凝土浇筑→混凝土预制块养护→混凝土预制块运输→测量放样→浆砌混凝土预制块。
三、混凝土预制块施工方法1、施工方案为不影响混凝土护坡施工,混凝土预制块的制作在开工之后立即开始。
预制在外滩设置的预制场内预制。
2、混凝土拌和采用强制式混凝土搅拌机,胶轮架子车运输,采用平板振捣器密实。
木抹初平、铁抹精平。
模板采用按设计要求加工的定型钢模。
四、现浇混凝土排水沟施工方法现浇混凝土排水沟施工先人工开挖土方,底部铺设砂石垫层,装模浇筑混凝土排水沟底板,待浇筑混凝土已经初凝,强度达到2.5MPa 时,开始进行两边侧墙的浇筑,模板采用钢模板,内外层加固,混凝土拌和采用搅拌机,人工运输、人工振捣和养护。
五、施工技术要求1、模板安装时必须按混凝土结构的施工详图尺寸。
混凝土浇筑过程中,应经常检查、调整模板的形状及位置,模板如有变形走样,立即采取有效措施予以矫正。
2、拆除模板的期限应在混凝土强度达到2.5MPa 以上,能保证其表面及棱角不因拆模而损坏时,才能拆除;拆模采用专门工具,以减少混凝土及模板的损伤;拆下的模板、支架及配件及时清理、维修,并分类堆存,妥善保管。
3、拌合设备应具备将骨料、水泥、外加剂及水在规定的时间内均匀拌合且卸料也不发生离析的能力。
配料系统的称量设备应有足够的精度,称量偏差不得超过规范的规定。
4、混凝土应能连续、均衡、快速及时地从拌合机运到浇筑地点,运输过程中混凝土不允许有骨料分离、漏浆、严重泌水、干燥以及坍落度产生过大变化,并尽量缩短运输时间,减少转运次数。

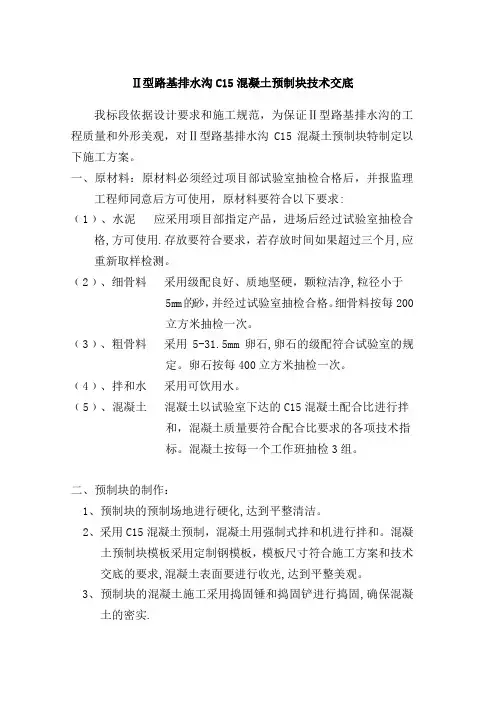

砼预制块排水沟施工技术交底XXX一工区在2012年5月编制了混凝土预制块排水沟施工技术交底。
本文旨在介绍排水沟设计概况,施工准备,预制块加工,安装,质量检验以及安全和环保要求。
排水沟设计的原则是确保排水系统的有效性和可靠性。
排水沟的设计应该遵循以下原则:1.确定排水沟的位置和长度,以确保排水沟可以收集和排放地面和附近区域的水。
2.选择适当的排水沟类型和尺寸,以确保排水沟可以容纳预期的水流量。
3.确保排水沟的坡度和流速合适,以确保水可以流动并防止水淤积。
4.选择适当的排水沟材料,以确保排水沟可以承受预期的水流量和环境条件。
5.设计排水沟的出口,以确保水可以安全地排放到附近的水体或排水系统中。
二、施工准备在进行排水沟施工之前,必须做好充分的准备工作。
这包括:1.确定施工计划和时间表,以确保施工可以按时完成。
2.确定施工人员和设备,以确保施工可以顺利进行。
3.确定施工现场和材料存储区域,以确保施工安全和材料可以及时供应。
4.确定施工过程中的质量控制和安全措施,以确保施工的质量和安全。
三、排水沟预制块加工预制块是混凝土排水沟的主要构件之一。
在预制块加工过程中,必须注意以下事项:1.确定预制块的尺寸和数量,以确保可以满足设计要求。
2.选择适当的混凝土材料和配比,以确保预制块的质量和强度。
3.确定预制块的模具和加工工艺,以确保预制块的形状和尺寸符合设计要求。
4.进行预制块的浇筑、养护和拆模等工序,以确保预制块的质量和强度。
四、排水沟预制块安装预制块的安装是排水沟施工的关键环节之一。
在预制块安装过程中,必须注意以下事项:1.确定预制块的安装位置和顺序,以确保预制块可以正确地组装在一起。
2.确定预制块的连接方式和密封材料,以确保排水沟的密封性和可靠性。
3.进行预制块的吊装、定位和固定等工序,以确保预制块的稳定性和安全性。
4.进行预制块的填缝和修整等工序,以确保排水沟的外观和质量。
五、质量检验质量检验是排水沟施工过程中的重要环节之一。
排水沟工程施工方案一、工程概况:本标段内主要结构形式包括:钢筋混凝土盖板明沟、钢筋混凝土盖板暗沟、砌石盖板明沟、砌石矩形明沟等四种,本方案为排水工程专项施工方案。
二、编制依据:《工程测量规范》(GB50026-2007);《民用机场飞行区排水工程施工技术规范》(MH5005-2002);《混凝土结构工程施工及验收规范》(GB50204);《砌体工程施工及验收规范》(GB50203)《钢筋焊接接头试验方法》(JGJ27—86);《钢筋焊接及验收规程》(JGJl8—96);其他国家现行技术规范、施工图纸。
设计图纸及说明。
三、施工方案:(一)钢筋混凝土单孔箱涵施工(1)施工测量定位采用全站仪校核中心线,设置排水沟平面控制点,间距50m,桩位加密固定,石灰粉划出沟槽顶面边线并图纸设计设定放坡系数。
(2)基槽开挖基坑开挖前,应对施工现场的积水、杂物进行清理,并堆放在施工现场以外指定地点进行处理。
然后根据图纸所示和监理工程师移交的控制点及标高进行测量放线。
同时应做好材料和模板的准备工作,防止开挖后因材料不足而晾槽。
开挖应按图纸及测量放线。
采用挖掘机挖、装,自卸汽车运输。
基坑开挖时应预留20cm保护层采用人工清底捡平。
基坑大小应满足基础施工的要求,有渗水土质的基坑坑底尺寸,应根据排水设计和基础模板设计所需基坑大小而定,一般基底应比设计平面尺寸各边增宽50-100cm。
(3)碎石基础槽底土基验收合格后方可铺筑碎石垫层。
碎石垫层施工时应先恢复中线,控制高程,保证基础宽度。
使用蛙式打夯机压实,监理工程师验收合格后方可进行下道工序。
(4)砼基础基础用C15砼,模板采用钢模,用三脚架支撑固定在基础上,接缝应严密,不漏浆、不跑模、不走形。
砼由溜槽从上而下倒入模内,并用平板振动器振平密实,木抹做面,使砼表面平整、不露石,标高符合设计要求。
拆模后砼用土工布覆盖并洒水养护,强度达到规定后方可进入下道工序施工。
(5)钢筋混凝土施工a、模板施工钢模板宜采用标准化、系列化和通用化的组合模板。
混凝土排水沟施工方案31087一、设计1.根据工程的需求和排水要求,确定排水沟的长度、宽度、深度和坡度等参数。
2.确定排水沟的平面形状,可以为直线形、弯曲形、T字型等,根据实际情况进行选择。
二、准备工作1.清理施工场地,排除杂物和污染物,确保施工区域干净整洁。
2.根据设计要求,测量并标示排水沟的位置,进行地面修整。
三、施工工序1.土方开挖:根据设计要求和标志,按照沟槽的形状进行开挖,保持沟底平整、坡度适宜。
2. 基础处理:排水沟底部应先垫设厚度不小于200mm的碎石层,然后再铺设厚度不小于100mm的砂浆层,以增强排水沟的稳定性和耐久性。
3.混凝土浇筑:在沟底铺设防渗膜或铁丝网,然后将混凝土按照设计要求浇筑,一般采用C25-C30的混凝土,浇筑后用振动器进行密实,以确保混凝土的质量。
4.排水沟边沿处理:混凝土浇筑完成后,沿排水沟的两侧应设置便于排水和清理的边沿,一般可以采用水泥砖、混凝土板等材料加固。
5.养护:混凝土浇筑后应进行养护,一般可采用覆盖塑料薄膜、保持湿润等方式,以保证混凝土的强度和稳定性。
四、材料及设备选择1.混凝土:选择符合设计要求的混凝土,一般采用配合比为1:2.5:3的水泥、砂、石材料。
2.钢筋:根据设计要求和沟槽的尺寸选用相应规格的钢筋,一般采用HRB400的钢筋。
3.其他材料:包括防渗膜、砂浆、水泥砖、混凝土板等材料,根据具体需要进行选择。
4.设备:包括挖掘机、铲车、搅拌机、振动器等设备,根据施工规模和工期进行选择。
以上是一份混凝土排水沟施工方案的基本内容,具体施工过程中还需要根据实际情况进行调整和优化。
在施工过程中,需要严格控制施工质量,确保排水沟的稳定性和耐久性,以满足工程的要求。
同时,在施工过程中要保持施工现场的安全和整洁,做好环保措施,减少对周边环境的影响。
预制块排水沟安装首件方案(上传)施工方案:预制块排水沟安装首件一、工程概况XXX工程XXX标路里程桩号为K8+054.607--K30+000,全长21.95公里。
预制块排水沟总工程量如下表:序号 | 名称。
| 长度(m) |1.| 0.6m×0.6m预制块排水沟安装 | .|2.| 0.6m×0.8m预制块排水沟安装 | .|合计 |。
| .|预制块排水沟结构形式如下图:选择K23+088-K23+230右侧0.6m×0.8m预制块排水沟安装作为首件工程,首件工程量如下表:名称。
| 长度(m) | C25钢筋砼预制块(m3) | C20现浇砼(m3) | 挖基土方(m3) | 底板(块) | 侧墙(块) | 中粗砂(m3) |预制块排水沟安装 | 223.| 557.| 109.| 135.| 142.| 12.|。
|二、施工准备1、人员配置施工管理人员配置表:序号 | 岗位。
| 姓名。
|1.| 技术负责人。
|。
|2.| 施工现场负责人。
|。
|3.| 质检负责人。
|。
|4.| 试验负责人。
|。
|5.| 施工员。
|。
|6.| 测量员。
|。
|7.| 实验员。
|。
|劳动力配置表:序号 | 姓名。
| 工种。
| 劳动力人数 | 备注。
|1.|。
| 预制块安装工 | 10.| 预制块安装。
|2.|。
| 模板工。
| 2.| 模板安装、拆除 |3.|。
| 混凝土工。
| 2.| 混凝土浇筑。
|2、设备配置主要设备计划配备表:序号 | 机械设备名称 | 单位 | 数量 | 备注。
|1.| 挖掘机。
| 台。
| 1.|。
|2.| 装载机。
| 台。
| 2.|。
|3.| 砂浆搅拌机。
| 台。
| 1.|。
|4.| 打夯机。
| 台。
| 1.|。
|5.| 钢模板。
| ㎡。
| 60.| 模板安装 |3、材料准备在施工前,根据首件工程量按10%的富余系数及时组织水泥、砂、预制块进场,计划在开工前5天进场到位,预制块提前安排从共青城构件预制中心运至指定施工点。
新建兰新铁路第二双线LXTJ3标DK1245+000~DK1263+140段混凝土预制块排水沟施工方案编制:复核:审批:中铁一局集团有限公司兰新铁路第二双线项目部一工区2012年5月目录一、编制依据 (1)二、排水沟设计概况 (1)(一)、排水沟设计原则 (1)(二)、排水沟断面设计图 (2)(三)、排水沟预制块设计图 (3)(四)、排水沟工程数量表 (4)(五)、排水沟设计属性表 (4)三、施工准备 (7)四、排水沟预制块加工 (7)五、排水沟预制块安装 (8)六、质量检验 (9)七、安全及环保要求 (10)(一)、安全要求 (10)(二)、环保要求 (10)一、编制依据1、《高速铁路路基工程施工质量验收标准》TB10751-20102、《高速铁路路基工程施工技术指南》铁建设[2010]241号3、《铁路混凝土工程施工质量验收标准》TB10424-20104、《铁路混凝土工程施工技术指南》铁建设[2010]214号5、《新建铁路兰州至乌鲁木齐第二双线排水系统图》(图号:兰乌二线施路LXTJ3标03—01PS)6、兰新铁路新疆有限公司2012年第6期工程管理会议纪要《研究路基边坡防护及综合防排水设计优化有关事宜》二、排水沟设计概况(一)、排水沟设计原则1、对路基有危害的地表水,采取措施拦截引排至路基范围以外。
2、排水沟内侧边缘与路堤坡脚的距离不应小于2m,天沟内侧边缘与路堑顶不小于5m,挡水埝内边缘与路堑顶不小于5m,风区路堑堑顶设置防风结构时,水沟及挡水埝设置于防风结构外侧,其具体待防风结构初步设计批复后明确。
3、排水沟、天沟、引水沟横断面一般采用梯形沟,水沟采用预制混凝土板加固。
水沟壁板及底板下铺设0.15m厚砂砾垫层。
4、排水沟、天沟、侧沟转弯处,设半径不小于5m的圆曲线顺接。
5、排水沟、天沟设施纵坡不应小于2‰。
排水沟纵坡大于300‰时,设置急流槽。
6、位于反坡地段或小于2‰坡道上的侧沟,其水分点深度可减少至0.2m,排水纵坡在困难情况下可减少至1‰。
7、桥头、涵洞处排水沟须引入附近河流或沟槽中,严禁直接排向桥台。
各种排水沟引入桥涵或天然沟槽时,必须保证出口的沟底高程不低于桥涵入口或天然沟槽底的高程。
排水沟、天沟、侧沟的出口尽量绕开路堤坡脚向外引出,防止水流冲刷路堤坡脚。
8、水沟穿越导流堤时,与导流堤内设置的U 型排水沟顺接,确保排水畅通。
9、路基排水设施应综合考虑与农田水利设施的配合及综合利用,与桥涵、隧道、车站、导流堤等排水设施衔接,形成完善的排水系统。
10、路基排水设计如有与现场地形出入时,施工中应根据实际情况进行调整。
(二)、排水沟断面设计图1:1壁板Ⅱ1:1壁板Ⅱ底板ⅠⅣ-2水沟断面图1:1壁板Ⅱ1:1壁板Ⅱ底板ⅡⅣ-3水沟断面图(三)、排水沟预制块设计图1、底板Ⅰ设计图2、底板Ⅱ设计图3、壁板Ⅱ设计图底板Ⅰ平面图底板Ⅰ侧面图底板Ⅰ1:1底板Ⅰ平面图底板Ⅰ侧面图底板Ⅰ断面图1:1底板Ⅰ壁板Ⅱ平面图壁板Ⅱ侧面图壁板Ⅱ平面图壁板Ⅱ侧面图壁板Ⅱ壁板Ⅱ断面图底板Ⅱ侧面图底板Ⅱ平面图1:1底板Ⅱ底板Ⅱ平面图底板Ⅱ侧面图1:1底板Ⅱ断面图底板Ⅱ(四)、排水沟工程数量表排水沟工程数量统计表表水沟型号IV-2 IV-3 合计一般伸缩缝水沟长度(m)12618 15334 27952底板Ⅱ(块)0 30668 30668 29901 767底板Ⅰ(块)25236 0 25236 24605 631壁板Ⅱ(块)50472 61336 111808 109013 2795 (五)、排水沟设计属性表DK1245+000~DK1263+140段路基坡脚水沟设计属性统计表序号段落里程分水点里程排水方向汇水点(涵)左右侧水沟型号及长度(两侧) 起点终点长度(m)型号长度1 DK1245+000 DK1245+630 630 DK1245+630 流向大里程IV-2 12602 DK1245+630 DK1247+200 1570 DK1245+630 流向大里程DK1247+200涵IV-3 31403 DK1247+200 DK1247+850 650 DK1247+850 流向小里程DK1247+200涵IV-2 13004 DK1247+850 DK1248+500 650 DK1247+850 流向大里程DK1248+500涵IV-3 13005 DK1248+500 DK1248+680 180 DK1248+680 流向小里程DK1248+500涵IV-3 3606 DK1248+680 DK1249+350 670 DK1248+680 流向大里程DK1249+350涵IV-3 13407 DK1249+350 DK1249+925 575 DK1249+925 流向小里程DK1249+350涵IV-2 11508 DK1249+925 DK1250+500 575 DK1249+925 流向大里程DK1250+500涵IV-2 11509 DK1250+500 DK1251+560 1060 DK1251+560 流向小里程DK1250+500涵IV-3 212010 DK1251+560 DK1251+900 340 DK1251+900 小里程DK1250+500涵IV-2 68011 DK1251+900 DK1252+190 290 DK1251+900 流向大里程盐泉大桥引水沟IV-3 58012 DK1252+190 DK1252+210 20 DK1252+190 流向大里程盐泉大桥引水沟IV-3 4013 DK1252+210 DK1252+677 467 DK1252+210 流向大里程盐泉大桥引水沟IV-3 93414 DK1252+677 盐泉大桥左侧120 引水沟IV-3 12015 DK1252+677 盐泉大桥左侧110 引水沟IV-3 11016 盐泉大桥左侧50 引水沟IV-3 5017 盐泉大桥左侧1500 土沟1500 盐泉大桥DK1252+892.49~DK1255+352.36段无排水沟盐泉特大桥18 盐泉特大桥右侧950 土沟95019 盐泉特大桥右侧50 引水沟IV-2 5020 DK1256+236 盐泉特大桥右侧100 引水沟IV-2 10021 DK1256+236 盐泉特大桥右侧90 引水沟IV-2 9022 DK1256+236 DK1256+376 140 DK1256+236 流向小里程盐泉特大桥引水沟IV-2 28023 DK1256+376 DK1256+396 20 DK1256+376 流向小里程盐泉特大桥引水沟IV-2 4024 DK1256+396 DK1256+700 304 DK1256+700 流向小里程盐泉特大桥引水沟IV-2 60825 DK1256+700 DK1257+030 330 DK1257+030 流向大里程DK1257+030 IV-2 66026 DK1257+030 DK1257+850 820 DK1257+030 流向大里程DK1257+850涵IV-3 164027 DK1257+850 DK1258+300 450 DK1258+300 流向小里程DK1257+850涵IV-2 90028 DK1258+300 DK1258+745 445 DK1258+300 大里程DK1258+745涵IV-2 89029 DK1258+745 DK1259+000 255 DK1259+000 流向小里程DK1258+745涵IV-2 25530 DK1259+000 DK1259+200 200 DK1259+000 流向大里程DK1259+200涵IV-2 20031 DK1259+200 DK1259+400 200 DK1259+400 流向小里程DK1259+200涵IV-2 20032 DK1259+400 DK1259+550 150 DK1259+400 流向大里程DK1259+550涵IV-2 15033 DK1259+550 DK1259+600 50 DK1259+600 流向小里程DK1259+550涵IV-2 5034 DK1259+600 DK1259+655 55 DK1259+600 流向大里程DK1259+655涵IV-2 5535 DK1259+655 DK1260+100 445 DK1260+100 流向小里程DK1259+655涵IV-2 44536 DK1260+100 DK1260+525 425 DK1260+100 流向大里程DK1260+525涵IV-2 42537 DK1260+525 DK1260+650 125 DK1260+650 流向小里程DK1260+525涵IV-2 25038 DK1260+650 DK1260+715 65 DK1260+650 流向大里程DK1260+715涵IV-2 13039 DK1260+715 蒸发池70 蒸发池IV-2 7040 DK1260+715 DK1260+900 185 DK1260+900 流向小里程DK1260+715涵IV-2 37041 DK1260+900 DK1261+070 170 DK1260+900 流向大里程DK1261+070涵IV-2 34042 DK1261+070 DK1262+000 930 DK1262+000 流向小里程DK1261+070涵IV-3 186043 DK1262+000 DK1262+870 870 DK1262+000 流向大里程DK1262+870涵IV-3 174044 DK1262+870 DK1263+000 130 DK1263+000 流向小里程DK1262+870涵IV-2 26045 DK1263+000 DK1263+140 140 DK1263+000 流向大里程DK1263+140涵IV-2 280合17621 0 30422 计三、施工准备排水沟预制块用C25混凝土配合比已报总监办并批复,原材料已进场并经检验合格,混凝土用砂、碎石、水泥及外加剂等原材料均符合《铁路混凝土工程施工质量验收标准》。
排水沟预制块预制和安装作业班组人员已进场,并经过三级安全教育培训和考核。
四、排水沟预制块加工1、预制场地选择排水沟预制块采用一工区拌合站临近的小型预制构件厂预制加工,混凝土由拌合站集中搅拌统一供应,混凝土标号为C25.2、模具选择排水沟预制块模具统一采用厚度不小于5mm的优质高强加厚塑料模具,各截面尺寸满足设计要求。
3、构件预制预制时人工将混凝土填至定型塑料模具内,一次填足。
