下载文档原格式

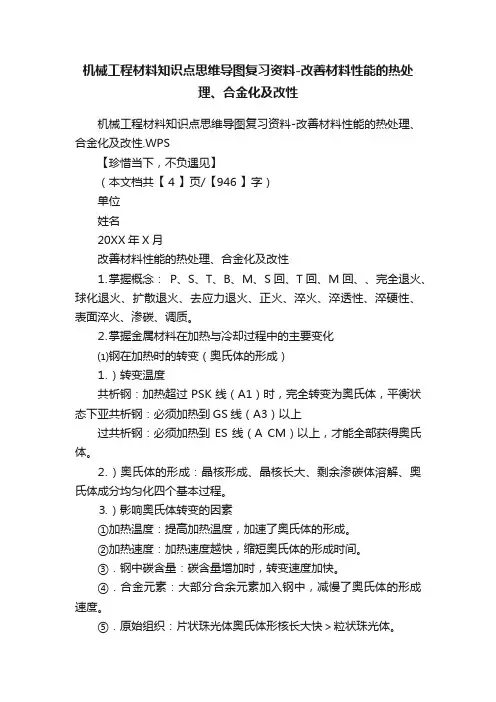

机械工程材料知识点思维导图复习资料-改善材料性能的热处理、合金化及改性机械工程材料知识点思维导图复习资料-改善材料性能的热处理、合金化及改性.WPS【珍惜当下，不负遇见】（本文档共【 4 】页/【946 】字）单位姓名20XX年X月改善材料性能的热处理、合金化及改性⒈掌握概念：P、S、T、B、M、S回、T回、M回、、完全退火、球化退火、扩散退火、去应力退火、正火、淬火、淬透性、淬硬性、表面淬火、渗碳、调质。
⒉掌握金属材料在加热与冷却过程中的主要变化⑴钢在加热时的转变（奥氏体的形成）⒈）转变温度共析钢：加热超过PSK线（A1）时，完全转变为奥氏体，平衡状态下亚共析钢：必须加热到GS线（A3）以上过共析钢：必须加热到ES线（A CM）以上，才能全部获得奥氏体。
⒉）奥氏体的形成：晶核形成、晶核长大、剩余渗碳体溶解、奥氏体成分均匀化四个基本过程。
⒊）影响奥氏体转变的因素①加热温度：提高加热温度，加速了奥氏体的形成。
②加热速度：加热速度越快，缩短奥氏体的形成时间。
③．钢中碳含量：碳含量增加时，转变速度加快。
④．合金元素：大部分合余元素加入钢中，减慢了奥氏体的形成速度。
⑤．原始组织：片状珠光体奥氏体形核长大快＞粒状珠光体。
⑵、钢的冷却转变（等温冷却）：共析钢过冷奥氏体等温转变产物的组织和特性1）珠光体类转变组织： (高温转变区)，在A1～550℃之间2）贝氏体转变(中温转变)：转变温度：在550℃～Ms：之间，550℃~350℃上贝氏体半扩散型，Fe不扩散，C原子有一定的扩散能力羽毛状碳化物在F间，韧性差350℃~MS下贝氏体C原子有一定的扩散能力针状碳化物在F内，韧性高，综合机械性能好3）.低温转变：（马氏体转变）：温度Ms～Mf，马氏体转变区⑷、钢的冷却转变（连续冷却）1）转变产物：①冷却速度＞kV时，钢将转变为M+A残②冷却速度＜kV时，钢将全部转变为P类③冷却速度≈kV～k V之间(例如油冷)时：M+A残+T⒊掌握钢在回火时的转变1）回火目的：①获得所需要的机械性能，②稳定组织和尺寸：③消除内应力：2）回火后组织低温回火： 150～250℃，得M回。
