电气计算规则.doc

2024年电气专业常用计算公式及计算规则总结以下是2024年电气专业常用计算公式及计算规则的总结：1. 电阻（R）计算公式：R = V/I，其中V为电压，I为电流。

该公式表示电阻的大小与电压和电流成正比。

2. 电流（I）计算公式：I = V/R，其中V为电压，R为电阻。

该公式表示电流的大小与电压和电阻成反比。

3. 电压（V）计算公式：V = R*I，其中R为电阻，I为电流。

该公式表示电压的大小与电阻和电流成正比。

4. 功率（P）计算公式：P = V*I，其中V为电压，I为电流。

该公式表示功率的大小与电压和电流成正比。

5. 电能（E）计算公式：E = P*t，其中P为功率，t为时间。

该公式表示电能的大小与功率和时间成正比。

6. 电容（C）计算公式：C = Q/V，其中Q为电荷量，V为电压。

该公式表示电容的大小与电荷量和电压成正比。

7. 电感（L）计算公式：L = Φ/I，其中Φ为磁通量，I为电流。

该公式表示电感的大小与磁通量和电流成正比。

8. 电功率（P）计算规则：P = IVcosφ，其中I为电流，V为电压，φ为电压和电流之间的相位差。

该计算规则用于计算交流电的功率。

9. 电路中的欧姆定律：在电路中，电流与电压成正比，电压与电阻成正比，电流与电阻成反比。

即I = V/R。

10. 串联电路中的总电阻（R_total）计算规则：当电阻串联连接时，总电阻等于各个电阻之和。

即R_total = R1 + R2 + R3 + ... + Rn。

11. 并联电路中的总电阻（R_total）计算规则：当电阻并联连接时，总电阻等于各个电阻的倒数之和的倒数。

即1/R_total = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn。

这些公式和计算规则是电气工程中最常用的，可以用于解决电路分析、电力计算和电子设备设计等问题。

但需要注意的是，实际应用中还会有更复杂的电路和计算公式，需要根据具体情况进行分析和计算。

电气工程量计算规则电缆线路工程量计算主要包括电缆长度、电缆数量和电线规格的计算。

1.电缆长度计算电缆长度计算一般通过实地测量或根据设计图纸测算得出。

在进行电缆长度计算时，要考虑电缆的走向、消弧线管的数量和长度、引入电缆的高度、斜坡、水泥槽等因素。

2.电缆数量计算电缆数量计算需要根据工程所需用电设备的数量、功率和安全系数进行综合计算。

同时需要考虑电缆的冗余，以应对可能的故障情况。

3.电线规格计算电线规格计算需要根据工程所需用电设备的功率和电流进行计算。

通过计算得出电缆的可靠性和安全性，以确保电缆能够承受正常工作负荷。

配电箱工程量计算主要包括配电箱数量、尺寸和容量的计算。

1.配电箱数量计算配电箱数量计算需要根据工程所需用电设备的数量和功率进行计算。

根据单个配电箱的容量来确定所需配电箱的数量。

2.配电箱尺寸计算配电箱尺寸计算主要是根据所需容纳的回路数和容量来决定，以确保配电箱能够安装所需的开关装置和配电设备。

3.配电箱容量计算配电箱容量计算需要综合考虑工程所需用电设备的功率和安全系数，以及电缆线路的负载情况。

通过计算得出合适的配电箱容量，以满足工程的用电需求。

电气设备工程量计算主要包括电气设备的数量和功率的计算。

1.电气设备数量计算电气设备数量计算需要根据工程需求确定所需设备的类型和数量。

根据工程的规模和用电设备的需求，结合相关标准和规范，计算出工程所需的设备数量。

2.电气设备功率计算电气设备功率计算需要根据工程所需用电设备的功率和数量进行计算。

同时要考虑设备的冗余和工程的安全系数，计算出合适的设备功率。

除了以上介绍的电缆线路、配电箱和电气设备的工程量计算规则，还应当根据具体的工程要求和设计要求，进行相应的计算。

在进行工程量计算时，还需要参考相关的国家标准和规范，以确保计算结果的准确性和可靠性。

总结起来，电气工程量的计算是一项复杂的任务，需要综合考虑各个方面的因素，并参考相关的标准和规范。

只有准确进行工程量计算，才能确保工程施工顺利进行，并满足工程的用电需求。

1、常用的电气设备等安装高度(1）配电箱：一般箱底距地1。

5m（2)灯具: 依据设计管线一般沿顶棚敷设。

（3）开关：拉线开关：一般距顶0.3m,板式开关：一般距地1。

3m－1。

5m(4）插座：一般插座安装高度距地0。

3m,管线一般沿地面敷设。

其它插座：空调插座、防水插座等安装高度距地1.5m—1.8m，管线一般沿顶棚敷设2、动力、照明线路在平面图上的表示内容：①线路配线方式符号（如SC），②线路敷设部位符号（如FC)，③线路文字标注格式（如a－b(c×d）e-f)3、照明工程一般包括配管配线工程；灯具安装工程;开关插座安装工程以及其他附件安装工程4、配管工程量计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量,不扣除接线盒（箱）、灯头盒、开关盒所占长度。

5、配管工程量计算要领:从配电箱起按各个回路进行计算,或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算，然后汇总.千万不要“跳算”,防止混乱，影响工程量计算的正确性.6、配管工程量计算方法：计算配管的工程量,分两步走,先算水平配管，再算垂直配管。

（1）水平方向敷设的管，以施工平面布置图的管线走向和敷设部位为依据，并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算.（2）垂直方向敷设的管（沿墙、柱引上或引下），其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。

无论配管是明敷或暗敷均按规范预留长度计算线管长度7、配管工程量计算时应注意的问题:（1）不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。

水平管长度可按平面图所示标注尺寸或用比例尺量取，垂直管长度可根据层高和安装高度计算。

（2）在计算配管工程量时要重点考虑管路两端、中间的连接件：①两端应该预留的要计入工程量（如进、出户管端）；②中间应该扣除的必须扣除（如配电箱等所占长度）（3）明配管工程量计算时，要考虑管轴线距墙的距离，如在设计无要求时，一般可以墙皮作为量取计算的基准;设备、用电器具作为管路的连接终端时，可依其中心作为量取计算的基准.（4)暗配管工程量计算时，可依墙体轴线作为量取计算的基准：如设备和用电器具作为管路的连接终端时，可依其中心线与墙体轴线的垂直交点作为量取计算的基准。

电机说明一、本章中的专业术语“电机”系指发电机和电动机的统称，如小型电机检查接线项目，适用于同功率的小型发电机和小型电动机的检查接线，两项目中的电机功率系指电机的额定功率。

二、直流发电机组和多台一串的机组，可按单台电机分别执行相应定额。

三、本章的电机检查接线项目，除发电机和调相机外，均不包括电机的干燥工作，发生时应执行电机干燥项目。

本章的电机干燥项目系按一次干燥所需的人工、材料、机械消耗量考虑的。

四、微型电机分为三类：驱动微型电机(分马力电机)系指微型异步电动机、微型同步电动机、微型交流换向器电动机、微型直流电动机等；控制微型电机系指自整角机、旋转变压器、交直流测速发电机、交直流伺服电动机、步进电动机、力矩电动机等；电源微型电机系指微型电动发电机组和单枢变流机等。

其他小型电机凡功率在0.75kW以下的电机均执行微型电机定额，但一般民用小型交流电风扇安装另执行本册C.2.4章的风扇安装项目。

五、各类电机的检查接线项目均不包括控制装置的安装和接线。

六、电机的接地线材质至今技术规范尚无新规定，本计价依据仍是沿用镀锌扁钢(25×4)编制的，如采用铜接地线时，主材(导线和接头)应更换，但安装人工和机械不变。

七、电机安装执行C.1《安装工程》的电机安装项目，其电机的检查接线和干燥执行本册定额。

八、各种电机的检查接线，规范要求均需配有相应的金属软管，如设计有规定的按设计规格和数量计算，譬如：设计要求用包塑金属软管、阻燃金属软管或采用铝合金软管接头等，均按设计’计算。

设计没有规定时，平均每台电机配金属软管1~1.5m(平均按1.25m)。

电机的电源线为导线时，应执行本册C.2.4章的压(焊)接线端子项目。

工程量计算规则一、发电机、调相机、电动机的电气检查接线，均以“台”为计量单位。

直流发电机组和多台一串的机组，按单台电机分别执行。

二、超重机上的电气设备、照明装置和电缆管线等安装均执行本册的相应定额。

三、电气安装规范要求每台电机接线均需要配金属软管，设计有规定的按设计规格和数量计算，设计没有规定的，平均每台电机配相应规格的金属软管1.25m和与之配套的金属软管专用活接头。

电气工程工程量计算规则电气工程的工程量计算是对电气工程项目进行合理分析和综合计算的过程，为工程项目的实施提供科学依据。

电气工程的工程量计算规则主要包括：工程量的划分原则、计算方法和计算公式。

一、工程量划分原则1.根据电气工程项目的施工范围和工程方案，将工程量划分为不同的单元，如输配电设备安装工程、照明工程、动力设备安装工程等。

2.根据工程项目的执行单位和责任划分，将工程量划分为主体工程量和附属工程量。

主体工程量是指由电气工程的施工单位负责的主要工程量，包括电气配电系统、照明系统、通信系统等。

附属工程量是指由其他工程单位负责的次要工程量，如土建工程、装饰工程等。

二、工程量计算方法1.定额法：根据国家现行的电气施工定额，按照工程项目的设计要求和技术规范，按照各项工程量单位进行计算。

2.估算法：根据电气工程的实际情况和经验，结合类似工程项目的资料和经验数据，进行估算计算。

3.比例法：根据电气工程项目中各项工程量的数量关系，通过比例计算得出其他工程量的数值。

三、工程量计算公式1.定额法计算公式：工程量=工程项目设计数量×定额系数其中，定额系数是根据工程实际情况和技术要求，结合工程项目的设计要求和技术规范进行确定的。

2.估算法计算公式：工程量=工程项目设计数量×单位价格其中，单位价格是根据工程项目的实际情况和经验进行估算得出的。

四、工程量测算要点1.工程量测算应根据工程实际情况进行，结合工程项目的设计要求和技术规范确定工程量的计算方法和计算公式。

2.工程量计算应准确、合理、科学，不应过高或过低，以保证工程项目的合理投资和施工进度的控制。

3.工程量计算应有明确的依据和详细的记录，以备工程项目的审计和监督。

4.工程量计算应遵循工程项目的设计要求和技术规范，以确保工程项目的质量和安全。

总之，电气工程的工程量计算是对电气工程项目进行科学分析和合理估算的过程。

遵循相关的工程量计算规则和方法，可以为电气工程项目的实施提供科学依据，保证工程项目的顺利进行。

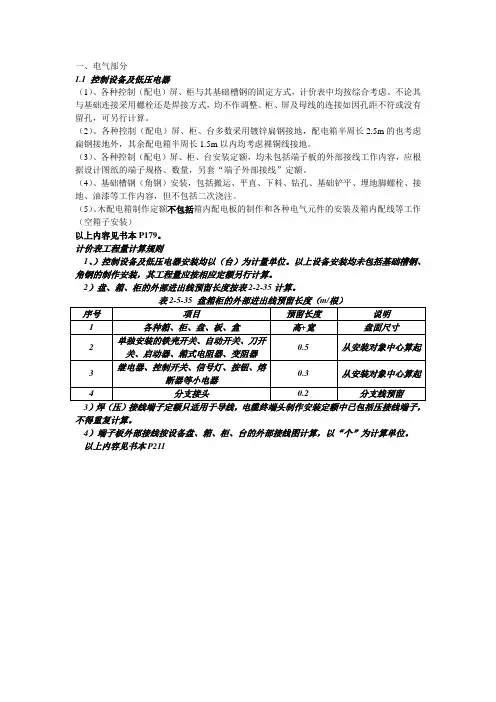

一、电气部分1.1 控制设备及低压电器（1）、各种控制（配电）屏、柜与其基础槽钢的固定方式，计价表中均按综合考虑。

不论其与基础连接采用螺栓还是焊接方式，均不作调整。

柜、屏及母线的连接如因孔距不符或没有留孔，可另行计算。

（2）、各种控制（配电）屏、柜、台多数采用镀锌扁钢接地，配电箱半周长2.5m的也考虑扁钢接地外，其余配电箱半周长1.5m以内均考虑裸铜线接地。

（3）、各种控制（配电）屏、柜、台安装定额，均未包括端子板的外部接线工作内容，应根据设计图纸的端子规格、数量，另套“端子外部接线”定额。

（4）、基础槽钢（角钢）安装，包括搬运、平直、下料、钻孔、基础铲平、埋地脚螺栓、接地、油漆等工作内容，但不包括二次浇注。

（5）、木配电箱制作定额不包括箱内配电板的制作和各种电气元件的安装及箱内配线等工作（空箱子安装）以上内容见书本P179。

计价表工程量计算规则1、）控制设备及低压电器安装均以（台）为计量单位。

以上设备安装均未包括基础槽钢、角钢的制作安装，其工程量应按相应定额另行计算。

2）盘、箱、柜的外部进出线预留长度按表2-2-35计算。

2-5-35 m/不得重复计算。

4）端子板外部接线按设备盘、箱、柜、台的外部接线图计算，以“个”为计算单位。

以上内容见书本P2111.2防雷及接地（1）、本章计价表适用于各种建筑物、构筑物的防雷接地装置安装，同时适用于变电系统接地、防雷装置、杆上电气设备接地装置等安装。

（2）、户外接地母线敷设包括地沟的挖填土方和夯实工作，挖沟的沟底宽按0.4m，上宽为0.5m，沟深为0.75m，每m沟长的方量为0.34m3计算。

如设计要求埋深不同时，则可按实际土方量计算调整。

（3）、接地极按在现场制作考虑，长度2.5m，安装包括打入地下并与主接地网焊接。

（4）、户内接地母线敷设包括打洞、埋卡子、敷设、焊接、油漆等工作内容，卡子的水平间距为1m，垂直方向为1.5m，穿墙时用∮40*400钢管保护，每10m综合一个保护管。

电气计算有关的规则及特殊说明一、计算规则1、各配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。

2、管内穿线的工程量，应区别线路性质、导线材质、导线截面，以单线“延长米”为计量单位计算（多芯软导线除外）。

线路分支接头线的长度已综合考虑在定额中，不得另行计算。

3、多芯导线管内穿线分别按导线相应芯数及单芯导线截面执行相应定额项目，以“延长米/束”为计量单位。

4、灯具、明、暗开关、插座、按钮等预留线，已分别综合在相应定额内，不另行计算。

5、接线箱安装的安装工程量，应区别安装形式（明装、暗装），接线箱半周长，以“个”为计量单位计算。

6、配线进入各种配电箱、柜的预留线，按宽+高，盘面尺寸。

单独安装（无箱、盘）的铁壳开关、闸刀开关、启动器、线槽进出线盒等，预留长度按0.3m，从安装的对象中心算起。

7、电缆敷设长度，按单根以延长米计算，一个沟内（或管内）敷设三根长100m的电缆，应该300m计算，以此类推。

8、电缆终端头及中间头均以“个”为计量的单位。

电力电缆和控制电缆均按一根电缆有俩个终端头考虑。

中间电缆头设计有图示的，按设计确定；设计没有规定的，按实际情况计算（或按平均250m一个中间头考虑）。

9、照明器具安装的工程量，应区别灯具的种类、型号、规格以“套”为计量单位计算。

10、特殊的一种，就是组合荧光灯光带安装的工程量，应根据装饰灯具示意图集所示，区别安装的形式，灯管数量，以“延长米”为计量单位计算。

11、标志灯、诱导灯具安装的工程量，应根据装饰灯具示意图所示，区别不同安装形式，以“套“为计量单位，常见的就是我们的应急照明，双头应急灯，疏散指示灯，安全出口灯。

12、开关、按钮安装的工程量，应区别开关、按钮安装形式，开关、按钮种类，开关极数以及单控与双控，以“套”为计量单位计算。

13、插座安装的工程量，应区别电源相数，额定电流，插座安装形式、插座孔个数，以“套”为计量单位计算。

电气工程工程量计算规则电气工程工程量计算规则是指在电气工程设计、施工、验收中，根据工程需要和技术要求，依据规范和标准对各种电气设备、材料及设备系统进行计算的规则。

电气工程工程量计算规则是电气工程设计、施工实施、验收评定的必须遵循和执行的技术规范，其执行与否直接关系到电气设备的质量和工程的安全可靠性。

一、建设规模计算建设规模计算是指在规划和设计初步确定后，根据用电负荷、供电条件和电压等级，对电力供应和分配容量等关键指标进行计算。

规模计算是判断电气工程设计方案是否合理、供电能力是否满足要求的重要经济技术指标。

二、用电负载计算用电负荷计算是指对建筑物或电力用户的每一载排、每一用电装置和每一电线路等进行计算，以确定网络系统参数，如负荷电流、配线的电流容量、开断器的额定电流、电缆容量、保护装置等能力参数。

用电负荷计算一般通过法定规范或计算公式来进行。

三、电气设备数量计算电气设备数量计算是指根据电气工程建设规模和用电负荷计算，结合设计提供的资料和规范标准，计算所需的各种电气设备的数量和相关技术参数。

如变压器、发电机组、电缆、电动机、配件等。

设备数量计算须考虑多种因素，包括负荷的性质与特性、工作环境、设备老化和寿命、电气连接条件等。

四、电缆、线缆长度计算电缆、线缆长度计算是指在电气工程设计中，根据所需的用电负荷，决定电力电缆、信号电缆、光缆、电线等的线缆长度和纵向安装方式。

线缆长度计算为规划和设计开展前的关键前提，其目的是满足建筑物内部和外部用电负荷的供电需求。

线缆长度计算须考虑各种因素，包括电缆传导和阻抗特性、电缆安装环境、介质和填充物性质及温度特性等。

五、接地电阻计算接地电阻计算是指在电气工程设计中，根据硬件和使用参数，计算接地电阻的大小，确保系统的安全性与稳定性。

电气设备接地对于人身安全和设备保护至关重要，接地电阻值过高将导致降低设备的安全性，在一些特殊的环境中还将影响地质的通讯和测量质量等。

综上所述，电气工程工程量计算规则是电气工程设计、施工、验收重要的技术规范，其执行和贯彻对于电气设备的安全性和工程的可靠性至关重要。

电气工程量计算规则1.电线电缆数量计算：根据设计要求和电缆敷设方案，计算所需的电线电缆的长度和数量。

计算时考虑电缆敷设路径、室内外环境条件、电缆负载和电缆类型等因素。

2.开关插座数量计算：根据设计要求和使用功能，计算所需的开关插座的数量。

计算时考虑房间的用途、面积、布局和用电设备等因素。

3.照明灯具数量计算：根据设计要求和照明要求，计算所需的照明灯具的数量。

计算时考虑房间的面积、照明亮度、灯具功率和灯具类型等因素。

4.电力设备容量计算：根据设计要求和用电负荷，计算所需的电力设备的容量。

计算时考虑用电负荷的类型、数量和功率因素等因素。

5.接地装置数量计算：根据设计要求和电气安全要求，计算所需的接地装置的数量。

计算时考虑电气系统的类型、电流大小和接地电阻等因素。

6.变压器容量计算：根据设计要求和用电负荷，计算所需的变压器的容量。

计算时考虑用电负荷的类型、数量、功率因素和变压器效率等因素。

7.配电箱数量计算：根据设计要求和电气布置，计算所需的配电箱的数量。

计算时考虑用电设备的类型、数量和功率等因素。

8.蓄电池数量计算：根据设计要求和电力系统的备用时间要求，计算所需的蓄电池的数量。

计算时考虑供电时间、负荷功率和蓄电池容量等因素。

9.电气工程人工数量计算：根据施工方案和工作量要求，计算所需的电气工程施工人员的数量。

计算时考虑工作量的大小、施工周期和工人效率等因素。

以上是电气工程量计算规则的一些基本内容，根据具体的施工项目和设计要求，还有其他的细节和规定需要考虑。

在电气工程施工过程中，准确计算工程量是确保工程顺利进行和最大化效益的重要环节，需要工程师具备扎实的理论知识和丰富的实际经验。

同时，随着新技术的应用和工程管理的不断改进，电气工程量计算规则也会不断更新和完善。

2024年电气专业常用计算公式及计算规则总结在____年，电气专业的常用计算公式和计算规则将根据当时的技术和应用领域而有所变化。

以下是一些可能在____年电气专业中常用的计算公式及计算规则的总结：1. 直流电路计算公式：- 电压和电流的关系：U = I * R- 电流和电阻的关系：I = U / R- 电压和电阻的关系：U = P * I2. 交流电路计算公式：- 电压和电流的关系：V = I * Z- 电流和阻抗的关系：I = V / Z- 电压和阻抗的关系：V = P * I^2 * R3. 电阻计算规则：- 串联电阻的计算规则：R = R1 + R2 + R3 + ...- 并联电阻的计算规则：1/R = 1/R1 + 1/R2 + 1/R3 + ...4. 电感计算公式：- 电感和电流的关系：L = V / (ω * I)- 电感和频率的关系：L = V / (2π * f * I)5. 电容计算公式：- 电容和电压的关系：C = Q / V- 电容和电荷量的关系：C = Q / (V * t)6. 三相电路计算公式：- 三相电流的计算公式：I = P / (√3 * V * cos(θ))- 三相功率的计算公式：P = √3 * V * I * cos(θ)- 三相功率因数的计算公式：cos(θ) = P / (√3 * V * I)7. 变压器计算公式：- 变压器的变比计算公式：N1 / N2 = V1 / V2 = I2 / I1- 变压器的功率计算公式：P1 = P28. 电磁场计算公式：- 磁感应强度和磁场强度的关系：B = μ * H- 洛伦兹力的计算公式：F = q * (v × B)9. 电机功率计算公式：- 电机功率的计算公式：P = V * I * η总结：在____年，电气专业常用的计算公式和计算规则可能会根据当时的技术和应用领域有所调整和更新。

以上提供的公式和规则仅仅是一些可能的例子，电气专业学生需要根据当时的最新知识和技术来学习和运用相关的计算公式和规则。

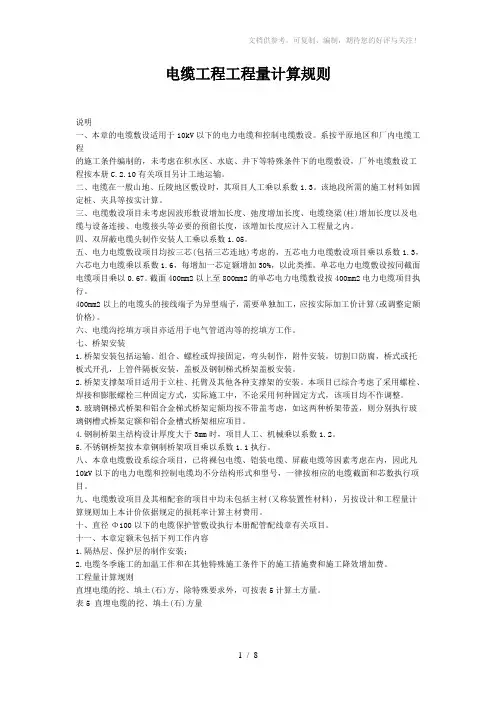

电缆工程工程量计算规则说明一、本章的电缆敷设适用于10kV以下的电力电缆和控制电缆敷设。

系按平原地区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设，厂外电缆敷设工程按本册C.2.10有关项目另计工地运输。

二、电缆在一般山地、丘陵地区敷设时，其项目人工乘以系数1.3。

该地段所需的施工材料如固定桩、夹具等按实计算。

三、电缆敷设项目未考虑因波形敷设增加长度、弛度增加长度、电缆绕梁(柱)增加长度以及电缆与设备连接、电缆接头等必要的预留长度，该增加长度应计入工程量之内。

四、双屏蔽电缆头制作安装人工乘以系数1.05。

五、电力电缆敷设项目均按三芯(包括三芯连地)考虑的，五芯电力电缆敷设项目乘以系数1.3，六芯电力电缆乘以系数1.6，每增加一芯定额增加30%，以此类推。

单芯电力电缆敷设按同截面电缆项目乘以0.67。

截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆项目执行。

400mm2以上的电缆头的接线端子为异型端子，需要单独加工，应按实际加工价计算(或调整定额价格)。

六、电缆沟挖填方项目亦适用于电气管道沟等的挖填方工作。

七、桥架安装1.桥架安装包括运输、组合、螺栓或焊接固定，弯头制作，附件安装，切割口防腐，桥式或托板式开孔，上管件隔板安装，盖板及钢制梯式桥架盖板安装。

2.桥架支撑架项目适用于立柱、托臂及其他各种支撑架的安装。

本项目已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，该项目均不作调整。

3.玻璃钢梯式桥架和铝合金梯式桥架定额均按不带盖考虑，如这两种桥架带盖，则分别执行玻璃钢槽式桥架定额和铝合金槽式桥架相应项目。

4.钢制桥架主结构设计厚度大于3mm时，项目人工、机械乘以系数1.2。

5.不锈钢桥架按本章钢制桥架项目乘以系数1.1执行。

八、本章电缆敷设系综合项目，已将裸包电缆、铠装电缆、屏蔽电缆等因素考虑在内，因此凡l0kV以下的电力电缆和控制电缆均不分结构形式和型号，一律按相应的电缆截面和芯数执行项目。

电气工程工程量计算规则一核心提示：工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。

电缆敷设按不同工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。

电缆敷设按不同截面以延长米计算并套用定额。

其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。

2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。

3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。

4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。

5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。

6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。

7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0.9的系数。

由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。

注：电力行业预算定额为第四册。

8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额的相应项目。

电气工程计算规则电气工程计算规则是指在电气工程设计中，根据相关的理论和规范，对电气设备的参数进行计算和选择的一系列规则和步骤。

在电气工程中，计算规则是保证设备安全可靠运行的关键，其结果直接影响到电气系统的性能和效果。

一、电气工程计算规则的基本原则1.安全性原则：电气工程计算规则首先要保障电气设备和系统的安全性，遵循相关的国家和行业规范。

2.可靠性原则：电气设备的计算应该考虑其在长期使用中的可靠性和稳定性，以提高电气系统的运行效能和持久性。

3.经济性原则：电气设备的计算应该综合考虑使用成本和设备性能，以找到最经济的计算结果。

二、电气工程计算规则的内容1.线路电压计算在电气线路设计中，需要根据负荷类型和距离等因素，进行电压的计算。

计算结果需要满足设备工作的电压范围，并考虑电力线路的损耗和电压降。

2.线路电流计算电流计算是根据负荷功率和电压得出的，通过计算负荷电流，可以选择合适的导线截面积和断路器容量，以确保电气设备的正常运行。

3.电线电缆选择电线电缆的选择需要通过电流和电压计算，考虑负荷功率、线路长度、环境温度和布线方式等因素，选择适合的电线电缆规格。

同时还要考虑线缆的绝缘强度、耐热性和耐电磁干扰等方面的要求。

4.变压器容量计算在配电系统设计中，需要根据负荷功率和功率因数等参数，计算变压器的容量和相数。

变压器容量的计算应该考虑负载的峰值功率和过载能力等因素，以确保变压器正常运行。

5.短路电流计算短路电流计算是为了确定电子元器件在故障状态下的额定电压和电流值，以保证正常工作。

在电气设备设计中，短路电流计算是非常重要的，可以帮助确定断路器和保险丝的选型，并评估故障保护装置的性能。

6.接地系统设计接地系统设计是为了保证电气设备的安全运行，通过计算接地电阻和接地电流等参数，设计合适的接地系统。

接地系统设计需要考虑土壤电阻率、电流分配和接地断面积等因素。

7.照明设计计算照明设计计算主要包括照明光度计算、照度计算和照明电流计算等。

电气工程定额计算规则
（一）第一章 控制装置
按照设计图示数量计算。

（二）第二章 电缆敷设
1、电缆沟挖填土按照I、II类土计算；计算的常规土方量：电缆根数为1-2根时，每米沟长挖方量按照
0.45m3计算（上口宽度600mm2，下口宽度400mm，挖土深度900mm）详见设计说明具体要求。

2、电缆沟铺砂盖砖以延米计算。

3、电缆敷设在一般山地、丘陵地区敷设时，人工工日乘以系数1.3。

4、单芯电力电缆敷设按照同等截面电缆乘以系数0.67；五芯电力电缆敷设定额乘以系数1.3；六芯电力电缆敷设定 额乘以系数1.6，每增加一芯定额增加30%。

5、电缆进入沟内预留1.5m；电力电缆终端头预留1.5m；高压开关柜及低压配电盘、箱预留2m。

（三）第三章 电气配管
管路敷设分材质、规格及安装方式以延长米计算，不扣除管路中间的接线盒所占长度。

（四）第四章 照明器具
1、灯具按照设计图示数量（现场实际数量）计算。

2、庭院灯、景观灯、高杆灯均按照单弧灯具计算，双弧灯具人工费*1.2，固定辅材费用*1.2。

（五）第五章 电气工程附属设施 手孔井按照设计图示数量（现场实际数量）计算；配电箱接地极以项计算。

(一）变压器1、变压器安装，按不同容量以“台”为计量单位。

2、干式变压器如果带有保护罩时，其定额人工和机械乘以系数1.2。

3、变压器通过试验，判定绝缘受潮时才需进行干燥，所以只有需要干燥的变压器才能计取此项费用(编制施工图预算时可列此项，工程结算时根据实际情况再作处理)，以“台”为计量单位。

4、消弧线圈的干燥按同容量电力变压器干燥项目执行，以“台”为计量单位。

5、变压器油过滤不论多少次，直到过滤合格为止，以“t”为计量单位，其具体计算方法如下：①变压器安装估价表未包括绝缘油过滤，需要过滤时，可按制造厂提供的油量计算。

②油断路器及其他充油设备的绝缘油过滤，可按制造厂规定的充油量计算。

计算公式：油过滤数量(t)=设备油重(t)×(1+损耗率)（二）配电装置1、断路器、电流互感器、电压互感器、油浸电抗器、以及电容器柜的安装以“台”为计量单位；电力电容器的安装以“个”为计量单位。

2、隔离开关、负荷开关、熔断器、避雷器、干式电抗器的安装以“组”为计量单位，每组按三相计算。

3、交流滤波装置的安装以“台”为计量单位，每套滤波装置包括三台组架安装，不包括设备本身及铜母线的安装，其工程量按本册相应说明另行计算。

4、高压设备安装项目内均不包括绝缘台的安装，其工程量应按施工图设计执行相应项目。

5、高压成套配电柜和箱式变电站的安装以“台” 为计量单位，均未包括基础槽钢、母线及引下线的配装安装。

6、配电设备安装的支架、抱箍及延长轴、轴套、间隔板等，按施工图设计的需要量计算；执行本册第四章铁构件安装项目，或按成品考虑。

7、绝缘油、六氟化硫气体、液压油等均按设备带有考虑；电气设备以外的加压设备和附属管道的安装应按相应估价表另行计算。

8、配电设备的端子板外部接线，应执行本册第四章相应项目。

9、设备安装所需的地脚螺栓按土建预埋考虑；设备安装需要二次灌浆时，执行第一册相关子目。

（三）母线及绝缘子1、悬垂绝缘子串安装，指垂直或V型安装的提挂导线、跳线、引下线、设备连接线或设备等所有用的绝缘子串安装，按单、双串分别以“串”为计量单位，耐张绝缘子串的安装，已包括在软母线安装项目内。
