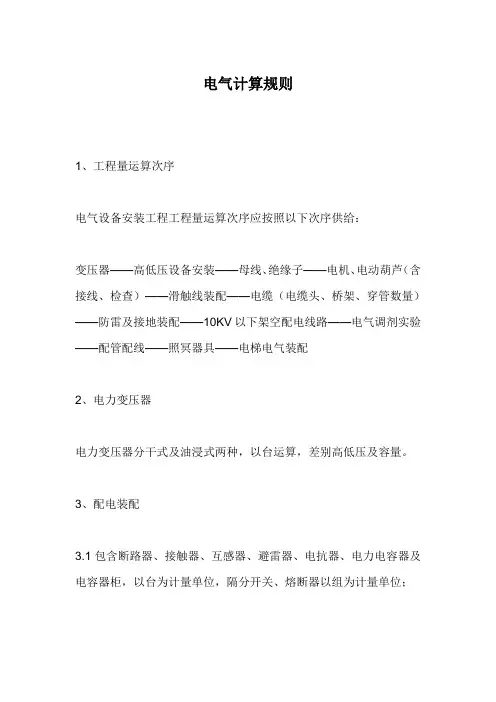

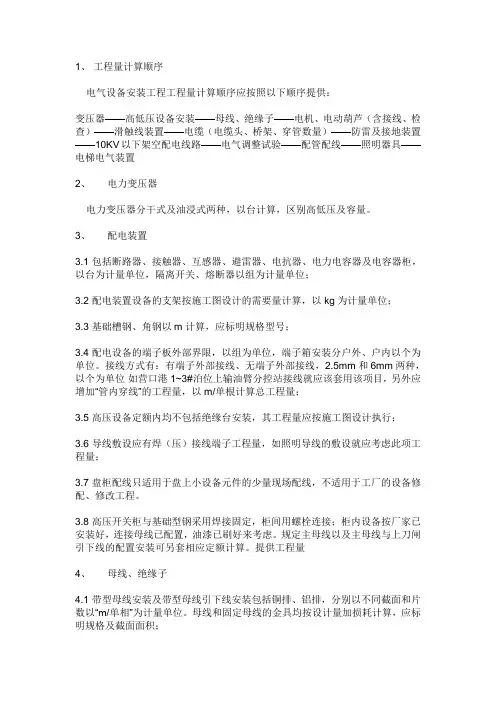

电气工程量计算规则1、工程量计算顺序电气设备安装工程工程量计算顺序应按照以下顺序提供：变压器——高低压设备安装——母线、绝缘子——电机、电动葫芦（含接线、检查）——滑触线装置——电缆（电缆头、桥架、穿管数量）——防雷及接地装置——10KV以下架空配电线路——电气调整试验——配管配线——照明器具——电梯电气装置2、电力变压器电力变压器分干式及油浸式两种，以台计算，区别高低压及容量。
3、配电装置3.1 包括断路器、接触器、互感器、避雷器、电抗器、电力电容器及电容器柜，以台为计量单位，隔离开关、熔断器以组为计量单位；3.2 配电装置设备的支架按施工图设计的需要量计算，以kg为计量单位；3.3 基础槽钢、角钢以m计算，应标明规格型号；3.4 配电设备的端子板外部界限，以组为单位，端子箱安装分户外、户内以个为单位。
接线方式有：有端子外部接线、无端子外部接线，2.5mm和6mm两种，以个为单位如营口港1~3#泊位上输油臂分控站接线就应该套用该项目，另外应增加“管内穿线”的工程量，以m/单根计算总工程量；3.5 高压设备定额内均不包括绝缘台安装，其工程量应按施工图设计执行；3.6 导线敷设应有焊（压）接线端子工程量，如照明导线的敷设就应考虑此项工程量；3.7 盘柜配线只适用于盘上小设备元件的少量现场配线，不适用于工厂的设备修配、修改工程。
3.8 高压开关柜与基础型钢采用焊接固定，柜间用螺栓连接；柜内设备按厂家已安装好，连接母线已配置，油漆已刷好来考虑。
规定主母线以及主母线与上刀闸引下线的配置安装可另套相应定额计算。
提供工程量4、母线、绝缘子4.1 带型母线安装及带型母线引下线安装包括铜排、铝排，分别以不同截面和片数以“m/单相”为计量单位。
母线和固定母线的金具均按设计量加损耗计算，应标明规格及截面面积；4.2 槽型母线安装以“m/单相”为计量单位，若为“三”相则应乘以“3”，槽型母线与设备连接分别以连接不同的设备以“台”为计量单位；4.3 与发电机、变压器、断路器、隔离开关连接，注明槽型母线的规格尺寸，槽型母线及固定槽型母线的金具按实际用量加损耗率计算；4.4 共箱母线安装以m为计量单位。
5、控制设备及低压电器5.1 控制台、控制箱、配电箱以台计算，应标明箱柜大小尺寸，配电箱区分落地式和悬挂嵌入式两种，控制开关应区分规格、方式以个单位；5.2 电缆终端头中间头制作安装中已包括焊、压接线端子，不得重复计算。
5.3 各种屏、柜、箱、台安装，均未包括端子板的外部接线工作内容，应根据设计图纸计算端子规格、数量。
套用外部接线定额（造价用）。
6、电机6.1 电机系指发电机和电动机的统称，单台重量在3吨以下的电机为小型电机，3~30吨为中型电机，30吨以上的为大型电机；6.2 电机分直流、交流，标出功率，防爆与否等；6.3 电机干燥项目，以台为单位，功率大小，分大中小型；6.4 电机接线为导线则套焊压端子项目，工程量应提供数量、导线规格型号。
7、滑触线安装以100m/单相为单位，分规格型号。
8、电缆8.1 电缆保护管长度，除按设计规定长度计算为，遇有下列情况，应按以下规定增加保护管长度：8.1.1 横穿道路，按路基宽度两端个增加2m；8.1.2 垂直敷设时，管口距地面增加2m；8.1.3 穿过建筑物外墙时，按基础外缘以外增加1m；8.1.4 穿过排水沟时，按沟壁外缘以外增加1m；8.2 电缆敷设按单根以延长米计算，一个沟内（或架上）敷设三根各长100m的电缆，应按300m计算，以次类推；8.3 电缆敷设长度应根据敷设路径的水平和垂直敷设长度，按下表规定增加附加长度；电缆敷设的附加长度序号项目预留长度（附加）说明１电缆敷设驰度、波形弯度、交叉2.5％按电缆全长计算２电缆进入建筑物2.0m规范规定最小值３电缆进入沟内或吊架时引上（下）预留1.5m规范规定最小值４变电所进线、出线1.5m规范规定最小值５电力电缆终端头1.5m规范规定最小值６电缆中间接头盒两端各留2.0m规范规定最小值７电缆进控制、保护屏及模拟盘等高+宽按盘面尺寸8高压开关柜及低压配电盘、箱2.0m盘下进出线9电缆至电动机0.5m从电机接线盒起算10厂用变压器3.0m从地坪起算11电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度12电梯电缆与电缆架固定点每处0.5m规范最小值电缆敷设工程量应标注规格型号；8.4 桥架安装包括运输、组合、螺栓或焊接固定、弯头制作、附件安装、切割口、防腐、桥式或托板式耳孔、上管件隔板安装、盖板等；8.5 立柱、托臂及其他各种支撑架应以重量（kg或100kg）为单位；8.6 电缆防火：包括防火堵洞（包括防火门、盘柜下、电缆隧道及保护管以处为单位）、防火隔板（以m2为单位）及阻燃槽盒（以m为单位），锦州变电所电气设备平面布置图S8-3 –D3/22中规定进出线口待敷设电缆后需用沥青黄麻封堵；8.7 电缆防腐有缠石棉绳、刷漆和剥皮等，以m为计量单位，应提供电缆规格型号；8.8 电缆穿管应提供电缆型号、延长米等。
9、防雷及接地9.1 接地母线、避雷线敷设均按延长m计算，其长度按施工图设计水平和垂直固定长度另加3.9%的附加长度计算，计算主材费时应另增加规定的损耗率；9.2 接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按一处计算。
10、电气调整试验10.1 电气调试系统的划分以电气原理系统图为依据。
电气设备元件的本体试验均包括在相应定额的系统调试之内，不得重复计算。
绝缘子和电缆等单体试验，只在单独实验室使用。
在系统调试定额中各工序的调试费用如需单独计算时，可按下表计算。
电气调试系统各工序的调试费用项目比率工序发电机调相机系统变压器系统送配电设备系统电动机系统一次设备本体试验30304030附属高压二次设备试验20302030一次电流击二次回路检查20202020继电器及仪表试验2020202010.2 变压器系统调试，以每个电压侧有一台断路器为准。
多于一个断路器的按相应电压等级送配电设备系统调试的相应定额另行计算，避雷器与消弧线圈的试验调整不包括在本定额范围内，编制预算及提供工程量时应另外计算；10.3 送配电设备系统调试（单位“系统”），适用于各种供电回路（包括照明供电回路）的系统调试。
凡供电回路中带有仪表、继电器、电磁开关调试元件的（不包括闸刀开关、保险器），均按调试系统计算。
移动电器和一插座连接的家电设备业经厂家调试合格、不需要用户调试的设备均不应计算调试费用；10.4 特殊保护装置，均以构成一个保护回路为一套，其工程量计算规定如下（特殊保护装置未包括在各系统调试定额之内，应另行计算）10.4.1 发电机转子接地保护，按全厂发电机共用一套考虑；10.4.2 距离保护，按设计规定所保护的送电线路断路器台数计算；10.4.3 高频保护，按设计规定所保护的送电线路断路器台数计算；10.4.4 故障录波器的调试，以一块屏为一套系统计算；10.4.5 失灵保护，按设置该保护的断路器台数计算；10.4.6 失磁保护，按所保护的电机台数计算；10.4.7 变流器的断线保护，按变流器台数计算；10.4.8 小电流接地保护，按装设该保护的供电回路断路器台数计算；10.4.9 保护检查及打印机调试，按构成该系统的完整回路为一套计算。
10.5 自动装置及信号系统调试，均包括继电器、仪表等元件本身和二次回路的调整试验，具体规定如下： 10.5.1 备用电源自动投入装置，按连锁机构的个数确定备用电源自投装置系统数。
一个备用常用变压器，作为三段场用工作面备用的厂用电源，计算备用电源自动投入装置调试时，应为三个系统。
装设自动投入装置的两条互为备用的线路或两台变压器，计算备用电源自动入装置调试时，应为两个系统。
被用电机自动投入装置亦按此计算；10.5.2 线路自动重合闸调试系统，按采用自动重合闸装置的线路自动断路器的台数计算系统数。
综合重合闸也按此规定计算；10.5.3 自动调频装置的调试，一台发电机为一个系统；同期装置调试，按设计构成一套能完成同期并车行为的装置为一个系统计算；10.5.4 蓄电池及直流监视系统调试，一组蓄电池按一个系统计算；10.5.5 事故照明切换装置调试，按设计能完成交直流切换的一套装置为一个调试系统计算；10.5.6 中央信号装置调试，按每一个变电所或配电室为一个调试系统计算工程量；10.5.7 不间断电源装置调试，按容量以套为单位计算。
10.6 接地网调试：10.6.1 接地网接地电阻的测定。
一般的发电厂或变电站连为一体的母网，按一个系统计算；自称母网不与厂区母网相连的独立接地网，令按一个系统计算；10.6.2 避雷针接地电阻的测定。
每一避雷针均有单独接地网时均按一组计算；10.6.3 独立的接地装置按组计算。
如一台柱上变压器有一个独立的接地装置，即按一组计算；10.6.4 避雷器、电容器的调试，按每三相为一组计算；单个装置的亦按一组计算，上述设备如设置在发电机、变压器、输、配电线路的系统或回路内，仍应该按相应定额另外计算调试费用；10.7 普通电机的调试，分别按电机的控制方式、功率、电压等级，以台为计量单位；10.8 锦州变电所电气设备平面布置图S8-3 –D2/22中“图中两台变压器同时工作，380V母线分段运行，正常工作时，380V母线联络起断路器断开，当一台变压器故障时，母联断路器自动断开防止两台变压器并列运行”，应计算自投装置工程量，两台所用变压器也应提供自投装置数量，即调试数量；10.9 自动调频装置的调试，一台发电机为一个系统；10.10 变压器的一个电压侧的高压断路器多于一台时，多出的部分按相应等级令套配电装置调试相应定额，应提供多出的断路器的工程量，并附计算公式；10.11 变压器向各级电压配电装置的进线设备，不应作为送配电设备计算调试费用，其调整工作已包括在变压器系统的调试定额内；10.12 蓄电池组及直流系统，包括蓄电池组，直流盘，直流回路及控制信号回路（包括闪光信号及绝缘监视），每组蓄电池为一个系统；11、配管配线11.1 各种配管应区别不同敷设方式，敷设位置、管材材质、规格以延长米为计量单位，不扣除管路中间的接线箱盒、灯头盒、开关盒所占长度；11.2 管内穿线的工程量应区别线路性质，材质、截面积以单线延长米为计量单位；11.3 接线箱安装工程量应区别安装形式（明装、暗装），接线箱半周长，以各为单位计算；11.4 配线进入开关箱、柜、板的预留线，按下表规定的长度分别计入相应的工程量：配线进入开关箱、柜、板的预留线（每一根线）序号项目预留长度说明1各种开关、柜、板宽+高盘面尺寸2单独安装（无箱、盘）的铁壳开关、闸刀开关、启动器、线槽进出线盒等0.3m从安装对象中心算起3由地面管子出口引至动力接线箱1.0m从管口算起4电源与管内导线连接（管内穿线与软、硬母线接点）1.5m从管口算起5出户线1.5m从管口算起11.5 配线进入开关箱、柜、板的预留线，按下表规定的长度分别记入相应的工程量：12、灯具安装12.1 普通灯具安装的工程量，应区别灯具的中来和规格以“套”为计量单位计算；12.2 荧光灯具安装的工程量，应区别灯具的安装形式、灯具种类、灯管数量，以套为计量单位计算；12.3 路灯安装工程，应区别不同臂长，不同灯数，以套计量单位计算；12.4 开关按钮安装的工程量，应区别开关、按钮安装形式，开关、按钮种类，开关极数以及单控与双控，以套计算；12.5 插座安装的工程量，应区别电源相数、额定电流、插座安装形式、插座插孔个数，以套计算。
