钢筋力学性能检测依据

钢材力学性能工艺性能试验实施细则一、检测依据：金属材料拉伸试验方法GB/T228-2002金属弯曲试验方法GB/T232-1999二、评定标准：热轧光圆钢筋GB13013-1991热轧带肋钢筋GB1499-1998低碳热轧圆盘条GB/T701-1997冷轧带肋钢筋GB13788-2000冷轧扭钢筋JC 3046-1998三、试验目的：用拉伸力将试样拉至断裂测定其力学性能。

四、适用范围：适用于金属材料室温拉伸性能的测定。

五、仪器设备：1、试验机能满足标准测定力学性能的要求。

（1）WA-100KN液压万能试验机测量范围0~100KNWA-1000KN液压万能试验机测量范围0~1000KN（2）试验机测力示值误差不大于±1﹪。

（5）试验机及其夹持装置应保证试样轴向受力。

（6）加卸荷平稳。

（7）试验机应备有调速指示装置，试验时能在标准规定的速度范围内灵活调节。

2、根据试样尺寸测量精度的要求选用相应精度的量具或仪器，（1）游标卡尺：0~100mm ，精确度0.02 mm（2）钢板尺：0～25 mm，精确度1 mm（3）打标机。

满标法标点间距1cm。

3、试验机及测量工具或仪器必须由计量部门定期检定。

六、钢筋力学性能、工艺性能试验的取样和数量（一）数量规定：1、按批进行检查和验收。

每批由同一厂家、同一炉罐号、同一牌号、同一规格、同一交货批、同一进场时间的钢筋组成。

2、热轧光圆钢筋、热轧带肋钢筋、低碳热轧圆盘条每60t为一批，不足60t仍按一批计。

每批取试样一组。

3、冷轧带肋钢筋每批不大于60t，每批取试样一组。

4、冷轧扭钢筋验收批由同一牌号、同一规格尺寸、同一台轧机、同一台班的钢筋组成，每批不大于10t，不足10 t按一批计。

每组力学性能、工艺性能试件数量：钢筋种类试件数量拉伸试验弯曲试验热轧带肋钢筋2个2个热轧光圆钢筋2个2个低碳热轧圆盘条1个2个冷轧带肋钢筋每盘1个每批2个冷轧扭钢筋每批2个每批1个(二) 取样规定：1、凡取2个试件的（低碳热轧圆盘条冷弯试件除外）均从任意两根（或两盘）中分别切取，即在每根钢筋上切取一个拉伸试件，一个弯曲试件。

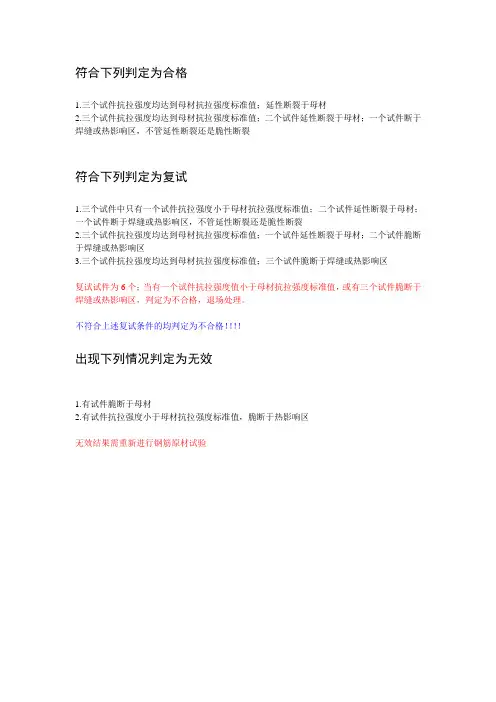

符合下列判定为合格
1.三个试件抗拉强度均达到母材抗拉强度标准值；延性断裂于母材
2.三个试件抗拉强度均达到母材抗拉强度标准值；二个试件延性断裂于母材；一个试件断于焊缝或热影响区，不管延性断裂还是脆性断裂
符合下列判定为复试
1.三个试件中只有一个试件抗拉强度小于母材抗拉强度标准值；二个试件延性断裂于母材；一个试件断于焊缝或热影响区，不管延性断裂还是脆性断裂
2.三个试件抗拉强度均达到母材抗拉强度标准值；一个试件延性断裂于母材；二个试件脆断于焊缝或热影响区
3.三个试件抗拉强度均达到母材抗拉强度标准值；三个试件脆断于焊缝或热影响区
复试试件为6个；当有一个试件抗拉强度值小于母材抗拉强度标准值，或有三个试件脆断于焊缝或热影响区，判定为不合格，退场处理。

不符合上述复试条件的均判定为不合格！！！！
出现下列情况判定为无效
1.有试件脆断于母材
2.有试件抗拉强度小于母材抗拉强度标准值，脆断于热影响区
无效结果需重新进行钢筋原材试验。

钢筋试验检测方法标准钢筋试验检测方法的标准通常由国际、国家或地区的标准制定机构制定。

以下是一般性的钢筋试验检测方法标准的概述，具体的标准可能会因地区和应用而异。

1. 化学成分测试1.1 原子吸收光谱法（AAS）原理：通过测量样品中元素的吸收光谱来确定化学成分。

适用范围：适用于测定钢材中各种元素的含量。

1.2 荧光X射线光谱法（XRF）原理：使用荧光X射线测量样品中元素的含量。

适用范围：用于快速测定钢材中元素的含量。

2. 力学性能测试2.1 拉伸试验原理：测试材料的抗拉强度、屈服强度和伸长率等力学性能。

适用范围：评估钢材的强度和延展性。

2.2 冲击试验（Charpy或Izod）原理：测试材料在冲击载荷下的韧性。

适用范围：评估钢材的韧性，特别适用于低温条件下的性能。

3. 金相组织分析3.1 金相显微镜检查原理：通过显微镜观察和分析钢材的组织结构。

适用范围：评估晶粒尺寸、晶粒形状和相含量等。

4. 硬度测试4.1 布氏硬度测试原理：通过在材料表面施加静态载荷来测量材料的硬度。

适用范围：提供材料硬度的指标。

5. 非破坏性检测5.1 超声波检测原理：使用超声波测定材料中的缺陷或异物。

适用范围：用于检测钢材中的裂纹、夹杂和其他缺陷。

5.2 磁粉探伤原理：通过施加磁场和应用磁粉来检测表面和亚表面的缺陷。

适用范围：用于检测表面和近表面的裂纹和缺陷。

这些标准仅为概述，具体的测试方法和标准可以根据特定的应用、国家或行业而有所不同。

检测钢筋时，请参考适用的国际、国家或地区的标准，并确保使用合适的设备和程序进行测试。

钢筋力学性能测试及数据解读钢筋是建筑工程中常用的一种材料，它具有良好的力学性能，能够有效地增强混凝土的强度和抗拉能力。

为确保结构的安全性和可靠性，钢筋的力学性能测试是不可或缺的环节。

本文将介绍钢筋力学性能测试的基本原理和方法，并对测试数据进行解读。

一、钢筋力学性能测试的原理与方法1.拉力测试拉力测试是衡量钢筋的抗拉能力和断裂强度的重要指标。

该测试依靠拉伸试验机施加的拉力，对钢筋进行强度评估。

测试过程中，选取适当长度的钢筋样品并将其两端夹紧，在试验机上施加逐渐增大的拉力，直至样品断裂。

通过测定样品的变形和断裂强度，可以得出钢筋的抗拉强度、断裂伸长率等指标。

2.弯曲测试弯曲测试用于评估钢筋的抗弯性能。

测试时，将钢筋样品固定在适当的支撑装置上，然后施加逐渐增大的弯曲力矩，直至样品发生塑性变形或断裂。

通过记录样品的弯曲变形、断裂强度等数据，可以判断钢筋的抗弯刚度和强度。

3.冲击测试冲击测试用于评估钢筋的抗冲击性能，尤其是低温环境下的性能表现。

测试时，将钢筋样品置于低温槽中，使其达到所需的测试温度，然后通过冲击试验机施加冲击力，记录冲击引起的位移和变形。

通过分析冲击试验曲线和能量吸收能力，可以评估钢筋在低温环境下的抗冲击性能。

二、钢筋力学性能数据的解读1.抗拉强度抗拉强度是钢筋所能承受的最大拉力，是衡量钢筋强度的重要指标。

通常以标称强度和屈服强度来评估钢筋的抗拉性能。

标称强度是指钢筋的理论极限强度，通过拉力测试可以得到。

屈服强度是在拉伸过程中，钢筋开始发生可观的非弹性变形时的拉力值，通过测定拉伸试验曲线上的屈服点或0.2%偏移点来确定。

2.断裂伸长率断裂伸长率是衡量钢筋在拉伸过程中塑性变形能力的指标，它反映了钢筋的延展性。

一般情况下，断裂伸长率越高，表示钢筋具有更好的延性。

通常通过拉伸试验时样品断裂处的延长长度与原始长度之比来计算。

3.抗弯刚度和强度抗弯刚度和强度是钢筋在受弯曲力矩作用下的抵抗能力。

弯曲试验可以得出钢筋的抗弯能力，并通过测定试验曲线上的抗弯刚度和弯曲断裂点来评估。

钢筋力学性能检测细则1．目的规范检测细则的编制，为检测工作的正确进行提供依据。

2．适用范围适用于钢筋的拉伸强度的试验检测。

3．职责3.1首先接受任务要按委托单核对样品、数量，发现问题及时通过有关人员。

3.2要及时完成自己所承担的各项任务，树立起严肃认真、一丝不苟、实事求是的工作态度，按要求认真填写原始记录和试验报告。

3.3试验记录不可以修改，允许勘误，在勘处需盖各章。

3.4检测数据计算要准确，填写报告字迹工整、清晰，并负责整理本岗的委托单、原始记录和检测报告，“三单”编号一致，并妥善保管及时归档。

4．标准和检测方法标准检测方法标准：参考GB/T228-2002金属材料拉伸试验方法5．抽样方法及样本大小5.1 钢筋应按批进行检查和验收，每批由同一牌号、同一炉灌号、同一规格的钢筋组成。

每批重量通常不大于60t。

超过60t的部分，每增加40t（或不足40t的余数），增加一个拉伸试验式样和一个弯曲试验式样。

5.2取样规定：a、凡取2个试件的均从任意两根（或两盘）中分别切取，即在每根钢筋上切取一个拉伸试件，一个弯曲试件。

b、低碳热轧圆盘条冷弯试件须取自同盘的两端。

c、试件在切取时，在钢筋或盘条的任意一端截取50cm后切取。

d、冷轧扭钢筋的试样由验收批钢筋中随即抽取。

取样部位距钢筋端部不小于50cm。

试样长度取偶数倍节距，且不小于4倍节距，同时不小于50cm。

e、试件长度：拉伸试件≥标称标距＋250mm～300mm弯曲试件≥标称标距＋150 mm同时还须考虑材料试验机的有关参数确定其长度。

6.检测项目及试验使用仪器6.1每验收批应进行钢筋力学性能检验。

6.2仪器设备WE－1000液压万能试验机、W AW－600微机控制电液伺服万能试验机、W AW-100B电液伺服万能试验机。

7．检测环境条件试验温度在10－35℃范围内，对特殊要求的试验温度为25士5℃。

8.检测步骤8.1接通试验机电源，开动油泵将试台上升，调节平衡锤，对好零点，关闭送油阀。

钢筋物理性能检测作业指导书一、编制目的：为保证扬州市钢筋物理性能检测能力验证工作的顺利进行，制定本作业指导书。

二、适用范围：本作业指导书适用于本次钢筋力学性能检测能力验证。

三、样品说明：1、本次能力验证计划采用公称直径(do)为16mm，总长(Lt)为350mm的热轧带肋钢筋作为能力验证样品。

2、本次能力验证计划向每个实验室发放2 支拉伸试样。

四、操作说明：1、依据标准参照GB/T228.1-2010《金属材料拉伸试验第1部分：室温试验方法》。

本次能力验证计划要求实验室填报：下屈服强度（R eL）、抗拉强度（R m ）、断后伸长率（A）如果试验过程中没有明显屈服，采用规定塑性延伸强度（R p0.2）代替下屈服强度（R eL）时，R p0.2为参考项，此项试验结果不影响对实验室的评定2、试验步骤：2.1 实验室在试验前请使用其它试样先试拉，并调整好仪器设备的状态；2.2应变速率控制模式（方法A）采用方法A进行拉伸试验的实验室应具备以下条件：1）具有能实现应变闭环控制，且符合GB/T228.1-2010附录A要求的试验；2）屈服之前采用应变闭环控制，应变速率为0.00025 s-1；3）屈服阶段采用横梁位移控制，横梁位移速率为0.00025 L C mm·s-1或者整个屈服阶段直接采用应变闭环控制，应变速率为0.00025 s-1；4）屈服完成之后采用横梁位移控制，横梁位移速率0.002L C mm·s-1。

2.3 应力速率控制模式（方法B）应力控制模式仅仅适用于拉伸在弹性变形阶段的速率控制：1）在弹性阶段应力速率控制在20 MPa·s-1，屈服之前转换成平行长度估计的应变速率控制（横梁位移速率），控制在0.00025 s-1，直至屈服结束；屈服之后，增加到0.002·s1。

2）对于液压万能试验机：在弹性阶段应力速率控制在20MPa/s 左右，屈服前应力速率应尽可能保持恒定，此时油阀不再调节，直至屈服结束；屈服之后，等效的横梁位移速率增加到约0.002 s -1。

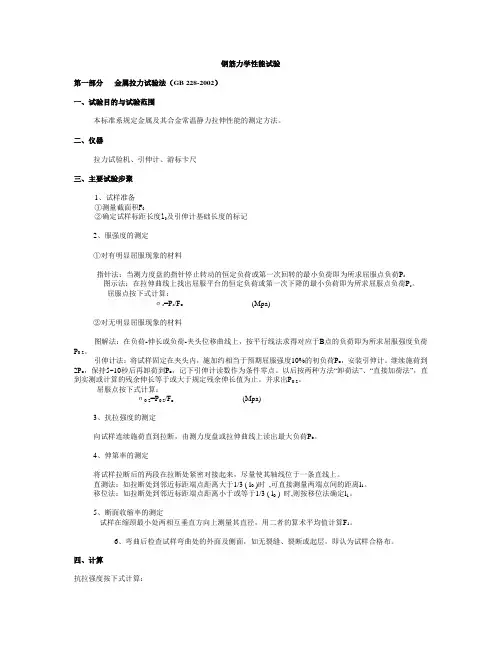

钢筋力学性能试验第一部分金属拉力试验法（GB 228-2002）一、试验目的与试验范围本标准系规定金属及其合金常温静力拉伸性能的测定方法。

二、仪器拉力试验机、引伸计、游标卡尺三、主要试验步聚1、试样准备①测量截面积F及引伸计基础长度的标记②确定试样标距长度l2、服强度的测定①对有明显屈服现象的材料指针法：当测力度盘的指针停止转动的恒定负荷或第一次回转的最小负荷即为所求屈服点负荷P s图示法：在拉伸曲线上找出屈服平台的恒定负荷或第一次下降的最小负荷即为所求屈服点负荷P s。

屈服点按下式计算：σs=P s/F o (Mpa)②对无明显屈服现象的材料图解法：在负荷-伸长或负荷-夹头位移曲线上，按平行线法求得对应于B点的负荷即为所求屈服强度负荷P0.2。

引伸计法：将试样固定在夹头内，施加约相当于预期屈服强度10%的初负荷P o，安装引伸计。

继续施荷到2P o，保持5~10秒后再卸荷到P o，记下引伸计读数作为条件零点。

以后按两种方法“卸荷法”、“直接加荷法”，直到实测或计算的残余伸长等于或大于规定残余伸长值为止。

并求出P0.2。

屈服点按下式计算：σ0.2=P0.2/F o (Mpa)3、抗拉强度的测定向试样连续施荷直到拉断，由测力度盘或拉伸曲线上读出最大负荷P b。

4、伸第率的测定将试样拉断后的两段在拉断处紧密对接起来，尽量使其轴线位于一条直线上。

直测法：如拉断处到邻近标距端点距离大于1/3 ( l0 )时,可直接测量两端点间的距离l1。

移位法：如拉断处到邻近标距端点距离小于或等于1/3 ( l0 ) 时,则按移位法确定l1。

5、断面收缩率的测定试样在缩颈最小处两相互垂直方向上测量其直径，用二者的算术平均值计算F1。

6、弯曲后检查试样弯曲处的外面及侧面，如无裂缝、裂断或起层，即认为试样合格布。

四、计算抗拉强度按下式计算：σb=P b/F o (Mpa)伸长率按下式计算：δ=（l1-l0）/l0*(100%)断面收缩率按下计算：ψ=（F0-F1）/F0*(100%)l0--试样原标距长度，mml1--试样拉断后标距部分的长度，mmF0--试样原横截面积，mm2F1--试样裂断处的截面积，mm2P s--相当于所求应力之负荷，NP0.2--相当于所求应力之负荷，Nσs--屈服点，Mpaσ0.2--屈服强度，Mpaσb--抗拉强度，Mpaδ--伸长率，%ψ--断面收缩率，%第二部分金属冷、热弯曲试验法（GB 232-1999）一、试验目的与试验范围本标准用以检验金属承受规定弯曲程度的弯曲变形性能，并显示其缺陷。
