桩基施工表格汇总

建筑工程施工质量验收资料（ZJ：桩基部分）档号档案馆代号案卷题名编制单位编制日期密级保管期限共卷第卷江苏省建设工程质量监督站编印江苏省建设厅文件苏建质（2002）332号关于统一使用“建筑工程施工质量验收资料”的通知南京市建委、建工局，各市建设局，有关单位：为贯彻落实国家标准《建筑工程施工质量验收统一标准》（GB50300-2001）及配套工程质量验收规范，保证工程施工质量验收资料统一、规范、完整，我厅根据《建筑工程施工质量验收统一标准》（GB50300-2001）及配套工程质量验收规范组织编制了《建筑工程质量验收资料》，并于2002年11月1日起在新开工的工程中统一使用。

原省建设工程质量监督站印发的《单位工程质量检验评定资料》废止。

现将有关事项通知如下：一、各地要认真组织监理（建设）单位、施工企业等认真学习掌握《建筑工程施工质量验收资料》，要求《建筑工程施工质量验收资料》表格中的签字者必须具有相应的资料并持有相应证书方可签字，并对签字的内容负责。

二、在收集、整理、填写该资料时，必须与施工工序同步，以保证其真实性，不得弄虚作假。

各工程质量监督站在工程抽查、核查资料过程中应认真把关，一经发现有弄虚作假的应予以查处。

三、《建筑工程施工质量验收资料》由省建设工程质量监督站统一印刷。

四、在使用《建筑工程施工质量验收资料》时，如有意见或建议请及时向省建设工程质量监督站反映。

二○○二年十月二十日建筑工程施工质量验收资料使用说明为认真贯彻执行国家《建筑工程施工质量验收统一标准》（GB50300-2001）及其相应的规范，促进施工企业做好资料的收集和整理工作，使工程技术资料管理工作做到规范化、标准化、系统化。

我站依据《建筑工程施工质量验收统一标准》（GB50300-2001）及其相应的规范编制了《建筑工程施工质量验收资料》。

全套共8个分册。

本册是桩基部分，另7册分别是土建部分、玻璃幕墙部分、钢结构部分、给水排水及采暖卫生部分、建筑电气部分、通风空调及电梯部分。

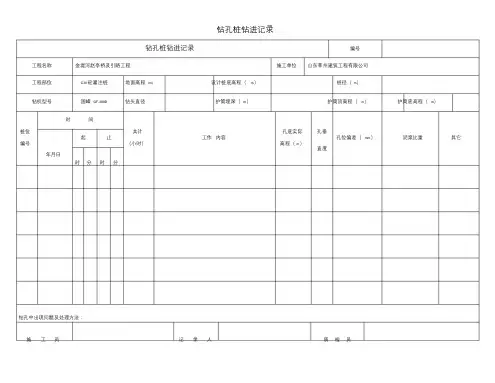

钻孔桩钻进记录
钻孔桩钻进记录编号
工程名称金堤河赵亭桥及引路工程施工单位山东莘州建筑工程有限公司
工程部位C30砼灌注桩地面高程(m) 设计桩底高程（m）桩径（m）
钻机型号国峰GF-300D 钻头直径护筒埋深（m）护筒顶高程（m）护筒底高程（m）时间
桩位共计孔底实际孔垂
起止工作内容孔位偏差（mm ）泥浆比重其它编号（小时）高程（m）
直度
年月日
时分时分
钻孔中出现问题及处理方法：
施工员记录人质检员
钻孔桩水下混凝土浇筑记录编号：钻孔桩水下混凝土浇筑记录工程部位C30砼灌注桩
工程名称金堤河赵亭桥及引路工程施工单位山东莘州建筑工程有限公司桩位编号沉渣厚度（cm）桩设计直径(m) 设计桩底标高(m)
浇注前孔底标高(m) 护筒顶标高(m) 钢筋骨架底标高(m) 设计桩长（m）
计算混凝土方量(m 3 ) 混凝土强度等级C30 水泥品种及强度等级
普通硅酸盐
水泥P.O42.5
坍落度(cm)
时间混凝土顶面
标高(m)
灌注后导管埋
深(m)
导管数量实灌混凝土数量钢筋位置情况、孔内情况、停灌原因、停
节数长度(m) 本次数量(m3) 累计数量(m3) 灌时间、事故原因和处理情况等重要记事
施工单位年月日
监理（建设）
单位
技术负责人施工负责人记录人。

建筑工程施工质量验收资料（ZJ：桩基部分）档号档案馆代号案卷题名编制单位编制日期密级保管期限共卷第卷江苏省建设工程质量监督站编印江苏省建设厅文件苏建质（2002）332号关于统一使用“建筑工程施工质量验收资料”的通知南京市建委、建工局，各市建设局，有关单位：为贯彻落实国家标准《建筑工程施工质量验收统一标准》（GB50300-2001）及配套工程质量验收规范，保证工程施工质量验收资料统一、规范、完整，我厅根据《建筑工程施工质量验收统一标准》（GB50300-2001）及配套工程质量验收规范组织编制了《建筑工程质量验收资料》，并于2002年11月1日起在新开工的工程中统一使用。

原省建设工程质量监督站印发的《单位工程质量检验评定资料》废止。

现将有关事项通知如下：一、各地要认真组织监理（建设）单位、施工企业等认真学习掌握《建筑工程施工质量验收资料》，要求《建筑工程施工质量验收资料》表格中的签字者必须具有相应的资料并持有相应证书方可签字，并对签字的内容负责。

二、在收集、整理、填写该资料时，必须与施工工序同步，以保证其真实性，不得弄虚作假。

各工程质量监督站在工程抽查、核查资料过程中应认真把关，一经发现有弄虚作假的应予以查处。

三、《建筑工程施工质量验收资料》由省建设工程质量监督站统一印刷。

四、在使用《建筑工程施工质量验收资料》时，如有意见或建议请及时向省建设工程质量监督站反映。

二○○二年十月二十日建筑工程施工质量验收资料使用说明为认真贯彻执行国家《建筑工程施工质量验收统一标准》（GB50300-2001）及其相应的规范，促进施工企业做好资料的收集和整理工作，使工程技术资料管理工作做到规范化、标准化、系统化。

我站依据《建筑工程施工质量验收统一标准》（GB50300-2001）及其相应的规范编制了《建筑工程施工质量验收资料》。

全套共8个分册。

本册是桩基部分，另7册分别是土建部分、玻璃幕墙部分、钢结构部分、给水排水及采暖卫生部分、建筑电气部分、通风空调及电梯部分。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

表D2-3 编号：本表由施工单位填写，城建档案馆、建设单位、施工单位各保存一份。

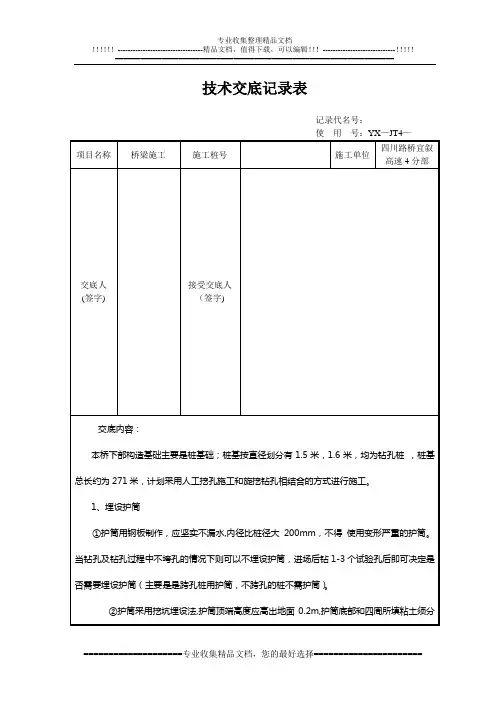

技术交底记录表记录代名号：使用号：YX—JT4—层夯实，不允许漏水。

护筒埋置深度为1.0~1。

5m。

2、钻机定位在桩位复核正确，护筒埋设符合要求，护筒、地坪标高已测定的基础上,钻机才能就位，桩机定位要准确、水平、垂直、稳固，钻机导杆中心线、回旋盘中心线、护筒中心线应保持在同一直线。

3、泥浆制备在钻孔灌注桩的施工过程中，为了防止坍孔，稳定孔内水位及便于挟带钻碴，采用澎润土制备成泥浆进行护壁。

泥浆护壁是利用泥浆与地下水之间的压力差来控制水压力,以确保孔壁的稳定，所以泥浆的比重则起到保持这种压力差的关键作用.如果钻孔中的泥浆比重过小，泥浆护壁就容易失去了阻挡土体坍塌的作用；如果泥浆的比重过大,则容易使泥浆泵产生堵塞甚至使混凝土的置换产生困难，使成桩质量难以得到保证.要充分发挥泥浆的作用,其指标的选取是非常重要的.这就要求在实际工程的施工中，根据工程的具体情况，合理地控制不同土层中泥浆的指标。

4、钻进成孔成孔前必须检查钻头保径装置，钻头直径、钻头磨损情况，施工过程对钻头磨损超标的及时更换.成孔中，按试施工确定的参数进行施工，设专职记录员记录成孔过程的各种参数，如加钻杆、钻进深度、地质特征、机械设备损坏、障碍物等情况。

记录必须认真、及时、准确、清晰。

旋挖钻机配备电子控制系统显示并调整钻杆的垂直度，同时在钻杆的两个侧面均设有垂直度仪，在钻进过程中有专人观察两个垂直度仪，随时指挥机手调整钻杆垂直度。

通过电子控制和人工观察两个方面来保证钻杆的垂直度，从而保证了成孔的垂直度。

钻孔过程中根据地质情况控制进尺速度:由硬地层钻到软地层时,可适当加快钻进速度;当软地层变为硬地层时，要减速慢进；在易缩径的地层中，应适当增加扫孔次数，防止缩径；对硬塑层采用快转速钻进，以提高钻进效率；砂层则采用慢转速慢钻进并适当增加泥浆比重和粘度。

必须按要求测试进、出口泥浆指标，发现超标及时调整.成孔达到设计深度时，要测量机上余尺，监理工程师验收合格后，方可进行第一次清孔。

06年制
注：工程技术资料要求按时间顺序进行装订，应签章的相关单位需签章齐全。

检查、验收
桩基础工程质量验收报告
06年制
注：1、桩基础工程完工后，由建设单位项目负责人或监理工程师组织勘察、设计、施工单位共同按设计要求及相关规范、规定进行验收，并按规定的内容填写和签署意见；
2、桩基础工程质量文件要按页后的资料汇总表要求填写，并经验收审查后整理成册附后；
3、本表格一式四份，建设、施工、监理、质监各一份。

地基与基础分部工程质量验收报告
单位技术负责人共同按设计要求和《建筑地基基础工程施工质量验收规范》（GB50202-2002）及其它有关规定进行验收、并按规定的内容填写和签暑意见。

2、地基与基础工程质量控制资料要按页后的资料汇总表要求填写，并经验收审查后整理成册附后；
3、分段验收也要按此表的要求完善相关内容；
注：工程技术资料要求按时间顺序进行装订，应签章的相关单位需签章齐全。

检查、验收
桩基础工程质量文件汇总表06年制
注：工程技术资料要求按时间顺序进行装订，应签章的相关单位需签章齐全。

检查、验收。

桩基工程施工验收表项目名称：XXX桩基工程验收记录表验收日期：验收单位：施工单位：监理单位：桩基工程施工单位：一、项目概况1. 项目名称：2. 项目地点：3. 施工单位：4. 设计单位：5. 监理单位：二、工程概况1. 工程内容：2. 工程进度：3. 工程质量要求：4. 施工人员：5. 施工设备：三、验收内容1. 确认设计文件是否符合实际施工要求；2. 桩基工程施工方案的合理性和可靠性；3. 桩基工程施工质量是否符合相关规范要求；4. 现场施工环境是否卫生整洁，作业场地布置是否符合要求。

四、验收标准1. 桩基工程施工符合相关规范要求；2. 施工质量达到设计要求；3. 施工单位的工程技术水平和管理水平符合要求。

五、验收程序1. 现场查看桩基工程施工现场，检查施工单位的资质和技术人员资格证明；2. 对桩基工程施工方案、工艺流程、施工进度等进行全面检查；3. 对施工现场材料的选用、堆放、使用进行验收；4. 确认现场施工单位的安全生产管理措施是否到位。

六、验收结果根据以上验收内容和标准，经过全面检查和评估，确认桩基工程施工符合相关规范要求，施工质量达到设计要求，施工单位的工程技术水平和管理水平符合要求。

因此，该桩基工程施工合格，验收通过。

七、备注1. 桩基工程验收报告由验收单位、施工单位和监理单位签字确认；2. 如有不合格项，需要提出整改意见，并在规定时间内完成整改。

以上为XXX桩基工程验收记录表，特此验收。

验收单位（盖章）：日期：施工单位（盖章）：日期：监理单位（盖章）：日期：。

DB37T5072-2016山东建筑工程桩基工程施工技术全套资料表格前言DB37T5072-2016山东建筑工程桩基工程施工技术规范制定了山东省桩基工程施工技术的标准规范，是建筑工程施工过程中必备的技术文献。

本文档为DB37T5072-2016山东建筑工程桩基工程施工技术全套资料表格，包括常用的表格和资料，方便技术人员和施工管理人员使用。

目录•设计表格•施工进度表格•材料表格•检验报告表格•安全检查表格•工序检验记录表格•形象进度表格•其他资料设计表格桩基础及土方工程设计图该表格为桩基础及土方工程设计图，包括桩基础平面布置图，剖面图，详图及钢筋图等，是桩基工程施工的基础设计。

施工孔洞控制表该表格用于记录桩基工程施工过程中的孔洞控制数据，包括孔深、孔径、孔位偏差、孔壁稳定性等指标。

详细的记录有助于确保施工质量。

施工进度表格桩基工程施工进度计划表该表格用于记录桩基工程施工的预期进度时间和实际完成时间，包括每个施工阶段的开始时间和结束时间，有助于进行进度控制和调整。

桩基工程施工记录表该表格用于详细记录桩基工程的施工情况，包括施工日期、施工单位、工程名称、施工人员、施工设备、施工内容、施工进度等。

材料表格钢筋加工配料表该表格用于记录钢筋加工的配料信息，包括钢筋的型号、长度、数量、质量等，有助于确保钢筋质量及施工精度。

混凝土配方表该表格用于记录混凝土配方的比例和材料数量，包括水泥、砂子、石子、水等，确保混凝土材料搭配合理。

检验报告表格钢筋试验报告该表格用于记录钢筋试验的结果，包括拉力、弯曲试验、抗腐蚀试验等，确保钢筋质量符合标准要求。

混凝土试验报告该表格用于记录混凝土试验结果，包括强度试验、坍落度试验、收缩率试验等，确保混凝土配方合理并符合标准要求。

安全检查表格基础工程施工现场安全检查记录表该表格用于记录施工现场的安全检查情况，包括工地周边环境、设备、施工人员等，确保施工过程中安全生产。

工序检验记录表格沉井、灌注桩桩筒及套筒安装质量检验记录表该表格用于记录沉井、灌注桩桩筒及套筒的安装质量情况，包括桩筒竖直度、水平度等指标，确保桩基工程的施工质量。

建筑工程施工质量验收资料（ZJ：桩基部分）档号档案馆代号案卷题名编制单位编制日期密级保管期限共卷第卷江苏省建设工程质量监督站编印江苏省建设厅文件苏建质（2002）332号关于统一使用“建筑工程施工质量验收资料”的通知南京市建委、建工局，各市建设局，有关单位：为贯彻落实国家标准《建筑工程施工质量验收统一标准》（GB50300-2001）及配套工程质量验收规范，保证工程施工质量验收资料统一、规范、完整，我厅根据《建筑工程施工质量验收统一标准》（GB50300-2001）及配套工程质量验收规范组织编制了《建筑工程质量验收资料》，并于2002年11月1日起在新开工的工程中统一使用。

原省建设工程质量监督站印发的《单位工程质量检验评定资料》废止。

现将有关事项通知如下：一、各地要认真组织监理（建设）单位、施工企业等认真学习掌握《建筑工程施工质量验收资料》，要求《建筑工程施工质量验收资料》表格中的签字者必须具有相应的资料并持有相应证书方可签字，并对签字的内容负责。

二、在收集、整理、填写该资料时，必须与施工工序同步，以保证其真实性，不得弄虚作假。

各工程质量监督站在工程抽查、核查资料过程中应认真把关，一经发现有弄虚作假的应予以查处。

三、《建筑工程施工质量验收资料》由省建设工程质量监督站统一印刷。

四、在使用《建筑工程施工质量验收资料》时，如有意见或建议请及时向省建设工程质量监督站反映。

二○○二年十月二十日建筑工程施工质量验收资料使用说明为认真贯彻执行国家《建筑工程施工质量验收统一标准》（GB50300-2001）及其相应的规范，促进施工企业做好资料的收集和整理工作，使工程技术资料管理工作做到规范化、标准化、系统化。

我站依据《建筑工程施工质量验收统一标准》（GB50300-2001）及其相应的规范编制了《建筑工程施工质量验收资料》。

全套共8个分册。

本册是桩基部分，另7册分别是土建部分、玻璃幕墙部分、钢结构部分、给水排水及采暖卫生部分、建筑电气部分、通风空调及电梯部分。

建筑工程施工质量验收资料（ZJ：桩基部分）档号档案馆代号案卷题名编制单位编制日期密级保管期限共卷第卷江苏省建设工程质量监督站编印江苏省建设厅文件苏建质（2002）332号关于统一使用“建筑工程施工质量验收资料”的通知南京市建委、建工局，各市建设局，有关单位：为贯彻落实国家标准《建筑工程施工质量验收统一标准》（GB50300-2001）及配套工程质量验收规范，保证工程施工质量验收资料统一、规范、完整，我厅根据《建筑工程施工质量验收统一标准》（GB50300-2001）及配套工程质量验收规范组织编制了《建筑工程质量验收资料》，并于2002年11月1日起在新开工的工程中统一使用。

原省建设工程质量监督站印发的《单位工程质量检验评定资料》废止。

现将有关事项通知如下：一、各地要认真组织监理（建设）单位、施工企业等认真学习掌握《建筑工程施工质量验收资料》，要求《建筑工程施工质量验收资料》表格中的签字者必须具有相应的资料并持有相应证书方可签字，并对签字的内容负责。

二、在收集、整理、填写该资料时，必须与施工工序同步，以保证其真实性，不得弄虚作假。

各工程质量监督站在工程抽查、核查资料过程中应认真把关，一经发现有弄虚作假的应予以查处。

三、《建筑工程施工质量验收资料》由省建设工程质量监督站统一印刷。

四、在使用《建筑工程施工质量验收资料》时，如有意见或建议请及时向省建设工程质量监督站反映。

二○○二年十月二十日建筑工程施工质量验收资料使用说明为认真贯彻执行国家《建筑工程施工质量验收统一标准》（GB50300-2001）及其相应的规范，促进施工企业做好资料的收集和整理工作，使工程技术资料管理工作做到规范化、标准化、系统化。

我站依据《建筑工程施工质量验收统一标准》（GB50300-2001）及其相应的规范编制了《建筑工程施工质量验收资料》。

全套共8个分册。

本册是桩基部分，另7册分别是土建部分、玻璃幕墙部分、钢结构部分、给水排水及采暖卫生部分、建筑电气部分、通风空调及电梯部分。

表D2-4 编号：01表D2-4 编号：02表D2-4 编号：03表D2-4 编号：04表D2-4 编号：05表D2-4 编号：06表D2-4 编号：07表D2-4 编号：08表D2-4 编号：09表D2-4 编号：10表D2-4 编号：11表D2-4 编号：12表D2-4 编号：13表D2-4 编号：14表D2-4 编号：15表D2-4 编号：16表D2-4 编号：17凝土施工记录表D2-4 编号：18表D2-4 编号：19表D2-4 编号：20本表由施工单位填写并保存。

表D2-4 编号：21本表由施工单位填写并保存。

表D2-4 编号：22表D2-4 编号：23本表由施工单位填写并保存。

表D2-4 编号：24本表由施工单位填写并保存。

表D2-4 编号：25本表由施工单位填写并保存。

表D2-4 编号：26本表由施工单位填写并保存。

表D2-4 编号：27表D2-4 编号：28表D2-4 编号：29本表由施工单位填写并保存。

表D2-4 编号：30本表由施工单位填写并保存。

表D2-4 编号：31本表由施工单位填写并保存。

表D2-4 编号：32本表由施工单位填写并保存。

表D2-4 编号：33表D2-4 编号：34本表由施工单位填写并保存。

表D2-4 编号：35本表由施工单位填写并保存。

表D2-4 编号：36本表由施工单位填写并保存。

表D2-4 编号：37本表由施工单位填写并保存。

表D2-4 编号：38本表由施工单位填写并保存。

表D2-4 编号：39本表由施工单位填写并保存。

表D2-4 编号：40本表由施工单位填写并保存。

表D2-4 编号：41本表由施工单位填写并保存。

表D2-4 编号：42本表由施工单位填写并保存。

表D2-4 编号：43本表由施工单位填写并保存。

表D2-4 编号：44本表由施工单位填写并保存。

表D2-4 编号：45本表由施工单位填写并保存。

表D2-4 编号：46本表由施工单位填写并保存。
