波速试验的基本原理波速试验是一种用来测量材料中的纵波速度和横波速度的非破坏性试验方法。

其基本原理是利用超声波在材料中的传播速度来确定材料的弹性性质。

波速试验是通过将超声波传播到被测材料中并测量其被测功率和时间来测量材料中的声速。

在这个过程中，发射器发出超声波信号，经过材料的传播，然后由接收器接收并记录超声波的波形和时间信息。

波速试验实际上是一种时域方法，它基于超声波在实验装置中的传播时间与被测材料中的声速之间的关系。

根据基本的物理公式v=d/t，其中v是声速，d是超声波在材料中传播的距离，t是超声波传播的时间。

具体而言，在纵波速度测量中，超声波是沿材料的纵向传播的。

通过测量超声波在材料中传播的距离和时间，可以计算出纵波速度v_l。

通常，采用纵波谐振频率模式，即使在多个纵波模式下，可以提供更准确和一致的纵波速度。

在横波速度测量中，超声波是沿材料的横向传播的。

和纵波速度测量类似，通过测量超声波在材料中传播的距离和时间，可以计算出横波速度v_t。

横波速度的确定通常需要更高的频率，因为在材料中横波的传播速度较高，频率较低的超声波会衰减较快。

在进行波速试验时，需要注意以下几点：1.超声波的发射器和接收器需要保持正确的耦合，以确保超声波信号能够有效地传播和接收。

使用耦合剂，例如涂有薄膜的胶水，可以帮助传递超声波信号并减小信号的衰减。

2.测量超声波在材料中传播所需的时间应该尽量准确。

可以使用高精度的计时器或其他精确测量时间的设备来进行测量。

3.要选择适当的频率和模式来传播超声波。

纵波和横波的频率和模式的选择应根据材料的弹性性质来确定，以确保测量结果的准确性。

4.在进行波速试验之前，应先了解被测试材料的基本性质和结构，以便选择适当的测试方法和参数。

总的来说，波速试验是一种通过测量超声波在材料中传播的时间和距离来确定材料中纵波和横波速度的方法。

这种试验方法广泛应用于材料科学、工程和非破坏性测试领域，可以帮助人们了解材料的弹性、结构和性能。

波速测试(wave velocity testing)观测、研究地震波在岩土中的传播速度的工程地震勘探方法。

人工激发的地震波(纵波、横波和面波)在岩土中的传播速度与岩土的形变有直接关系，传播速度的大小，特别是横波速度的大小反映了岩土的状态、结构和物理力学性质。

只要测得岩土的纵波速度v p、横波速度v s和密度ρ值，即可计算岩土的动弹性模量Ed、动剪切模量Gd、动压缩模量Kd和动泊松比舶μd不少学者还用v p,v s值与岩土的主要物理力学参数建立相关关系，因而，可以通过波速测试间接得到这些参数；或直接用岩土的波速值来评价岩土的物理力学性质和强度，评价地基加固效果。

20世纪80年代末，工程地球物理勘探界利用先进的地震波层析成像技术对岩体进行全面细致的质量评价，圈定地质异常体取得显著效果，为波速层析成像技术开拓了新的前景。

波速测试常用的方法有：地面直达(折射)波法、单孔法、跨孔法和瑞雷波法。

(1)地面直达(折射)波法。

在地面、探槽、坑道等岩土露头上，激发、观测直达(折射)波中的纵、横波在岩土中的传播速度。

观测方法有：剖面法和透视法。

利用传播时间和距离计算岩土体的纵、横波速度。

横波激发和接收是测试结果质量的关键，即：横波激发方向应与横波传播方向垂直，接收横波检波器的最大灵敏度轴与质点振动的方向一致。

直达波法使用的仪器设备有大锤或其他震源、检波器、浅层地震仪(见工程地球物理勘探仪器)。

(2)单孔法。

可以在钻孔附近地面上用叩板法激振，孔内不同深度处用三分量检波器接收纵波和横波；也可以在孔内不同深度处用爆炸或井下剪切波锤激振，在钻孔附近地面用三分量检波器接收纵波和横波。

用传播时间与路程之比计算各层纵波和横波速度。

单孔法使用的仪器设备有井下剪切波锤或其他激振设备、三分量检波器和浅层地震仪。

(3)跨孔法。

用井下剪切波锤或其他激振设备在一孔内激发，用井下三分量检波器在另一孔或多孔内接收纵波和横波。

用孔间距与到达时间之比计算地层的纵波和横波速度。

摘要一般来说，波速测试可原位测定压缩波(P波)、剪切波(S波)和瑞雷面波(R波)在岩(土)体中的传播速度，从而避免了室内测试所带来的误差，它能有效地解决许多地质问题。

波速测试技术是地震勘探方法之一，也是地球物理勘探技术的一个重要分支，目前已广泛应用于水利水电工程、石油工程、铁路工程、冶金工程、工业与民用建筑等众多岩土工程地质勘察领域，取得了良好的应用效果作为地基土动力特性测试项目之一，自80年代以来广泛用于重大工程、高层建筑等一级建筑及有特殊要求的二级建筑中。

通过波速测试可获得岩土体的弹性波速，为工程设计提供所需的动弹性力学参数、划分建筑物场地类别、评价地震效应、进行场地地震反应分析和地震破坏潜势分析等。

文中简述了面波法与单孔法等波速测试方法的工作原理、现场施测技术以及数据处理和资料分析过程。

以工程实例说明了波速测试技术在岩土工程勘察设计中的应用和及其效果。

关键词：弹性波波速测试单孔法跨孔法面波法岩土动力参数第一章绪论波速测试技术是地震勘探方法之一，也是地球物理勘探技术的一个重要分支，目前已广泛应用于水利水电工程、石油工程、铁路工程、冶金工程、工业与民用建筑等众多岩土工程地质勘察领域，取得了良好的应用效果。

如果回顾一下历史，可以发现随着弹性波理论研究的不断发展，波速测试技术不断得到完善，其领域也在不断拓宽。

1821年,C.-L.-M.-H.纳维建立了弹性体平衡和运动的一般方程，弹性波的研究随之展开。

1829年，S.-D.泊松在研究弹性介质中波的传播问题时,发现在远离波源处有纵波和横波两种类型的波。

到1845年，弹性波传播的数学理论已经发展成熟，G.G.斯托克斯证明纵波是胀缩波，1849年又证明横波是畸变波。

后来学者们对拉压、扭转和弯曲三种类型的无限长弹性杆中弹性波的传播问题进行了研究，并得到了精确解。

瑞利、H.兰姆等人给出了无限平板中的波动方程的解。

兰姆在1904年建立了半无限弹性体表面和内部由于扰动线源和点源的作用而引起的波动问题的理论，并得到了问题的解，故该问题称为兰姆问题。

波速测试原理
波速测试是一种用来测量介质中波的传播速度的方法。

在物理学和工程领域，
波速测试被广泛应用于声波、电磁波和地震波等各种波的传播速度测量。

它对于研究介质的特性和结构，以及地质勘探、地震监测、声学和无线通信等领域都具有重要意义。

波速测试的原理是基于波的传播速度与介质的密度和弹性模量有关。

在同一介
质中，波的传播速度与波长和频率有关，而波长和频率又与波速有直接的关系。

因此，通过测量波的传播速度，可以间接地推导出介质的密度和弹性模量等物理特性。

在实际的波速测试中，常用的方法包括超声波测试、地震波测试和电磁波测试等。

这些方法都是通过在介质中产生波，然后测量波的传播时间或传播距离，从而计算出波速。

其中，超声波测试是通过超声波在材料中的传播速度来检测材料的质地和缺陷，地震波测试是通过地震波在地下介质中的传播速度来描绘地下结构，电磁波测试则是通过电磁波在空气或导体中的传播速度来研究材料的电磁特性。

波速测试在工程领域有着广泛的应用。

例如，在地质勘探中，通过地震波测试
可以了解地下岩层的结构和性质，为石油勘探和地质灾害防治提供重要的信息；在声学领域，通过超声波测试可以检测材料的内部缺陷和结构特性，为材料的质量控制和安全评估提供依据；在无线通信领域，通过电磁波测试可以研究天线和电路的传输特性，为通信系统的设计和优化提供支持。

总之，波速测试是一种重要的物理测试方法，它通过测量介质中波的传播速度，可以揭示介质的物理特性和结构，为地质勘探、材料测试和通信系统设计等领域提供了重要的技术手段。

随着科学技术的不断发展，波速测试方法也在不断创新和完善，将为人类的生产生活带来更多的便利和发展机遇。

)21)(1()1(ννρν-+-=E v P )21)(1(νννλ-+=E )1(2ν+=E M 五、剪切波速试验1. 试验的目的及意义（1）划分场地类型 （2）计算场地基本周期（3）提供地震反应分析所需的地基土动力参数 （4）判别地基土液化可能性 （5）评价地基处理效果2. 试验的适用范围波速测试适用于测定各类岩土体的压缩波、剪切波或瑞利波的波速，可根据任务要求，采用单孔法、跨孔法或面波法。

利用铁球水平撞击木板，使板与地面之间发生运动，产生丰富的剪切波，从而在钻孔内不同高度处分别接收通过土层向下传播的剪切波。

因为这种竖向传播的路径接近于天然地层由基岩竖直向上传播的情况，因此对地层反应分析较为有用。

3. 试验的基本原理弹性波速法以弹性理论为依据，通过对岩土体中弹性波（速度、振幅、频率等）的测量，提出岩土体的动力参数并评价岩土体的工程性质。

一般而言，介质的质量密度越高、结构越均匀、弹性模量越大，则弹性波在该介质中的传播速度也越高，同时我们又知道该介质的力学特性也越好。

故弹性波的传播速度在通常的情况下能反映材料的力学和工程性质。

根据弹性理论，当介质受到动荷载的作用时将引起介质的动应变，并以纵波、横波和面波等形式从振源向外传播。

当动应力不超过介质的弹性界限时所产生的波称为弹性波。

岩土体在一定条件下可视为弹性体，依据牛顿定律可导出弹性波在无限均质体中的运动方程。

相应的波速为：引入拉梅常数λ、M ，上式简化为)1(2νρ+=E v s ρλMv P 2+=ρMv s =4.试验仪器及制样工具（1）震源剪切波震源，要求具有偏振性，能产生优势SH波，并具有可反复性、重复性好和产生足够能量的震源。

目前，我国常用的有击板法，其他如弹簧激振法和定向爆破法少见，只有在要求测地层很深时才用。

（2）三分量检波器三分量检波器，如图所示，由三个相互垂直的检波器组成。

检波器自振频率一般为10Hz 贺8Hz，频率响应可达几百赫兹。

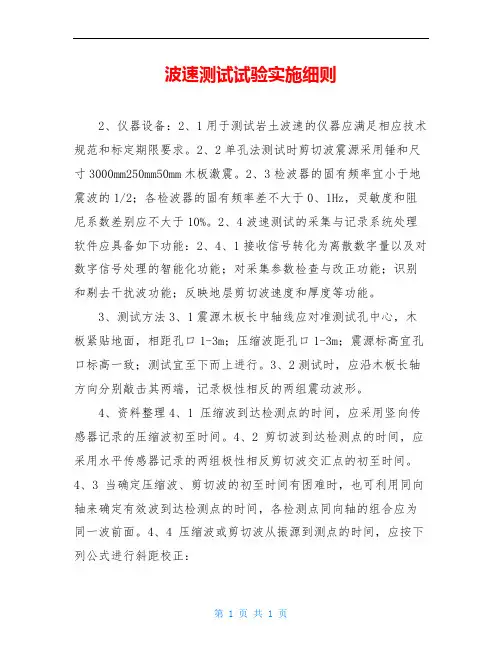

波速测试试验实施细则
2、仪器设备：2、1用于测试岩土波速的仪器应满足相应技术规范和标定期限要求。

2、2单孔法测试时剪切波震源采用锤和尺寸3000mm250mm50mm木板激震。

2、3检波器的固有频率宜小于地震波的1/2；各检波器的固有频率差不大于0、1Hz，灵敏度和阻尼系数差别应不大于10%。

2、4波速测试的采集与记录系统处理软件应具备如下功能：2、4、1接收信号转化为离散数字量以及对数字信号处理的智能化功能；对采集参数检查与改正功能；识别和剔去干扰波功能；反映地层剪切波速度和厚度等功能。

3、测试方法3、1震源木板长中轴线应对准测试孔中心，木板紧贴地面，相距孔口1-3m；压缩波距孔口1-3m；震源标高宜孔口标高一致；测试宜至下而上进行。

3、2测试时，应沿木板长轴方向分别敲击其两端，记录极性相反的两组震动波形。

4、资料整理4、1 压缩波到达检测点的时间，应采用竖向传感器记录的压缩波初至时间。

4、2 剪切波到达检测点的时间，应采用水平传感器记录的两组极性相反剪切波交汇点的初至时间。

4、3 当确定压缩波、剪切波的初至时间有困难时，也可利用同向轴来确定有效波到达检测点的时间，各检测点同向轴的组合应为同一波前面。

4、4 压缩波或剪切波从振源到测点的时间，应按下列公式进行斜距校正：
T=KTL K=(H+H0)/[S2+(H+H0)]1/2式中 T压缩波或剪切波从振源到达测点的实测时间（s）； K测点的深度（m）； H0从板中心到测试孔孔口的水平距离（m）。

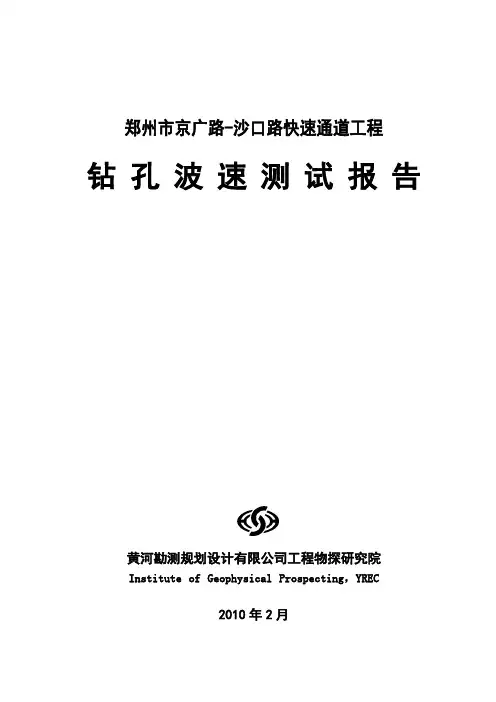

郑州市京广路-沙口路快速通道工程钻孔波速测试报告黄河勘测规划设计有限公司工程物探研究院Institute of Geophysical Prospecting，YREC2010年2月郑州市京广路-沙口路快速通道工程钻孔波速测试报告批准：谢向文审查：毋光荣校核：胡伟华编写：张毅何效周主要工作人员：何效周张毅王海涛目录1 前言 (1)2 测试目的 (1)3 地层岩性 (1)4现场测试方法、技术及仪器设备 (1)4.1.工作方法 (1)4.2 技术措施 (1)4.3 仪器设备 (1)5 资料解释与成果分析 (1)5.1资料解释（纵、横波速计算） (1)5.2 成果分析 (2)5.2.1波速测试 (2)6 结论与建议 (2)6.1 结论 (2)6.2建议 (3)郑州市京广路-沙口路快速通道工程钻孔波速测试报告1 前言根据黄河勘测规划设计有限公司地质工程院要求，我院于2010年2月1日至2010年3月3日对郑州市京广路-沙口路快速通道工程3个钻孔进行波速测试，孔深50.0m，累计测试深度150m。

2 测试目的通过地震测井：⑴查明场地地层的波速分布结构；⑵划分场地土的类型；⑶计算场地的特征周期。

3 地层岩性据钻孔地质资料，测区地层岩性主要有杂填土、粉土、粉砂、粉质粘土等。

4现场测试方法、技术及仪器设备4.1.工作方法采用单孔速度检层法。

将三分量检波器（两个水平方向，一个垂直方向）下入孔底，在距孔口0.5m 处的地面上叩板激发, 产生地震波，检波器自下而上逐点接收来自地面的地震波信息，测试点距为1m。

4.2 技术措施为了获得准确可靠的地震记录资料，在野外测试过程中采取以下技术措施：⑴通过弹簧支架使测试探头紧贴孔壁，为接收地震波创造良好条件。

⑵纵波测试时，垂直激震，以更好地获取纵波。

⑶工作过程中，严格执行《公路工程抗震设计规范》（JTJ004-2005）和公司质量、环安体系文件，确保成果质量。

4.3 仪器设备测试使用NZ24工程地震仪，配用三分量检波器，使用锤击震源。
