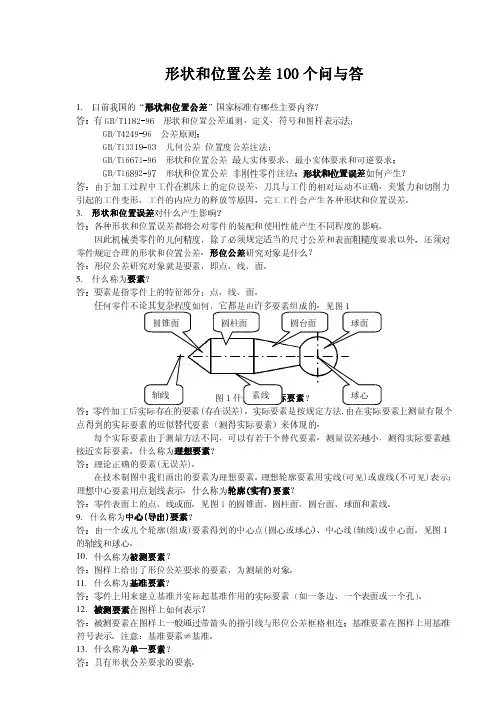

形状和位置公差100个问与答1.目前我国的“形状和位置公差”国家标准有哪些主要内容答：有GB/T1182-96 形状和位置公差通则、定义、符号和图样表示法；GB/T4249-96 公差原则；GB/T13319-03 几何公差位置度公差注法；GB/T16671-96 形状和位置公差最大实体要求、最小实体要求和可逆要求；GB/T16892-97 形状和位置公差非刚性零件注法；形状和位置误差如何产生答：由于加工过程中工件在机床上的定位误差、刀具与工件的相对运动不正确、夹紧力和切削力引起的工件变形、工件的内应力的释放等原因，完工工件会产生各种形状和位置误差。
3.形状和位置误差对什么产生影响答：各种形状和位置误差都将会对零件的装配和使用性能产生不同程度的影响。
因此机械类零件的几何精度，除了必须规定适当的尺寸公差和表面粗糙度要求以外，还须对零件规定合理的形状和位置公差。
形位公差研究对象是什么答：形位公差研究对象就是要素，即点、线、面。
5.什么称为要素答：要素是指零件上的特征部分：点、线、面。
答：零件加工后实际存在的要素（存在误差）。
实际要素是按规定方法，由在实际要素上测量有限个点得到的实际要素的近似替代要素（测得实际要素）来体现的。
每个实际要素由于测量方法不同，可以有若干个替代要素。
测量误差越小，测得实际要素越接近实际要素。
什么称为理想要素答：理论正确的要素（无误差）。
在技术制图中我们画出的要素为理想要素。
理想轮廓要素用实线（可见）或虚线（不可见）表示；理想中心要素用点划线表示。
什么称为轮廓（实有）要素答：零件表面上的点、线或面。
见图 1 的圆锥面、圆柱面、圆台面、球面和素线。
9．什么称为中心（导出）要素答：由一个或几个轮廓（组成）要素得到的中心点（圆心或球心）、中心线（轴线）或中心面。
见图 1 的轴线和球心。
10．什么称为被测要素答：图样上给出了形位公差要求的要素，为测量的对象。
11．什么称为基准要素答：零件上用来建立基准并实际起基准作用的实际要素（如一条边、一个表面或一个孔）。
12．被测要素在图样上如何表示答：被测要素在图样上一般通过带箭头的指引线与形位公差框格相连；基准要素在图样上用基准符号表示。
注意：基准要素工基准。
13．什么称为单一要素答：具有形状公差要求的要素。
14．什么称为关联要素答：与其它要素具有功能关系的要素。
15．什么称为功能关系答：功能关系是指要素间某种确定的方向和位置关系，如垂直、平行、同轴、对称等。
也即具有位置公差要求的要素。
16．什么称为尺寸要素答：由一定大小的线性尺寸或角度尺寸确定的几何形状。
尺寸要素可以是圆柱形、球形或两平行对应面等。
17．什么称为非尺寸要素答：没有大小尺寸的几何形状。
非尺寸要素可以是表面、素线。
18．何谓形位公差各项目的符号答：见表1表1形位公差各项目的符号 形状公差 位置公差项目符号项 目符号平行度II直线度疋垂直度 丄向平面度Q倾斜度圆度疋同轴度0|对称度圆柱度位用位置度线轮廓度跳 动圆跳动面轮廓度」 n全跳动 夕19 .何谓基准代号 答：见图220 •何谓其他有关符号 答：见表2其他有关符号 符号 意义最大实体状态延伸公差带:t 写如】写母昭益舟写（劎用 F. I. L M. D回同（细实幾〕 直径二肛牢高痙箋〔鈿宴錢I11騒21.形位公差框格如何绘制答：见图3公差框格应水平或垂直绘制，其线型为细实线。
公差框格分为两格或多格，框格内从左到右填写的内容：第一格为形位公差符号；第二格为形位公差值和有关符号；第三格及以后为基准代号字母和有关符号。
（h为图样中采用字体的高度）形位公差符号的线型宽度为b/2〜b （b为粗实线宽），但跳动符号的箭头外的线是细实线。
22.在直线度中，在给定平面内的公差带定义是什么答：公差带是距离为公差值t的两平行直线之间的区域。
23.在直线度中，在给定方向上的公差带定义是什么答：当给定一个方向时，公差带是距离为公差值t的两平行平面之间的区域；当给定互相垂直的两个方向时，公差带是正截面尺寸为公差值t l X t 2的四棱柱内的区域。
24.在直线度中，在任意方向上的公差带定义是什么答：公差带是直径为公差值t的圆柱面内的区域。
25.直线度如何应用（举例1）答：见图4圆柱表面上任一素线必须位于轴向平面内，距离为公差值的两平等直线之间。
26.直线度如何应用（举例2）答：见图5圆柱表面上任一素线在任意100长度内必须位于轴向平面内，距离为公差值的两平等直线之间。
27.直线度如何应用（举例3）答：见图61—1O棱线必须位于箭头所示方向，距离为公差值的平行平面内。
28.直线度如何应用（举例4）答：见图7棱线必须位于水平方向距离为公差值，垂直方向距离为公差值的四棱柱内。
29.直线度如何应用（举例5）答：见图810d圆柱体的轴线必须位于直径为公差值的圆柱面内。
30.直线度如何应用（举例6）答：见图9整个零件的轴线必须位于直径为公差值的圆柱面内。
31 .平面度公差带定义是什么答：公差带是距离为公差值t的两平行平面之间的区域。
32.平面度如何应用（举例1）答：见图100 1图10上表面必须修正于距离为公差值的两平行平面内。
33.平面度如何应用（举例2）答：见图11表面上任意100X 100的范围，必须位于距离为公差值的两平行平面内。
34.圆度公差带定义是什么答：公差带是在同一正截面上半径差为公差值t的两同心圆之间的区域。
35. 圆度如何应用（举例1） 答：见图12圆柱面必须位于半径差值的两同轴圆柱面之间。
38•线轮廓度公差带定义是什么 答：公差带是包络一系列直径为公差值t 的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线相对基准有位置要求时，其理想轮廓线系指相对基准为理想位置的理想轮廓线。
39.线轮廓度如何应用（举例1） 答：见图14在平行于正投影面的任一截面上，实际轮廓线必须位于包络一系列直径为公差值，且圆心在 理想轮廓线上的圆的两包线之间。
40.面轮廓度公差带定义是什么 答：公差带是包络一系列直径为公差值 t 的球的两包络面间的区域， 诸球球心应位于理想轮廓面上。
注：当被测轮廓面相对基准有位置要求时，其理想轮廓面系指相对于基准为理想位置的理论O 0.02 0.02图12 36. 答: 37. 在垂直于轴线的任一正截面上, 圆柱度公差带定义是什么 该圆必须位于半径差为公差值的两同心圆之间。
公差带是半径差值t 的两同轴圆柱面之间的区域。
圆柱度如何应用（举例1） 答: 见图13 oo图13图14C.04实际轮廓面必须位于包络一系列球的两包络面之间，诸球的直径为公差值，且球心在理想轮廓面上。
42.在平行度中，在给定的方向上的公差带定义是什么答：当给定一个方向时，公差带是距离为公差值t，且平行于基准平面（或直线、轴线）的两平行面之间的区域；当给定相互垂直的两个方向时，是正截面尺寸为公差值t1 X t2，且平行于基准轴线的四棱柱内的区域。
43.在平行度中，在任意方向的公差带定义是什么答：公差带是直径为公差值t，且平行于基准轴线的圆柱面内的区域。
44.平行度如何应用举例：面对面（一个方向）答：见图16上表面必须位于距离为公差值，且平行于基准平面的两平行平面之间。
45.平行度如何应用举例：线对面（一个方向）答：见图17轮廓面。
46. 平行度如何应用举例：面对线（一个方向）上表面必须位于距离为公差值，且平行于基准轴线的两平行平面之间。
47. 平行度如何应用举例1 :线对线（一个方向） 答：见图190 □的轴线必须位于距离为公差值，且在垂直方向平行于基准轴线的两平行平面之间。
48. 平行度如何应用举例2:线对线（一个方向） 答：见图20答：见图18 图180 D 的轴线必须位于正截面为公差值X,且平行于基准轴线的四棱柱内。
49. 平行度如何应用举例3:线对线（一个方向） 答：见图210 D 的轴线必须位于直径为公差值，且平行于基准轴线的圆柱面内。
50. 在垂直度中，在给定方向上的公差带定义 是什么 答：当给定一个方向时，公差带是距离为公差值t ，且垂直于基准平面（或直线、轴线）平面（或直线）之间的区域；当给定两个互相垂直的方向时，是正截面为公差值 t l X 基准平面的四棱柱内的区域。
51. 在垂直度中，在任意方向的公差带定义 是什么答：公差带是直径为公差值 t ，且垂直于基准平面的圆柱面内的区域。
52. 垂直度如何应用举例：面对面图20图21的两平行t 2,且垂直于右侧表面必须位于距离为公差值，且垂直于基准平面的两平行平面之间。
53.垂直度如何应用举例：线对面答：见图23图230 d的轴线必须在给定的投影方向上，位于距离为公差值，且垂直于基准平面的两平行平面之间。
54.垂直度如何应用举例：面对线答：见图24左侧端面必须位于距离为公差值，且垂直于基准轴线的两平行平面之间。
55.垂直度如何应用举例：线对线答：见图25图250 D的轴线必须位于距离为公差值，且垂直于两0 Di孔公共轴线的两平行平面之间。
56.垂直度如何应用举例：互相垂直的两个方向答：见图26见图26 0d的轴线必须位于正截面为公差值X,且垂直于基准平面的四棱柱内。
57.垂直度如何应用举例：线对面答：见图27rM^nio.QBTAi图270 d的轴线必须位于直径为公差值，且垂直于基准平面的圆柱面内。
58•同轴度公差带定义是什么答：公差带是直径为公差值t，且与基准轴线同轴的圆柱面内的区域。
59.同轴度如何应用举例1答：见图280 d的轴线必须位于直径为公差值，且与基准轴线同轴的圆柱面内。
60.同轴度如何应用举例2 答：见图290 d的轴线必须位于直径为公差值，且与公共轴线A-B同轴的圆柱面内。
61.同轴度如何应用举例3答：见图300 d的圆心必须位于直径为公差值，且与基准圆心同心的圆内。
62.对称度公差带定义是什么答：公差带是距离为公差值t ,且相对基准中心平面（或中心线、轴线）对称配置的两平行平面（或直线）之间的区域，若给定互相垂直的两个方向，则是正截面为公差值t1 X t2的四棱柱内的区域。
63.对称度如何应用举例：面对面槽的中心面必须位于距离为公差值，且相对基准平面对称配置的两平行平面之间。
64.对称度如何应用举例：线对面答：见图32to.2A|图31A答：见图31图320 D的轴线必须位于距离为公差值，且相对于A-B公共基准中心平面对称配置的两平行平面之间。
65.对称度如何应用举例：面对线答：见图33键槽的中心面必须位于距离为公差值的两平行平面之间，该平面对称配置在通过基准轴线的辅助平面两侧。
66.对称度如何应用举例：线对线图340 D的轴线必须位于距离为公差值，且相对通过基准轴线的辅助平面对称配置的两平行平面之间。
67.在位置度中，点的位置度公差带定义是什么答：公差带是直径为公差值t，且以点的理想位置为中心的圆或球内的区域。
