形位公差的符号和图示大全,赶紧收藏吧!2014-12-08金属加工形位公差加工后的零件不仅有尺寸公差,构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异,这种形状上的差异就是形状公差,而相互位置的差异就是位置公差,统称为形位公差(tolerance of form and position)。
形位公差术语根据GB/T1182-2008 已改为新术语几何公差。
包括形状公差和位置公差。
任何零件都是由点、线、面构成的,这些点、线、面称为要素。
后零件的实际要素相对于理想要素总有误差,包括形状误差和位置误差。
这类误差影响机械产品的功能,设计时应规定相应的公差并按规定的标准符号标注在图样上。
20世纪50年代前后,工业化国家就有形位公差标准。
国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。
中国于1980年颁布形状和位置公差标准,其中包括检测规定。
形状公差和位置公差简称为形位公差。
下列图表有利于金粉更直观的了解其概念。
测量方法形状误差指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。
如:加工一根圆柱时,轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。
位置误差指零件上的结构要素在加工时可能产生的相对位置上的误差。
如:阶梯轴的各回转轴线可能有偏移等。
目前有一种高效测量各种形位误差的测量方法,就是可以直接利用数据采集仪连接各种指示,如百分表等,数据采集仪会自动读取测量数据并进行数据分析,无需人工测量跟数据分析,可以大大提高机械测量效率。
【金属加工微信,内容不错值得关注!】测量仪器:偏摆仪、百分表(或其他指示表)、数据采集仪测量原理:数据采集仪可从百分表中实时读取数据,并进行形位误差的计算与分析,各种形位误差计算公式嵌入数据采集仪软件中,不需要人工计算,提高测量的准确率。
形位公差的符号和图示大全形位公差加工后的零件不仅有尺寸公差,构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异,这种形状上的差异就是形状公差,而相互位置的差异就是位置公差,统称为形位公差tolerance of form and position;形位公差术语根据GB/T1182-2008 已改为新术语几何公差;包括形状公差和位置公差;任何零件都是由点、线、面构成的,这些点、线、面称为要素;后零件的实际要素相对于理想要素总有误差,包括形状误差和位置误差;这类误差影响机械产品的功能,设计时应规定相应的公差并按规定的标准符号标注在图样上;20世纪50年代前后,工业化国家就有形位公差标准;国际标准化组织ISO于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法;中国于1980年颁布形状和位置公差标准,其中包括检测规定;形状公差和位置公差简称为形位公差;下列图表有利于金粉更直观的了解其概念;测量方法形状误差指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差;如:加工一根圆柱时,轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等;位置误差指零件上的结构要素在加工时可能产生的相对位置上的误差;如:阶梯轴的各回转轴线可能有偏移等;目前有一种高效测量各种形位误差的测量方法,就是可以直接利用数据采集仪连接各种指示,如百分表等,数据采集仪会自动读取测量数据并进行数据分析,无需人工测量跟数据分析,可以大大提高机械测量效率;测量仪器:偏摆仪、百分表或其他指示表、数据采集仪测量原理:数据采集仪可从百分表中实时读取数据,并进行形位误差的计算与分析,各种形位误差计算公式嵌入数据采集仪软件中,不需要人工计算,提高测量的准确率;。
形位公差的定义和符号加工后的零件不仅有尺寸误差,构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异,这种形状上的差异就是形状误差,而相互位置的差异就是位置误差,统称为形位误差。
形位公差包括形状公差和位置公差。
任何零件都是由点、线、面构成的,这些点、线、面称为要素。
机械加工后零件的实际要素相对于理想要素总有误差,包括形状误差和位置误差。
这类误差影响机械产品的功能,设计时应规定相应的公差并按规定的标准符号标注在图样上。
20世纪50年代前后,工业化国家就有形位公差标准。
国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。
中国于1980年颁布形状和位置公差标准,其中包括检测规定。
形状公差和位置公差简称为形位公差(1)形状公差:构成零件的几何特征的点,线,面要素之间的实际形状相对与理想形状的允许变动量。
给出形状公差要求的要素称为被测要素。
(2)位置公差:零件上的点,线,面要素的实际位置相对与理想位置的允变动量。
用来确定被测要素位置的要素称为基准要素。
形位公差的研究对象是零件的几何要素,它是构成零件几何特征的点,线,面的统称.其分类及含义如下:(1)理想要素和实际要素具有几何学意义的要素称为理想要素.零件上实际存在的要素称为实际要素,通常都以测得要素代替实际要素.(2)被测要素和基准要素在零件设计图样上给出了形状或(和)位置公差的要素称为被测要素.用来确定被测要素的方向或(和)位置的要素,称为基准要素.(3)单一要素和关联要素给出了形状公差的要素称为单一要素.给出了位置公差的要素称为关联要素.(4)轮廓要素和中心要素由一个或几个表面形成的要素,称为轮廓要素.对称轮廓要素的中心点,中心线,中心面或回转表面的轴线,称为中心要素描述曲面尺寸准确度的主要指标为轮廓度误差,它是指被测实际轮廓相对于理想轮廓的变动情况。
自由曲面的加工精度是以其面轮廓度来测量的,是一种较难定义的几何要素,它不像一般规则几何要素那样,能用少量的参数给出精确定义,所以自由曲面加工精度的检验也变得较为复杂,主要表现在无法直接利用被测曲面本身作为测量基准,从而使测量结果中包含由于测量坐标系与设计坐标系不重合而造成的系统性误差测量方法:如果你针对的是点的话,你把它放在三坐标上就可以了。

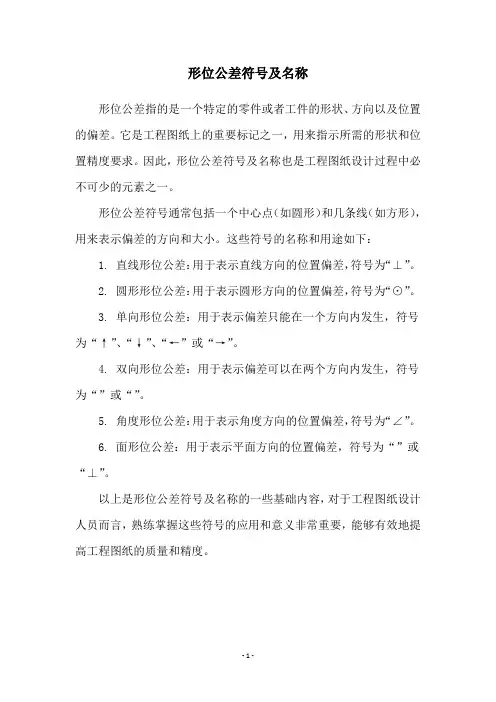

形位公差符号及名称
形位公差指的是一个特定的零件或者工件的形状、方向以及位置的偏差。
它是工程图纸上的重要标记之一,用来指示所需的形状和位置精度要求。
因此,形位公差符号及名称也是工程图纸设计过程中必不可少的元素之一。
形位公差符号通常包括一个中心点(如圆形)和几条线(如方形),用来表示偏差的方向和大小。
这些符号的名称和用途如下:
1. 直线形位公差:用于表示直线方向的位置偏差,符号为“⊥”。
2. 圆形形位公差:用于表示圆形方向的位置偏差,符号为“⊙”。
3. 单向形位公差:用于表示偏差只能在一个方向内发生,符号为“↑”、“↓”、“←”或“→”。
4. 双向形位公差:用于表示偏差可以在两个方向内发生,符号为“”或“”。
5. 角度形位公差:用于表示角度方向的位置偏差,符号为“∠”。
6. 面形位公差:用于表示平面方向的位置偏差,符号为“”或“⊥”。
以上是形位公差符号及名称的一些基础内容,对于工程图纸设计人员而言,熟练掌握这些符号的应用和意义非常重要,能够有效地提高工程图纸的质量和精度。
- 1 -。
14个形位公差符号形位公差是机械制造中用来描述零件几何形状和位置关系的一种技术规范。
在现代工业中,形位公差的应用非常广泛,对于确保产品的质量和性能至关重要。
本文将介绍14个常见的形位公差符号及其含义,希望能为读者提供一些初步的了解。
1. 平面度公差符号(⇒)平面度公差表示零件平面与参考面之间的偏差。
符号“⇒”用于表示。
平面度公差的数值越小,表示零件平面越平整。
2. 圆度公差符号(⭐)圆度公差表示圆形零件截面的圆度偏差。
符号“⭐”用于表示。
圆度公差的数值越小,表示零件截面的圆形越精确。
3. 圆柱度公差符号(⌢)圆柱度公差表示圆柱形零件的直径或者直线度偏差。
符号“⌢”用于表示。
圆柱度公差的数值越小,表示零件的直径或者直线度越准确。
4. 直线度公差符号(∴)直线度公差表示直线零件表面与参考直线之间的偏差。
符号“∴”用于表示。
直线度公差的数值越小,表示零件直线度越精确。
5. 垂直度公差符号(⊥)垂直度公差表示两个零件表面之间的垂直偏差。
符号“⊥”用于表示。
垂直度公差的数值越小,表示两个零件表面之间的垂直度越高。
6. 平行度公差符号(∥)平行度公差表示两个零件表面之间的平行偏差。
符号“∥”用于表示。
平行度公差的数值越小,表示两个零件表面之间的平行度越高。
7. 同轴度公差符号(⊙)同轴度公差表示零件轴线与参考轴线之间的偏差。
符号“⊙”用于表示。
同轴度公差的数值越小,表示零件轴线越精确。
8. 同心度公差符号(⥀)同心度公差表示两个圆形零件轴线之间的偏差。
符号“⥀”用于表示。
同心度公差的数值越小,表示两个圆形零件轴线越精确。
9. 全径公差符号(↔)全径公差表示圆形零件直径或者圆柱形零件长度的偏差。
符号“↔”用于表示。
全径公差的数值越小,表示零件的直径或者长度越准确。
10. 面平行性公差符号(||)面平行性公差表示两个平面之间的平行偏差。
符号“||”用于表示。
面平行性公差的数值越小,表示两个平面之间的平行度越高。
形位公差符号大全作为机加工老司机,你阅图无数,加工无数。
当我们说到“形位公差”,它是既理论又实际的专业知识,你对它有多了解呢?在生产中,如果我们对图纸标注的形位公差理解错误,就会使加工分析、加工结果与要求偏离,甚至带来严重后果。
今天,就让我们一起来系统了解14项形位公差。
先给大家看重点,下面这张表是国际统一化的14项形位公差符号,这非常重要哦。
1直线度直线度,即通常所说的平直程度,表示零件上的直线要素实际形状保持理想直线的状况。
直线度公差是实际线对理想直线所允许的最大变动量。
示例1:在给定平面内,公差带必须在距离为0.1mm的两平行直线间的区域。
示例2:在公差值前加注记号Φ、则公差带必须在直径0.08mm 的圆柱面内的区域。
2平面度平面度,即通常所说的平整程度,表示零件的平面要素实际形状,保持理想平面的状况。
平面度公差是实际表面对理想平面所允许的最大变动量。
示例:公差带是位于距离0.08mm的两个平行平面之间的区域。
3圆度圆度,即通常所说的圆整程度,表示零件上圆的要素实际形状与其中心保持等距的状况。
圆度公差是在同一截面上,实际圆对理想圆所允许的最大变动量。
示例:公差带必须在同一正截面上,半径差为公差值0.03mm的两个同心圆之间的区域。
4圆柱度圆柱度是表示零件上圆柱面外形轮廓上的各点,对其轴线保持等距状况。
圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。
示例:公差带是半径差为公差值0.1mm的两个同轴圆柱面之间的区域。
5线轮廓度线轮廓度是表示在零件的给定平面上,任意形状的曲线,保持其理想形状的状况。
线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。
示例:公差带是由包络一系列直径为公差0.04mm的圆的两包络线之间的区域。
诸圆的圆心位于具有理论正确几何形状的线上。
6面轮廓度面轮廓度是表示零件上的任意形状的曲面,保持其理想形状的状况。
面轮廓度公差是指非圆曲面的实际轮廓线,对理想轮廓面的允许变动量。
14项形位公差符号在工程图纸绘制中,形位公差符号是非常重要的一部分,对于制造工艺的实现和产品性能的保障有着重要的作用。
下面将具体介绍14项形位公差符号及其作用。
一、直线度公差符号(⌐)该符号表示直线的偏差限度。
在制造过程中,直线度公差符号可用于指明构件在直线的偏差限制内允许存在的最大偏差,从而保证装配和拆卸时的精度和有效性。
二、圆度公差符号(⇔)圆度公差符号表示的是元件的周长的偏差范围。
该符号通过指定圆的在径向和轴向的偏差限制,确定了元件周期性的轮廓线。
三、倾斜度公差符号(↗)该符号的作用是对元件的倾斜角度进行限制。
倾斜度公差符号通常用于指示元件的尺寸,如隔板和桥梁,因为这些元件的倾斜度会影响相关设备或结构的稳定性和安全性。
四、椭圆度公差符号(⥀)椭圆度公差符号用于表示椭圆体的精度。
该符号指示了压缩和伸展范围的最大值和最小值,从而确保椭圆体的轮廓线符合规范。
五、平面度公差符号(⊥)平面度公差符号是用于描述平面元件的偏差的符号。
该符号表示每个平面的最大偏差,通常用于指定平板或平面零件的制造要求,以确保表面与相邻表面的接触是均匀的。
六、圆柱度公差符号(⊙)圆柱度公差符号表示的是一个圆柱面的偏差范围。
该符号指示了圆柱面的半径范围和轴向的偏差,以确保轴线和轴向的偏差范围是符合要求的。
七、轴线度公差符号(↑)轴线度公差符号用于描述轴线的偏差。
该符号用于确定元件的轴向直线度,以确保轴线的几何形状和位置与设计要求相符。
八、同轴度公差符号(⊛)该符号是用于描述同轴性的公差符号。
同轴度公差符号用于测量轴之间的距离,以确保两个轴线之间的距离是一致的。
该符号是用于描述两点之间的距离公差的符号。
两点距离公差符号用于检测两个点之间的距离是否符合规格要求。
十、位置度公差符号(⊕)位置度公差符号用于描述元件的位置误差。
该符号表示元件的偏差限度和最大偏差量,确保元件可以正确地连接和对齐到其他元件。
十一、角度公差符号(⊿)该符号是用于描述元件的角度公差的符号。
形位公差的分类、项目、符号国家标准规定的形状公差的特征项目分为形状公差和位置公差两大类,共14个,它们的名称和符号如下表所示。
形位公差符号,分类特征项目符号分类特征项目符号形公差直瓯度—平行度//垂直度丄平面度口倾弭度圓度O *同轴度◎圆柱度Q对称度位置度线轮廓度9圆眺动/面轮廓度a全跳动r / /形位公差符号1」L00仍卜指引线」基准代号—形位公差数值h为图中字高形位公差的定义直线度-所有点都在一条直线上的情况,公差由两条平行线形成的区域来指定平面度-表面上所有的点都在一个平面上,公差由两个平行平面形成的区域来表示圆度-表面上所有点都在圆周上。
公差由两个同心圆限制的区域来指定。
圆柱度-旋转表面上的所有点都与公共轴等距。
圆柱公差制定了两个同心圆柱所形成的公差区域,此旋转表面必须在此区域中。
轮廓度-控制不规则的表面、线条、弧形或普通位面的定义公差方式。
轮廓可适用于单个线条元件或者零件的整个表面。
轮廓公差指定了沿着实际轮廓的唯一边界。
倾斜度-表面与轴处于指疋角度的情况(与数据平面或轴的角度不是90度)。
公差区域是由两个平行平面定义的,这两个平行平面与数据平面或轴成指定的基本角度。
垂直度-表面或轴与数据平面或轴成直角的情况。
垂直公差指定了下列情况之一:由垂直于数据平面或轴的两个平面定义的区域,或者由垂直与数据轴的两个平行平面所定义的区域。
平行度-表面与轴上所有点与数据平面或轴等距的情况。
平行度公差指定了下列情况之一: 平行于数据平面或轴的两个平面或线定义的区域,或者其轴平行于数据轴的圆柱公差区域。
同轴度- 旋转表面的所有交叉可组合元素的轴,是数据特征的公共轴。
同心度公差指定了其轴与数据轴一致的圆柱公差区域。
位置度- 位置度公差定义了允许其中中心轴或者中心平面偏离真正(理论上正确)位置的区域。
基本尺寸建立了从数据特征和相互关联的特征之间的真正位置。
位置误差是,特征与其正确位置间,总的可允许的位置偏移量。
