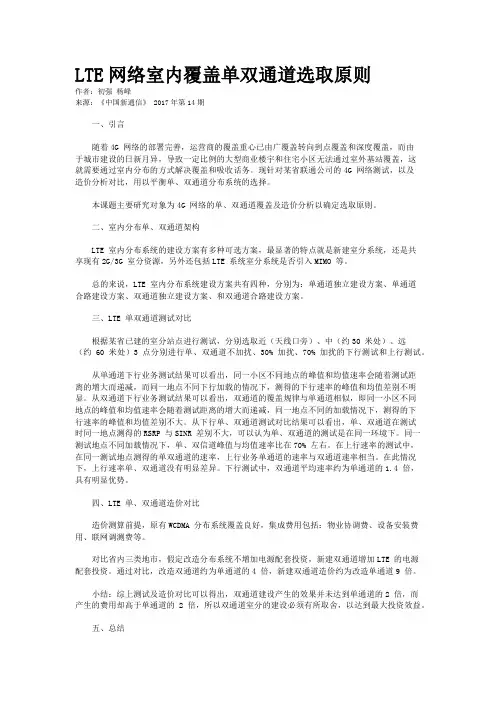

LTE网络室内覆盖单双通道选取原则作者:初强杨峰来源:《中国新通信》 2017年第14期一、引言随着4G 网络的部署完善,运营商的覆盖重心已由广覆盖转向到点覆盖和深度覆盖,而由于城市建设的日新月异,导致一定比例的大型商业楼宇和住宅小区无法通过室外基站覆盖,这就需要通过室内分布的方式解决覆盖和吸收话务。
现针对某省联通公司的4G 网络测试,以及造价分析对比,用以平衡单、双通道分布系统的选择。
本课题主要研究对象为4G 网络的单、双通道覆盖及造价分析以确定选取原则。
二、室内分布单、双通道架构LTE 室内分布系统的建设方案有多种可选方案,最显著的特点就是新建室分系统,还是共享现有2G/3G 室分资源,另外还包括LTE 系统室分系统是否引入MIMO 等。
总的来说,LTE 室内分布系统建设方案共有四种,分别为:单通道独立建设方案、单通道合路建设方案、双通道独立建设方案、和双通道合路建设方案。
三、LTE 单双通道测试对比根据某省已建的室分站点进行测试,分别选取近(天线口旁)、中(约30 米处)、远(约60 米处)3 点分别进行单、双通道不加扰、30% 加扰、70% 加扰的下行测试和上行测试。
从单通道下行业务测试结果可以看出,同一小区不同地点的峰值和均值速率会随着测试距离的增大而递减,而同一地点不同下行加载的情况下,测得的下行速率的峰值和均值差别不明显。
从双通道下行业务测试结果可以看出,双通道的覆盖规律与单通道相似,即同一小区不同地点的峰值和均值速率会随着测试距离的增大而递减,同一地点不同的加载情况下,测得的下行速率的峰值和均值差别不大。
从下行单、双通道测试对比结果可以看出,单、双通道在测试时同一地点测得的RSRP 与SINR 差别不大,可以认为单、双通道的测试是在同一环境下。
同一测试地点不同加载情况下,单、双信道峰值与均值速率比在70% 左右。
在上行速率的测试中,在同一测试地点测得的单双通道的速率,上行业务单通道的速率与双通道速率相当。
LTE室分系统单双流问题定位方法【问题现象】现网中有的室分系统设置为双流,但在实际测试时出现无法占用双流只能占用单流的现象。
【问题定位方法】方法一:修改扇区的天线模式,由“二发二收”修改为“一发一收”,先后设置“天线端口的端口号”为R0A和R0B,然后现场分别复测,规避室分双通道不平衡问题。
在做以下操作之前必须通过“LST CELL”、“LST SECTOR”、“LST CELLOP”查看小区信息,扇区信息,小区运营商信息。
以下操作以福营WE为例:1.查询福营WE的小区信息2.查询福营WE的扇区信息3.查询福营WE的小区运营商信息4.闭塞小区5.删除小区6.删除扇区7.添加扇区:(扇区的参数需要按照LST SECTOR中的信息填写)8.添加小区(小区参数需要按照LST CELL中的信息填写)9.添加cellop(cellop的参数需要按照LST CELLOP中的信息填写)方法二:闭塞RRU的某个通道:先后闭塞RRU的其中一个通道,然后现场分别测试,规避室分双通道不平衡问题。
1.查看RRU的发射通道:2.查看RRU的接收通道3.闭塞RRU其中的一个发射通道4.闭塞RRU其中的一个接收通道【问题分析】1.将站点设置为1T1R后,前台分别在设置R0A口和R0B口的环境下做经过室分系统跟不经过室分系统的对比测试,排查是否为RRU本身问题或者是室分系统问题。
2.通过闭塞RRU的其中一个通道,然后前台分别做经过室分系统跟不经过室分系统下的对比测试,排查是否为RRU本身问题或者是室分系统问题。
3.后台跟踪其RSSI情况:1)如果一个天线变化较大,另外一个不变化,一直都在-99dbm(低噪),重点就排查这条-99dbm的链路。
在做上行业务时,终端发射功率相对较高,基站侧肯定会有接收到有用信号,导致全带宽接收功率抬升;始终有一个稳定在-99dbm,表明这个通道没有接收到信号,可能链路存在问题:2)如果两个通道均变化,但一个变化大,一个变化小,则有可能是通道不平衡导致的,重点就要配置1T1R,分别看每个通道是否存在问题,同时观察每个通道下终端接收的RSRP的差异,如果RSRP差异过大,也就证明两个通道存在不平衡现象。

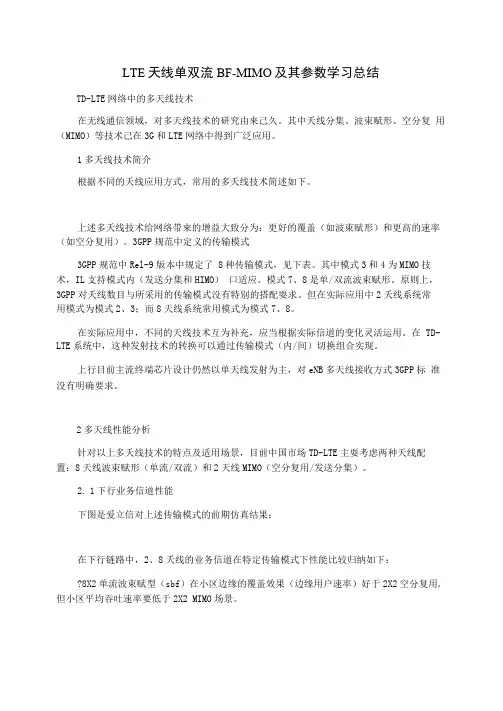

LTE天线单双流BF-MIMO及其参数学习总结TD-LTE网络中的多天线技术在无线通信领域,对多天线技术的研究由來己久。
其中夭线分集、波束赋形、空分复用(MIMO)等技术己在3G和LTE网络中得到广泛应用。
1多夭线技术简介根据不同的夭线应用方式,常用的多夭线技术简述如下。
上述多夭线技术给网络带來的增益大致分为:更好的覆盖(如波束赋形)和更高的速率(如空分复用)。
3GPP规范中定义的传输模式3GPP规范中Rel-9版本中规定了 8种传输模式,见下表。
其中模式3和4为MIMO技术,IL支持模式内(发送分集和HIMO)口适应。
模式7、8是单/双流波束赋形。
原则上,3GPP对夭线数目与所采用的传输模式没有特别的搭配耍求。
但在实际应用中2夭线系统常用模式为模式2、3;而8天线系统常用模式为模式7、8。
在实际应用中,不同的天线技术互为补充,应当根据实际信道的变化灵活运用。
在 TD-LTE系统中,这种发射技术的转换可以通过传输模式(内/间)切换组合实现。
上行目前主流终端芯片设计仍然以单天线发射为主,对eNB多天线接收方式3GPP标准没有明确要求。
2多天线性能分析针对以上多夭线技术的特点及适用场景,目前中国市场TD-LTE主耍考虑两种天线配置:8天线波束赋形(单流/双流)和2天线MIMO(空分复用/发送分集)。
2.1下行业务信道性能下图是爱立信对上述传输模式的前期仿真结果:在下行链路中,2、8夭线的业务信道在特定传输模式下性能比较归纳如下:?8X2单流波束赋型(sbf)在小区边缘的覆盖效果(边缘用户速率)好于2X2空分复用, 但小区平均吞吐速率要低于2X2 MIMO场景。
?8X2双流波束赋型(dbf)的边界速率要略好于2X2夭线空分复用。
对于小区平均吞叶速率,在正常负荷条件下,二者性能相当。
在高系统负荷条件下,8X2双流波束赋型(dbf) 增益较为明显。
在实际深圳外场测试中,测试场景为典型公路环境。
虽然站间距与城区环境相同,但无线传播条件更接近于郊区的特点,即空旷环境较多,信道相关性较强,有利T- 8 X线波束赋形技术。
室分问题定位思路1.分析思路根据室分问题,将问题分类,进行排查,并参考吞吐量排查指导书,排查告警、传输、配置方面的问题。
(告警、传输这些都是基础,务必要核查)RSRP覆盖是关键因素,室分系统SINR一般都不会太差,没有干扰.RSRP过高或者过低,都会对终端解调性能产生影响;RSRP过关后,再排查传输和来水量问题,防止FTP服务器或者传输导致的来水量不足导致的吞吐量异常;以上都没有问题后,对于双流室分,需要排查通道是否平衡;最后在所有问题都排查完,依然没有进展时,外接小天线进行对比测试,更直接的排出产品侧问题.2.覆盖类问题2.1. RSRP过高问题多个室分测试发现终端接收RSRP过高,(尤其是营业厅室分)会造成接收器件的削波,下载经常出现误码,有时很高,导致吞吐量下降。
2.1.1.案例1福营WE RSRP过高导致速率波动以下是福营WE营业厅测试数据:平均速率为32mbps,RSRP均值为—50.62dBm,SINR均值为29。
42dB,如下:➢下载速率图➢RSRP图➢SINR图2.1.2.案例2翠竹服营厅RSRP过高导致速率波动天线下方测试RSRP达到-50dB左右,下行速率波动较大,误码率较高移动到营业厅外进行测试2021-11-53页,共14页2.1.3.问题分析需要核对室分施工图纸,目前出现问题较多的是营业厅场景,室分规划RRU出口0。
1dBm,实际后台配置为12.2dBm,相差12dB,这就导致天线口功率过强。
2.1.4.解决方案单验时可让后台降低RS功率,双流室分最低可降低5dB,单流室分最低可降低7dB。
后续推动室分添加对应衰减器,务必保证天线下测试RSRP低于—60dBm同时对测试人员要求,测试点选择也需要符合这个标准,特殊情况可选择室分外进行测试。
2.2. RSRP过低问题一般来说问题是室分引入的较多。
排查产品侧问题跟踪RRU输出功率检测,如果输出功率正常,则基本可确认为室分系统问题。

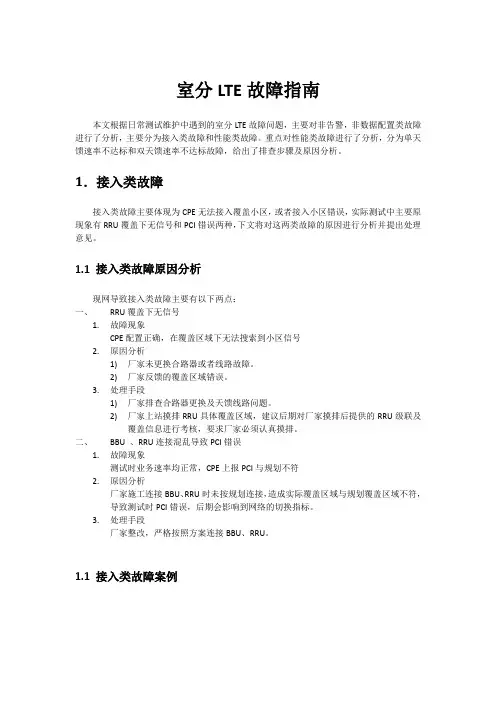

室分LTE故障指南本文根据日常测试维护中遇到的室分LTE故障问题,主要对非告警,非数据配置类故障进行了分析,主要分为接入类故障和性能类故障。
重点对性能类故障进行了分析,分为单天馈速率不达标和双天馈速率不达标故障,给出了排查步骤及原因分析。
1.接入类故障接入类故障主要体现为CPE无法接入覆盖小区,或者接入小区错误,实际测试中主要原现象有RRU覆盖下无信号和PCI错误两种,下文将对这两类故障的原因进行分析并提出处理意见。
1.1 接入类故障原因分析现网导致接入类故障主要有以下两点:一、RRU覆盖下无信号1.故障现象CPE配置正确,在覆盖区域下无法搜索到小区信号2.原因分析1)厂家未更换合路器或者线路故障。
2)厂家反馈的覆盖区域错误。
3.处理手段1)厂家排查合路器更换及天馈线路问题。
2)厂家上站摸排RRU具体覆盖区域,建议后期对厂家摸排后提供的RRU级联及覆盖信息进行考核,要求厂家必须认真摸排。
二、BBU 、RRU连接混乱导致PCI错误1.故障现象测试时业务速率均正常,CPE上报PCI与规划不符2.原因分析厂家施工连接BBU、RRU时未按规划连接,造成实际覆盖区域与规划覆盖区域不符,导致测试时PCI错误,后期会影响到网络的切换指标。
3.处理手段厂家整改,严格按照方案连接BBU、RRU。
1.1 接入类故障案例2.性能类故障2.1单天馈速率不达标LTE单天馈室分站点现网时隙配置为3:1,特殊子帧配比为3:9:2,在该配置下使用CPE (Cat3)测试时,单用户下载平均速率应在38Mbps以上,上传平均速率在7Mbps以上。
下文将给出对单天馈速率不达标站点的排查步骤,并对现网影响单天馈速率的主要原因进行分析。
2.1.1单天馈速率不达标排查步骤2.1.2单天馈速率不达标原因分析现网导致单天馈速率不达标的原因主要有以下三点:一、天线口输出功率过高1.故障现象:下载业务速率不稳定,一定时间维持在60Mbps左右,一定时间维持在10~15Mbps,互相跳换。
室分建设类型规划
1.2.1新建单双路原则
对于星级酒店、高档写字楼、大型会展中心、高校、交通枢纽等业务热点级别较高以及需进行业务演示的重点营业厅等重点场景优先建设双流系统。
对于非重点场景但所在区域的宏站小区数据流量较大(月均日流量达450MB 以上)的场景建议建设双流系统;
对于地下室(无人员聚集)、停车场、电梯等非重点区域,且潜在数据业务流量不高的场景不建议建设双流系统。
具体要求如下表。
1.2.2改造或升级单双路原则
有信源的,月平均日流量达300MB以上的进行双流改造;无信源的,应综合考虑人流量、主覆盖小区数据流量等因素,根据实际情况判断是否建设双流系统。
对于原TD-SCDMA的室分系统,RSCP>-80dBm的概率大于80%,可以升级改造为双流或单流,若原室分TD-SCDMA RSCP>-80dBm的概率小于80%,需要考虑规划为单流或改造原天馈后再新增一路成为双流站点。
双路室分建设中需要保证两路室分的功率差值控制在5dB以内,避免因功率不平衡而使终端仅可实现单路传输或频繁进行单双路切换导致下载速率低的现象。
一种高效的室分系统问题定位方法李连本,胡博,贾磊(中国移动通信集团陕西有限公司,西安 710077)摘 要 室分系统一直存在难监控、难定位的问题。
为了快速、全面地诊断LTE室分小区的问题原因,并为LTE室分小区的优化提供指导和参考,本文提出了一种基于MR电平分布的室分定界方法,并进一步结合多维数据完成问题原因的定位,有效地提升了室分系统的问题识别和定位效率。
通过现网的验证,该方法准确率达80%。
关键词 LTE;室分小区;测量电平;性能分析中图分类号 TN929.5 文献标识码 A 文章编号 1008-5599(2019)04-0055-06收稿日期:2018-08-09随着4G 网络飞速发展,室外部分已基本实现全面覆盖,根据数据统计显示,90%以上的移动数据业务发生在室内,室内覆盖的性能将直接影响运营商的客户体验及其收益,如何提高LTE 室内覆盖质量成为运营商的重要课题之一。
而LTE 高频段组网,空间传播损耗和穿透损耗相对更大,更不利于室内深度覆盖,4G 室内深度覆盖问题成为了当前4G 网络覆盖的主要短板。
当前4G 网络大量使用分布系统进行室内的网络覆盖,而分布系统又大量使用无源器件,包括馈线、功分器、合路器等,无法有效监控,使得现网室分问题难发现、难定位。
1 室分整治现状现阶段室分系统的问题缺乏规范有效的问题发现和定位的方法,当前问题的发现方法主要依靠以下几种方法。
(1)现场测试:通过人工现场进行信号测试发现分布系统存在问题,但耗时耗力且效率很低。
(2)故障告警或零流量:主要是当LTE 小区出现显示告警或小区流量为零时才能发现室分问题,对于局部问题或者隐性故障无法识别。
(3)用户投诉:当用户投诉时已经使用户对网络产生了不满,无法满足问题发现的时效性。
而对于室分系统的定位,则主要依靠人力现场逐段、逐个器件进行筛查,效率低下。
因此,为满足当下室分整治的时效性、高效率等需求,亟需采取一套新的方法提高室分问题发现和定位的效率。

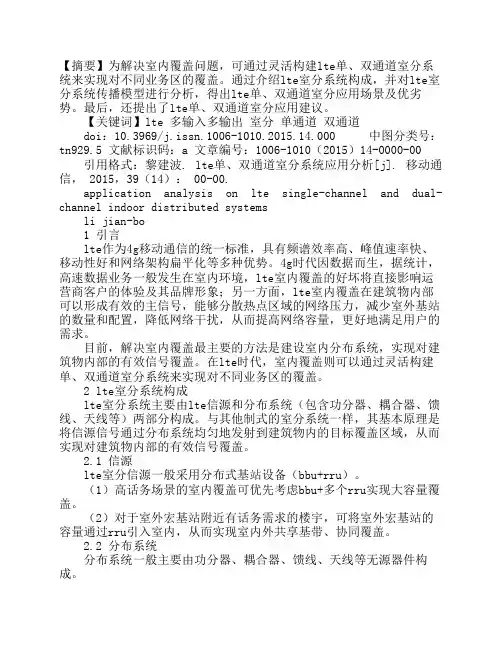

【摘要】为解决室内覆盖问题,可通过灵活构建lte单、双通道室分系统来实现对不同业务区的覆盖。
通过介绍lte室分系统构成,并对lte室分系统传播模型进行分析,得出lte单、双通道室分应用场景及优劣势。
最后,还提出了lte单、双通道室分应用建议。
【关键词】lte 多输入多输出 室分 单通道 双通道 doi:10.3969/j.issn.1006-1010.2015.14.000 中图分类号:tn929.5 文献标识码:a 文章编号:1006-1010(2015)14-0000-00 引用格式:黎建波. lte单、双通道室分系统应用分析[j]. 移动通信, 2015,39(14): 00-00. application analysis on lte single-channel and dual-channel indoor distributed systems li jian-bo 1 引言 lte作为4g移动通信的统一标准,具有频谱效率高、峰值速率快、移动性好和网络架构扁平化等多种优势。
4g时代因数据而生,据统计,高速数据业务一般发生在室内环境,lte室内覆盖的好坏将直接影响运营商客户的体验及其品牌形象;另一方面,lte室内覆盖在建筑物内部可以形成有效的主信号,能够分散热点区域的网络压力,减少室外基站的数量和配置,降低网络干扰,从而提高网络容量,更好地满足用户的需求。
目前,解决室内覆盖最主要的方法是建设室内分布系统,实现对建筑物内部的有效信号覆盖。
在lte时代,室内覆盖则可以通过灵活构建单、双通道室分系统来实现对不同业务区的覆盖。
2 lte室分系统构成 lte室分系统主要由lte信源和分布系统(包含功分器、耦合器、馈线、天线等)两部分构成。
与其他制式的室分系统一样,其基本原理是将信源信号通过分布系统均匀地发射到建筑物内的目标覆盖区域,从而实现对建筑物内部的有效信号覆盖。
2.1 信源 lte室分信源一般采用分布式基站设备(bbu+rru)。
题1:TD-LTE 室分系统中天线口功率一般设计为多大?LTE 室分天线口功率一般设置在10-15dBm(总功率)范围内,具体应该按照实际场景及站点特点来区分:1.对于地下室、商场等空旷区域或天线已经入户的等场景建议天线口功率设置在下限10dBm 左右;2.对于天线只能布放在走廊且结构较为复杂或者层高6 米左右的场景建议天线口功率设置在上限15dBm 左右;3.对于WLAN 受干扰场景可适当降低LTE 功率要求。
问题2:在LTE 室分系统合路建设中应该注意哪些问题?在LTE 室分系统合路建设中应该注意以下几点:1. 原有天线布放密度是否满足LTE 的覆盖需求,如果不符合则需要进行适当的改造增加天线进行覆盖;2. 原有天线、耦合器、合路器等器件是否满足LTE 的频段要求,特别需要检查站点的WLAN 合路器,重点关注合路器件的WLAN 系统与LTE 系统隔离度指标;3. 核对站点的天线口功率是否能满足LTE 的覆盖要求,特别是和GSM 合路的站点,由于二者的频段差异较大,前端和末端间相差能达到6-7dB(由于频段差异,100 米馈线900M 频段和2400M 频段的损耗相差5dB,末端天线至前端馈线长度达100-150米的话,功率损耗相差将达到6-7dB),这就需要在两个系统间取得一个相对的平衡点。
问题3:什么是LTE 室分系统中的鸳鸯线,会造成什么影响?LTE 室分系统中的鸳鸯线是指在双路建设的系统中,覆盖同一区域两路分布系统接的不是同一RRU 的两个通道,可参考下图所示:鸳鸯线会造成以下影响:●鸳鸯线导致覆盖同一区域的两路系统不是同一种信号,将导致不能实现空分复用的功能,影响系统的峰值性能;●鸳鸯线导致同一区域由两种不同且强度相近的信号进行覆盖,将导致该区域无主控小区,同频干扰严重,表现为SINR 值较低,且频繁切换。
问题4:LTE 的室分单双路建设对哪些指标有影响?各种时隙配比、MIMO 模式、终端能力等级下的速率是多少?TD-LTE 采用时分双工、上下行同频,上行无线信道质量可参考下行无线信道质量。
LTE室分问题解决方案汇总-中兴目录1 单双流问题解决方案...................................................................... .. (2)1.1 LTE双流简介 ..................................................................... .. (2)1.2 单双流后台验证流程 ..................................................................... .. (2)1.3 单双流前台验证流程 ..................................................................... .. (2)1.4 合路器不支持LTE频段 ..................................................................... (3)1.5 RRU(R8972 M192023)只能走单流 ..................................................................... . (4)1.6 42 覆盖不达标处理解决方案...................................................................... (4)2.1 测试发现无信号解决方案 ..................................................................... (4)2.2 弱覆盖解决方案 ..................................................................... . (4)2.3 RSCP好SINR低解决方案 ..................................................................... ...................... 4 3 速率不达标解决方案...................................................................... .. (5)3.1 速率不达标问题处理流程 ..................................................................... ........................ 5 4 外泄不达标解决方案...................................................................... .. (5)5 切换常见问题...................................................................... .. (5)1 单双流问题解决方案1.1 LTE双流简介随着室分系统的建设加速,越来越多的室分站点需要进行及时的测试和验证。
LTE室分单流速率不达标问题分析【故障类别】LTE网优【关键字】单流室分峰值速率不达标【现象描述】小区峰值速率徘徊在47Mbps左右,无法突破50Mbps的验收标准,之前试验网单流室分峰值速率能轻松突破55Mbps,需要进行问题定位。
【问题分析】所测室分站点,好点测试时,峰值速率虽然没有达到50Mbps的验收标准,但速率平稳,在47Mbps上下小幅浮动。
考虑到之前存在较多因核心网操作导致速率异常问题的经验,首先想到进行空口灌包测试,排查是否空口问题,如灌包速率仍然较低,可考虑通过核查无线侧相关参数配置,进一步进行定位分析。
【处理过程】1. 功率参数核查:因此次单验之前,唯一修改的参数是小区参考信号功率,由9.2修改至12.2,故第一想到是否与此有关。
进一步分析发现,功率仅对小区覆盖及小区容量有影响:导频功率越大,UE接收RSRP越大,小区覆盖半径越大;导频功率越大,在基站总功率不变的情况下,数据RE 功率将降低,会导致系统的容量下降,不会影响到峰值速率,这点从现场测试情况来看,也完全吻合。
对比参考功率分别为9.2与12.2情况,现场测试速率没有明显变化,排除功率问题。
2. 空口灌包测试:利用网管,通过配置基站业务IP与终端获取的目的IP,从基站侧对前台测试终端进行灌包,发现峰值速率仍然没有变化,在47Mbps左右,与业务下载测试吻合,故定位空口侧存在问题,开始逐步排查无线参数设置。
3. 参数对比核查:根据试验网单通道站点峰值速率能轻松突破55Mbps的情况,对比核查新开站点与试验网站点参数配置情况,发现:PDCCH算法参数中,PDCCH占用的OFDM初始符号数,因为基站版本升级,由之前默认的次数1,变化至目前默认的次数3,修改至试验网默认次数1后,速率提升至55Mbps以上,问题定位结束。
4. 进一步验证:通过对比测试不同的PDCCH符号数,配合打开及关闭动态调整开关,分别验证:(符号数3+动态调整开)、(符号数3+动态调整关)、(符号数1+动态调整开)、(符号数1+动态调整关)4种情形下,对应峰值速率值,发现:(符号数1+动态调整关),峰值速率最高,为55.27Mbps ,(符号数3+动态调整关)峰值速率最低,为46.96Mbps,反向证明前期问题室分站点单验峰值速率正常。
LTE室分整改开展模式建议方案及经验分享一、LTE室分概述此次交流主要着眼于研究已经建成的LTE室分网络存在的性能问题,给出室分网络建设优化的建议,供即将开展的大规模LTE室分网络建设借鉴。
我公司首先对可能存在的问题做理论分析,其次是在现网存在的室分问题做的排查,最后根据排查问题的经验,给出建设建议。
1、多系统室分规划基本原理(一)LTE室内覆盖,一般和GSM\WCDMA\WLAN系统合路,需考虑同步覆盖:例如LTE和WCDMA合路共用天馈分布系统,两者边缘覆盖场景同时满足规范要求。
同步覆盖性能良好:同时满足两者边缘覆盖指标,设备功率利用率好同步覆盖性能不好:某一系统边缘覆盖指标差,边缘用户业务性能差;或某一个系统边缘覆盖指标过强,设备功率利用率差!2、多系统室分规划基本原理(二)频段差异导致信号在馈线传输损耗、空间传播和遮挡损耗不一致,将影响两者同步覆盖性能,也将影响LTE室分覆盖建设方案。
馈线损耗(每百米)式2、分场景原则双路改造能成倍提高室分小区的吞吐率,但改造成本大、难度高,应根据实际需求进行选择3、新建组网方案(1)、新建SISO模式主要用于用户少、容量要求低的场景,如小型楼宇、停车场等,建议新建单路DAS实现LTE SISO 。
组网注意事项:a)、信源功率是否足够;b)、上下行时隙配比;c)、若室内有其他系统,注意TD-LTE天线点位需要足各系统干扰抑制的隔离度,特别是与WLAN的干扰。
(2)、新建MIMO模式主要用于用户多、容量要求高、施工容易等场景,如大型商务楼宇、大型商场、机场、地铁等,采用两个单极化全向吸顶天线或双极化全向吸顶天线(3)、“2G/3G单DAS→ LTE单DAS”改造方案已有室分系统中存在许多比较陈旧的楼宇,系统改造已经非常困难,或者物业不允许再对楼宇进行改造,这种情况占90%以上,LTE引入只能利用现有的单路室分系统。
LTE根据现有DAS系统的设计可以选择在主干或者平层跟现有系统进行合路。
双流室分案例分析报告作者:莫浩然所在省:湖南关键字:WLAN合路器、RRU、故障、传输、双流、平衡性专业:无线网,本地网,ENODEB设备类型:ENODEB设备型号:DB3900软件版本:V100R008C00SPC1001.故障描述2015年4月份开始,益阳移动工程部对LTE室分站点进行验收,验收好点要求:RSRP>-85dBm,SINR>22dB。
CQT测试:单路下载速率≥40Mbps,上传速率>7Mbps;双路下载速率>80Mbps,上传速率>7Mbps。
步测:单路平均下载速率≥Mbps,平均上传速率>6Mbps;双路平均下载速率>45Mbps,平均上传速率>6Mbps。
验收测试期间发现很多问题,尤其是双流室分场景只有单流的速率。
2.故障诊断益阳市市移动是双流场景,WLAN独立分布,也是POI合路系统。
测试发现:双流信号很不稳定,下载速率无法达到验收标准。
如下图:该小区RRU的2个端口分别接POI TX和POI RX,先闭塞POI RX通道,连接POI TX 通道,进行测试RSRP -75dbm,下载速率,下载速率比较稳定,如下图:但相同地点闭塞POI TX通道,连接POI RX链路进行测试,RSRP电平值-85dBm左右,下载速率44M,很不稳定,如下图:两条链路电平差值约10dB,这样信号好的链路(-74dbm)对与信号差的链路(-85dbm)形成相互干扰,只有单流的速率。
3.解决措施通过排查楼层分布系统,发现在RX链路上有二级合路器,怀疑该合路器性能异常,通过更换合路器,两条链路RSPR都在-70~-80dBm左右,测试平均速率达到,如下图:4.预防、监控措施双流室分场景往往是在以前单流室分的基础上新增1路室分系统建设而成,这样先前的单流室分由于使用时间较长,存在老化或设计缺陷,与新建的1路室分达不到链路平衡,造成了双流场景只有单流的速率,双流站点两个通道的平衡性要求电平差值在5db以内,否则速率不达标可以判定为两条链路不平衡,需进行室分整改。
单双流1、关于流的一些定义1、流指的是数据流,数据传输的一种形式,而“单双流”是指有多少路数据在同时传输。
2、RI(RankIndicator),秩指示,用来指示PDCSH有效的数据层数。
如果秩为1,代表只能传一路独立的信号;秩为2,代表能同时传两路独立的信号。
如在TM3模式下,可根据RI的数值判断UE的单双流状态。
若RI=1,UE处于单流的传输状态;若RI=2,UE处于双流的传输状态。
3、CQI(ChannelQualityIndicator),信道质量指示。
CQI用来反映下行PDSCH的信道质量,用0-15来表示,15表示信道质量最好。
UE会上发CQI给eNodeB,eNodeB得到CQI值后会判断当前的PDSCH信道条件从而调度PDSCH。
4、双流是否启动,是由终端上报的CQI决定的,而终端上报的CQI又是由SINR值决定,所以优化单双流最关键的是进行SINR值的优化。
2、怎样看是否运用到双流:1、华为的前台测试软件Probe可以看到是否运用双流,具体如下:(1)radioparameters窗口,从传输模式(transmissionmode)可以看,tm3为双流,tm1、tm2和tm7只支持单流。
(2)还可以在mcs窗口观察,窗口内有两列数字;当两列数字都不为0时,则说明是双流;当左边一列的不全为零,右边的一边全为0,则说明是单流。
(3)还可以通过RANKSINR来判断,如果是单流的话,则SINR值对应的是RANK1SINR项有显示;如里是双流的话,RANK1SINR、RANK2SINR项都有显示。
2、后台网管可以通过查天线收发模式配置,一发一收就是单流,两发两收是双流。
3.什么是多天线多天线技术是一种统称,可根据不同的实现方式分为普通天线传输、分集传输、MIMO空间复用和波束赋形。
eNodeB不但能支持多天线接收,还支持多天线发射,而UE暂只能支持多天线接收,不支持多天线发射。
(1)普通的单天线传输,数据流只有一路,所以是单流;(2)分集传输,虽然有多路数据在传输,但两路数据流传输的顺序不同,传输的内容相同,所以对用户来讲,还是单流,只是提高了数据传输的有效性;(3)MIMO空间复用利用多个天线,同时传输不同的内容,对于用户来说,相当于一次有多路数据流,所以称为双流;空分复用一般运用在一定的高SINR环境中。
td-lte单双流单双流1、关于流的一些定义1、流指的是数据流,数据传输的一种形式,而“单双流”是指有多少路数据在同时传输。
2、RI(RankIndicator),秩指示,用来指示PDCSH有效的数据层数。
如果秩为1,代表只能传一路独立的信号;秩为2,代表能同时传两路独立的信号。
如在TM3模式下,可根据RI的数值判断UE的单双流状态。
若RI=1,UE处于单流的传输状态;若RI=2,UE处于双流的传输状态。
3、CQI(ChannelQualityIndicator),信道质量指示。
CQI用来反映下行PDSCH的信道质量,用0-15来表示,15表示信道质量最好。
UE会上发CQI给eNodeB,eNodeB得到CQI值后会判断当前的PDSCH信道条件从而调度PDSCH。
4、双流是否启动,是由终端上报的CQI决定的,而终端上报的CQI又是由SINR值决定,所以优化单双流最关键的是进行SINR值的优化。
2、怎样看是否运用到双流:1、华为的前台测试软件Probe可以看到是否运用双流,具体如下:(1)radioparameter窗口,从传输模式(tranmiionmode)可以看,tm3为双流,tm1、tm2和tm7只支持单流。
(2)还可以在mc窗口观察,窗口内有两列数字;当两列数字都不为0时,则说明是双流;当左边一列的不全为零,右边的一边全为0,则说明是单流。
(3)还可以通过RANKSINR来判断,如果是单流的话,则SINR值对应的是RANK1SINR项有显示;如里是双流的话,RANK1SINR、RANK2SINR项都有显示。
2、后台网管可以通过查天线收发模式配置,一发一收就是单流,两发两收是双流。
3.什么是多天线多天线技术是一种统称,可根据不同的实现方式分为普通天线传输、分集传输、MIMO空间复用和波束赋形。
eNodeB不但能支持多天线接收,还支持多天线发射,而UE暂只能支持多天线接收,不支持多天线发射。
LTE相关故障定位指导书一、常用维测手段1)基本原则硬件问题原则:通过下电复位、拔插单板操作,解决的问题,不用更换单板,不需返板分析,可以继续使用。
1、基带板问题三板斧:1、使用下电、上电命令(OPR BRDPWR)复位单板;2、复位主控板(RST BRD);3、拔插单板及换板。
2、主控板问题三板斧:1、复位主控板;2、拔插主控板;3、更换主控板3、RRU问题三板斧:1、光功率仪测试RRU端收发光功率;2、下电、再上电;3、更换RRU4、光模块问题三板斧:1、同好的光模块(带光纤)交叉验证;2、更换光模块或光纤;3、复位两端设备及更换设备。
2)指示灯状态与含义风扇板指示灯说明二、典型问题2.1主控板相关问题1 主区版本不可用告警故障说明:基站有主区和备区两个存储区域,主区用于存放系统当前运行的软件版本,备区用于存放上一个软件版本。
当网元启动过程中,出现主区软件版本不完整或者为空,或者无法识别主区软件时,产生此告警。
处理对策:1、检查备区版本是否正常:执行MML命令LST SOFTWARE查询网元软件版本,根据版本状态判断备区版本是否可用。
若备区可用,并且版本号同主区版本一致,激活备区版本2、重新下载基站软件,并激活。
3、若连续3次下载单板软件都失败,请更换主控板。
4、重新下载并激活软件后,若故障仍然还在,请联系华为研发分析。
问题2 单板硬件故障告警故障说明:主控板出现这个告警的情况较少,常见的故障主要是电源、时钟异常或关键器件自检和加载失败。
处理对策:1、对单板进行下电复位操作。
2、拔插单板,看故障是否解决。
3、将单板插入其它槽位测试,确认是否有相同故障,若更换槽位后单板无故障,那故障可能是软件异常引起,可排除单板硬件故障。
4、提取主控板一键式日志,发送给研发分析。
5、更换主控板。
问题3 板间CANBUS通信异常告警故障说明:CANBUS是一种总线,用于管理基站设备。
当主控板无法通过CANBUS与单板进行通信时,产生此告警。

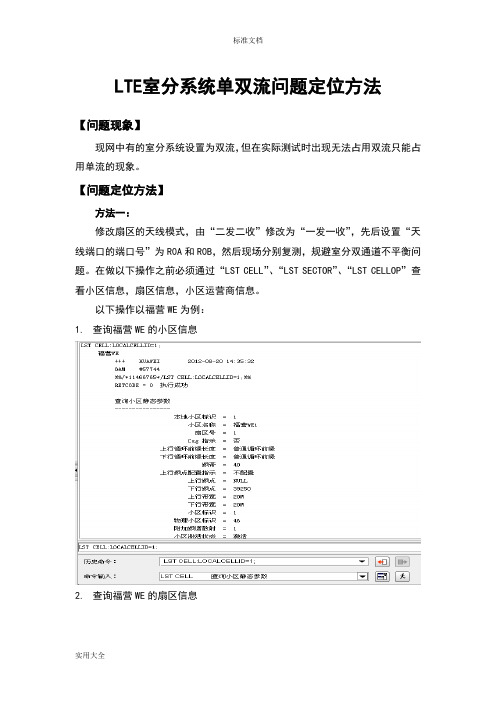

LTE室分系统单双流问题定位方法
【问题现象】
现网中有的室分系统设置为双流,但在实际测试时出现无法占用双流只能占用单流的现象。
【问题定位方法】
方法一:
修改扇区的天线模式,由“二发二收”修改为“一发一收”,先后设置“天线端口的端口号”为R0A和R0B,然后现场分别复测,规避室分双通道不平衡问题。
在做以下操作之前必须通过“LST CELL”、“LST SECTOR”、“LST CELLOP”查看小区信息,扇区信息,小区运营商信息。
以下操作以福营WE为例:
1.查询福营WE的小区信息
2.查询福营WE的扇区信息
3.查询福营WE的小区运营商信息
4.闭塞小区
5.删除小区
6.删除扇区
7.添加扇区:(扇区的参数需要按照LST SECTOR中的信息填写)
8.添加小区(小区参数需要按照LST CELL中的信息填写)
9.添加cellop(cellop的参数需要按照LST CELLOP中的信息填写)
方法二:
闭塞RRU的某个通道:先后闭塞RRU的其中一个通道,然后现场分别测试,规避室分双通道不平衡问题。
1.查看RRU的发射通道:
2.查看RRU的接收通道
3.闭塞RRU其中的一个发射通道
4.闭塞RRU其中的一个接收通道
【问题分析】
1.将站点设置为1T1R后,前台分别在设置R0A口和R0B口的环境下做经过室
分系统跟不经过室分系统的对比测试,排查是否为RRU本身问题或者是室分系统问题。
2.通过闭塞RRU的其中一个通道,然后前台分别做经过室分系统跟不经过室分
系统下的对比测试,排查是否为RRU本身问题或者是室分系统问题。
3.后台跟踪其RSSI情况:
1)如果一个天线变化较大,另外一个不变化,一直都在-99dbm(低噪),重点就
排查这条-99dbm的链路。
在做上行业务时,终端发射功率相对较高,基站侧肯定会有接收到有用信号,导致全带宽接收功率抬升;始终有一个稳定在-99dbm,表明这个通道没有接收
到信号,可能链路存在问题:
2)如果两个通道均变化,但一个变化大,一个变化小,则有可能是通道不平衡
导致的,重点就要配置1T1R,分别看每个通道是否存在问题,同时观察每个通道下终端接收的RSRP的差异,如果RSRP差异过大,也就证明两个通道存在不平衡现象。
原因:理论上两个通道的损耗应该是基本接近,但在同样的终端发射功率下,RRU不同端口接收到的RSSI差异较大,则有可能是两个通道损耗不
同导致的。
3)分别跟踪在R0A口和R0B口环境下的有用户RSSI情况,如下图在R0A口环
境下的RSSI在-85~-99之间波动,而在R0B口环境下的RSSI一直都在-99,很明显R0B信道没有接收到信号,该链路可能存在问题,需联系室分厂家协
助处理:
【总结】
针对现网中的双流系统的室分站点无法占用到双流,只能占用到单流的情
况,可将站点配置了单流(1T1R)或者闭塞RRU的某个通道,然后前台分别测试对比及后台跟踪其RSSI,结合前后台的情况排查是否为RRU的问题或者是室分问题导致的。
