XX移动TD-LTE室分优化指导手册目录前言 (1)第一章室分系统网络质量评估体系 (2)第二章MR弱覆盖 (9)2.1 整治流程 (9)2.2 流程分析 (10)2.3 典型案例 (15)2.3.1 肥西中医院老楼弱覆盖—无源器件故障 (15)2.3.2 蜀鑫路营业厅信号泄漏—信号外泄 (17)第三章高重定向 (19)3.1 整治流程 (19)3.2 流程分析 (20)3.3 典型案例 (23)3.3.1 工商行政大楼---分布系统问题 (23)3.3.3 某地XX大市场服装世界—经纬度错误 (25)3.3.2 七里塘镇营业厅—邻区问题 (27)第四章CSFB低回落 (30)4.1 整治流程 (30)4.2 流程分析 (31)4.3 典型案例 (35)4.3.1 XX万通汽车专修学院—经纬度偏差导致 (35)4.3.2 恒盛豪庭二期—深度覆盖不足 (36)4.3.3 星光天地2-- 4G/2G覆盖不同步 (37)第五章零流量 (40)5.1 整治流程 (40)5.2 流程分析 (41)5.3 典型案例 (44)5.3.1 某地生态酒店 (44)第六章室分小区参数优化 (46)6.1 功控参数 (46)6.1.2 原理 (47)6.1.3 涉及参数 (49)6.1.4 验证方案 (50)6.1.5 验证结果 (50)6.1.6 结论 (51)6.2 基于室分泄漏的异频切换 (51)6.2.1 测试背景 (51)6.2.2 测试情况 (52)6.3 测试结论 (53)后记 (55)附录：室分经纬度异常定位方法 (56)前言TD-LTE网络是中国移动新建设的4G网络，TD-LTE室分是对4G网络的必要补充。

对数据业务的承载能力而言，目前某地GSM室分小区流量占比14.25%，TD-SCDMA室分小区流量占比25.92%，LTE室分小区日流量占全网比例已高达28.61%，4G室分已正在发挥不可替代的作用。

安徽移动TD-LTE室分优化指导手册安徽移动网络部2014年10月目录前言TD-LTE网络是中国移动新建设的4G网络，TD-LTE室分是对4G网络的必要补充。

对数据业务的承载能力而言，目前合肥GSM室分小区流量占比14.25%，TD-SCDMA室分小区流量占比25.92%，LTE室分小区日流量占全网比例已高达28.61%，4G室分已正在发挥不可替代的作用。

TD-LTE网络面临两方面挑战:高频段和高期望。

市场用户对TD-LTE网络具有较高的期望，要求TD-LTE网络可以为用户提供较高的数据传输速率，而目前使用的D/E频段由于频率较高，覆盖能力特别是深度覆盖能力不足。

由于用户更多在室内进行业务，室内覆盖质量尤其重要。

4G时代网络优化亟待以道路指标为主向以室内深度覆盖为主转变。

建设模式上，LTE与2G、3G合路是实现LTE室内覆盖最主要的方式，网络改造带来的二次施工对施工工艺相对也较高。

本手册借助安徽移动合肥室分专项优化项目，总结各类LTE网络室分问题，在构建TD-LTE网络质量评估体系的同时形成问题排查定位的方法，为4G室分优化提供指导意见，改进优化效率，提升全网LTE室分网络质量。

第一章室分系统网络质量评估体系以合肥为例，7月份区室分网络各项关键性能指标如下：容量、语音、数据四个维度，共分为6类室分小区：弱覆盖（测试）、MR 弱覆盖、高重定向、零流量、低回落成功率和低速率（测试）。

➢MR弱覆盖室分小区终端在业务态下5120ms周期上报一次订阅的MR数据，采用MR （MeasurementReport，测量报告）工具处理所采集的测量数据可用于全网无线环境的评价，代替大量的例行路测和定点测试，节约运维成本。

以用户实际发生通话时的测量报告来评价网络，较路测和定点测量更有针对性，还能对这些采集的数据进行挖掘，分析用户的行为模式、在小区中的分布等信息，方便制定网络优化策略。

根据合肥现网MR采集数据结合集团规范室分弱覆盖定义要求，综合现场摸排测试情况，暂定MR弱覆盖室分小区为：采样点数>1000且小于-105dbm采样点比例>40%。

室分的建设及性能优化手册目录1.概述 (3)2.设备配置参数 (3)3.TD-LTE室内覆盖指标要求 (3)4.TD-LTE室分覆盖性能 (4)4.1拉远能力 (4)4.2覆盖能力 (7)5.室内工程建设性能比较 (8)5.1 MIMO通道功率差对性能影响 (9)5.2单/双极化天线性能比较 (11)5.3 MIMO天线间距对性能影响 (13)6. TD-LTE与异系统相互影响 (16)6.1 TD-LTE与2G/3G系统相互影响 (16)6.2 TD-LTE与Wlan系统相互影响 (20)7. 室内多小区组网性能分析 (27)7.1同层组网性能 (27)7.2异层组网性能 (28)8. 总结 (31)9. 参考资料 (33)1.概述本文从TD-LTE系统的覆盖、工程方案、室内组网以及和其他系统相互影响等角度，分析不同环境及配置时的网络性能变化，为今后的TD-LTE室内分布建设提供参考。

2.设备配置参数表 2.1 设备参数配置表3.TD-LTE室内覆盖指标要求TD-LTE室内覆盖系统按照以下技术指标要求进行建设：(一)覆盖指标要求要求在建设室内分布的覆盖区域内满足RSRP > -105dBm的概率大于90％；(二)承载速率目标1.小区吞吐量在室内分布支持MIMO情况下，室内单小区采用20MHz组网时，要求单小区平均吞吐量满足DL 30Mbps/UL 8Mbps；采用单小区10MHz、双频点异频组网时，要求单小区平均吞吐量满足DL 15Mbps/UL 4Mbps。

2.边缘速率室内覆盖站（E频段）：同频网络、20MHz 、10用户同时接入，小区边缘用户速率约1Mbps/250Kbps。

(三)误块率目标值（BLER Target）数据业务为10%。

(四)业务质量指标无线接通率：基本目标>95%；挑战目标>97%掉线率：基本目标<4%；挑战目标<2%系统内切换成功率：基本目标>95%；挑战目标>97%(五)室内信号的外泄要求室内覆盖信号应尽可能少地泄漏到室外，要求室外10米处应满足RSRP≤-110dBm 或室内小区外泄的RSRP比室外主小区RSRP低10dB（当建筑物距离道路不足10米时，以道路靠建筑一侧作为参考点）。

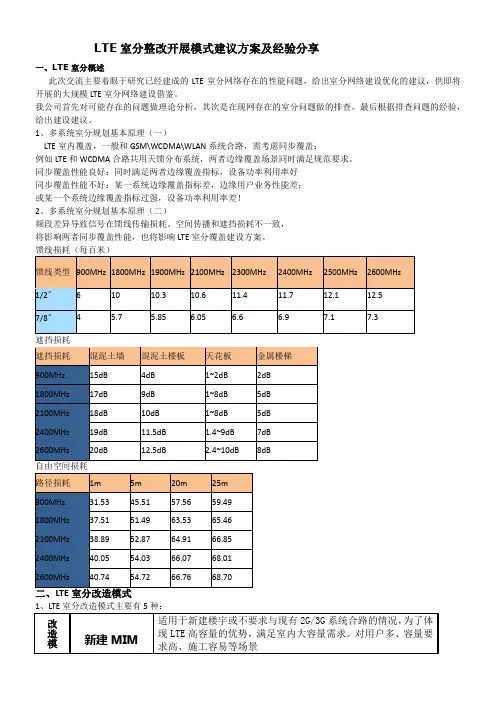

LTE室分整改开展模式建议方案及经验分享一、LTE室分概述此次交流主要着眼于研究已经建成的LTE室分网络存在的性能问题，给出室分网络建设优化的建议，供即将开展的大规模LTE室分网络建设借鉴。

我公司首先对可能存在的问题做理论分析，其次是在现网存在的室分问题做的排查，最后根据排查问题的经验，给出建设建议。

1、多系统室分规划基本原理（一）LTE室内覆盖，一般和GSM\WCDMA\WLAN系统合路，需考虑同步覆盖：例如LTE和WCDMA合路共用天馈分布系统，两者边缘覆盖场景同时满足规范要求。

同步覆盖性能良好：同时满足两者边缘覆盖指标，设备功率利用率好同步覆盖性能不好：某一系统边缘覆盖指标差，边缘用户业务性能差；或某一个系统边缘覆盖指标过强，设备功率利用率差！2、多系统室分规划基本原理（二）频段差异导致信号在馈线传输损耗、空间传播和遮挡损耗不一致，将影响两者同步覆盖性能，也将影响LTE室分覆盖建设方案。

馈线损耗（每百米）式2、分场景原则双路改造能成倍提高室分小区的吞吐率，但改造成本大、难度高，应根据实际需求进行选择3、新建组网方案（1）、新建SISO模式主要用于用户少、容量要求低的场景，如小型楼宇、停车场等，建议新建单路DAS实现LTE SISO 。

组网注意事项:a)、信源功率是否足够;b)、上下行时隙配比；c)、若室内有其他系统，注意TD-LTE天线点位需要足各系统干扰抑制的隔离度，特别是与WLAN的干扰。

（2）、新建MIMO模式主要用于用户多、容量要求高、施工容易等场景，如大型商务楼宇、大型商场、机场、地铁等，采用两个单极化全向吸顶天线或双极化全向吸顶天线（3）、“2G/3G单DAS→ LTE单DAS”改造方案已有室分系统中存在许多比较陈旧的楼宇，系统改造已经非常困难，或者物业不允许再对楼宇进行改造，这种情况占90%以上，LTE引入只能利用现有的单路室分系统。

LTE根据现有DAS系统的设计可以选择在主干或者平层跟现有系统进行合路。

TD-LTE室分建设方式分析及建议摘要：随着互联网发展，LTE逐渐变成了承载高速数据业务的网络。

有研究表明70%以上的手机业务在室内进行，这也就导致90%以上的高速数据在室内产生。

由此可见，建设TD-LTE室分是发展LTE网络的重要内容。

在建设TD-LTE室分的过程中，选择最合适的建设方式，是从业人员需要注意的重要问题，选择最优的建设方式，有利于充分利用资源，提高网络性能。

所以，本文对TD-LTE室分建设方式分析及建议进行探讨。

关键词：TD-LTE；室分建设；分析及建议一、TD-LTE室分建设基本原则TD-LTE室分也就是分时长期演进室分，TD-LTE的建设主要需要遵守四个方而的原则，具体如下：1、选择最优室内分布系统建设TD-LTE室分需要综合多方而因素进行考量，需要考虑影响室内分布效果的关键原因，主要有网络改造的难度、新建网络难度、网络资源的使用、资金投入的情况以及网络自身性能等多种元素，综合这些元素进行系统的分析和考虑，确定出达到最佳效果，最适合的室分系统建设方式。

另外，还需要在建设过程中，注意让TD-LTE特点凸显出来，保证网络具备优秀的质量，这样就能最大程度上避免由此带来的损失，或者给用户带来了不良的影响。

在这个过程中，需要注意降低改造过程中给网络造成的影响，避免影响到网络安全性能以及稳定性能，保证改造过程中，不会给现有网络造成损害。

2、实现室内室外一体化覆盖在建设过程中，需要保证室分系统具备良好性能，能够尽量扩大覆盖率，让室内区域得到良好的覆盖效果。

同时还要对室内的网络信号进行控制，避免室内网络信号强度过高，给室外的信号造成影响，给室外的用户造成干扰，这也是建设室分的重要原则之一。

三、TD-LTE室分建设方式分析1、单路建设方式在TD-LTE室分系统建设方式中，单路建设是比较简单的一种，单路建设也就是指通过合路器单纯的建设，使用原有单路分布系统。

也就是说，在TD-LTE室分系统的建设过程中，需要和其他系统一同使用原有室分系统。

LTE室分系统及优化重点介绍LTE室分系统是指在LTE（Long Term Evolution）蜂窝网络中，通过合理布置室内天线系统，提高网络容量和覆盖范围的一种技术手段。

室分系统的优化是指在已经布置室分系统的基础上，通过分析和调整系统参数，改善系统性能，提高用户体验。

下面将重点介绍LTE室分系统的原理及优化重点。

1.LTE室分系统原理LTE室分系统主要包括室内天线、馈线、耦合器、功分器、分布器等设备。

室内天线通过馈线连接到室外天线，将室外信号输入到室内，提供良好的信号覆盖。

室内天线系统可以分为室内宽带分布系统（DAS）和室内小区分布系统（IBS），前者适用于大型场所，后者适用于中小型场所。

2.LTE室分系统优化重点（1）天线布置优化：合理布置室内天线是保证室分系统良好性能的基础。

需要对场所进行勘测，确定天线的位置和数量，以实现最佳的信号覆盖和均衡。

在确定天线位置时，应尽量避免与障碍物（如墙壁、柱子等）的遮挡，确保信号能够覆盖到每个终端设备。

（2）馈线和分布器优化：馈线和分布器的质量直接影响到室分系统的性能。

应使用低损耗、低干扰的馈线和分布器，减少信号衰减和干扰。

此外，还应注意馈线的走向和安装质量，避免出现折弯、互相交叉等情况，以保证信号的正常传输。

（3）功分器和耦合器优化：功分器和耦合器是LTE室分系统中的关键设备，能够实现信号的分配和合并。

在优化过程中，应确保功分器和耦合器的分配比例合适，以保证每个天线接收到均衡的信号质量。

同时，还应根据实际需求选取合适的功分器和耦合器，以提高系统性能。

（4）频率和功率规划优化：在室分系统中，频率和功率的规划是优化的重点。

应根据实际情况选择合适的频段和功率，以提高网络容量和覆盖范围。

在频率规划方面，应避免频段重叠和邻频干扰，以保证信号质量。

在功率规划方面，应注意平衡各个天线的功率，避免强弱不均，以提高网络覆盖效果。

（5）参数调整优化：LTE室分系统的优化还包括对系统参数的调整。

LTE室分覆盖及速率优化指导书一、概述目前成都LTE网络正处于大规模的建设阶段，由于LTE室分站点的单站验证只针对信源部分，未对分布系统的覆盖及业务情况进行全面的验证测试，为保证室分站点健康入网并交维，在站点单验完成之后，由LTE专项室分优化组对站点进行遍历性的测试，测试内容包括覆盖、上传下载速率、切换等。

在LTE室分优化过程中，常见的网络问题有弱覆盖、上传下载速率不达标、干扰、切换重选等。

由于室分系统的复杂性，这些问题不仅与站点的规划设计及工程建设质量有关，同时与设备性能、参数设置等密不可分。

LTE室分优化人员需要有全面的规划、建设、优化、维护等相关基础，要能读懂站点的设计图纸，了解站点覆盖范围、组网、小区划分以及工程参数等，在此基础上，通过现场测试数据、后台话统指标及其他优化工具等进行综合分析，得出站点现存的问题，并针对这些问题给出相应的解决措施。

二、测试规范及标准三、覆盖及速率优化手段3.1 覆盖优化3.1.1简述LTE网络一般场景要求边缘场强大于-105dBm，VIP场景要求边缘场强大于-95dBm。

如果部分区域存在弱覆盖，室内用户的终端接收电平过低，会导致上传下载速率低，易切换等现象。

覆盖问题不仅与系统的频率、灵敏度、功率等有关系，与室分网络的规划设计、工程质量、地理因素、电磁环境等也有直接的关系。

3.1.2优化思路1.全楼弱覆盖1)主设备故障可以通过告警查询载频板和RRU是否存在故障，对故障设备进行处理。

2)信源功率通过设计方案中系统原理图，分析信源功率的设置是否满足覆盖需求。

如果满足，查询信源发射功率是否按功率设置；如果不满足，重新设计，并调整信源发射功率。

3)合路器及主干部分如果上述原因均已排除，则重点检查RRU到主干部分，包括合路器、电桥、前两个功率分配器以及连接这些器件的馈头制作工艺等。

2.若干楼层弱覆盖1)通过设计方案中系统原理图，确定弱覆盖楼层对应天馈部分。

2)如果这几个楼层是由同一个RRU或者直放站所覆盖，则查询并调整信源发射功率。

天津LTE室分系统内切换策略及优化---郊县优化室王健中国电信天津分公司网络优化中心二零一四年六月目录1引言3 2LTE切换及重选策略3 2.1.现网室分构造3 2.2.E-UTRAN中切换事件5 2.3.E-UTRAN中异频重选5 3室内外切换测试目标及方法5 3.1.测试环境5 3.2.测试计划6 4切换参数测试实验及结果7 4.1.第一轮切换-默认A2+A3参数7 4.2.第二轮切换-引入A4事件8 4.3.第三轮切换-修改A2，A4门限9 4.4.第四轮切换-修改A2，A4门限9 4.5.切换效果对比10 5重选参数测试实验及结果11 5.1.重选参数配置11 5.2.参数测试结果11 6方案总结及建议121 引言室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案。

其原理是利用室内覆盖式天馈系统将基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

LTE建网初期采用同频组网方式，考虑到大量的数据业务都发生在室内，而室内用户及可能位于小区的切换边缘，导致用户使用时出现吞吐率降低、业务质量感受差等问题，为了保证室内用户业务的边缘速率，，可以采用室内室外异频组网方式改善室内用户场景覆盖，该方式虽然牺牲了频率资源，但是提升了边缘业务的性能。

目前室分小区的新建可以解决建筑内部深度覆盖的需求，但同时室分的建设也意味着话务分担和用户业务吸收，为了保证能够在分布信号覆盖良好的情况下，建立一套室内外切换的参数体系，特此进行了此次的一个室内外参数切换验证，通过室内-室外两个不同方向采用不同的切换参数已达到在室内能够稳定占用室分信号的要求。

2 LTE切换及重选策略在UE第一次进入RRC Connected状态时，基站侧下发第一条RRC Reconfiguration消息中给UE配置切换测量事件。

当UE移向邻小区时，UE测得邻小区的信号强度与服务小区的信号强度，满足测量事件的上报，发送测量报告给服务小区，服务小区向最强邻区请求切换资源，最强邻区启动接纳控制，允许进入则切换，否则询问次强邻区。

LTE网络优化包括优化项目启动、单站验证、RF优化、KPI优化和网络验收等环节。

单站验证是指保证每个小区的正常工作，验证内容包括正常接入、好中差点吞吐量在正常范围。

RF优化用于保证网络中的无线信号覆盖，并解决因RF 原因导致的业务问题。

RF优化一般以簇为单位进行优化，RF优化主要参考路测数据，RF分区优化时，各个区域之间的网络边缘也需要关注和优化。

KPI优化包括对路测数据的分析和对话统数据的分析，用于弥补RF优化时没有兼顾的无线网络问题。

通过KPI优化，解决网络中存在的各种接入失败、掉线、切换失败等与业务相关的问题。

LTE和2G/3G网络优化的比较LTE网络优化与2G/3G优化思想相通，同样关注网络的覆盖、容量、质量等情况，通过覆盖调整、干扰调整、参数调整、故障处理等各种网络优化手段达到网络动态平衡，提高网络质量，保证用户感知。

LTE与2G/3G系统不同，导致系统优化中重选、接入、切换等各种过程涉及参数不同。

LTE系统的干扰与2G/3G系统的干扰来源也有较大不同，需要通过不同手段规避。

LTE的小区容量会随着小区覆盖增大逐步减小，优化需关注覆盖与容量间的平衡。

LTE性能严重依赖于SINR，吞吐量会随SINR变差迅速降低。

由于同频组网，为提高LTE性能，主服务区范围比2G/3G要求更严格。

LTE网络优化内容LTE优化内容主要包括PCI优化、干扰排查、覆盖优化、邻区优化、系统参数优化。

PCI优化PCI干扰容易出现掉线、下载速率慢等问题。

PCI优化需要遵循以下三大原则：PCI复用至少间隔4层以上小区，大于5倍的小区半径;同一个小区的所有邻区列表中不能有相同的PCI;邻区导频位置尽量错开，即相邻小区模3后的余数不同。

干扰排查根据干扰源的不同，干扰分为两大类。

一类为内部干扰，包括GPS跑偏、设备隐性故障、天馈系统故障等。

另一类为外部干扰，包括杂散干扰、阻塞干扰、互调干扰。

覆盖优化常见的网络覆盖问题是由于过覆盖、欠覆盖或覆盖不平衡造成的，进而造成较低的接入成功率、较高的掉线率、较低的切换成功率以及较低的下载速率。
