移动室分系统常见问题处理方法

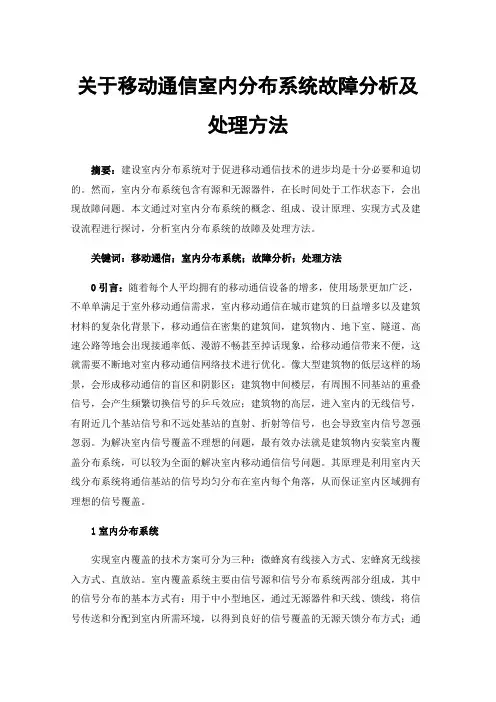

关于移动通信室内分布系统故障分析及处理方法摘要：建设室内分布系统对于促进移动通信技术的进步均是十分必要和迫切的。

然而，室内分布系统包含有源和无源器件，在长时间处于工作状态下，会出现故障问题。

本文通过对室内分布系统的概念、组成、设计原理、实现方式及建设流程进行探讨，分析室内分布系统的故障及处理方法。

关键词：移动通信；室内分布系统；故障分析；处理方法0引言：随着每个人平均拥有的移动通信设备的增多，使用场景更加广泛，不单单满足于室外移动通信需求，室内移动通信在城市建筑的日益增多以及建筑材料的复杂化背景下，移动通信在密集的建筑间，建筑物内、地下室、隧道、高速公路等地会出现接通率低、漫游不畅甚至掉话现象，给移动通信带来不便，这就需要不断地对室内移动通信网络技术进行优化。

像大型建筑物的低层这样的场景，会形成移动通信的盲区和阴影区；建筑物中间楼层，有周围不同基站的重叠信号，会产生频繁切换信号的乒乓效应；建筑物的高层，进入室内的无线信号，有附近几个基站信号和不远处基站的直射、折射等信号，也会导致室内信号忽强忽弱。

为解决室内信号覆盖不理想的问题，最有效办法就是建筑物内安装室内覆盖分布系统，可以较为全面的解决室内移动通信信号问题。

其原理是利用室内天线分布系统将通信基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

1室内分布系统实现室内覆盖的技术方案可分为三种：微蜂窝有线接入方式、宏蜂窝无线接入方式、直放站。

室内覆盖系统主要由信号源和信号分布系统两部分组成，其中的信号分布的基本方式有：用于中小型地区，通过无源器件和天线、馈线，将信号传送和分配到室内所需环境，以得到良好的信号覆盖的无源天馈分布方式；通过有源器件(有源集线器、有源放大器、有源功分器、有源天线等)和天馈线进行信号放大和分配的有源分布方式；主要利用光纤来进行信号分布的光纤分布方式；适用于隧道、地铁、长廊等地形，信号源通过泄漏电缆传输信号，并通过电缆外导体的一系列开口，在外导体上产生表面电流，从而在电缆开口处横截面上形成电磁场，这些开口就相当于一系列的天线起到信号的发射和接收作用的泄漏电缆分布方式。

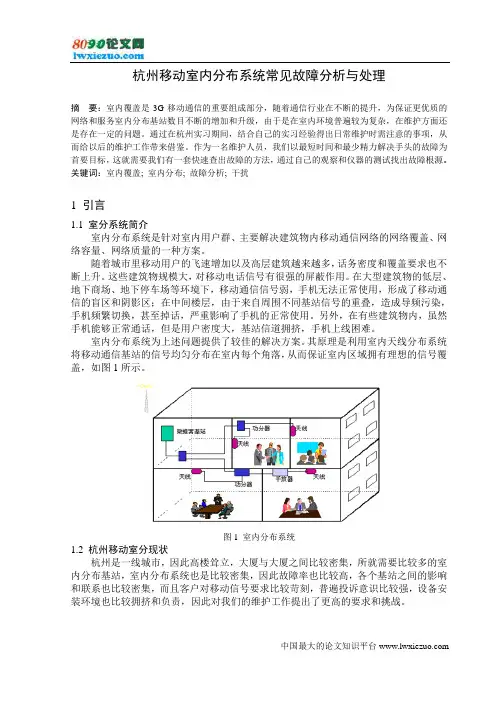

杭州移动室内分布系统常见故障分析与处理摘要：室内覆盖是3G移动通信的重要组成部分，随着通信行业在不断的提升，为保证更优质的网络和服务室内分布基站数目不断的增加和升级，由于是在室内环境普遍较为复杂，在维护方面还是存在一定的问题。

通过在杭州实习期间，结合自己的实习经验得出日常维护时需注意的事项，从而给以后的维护工作带来借鉴。

作为一名维护人员，我们以最短时间和最少精力解决手头的故障为首要目标，这就需要我们有一套快速查出故障的方法，通过自己的观察和仪器的测试找出故障根源。

关键词：室内覆盖; 室内分布; 故障分析; 干扰1 引言1.1 室分系统简介室内分布系统是针对室内用户群、主要解决建筑物内移动通信网络的网络覆盖、网络容量、网络质量的一种方案。

随着城市里移动用户的飞速增加以及高层建筑越来越多，话务密度和覆盖要求也不断上升。

这些建筑物规模大，对移动电话信号有很强的屏蔽作用。

在大型建筑物的低层、地下商场、地下停车场等环境下，移动通信信号弱，手机无法正常使用，形成了移动通信的盲区和阴影区；在中间楼层，由于来自周围不同基站信号的重叠，造成导频污染，手机频繁切换，甚至掉话，严重影响了手机的正常使用。

另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度大，基站信道拥挤，手机上线困难。

室内分布系统为上述问题提供了较佳的解决方案。

其原理是利用室内天线分布系统将移动通信基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖，如图1所示。

图1 室内分布系统1.2 杭州移动室分现状杭州是一线城市，因此高楼耸立，大厦与大厦之间比较密集，所就需要比较多的室内分布基站，室内分布系统也是比较密集，因此故障率也比较高，各个基站之间的影响和联系也比较密集，而且客户对移动信号要求比较苛刻，普遍投诉意识比较强，设备安装环境也比较拥挤和负责，因此对我们的维护工作提出了更高的要求和挑战。

2 常见故障分析2.1 硬件故障室内分布由于其工作的特殊性,其硬件故障类型基本分为2大类：一类为主设备故障（包括宏蜂窝、微蜂窝直放站机、干线放大机）；另一类为分布天馈系统故障。

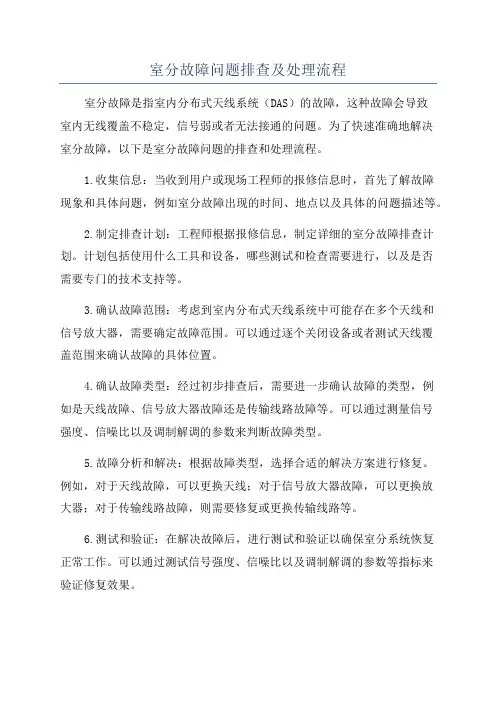

室分故障问题排查及处理流程室分故障是指室内分布式天线系统（DAS）的故障，这种故障会导致室内无线覆盖不稳定，信号弱或者无法接通的问题。

为了快速准确地解决室分故障，以下是室分故障问题的排查和处理流程。

1.收集信息：当收到用户或现场工程师的报修信息时，首先了解故障现象和具体问题，例如室分故障出现的时间、地点以及具体的问题描述等。

2.制定排查计划：工程师根据报修信息，制定详细的室分故障排查计划。

计划包括使用什么工具和设备，哪些测试和检查需要进行，以及是否需要专门的技术支持等。

3.确认故障范围：考虑到室内分布式天线系统中可能存在多个天线和信号放大器，需要确定故障范围。

可以通过逐个关闭设备或者测试天线覆盖范围来确认故障的具体位置。

4.确认故障类型：经过初步排查后，需要进一步确认故障的类型，例如是天线故障、信号放大器故障还是传输线路故障等。

可以通过测量信号强度、信噪比以及调制解调的参数来判断故障类型。

5.故障分析和解决：根据故障类型，选择合适的解决方案进行修复。

例如，对于天线故障，可以更换天线；对于信号放大器故障，可以更换放大器；对于传输线路故障，则需要修复或更换传输线路等。

6.测试和验证：在解决故障后，进行测试和验证以确保室分系统恢复正常工作。

可以通过测试信号强度、信噪比以及调制解调的参数等指标来验证修复效果。

7.故障记录和报告：对于解决的室分故障，需要进行故障记录和报告，包括故障发生的原因、解决方案和修复效果等。

这些记录和报告可以作为故障排查和修复的经验总结，以便日后参考。

8.值得注意的是，在排查和处理室分故障时，需要保证工程师具备相关的技术知识和经验，熟悉室分系统的工作原理和故障排查方法。

同时，也需要配备合适的工具和设备，以便进行各项测试和修复工作。

总之，室分故障问题的排查和处理流程包括收集信息、制定排查计划、确认故障范围、确认故障类型、故障分析和解决、测试和验证、故障记录和报告等步骤。

通过严谨的排查和有效的处理，可以迅速恢复室分系统的正常工作，提高用户满意度。

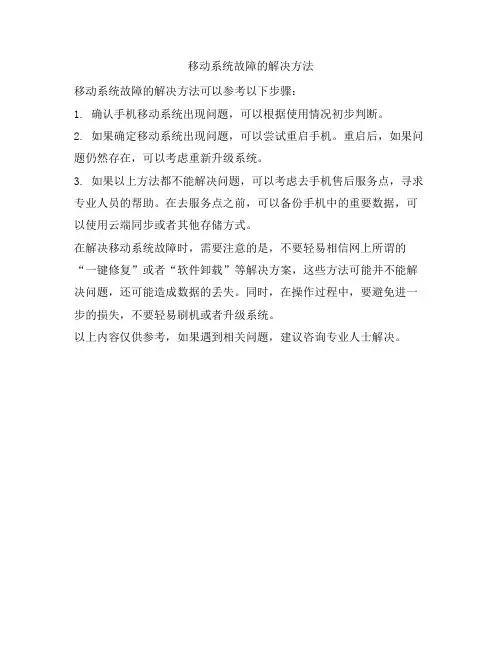

移动系统故障的解决方法
移动系统故障的解决方法可以参考以下步骤：
1. 确认手机移动系统出现问题，可以根据使用情况初步判断。

2. 如果确定移动系统出现问题，可以尝试重启手机。

重启后，如果问题仍然存在，可以考虑重新升级系统。

3. 如果以上方法都不能解决问题，可以考虑去手机售后服务点，寻求专业人员的帮助。

在去服务点之前，可以备份手机中的重要数据，可以使用云端同步或者其他存储方式。

在解决移动系统故障时，需要注意的是，不要轻易相信网上所谓的“一键修复”或者“软件卸载”等解决方案，这些方法可能并不能解决问题，还可能造成数据的丢失。

同时，在操作过程中，要避免进一步的损失，不要轻易刷机或者升级系统。

以上内容仅供参考，如果遇到相关问题，建议咨询专业人士解决。

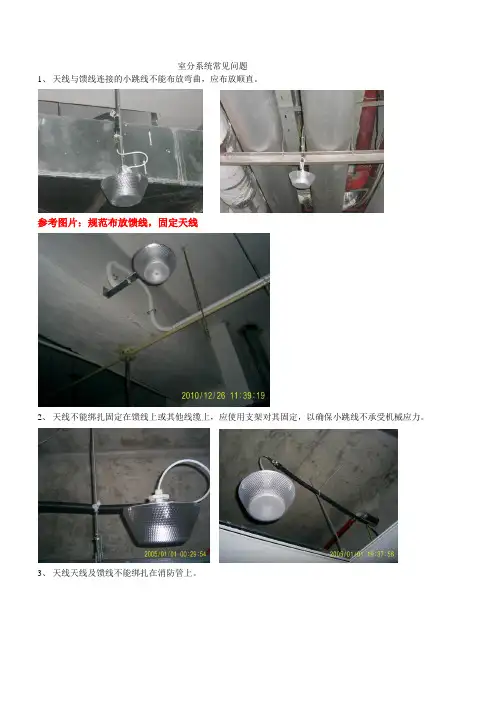

室分系统常见问题
1、天线与馈线连接的小跳线不能布放弯曲，应布放顺直。

参考图片：规范布放馈线，固定天线
2、天线不能绑扎固定在馈线上或其他线缆上，应使用支架对其固定，以确保小跳线不承受机械应力。

3、天线天线及馈线不能绑扎在消防管上。

4、在吊顶内布放的馈线要绑扎固定，不能随意散落在吊顶面上。

5、馈线（转）接头应用电工胶布包裹。

6、标签应贴在馈线正面易于看到的地方（便于维护），做到字迹清晰，并用透明胶带固定。

7、馈线进出线槽、孔洞处要套管保护。

（尤其与锋利面接触处应做保护处理）
8、PVC管与软管衔接处应用胶布包裹。

9、馈线布放应遵循平直，美观的原则。

10、天线安装位置不合理，应伸出墙面，避免墙体遮挡影响信号覆盖。

天线应与其它运营商的天线保持一定距离，避免干扰
11、馈线应固定牢靠。

12、馈线绑扎在吊挂吊杆上时，吊杆下方应装有防脱落螺帽等支撑物，已避免馈线受重力影响下滑。

13、室外馈线应做套管保护，且不能绑扎在避雷带上。

14、馈线布放中不能有交叉缠绕现象。

15、器件应做可靠固定，不能悬空布放；器件应标识有明晰的路由标签。

16、馈线弯曲半径太小，易造成驻波比增大；馈线应遵循就近就短原则。

题1：TD-LTE 室分系统中天线口功率一般设计为多大？LTE 室分天线口功率一般设置在10-15dBm（总功率）范围内，具体应该按照实际场景及站点特点来区分：1.对于地下室、商场等空旷区域或天线已经入户的等场景建议天线口功率设置在下限10dBm 左右；2.对于天线只能布放在走廊且结构较为复杂或者层高6 米左右的场景建议天线口功率设置在上限15dBm 左右；3.对于WLAN 受干扰场景可适当降低LTE 功率要求。

问题2：在LTE 室分系统合路建设中应该注意哪些问题？在LTE 室分系统合路建设中应该注意以下几点：1. 原有天线布放密度是否满足LTE 的覆盖需求，如果不符合则需要进行适当的改造增加天线进行覆盖；2. 原有天线、耦合器、合路器等器件是否满足LTE 的频段要求，特别需要检查站点的WLAN 合路器，重点关注合路器件的WLAN 系统与LTE 系统隔离度指标；3. 核对站点的天线口功率是否能满足LTE 的覆盖要求，特别是和GSM 合路的站点，由于二者的频段差异较大，前端和末端间相差能达到6-7dB（由于频段差异，100 米馈线900M 频段和2400M 频段的损耗相差5dB，末端天线至前端馈线长度达100-150米的话，功率损耗相差将达到6-7dB），这就需要在两个系统间取得一个相对的平衡点。

问题3：什么是LTE 室分系统中的鸳鸯线，会造成什么影响？LTE 室分系统中的鸳鸯线是指在双路建设的系统中，覆盖同一区域两路分布系统接的不是同一RRU 的两个通道，可参考下图所示：鸳鸯线会造成以下影响：●鸳鸯线导致覆盖同一区域的两路系统不是同一种信号，将导致不能实现空分复用的功能，影响系统的峰值性能；●鸳鸯线导致同一区域由两种不同且强度相近的信号进行覆盖，将导致该区域无主控小区，同频干扰严重，表现为SINR 值较低，且频繁切换。

问题4：LTE 的室分单双路建设对哪些指标有影响？各种时隙配比、MIMO 模式、终端能力等级下的速率是多少?TD-LTE 采用时分双工、上下行同频，上行无线信道质量可参考下行无线信道质量。

5g室分故障案例
5G室分故障案例分析
一、故障现象
在5G网络覆盖区域内，部分用户反映上网速度慢，且信号时有时无。

二、故障分析
1. 信号干扰：由于5G频段较高，容易受到外界干扰，如其他无线信号、金属物等。

此外，同一区域内多个5G基站也可能产生相互干扰。

2. 设备故障：可能是由于5G基站设备故障或传输线路故障，导致信号不稳定。

3. 用户数量过多：如果同一区域内的5G用户数量过多，可能会导致网络拥堵，影响上网速度。

三、故障排除
1. 检查基站设备：检查基站设备是否正常运行，传输线路是否出现故障。

2. 调整频段：尝试调整频段，降低干扰。

例如，将频段调整至低频段，可以有效减少外界干扰。

3. 优化网络：对网络进行优化，如调整基站参数、增加基站密度等，以提高网络覆盖和稳定性。

4. 检查用户终端：检查用户终端是否正常工作，如手机、电脑等。

四、总结
5G室分故障可能由多种原因引起，需要综合考虑设备、网络环境、用户数量等多方面因素。

在故障排除过程中，应遵循由易到难的原则，逐步排查问题所在，最终找到解决方案。

同时，也需要不断优化网络环境，提高5G网络覆盖和稳定性。

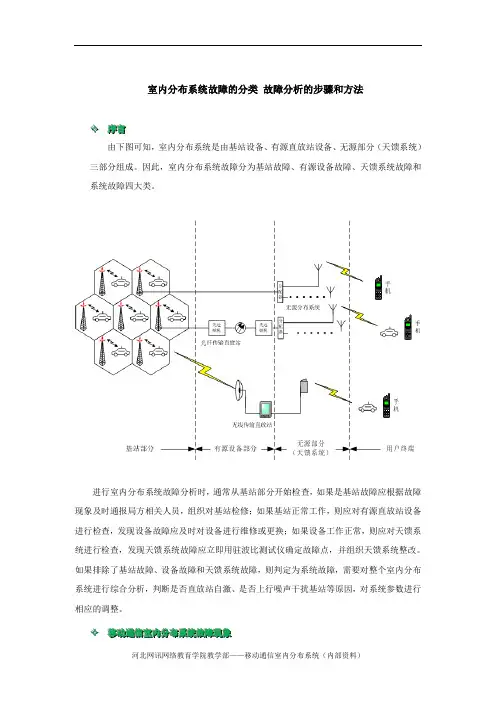

室内分布系统故障的分类 故障分析的步骤和方法✧✧ 序序言言由下图可知，室内分布系统是由基站设备、有源直放站设备、无源部分（天馈系统）三部分组成。

因此，室内分布系统故障分为基站故障、有源设备故障、天馈系统故障和系统故障四大类。

进行室内分布系统故障分析时，通常从基站部分开始检查，如果是基站故障应根据故障现象及时通报局方相关人员，组织对基站检修；如果基站正常工作，则应对有源直放站设备进行检查，发现设备故障应及时对设备进行维修或更换；如果设备工作正常，则应对天馈系统进行检查，发现天馈系统故障应立即用驻波比测试仪确定故障点，并组织天馈系统整改。

如果排除了基站故障、设备故障和天馈系统故障，则判定为系统故障，需要对整个室内分布系统进行综合分析，判断是否直放站自激、是否上行噪声干扰基站等原因，对系统参数进行相应的调整。

✧✧ 移移动动通通信信室室内内分分布布系系统统故故障障现现象象1) ◆ 覆盖区无信号 ◆2) ◆ 覆盖区信号变弱 ◆3) ◆ 通话质量差 ◆4) ◆ 手机上线困难 ◆5) ◆ 上行干扰基站 ◆6) ◆ 监控问题 ◆✧✧ 直直放放站站监监控控系系统统及及其其一一般般故故障障处处理理➢➢ 监监控控组组网网结结构构◆ 监控中心（即直放站统一监控系统）1) 服务器：指提供监控后台服务的设备，可提供的服务功能包括：业务处理、协议分析、通信处理等；2) 客户端：指提供监控人机操作界面的设备，提供业务操作能力。

3) 无线MODEM ：调制解调器，用于监控系统与直放站系统之间建立通信和数据信息交互。

4) 短信网关：短信网关（ISMG ）是外部信息资源站实体与网内短信中心之间的中介实体，短信网关一方面负责接收监控中心发送给直放站的信息并提交给短信中心。

另一方面，直放站发给监控中心的短信将由短信中心通过短信网关发给监控中心。

5) 短信服务中心：提供短信收/发及处理服务。

◆ 直放站设备1) 主机监控盘：承担直放站系统中各设备的通信处理和转发；2) 无线MODEM ：调制解调器，用于监控系统与直放站系统之间建立通信和数据信息交互。
