量规设计基础一、极限尺寸判断原则单一要素的孔和轴遵守包容要求时，要求其被测要素的实体处处不超过最大实体边界，而实际要素局部实际尺寸不得超过最小实体尺寸。

二、光滑极限量规的检验原则依照极限尺寸判断原则设计的量规，称为光滑极限量规（简称量规）。

检验孔用的量规称为塞规，检验轴用的量规叫环规或卡规。

量规由通规（通端）和止规（止端）所组成。

通规和止规是成对使用的。

检验时，通规通过被检轴、孔则表示工件的作用尺寸没有超出最大实体边界。

而止规不通过，则说明该工件实际尺寸也正好没有超越最小实体尺寸。

故零件合格。

三、滑极限量规的分类按用途分：工作量规、验收量规、校对量规1工作量规——工人在加工中用它来测工件的。

通端：T止端:Z2验收量规——检验部门或用户来验收零件的。

3校对量规——用来校对轴用量规，以发现卡规是否已磨损或变形。

TT→校通—通量规（通过被测卡规的通端）防止尺寸过小TS→校通—损量规（不通过被测卡规的通端）防止尺寸过大ZT→校止—通量规（通过被测卡规的通端）防止尺寸过小对于孔量规的校对一般用通用量仪来校对。

四、工作量规的设计1工作量规的公差带1）作量规基本尺寸的确定：各种量规是以被测工件的极限尺寸作为基本尺寸。

T=MMS ：dmaxDZ=LMS ：dminD2）作量规的公差带① 制造公差——控制量规制造时产生的误差。

② 磨损公差——规定有一个合理的寿命。

通端：制造、磨损止端:制造国标规定两种方案：量规公差带以不超出工件极限尺寸为原则分布在尺寸公差带之内。

通规的制造公差带对称于Z值。

Z——制造公差带中心至被测工件MMS之间的距离，其允许磨损量以工件的MMS 为极限。

止规的制造公差带是以工件的LMS算起。

量规公差带中：大小要素——T ；位置要素——Z。

其值见P93 表4-15 2验收量规的公差带没有列出单独的公差带规定：检验部门应该使用磨损较多的通规；用户使用通规接近MMS，以及接近LMS的止规。

3校对量规的公差带TT——从通规的下偏差计算起，向通规公差带内分布。

量规的设计(2013-03-14 16:13:01)转载▼标签：教育通常，在量规设计的过程中，需要根据学习目标和学生水平来设计评价指标，并根据学习目标的侧重点确定各评价指标的权重，用具体的、可操作的描述语言来说明量规中各个指标的评价要求。

一般地，评价量规的设计包括以下六个步骤。

1．确定主要评价要素对学习计划的内容进行分析，然后确定影响学习计划执行的主要学习环节或要素，从中选择某些要素作为评价要素，选择评价要素时要考虑其总体涵盖的范围及其在单元学习计划中的地位。

2．确定主要评价指标评价主要指标应该符合以下要求：（1）主要指标应该与学习目标紧密结合；（2）主要指标要尽可能用简短的词语进行描述；（3）主要指标一般是一维的，一个有效量规中的每个主要指标通常是一维的，它可以被分解成几个二级指标，但却与其他一级指标并列构成了评价的主要方面；（4）所确定的主要指标整体要能够涵盖影响评价要素的各个主要方面。

每个评价要素的主要指标数目不必相同，但每个指标都应该是构成评价要素的主要影响成分。

每个评价要素还可以拥有多级指标，但指标级数并不是越多越好，而应根据实际需求来确定。

3．设计评价指标权重对所选定评价要素的主要评价指标进行综合权衡，为每个主要评价指标分配权重，并对量规中各评价指标的权重（分数）进行合理设置。

首先，评价指标的权重设计与教学目标的侧重点有直接的关系，并与评价的目的相关，反映主要考察目的的评价指标，权重应该高些。

如对学生电子作品的评价，如果教师的主要目的是教会学生学习制作电子作品的有关技术，那么赋予技术、资源利用评价指标的权重则应该高些；如果教师的主要目的是为了让学生通过电子作品展示自己的调查报告，那么赋予选题、内容、组织等评价指标的权重则应该高些。

其次，在设计指标权重时要保证某个一级评价指标的所有二级评价指标权重之和应等于该一级指标的权重。

4．描述评价的具体要求在设计描述评价的具体要求时，应该使用具体的、可操作性的描述语言，避免使用概括性的语言。

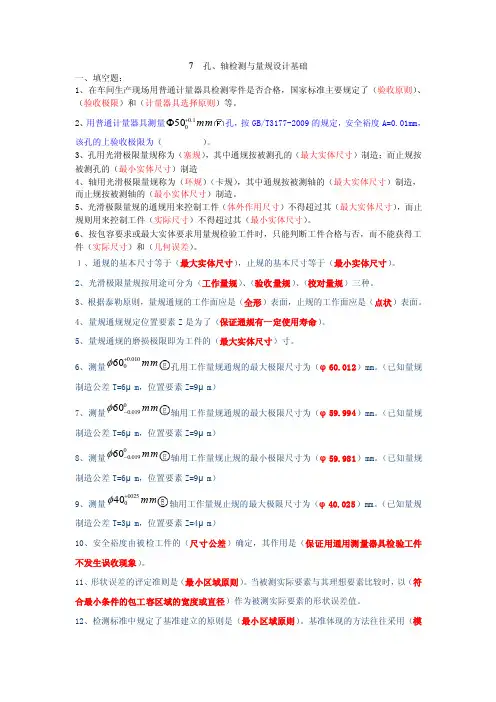

7 孔、轴检测与量规设计基础一、填空题：1、在车间生产现场用普通计量器具检测零件是否合格，国家标准主要规定了（验收原则）、（验收极限）和（计量器具选择原则）等。

2、用普通计量器具测量mm 1.0050+Φ孔，按GB/T3177-2009的规定，安全裕度A=0.01mm ，该孔的上验收极限为（ ）。

3、孔用光滑极限量规称为（塞规），其中通规按被测孔的（最大实体尺寸）制造；而止规按被测孔的（最小实体尺寸）制造4、轴用光滑极限量规称为（环规）（卡规），其中通规按被测轴的（最大实体尺寸）制造，而止规按被测轴的（最小实体尺寸）制造。

5、光滑极限量规的通规用来控制工件（体外作用尺寸）不得超过其（最大实体尺寸），而止规则用来控制工件（实际尺寸）不得超过其（最小实体尺寸）。

6、按包容要求或最大实体要求用量规检验工件时，只能判断工件合格与否，而不能获得工件（实际尺寸）和（几何误差）。

１、通规的基本尺寸等于（最大实体尺寸），止规的基本尺寸等于（最小实体尺寸）。

2、光滑极限量规按用途可分为（工作量规）、（验收量规）、（校对量规）三种。

3、根据泰勒原则，量规通规的工作面应是（全形）表面，止规的工作面应是（点状）表面。

4、量规通规规定位置要素Z 是为了（保证通规有一定使用寿命）。

5、量规通规的磨损极限即为工件的（最大实体尺寸）寸。

6、测量mm 010.0060+φ孔用工作量规通规的最大极限尺寸为（φ60.012）mm 。

（已知量规制造公差T=6μm ，位置要素Z=9μm ）7、测量mm 0019.060-φ轴用工作量规通规的最大极限尺寸为（φ59.994）mm 。

（已知量规制造公差T=6μm ，位置要素Z=9μm ）8、测量mm 0019.060-φ轴用工作量规止规的最小极限尺寸为（φ59.981）mm 。

（已知量规制造公差T=6μm ，位置要素Z=9μm ）9、测量mm 0025040+φ轴用工作量规止规的最大极限尺寸为（φ40.025）mm 。
