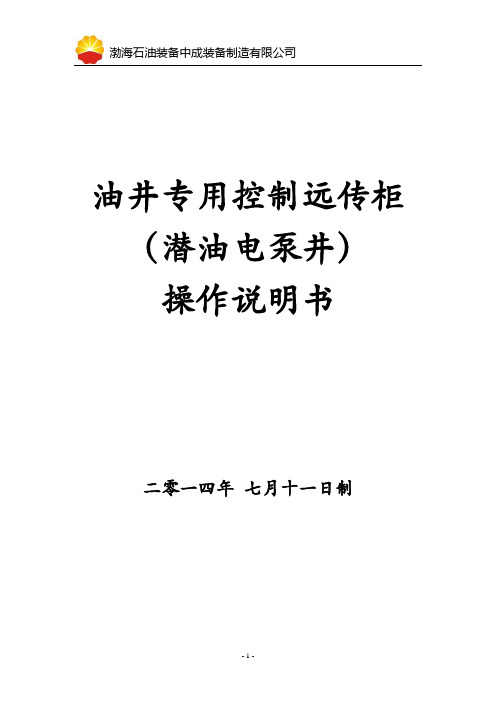

油井专用控制远传柜（潜油电泵井）操作说明书二零一四年七月十一日制目录一、综合阐述 (3)二、操作模式 (3)三、功能介绍 (3)四、触摸屏操作指南 (9)五、注意事项 (19)一、综合阐述潜油电泵井专用控制远传柜型号为PSQYK SN 2.5-75，采用单屏一体式分布结构，强弱电部分独立。

双门设计思路，内部高压侧，内门配置开关连锁具备安全隔离。

潜油电泵井专用控制远传柜工作在工频状态，为潜油电泵井提供安全稳定的电源、电机综合保护、电气参数及工艺参数监测，并集成RTU远传功能。

控制柜主要由主回路、控制回路、RTU单元等组成。

主回路由隔离式断路器和真空接触器组成，采用直接启动方式。

控制回路由控制变压器、电流互感器、电压互感器、潜油电泵专用控制器等组成。

控制模式采用“试验”、“运行”两种模式控制，并配有手动控制按钮，实现“启动、停止、复位”功能。

二、操作模式1、试验模式：“试验/运行”选择开关调到“试验”一端，启动“试验”模式。

该操作为特殊操作流程，一般用于调试作业或者检修作业。

用户可以通过门板上设置的“启动”、“停止”、“复位”按钮对潜油电泵井进行手动启停控制及故障复位，此时潜油电泵专用控制器不参与保护工作，仅实现监测功能。

该模式建议由电泵组专业技术人员使用。

2、运行模式：“试验/运行”选择开关调到“运行”一端，启动“运行”模式。

该模式为常规操作流程，一般用于正常启停井作业。

用户可以通过门板上设置的“启动”、“停止”、“复位”按钮对潜油电泵井进行手动启停控制及故障复位，此时潜油电泵专用控制器参与保护工作，同时实现在线监测报警、故障脱扣、抗晃电、欠载重启等保护功能。

三、功能介绍保护功能一览表见表1所示。

表1 保护参数设定过载保护当电动机在过负载情况下，长时间超过其额定电流运行时，会导致电动机过热，绝缘降低而烧毁，保护器根据电动机的发热特性，计算电动机的热容量，模拟电动机发热特性对电动机进行保护。

允许起动热容为方式一时，必须等热容降到15%以下时，才能允许再起动；允许起动热容为方式二时，热容下降到起动热容（100%热容-上次起动所用的起动热容-2%）或降到15%以下热容时,运行起动。

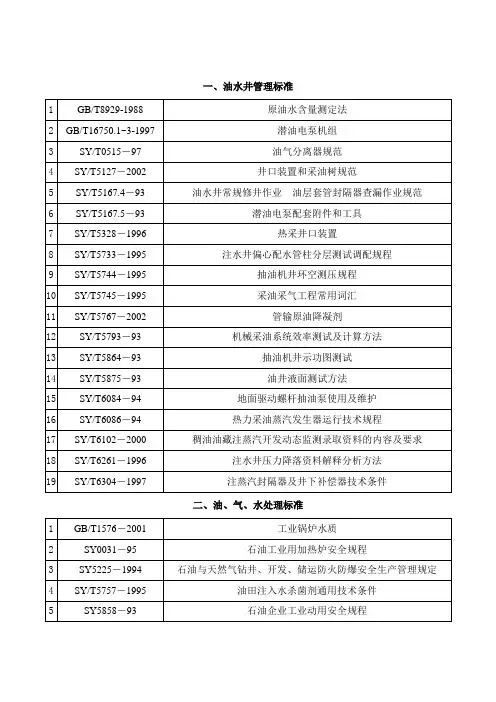

石油天然气行业标准目录（共1706个，共计2.16 G）API/ISO/俄罗斯[1--15]：API 8 石油计量API 7 勘探与生产API 6 健康与环境问题API 5 管道输送部分API 4 工业培训API 3 阀门API 2 储罐API 1 安全与防火API 9 市场销售ISO 3 ISO标准号索引ISO 2 ISO/TC67 石油天然气工业设备与材料及海上结构ISO 4 TC193天然气ISO 1 ISO/TC 28 石油产品和润滑油ELS 1 俄罗斯及独联体国家石油管材类技术标准目录ELS 2 俄罗斯油气勘探开发方面技术规范采油采气专业[16--50]：SY/T 5871-93 丢手可钻封隔器SY/T 5835-93 压裂用井口球阀SY/T 5836-93 中深井压裂设计施工方法SY/T 5846-93 套管补贴工艺作法SY/T 5848-93 抽油杆防脱器SY/T 5859-95 桥塞坐封工具SY/T 5860-93 塑料球投球器SY/T 5861-93 压裂井口保护器SY/T 5865-93 砂岩油田注水井调剖效果评定方法SY/T 5869-93 自喷井井下压力常规测试SY/T 5872-93 抽油泵检修规程SY/T 5873.1-93 有杆泵抽油作业工艺作法常规抽油SY/T 5873.2-94 有杆泵抽油作业工艺作法小泵深抽SY/T 5873.3-93 有杆泵抽油作业工艺作法斜井抽油SY/T 5873.4-93 有杆泵抽油作业工艺作法大泵抽油SY/T 5827-93 解卡打捞工艺作法SY/T 5905-93 游梁式抽油机选型作法SY/T 5789-93 油气井诱喷作业规程SY/T 5923-93 油井堵水作业方法水玻璃一氯化钙堵水及调剖工艺作法SY/T 5924-93 油井堵水作业方法裸眼井机械卡堵水作业SY/T 5951-94 环氧酚醛防腐油管技术条件SY/T 5903-93 抽油杆柱组合设计方法SY/T 5700-95 常规游梁抽油机井操作规程SY/T 5587.15-93 油水井常规修井作业钻水泥塞作业规程SY/T 5587.16-93 油水井常规修井作业通井、刮削套管作业规程SY/T 5587.17-93 油水井常规修井作业打捞绳类落物作业规程SY/T 5587.18-93 油水井常规修井作业可钻式桥塞钻铣作业规程SY/T 5587.19-94 油水井常规修井作业打捞管类落物工艺作法SY/T 5587.20-94 油水井常规修井作业打捞杆类落物工艺作法SY/T 5588-93 注水井调剖工艺作法SY/T 5625-93 静液压封隔器SY/T 5626-93 滑套喷砂器SY/T 5792-93 油（气）水井侧钻施工作业规程SY/T 5628-93 水力锚SY/T 5826-93 水力活塞泵检修规程采油采气专业[51--100]：SY/T 5732-1995 锁扣指式抽油泵脱接器SY/T 5744-1995 抽油机井环空测压规程SY/T 5746-1995 潜油电泵井动态控制图编制和使用方法SY/T 6123-1995 双层预充填塑料防砂筛管SY/T 5791-93 液压修井机立放井架作业规程SY/T 6084-94 地面驱动螺杆抽油泵使用与维护SY/T 5813-93 水力活塞泵井泵顶部测压规程SY/T 5821-93 碳酸盐岩油藏有机堵剂堵水工艺作法SY/T 5825-93 机械式井下温度计温度测试SY/T 5627-93 钢球投送器SY/T 5799-93 双液法调剖剂性能评价方法SY 5592-93 聚合物冻胶型PIA-605 调剖剂SY/T 5694-95 酸化用酸液稠化剂 CT1-6SY/T 5756-1995 SL-2系列缓蚀阻垢剂SY/T 5757-1995 油田注入水杀菌剂通用技术条件SY/T 5761-1995 排水采气用起泡剂CT5-2SY/T 5762-1995 压裂酸化用粘土稳定剂性能测定方法SY/T 5763-1995 絮凝剂JX-ⅡSY/T 5764-1995 压裂用瓜尔胶和羟丙基瓜尔胶SY/T 6119-1995 有杆泵抽油井工况测试仪SY/T 5766-1995 压裂用香豆胶SY/T 5832-2002 抽油杆扶正器SY/T 5831-93 压裂用空心微球转向剂SL-KX-1SY/T 5862-93 驱油用丙烯酰胺类聚合物性能测定SY/T 5885-93 酸化用高浓度盐酸缓蚀剂CT1-3SY/T 5890-93 杀菌剂性能评价方法SY/T 5908-94 驱油用石油磺酸盐性能测定方法SY/T 5971-94 注水用粘土稳定剂性能评价方法SY/T 6074-94 植物胶及其改性产品性能测定方法SY/T 6213-1996 酸化用氟硼酸技术条件SY/T 6305-1997 磷酸酸化液技术条件SY/T 5765-1995 酸化用氟硼酸检测方法SY/T 6261-1996 注水井压力降落资料解释分析方法SY/T 6086-94 热力采油蒸汽发生器运行技术规程SY/T 6087-94 电潜泵解卡打捞工艺作法SY/T 6088-94 深井压裂工艺作法SY/T 6118-1995 热力采油蒸汽发生器水处理系统运行技术规程SY/T 6121-1995 封隔器解卡打捞工艺作法SY/T 5587.12-93 油水井常规修井作业抽油泵打捞作业方法SY/T 6125-1995 采气井动态监测技术规范SY/T 6130-1995 注蒸汽井参数测试及吸汽剖面解释方法SY/T 6256-1996 油井水泥浆磁化器SY/T 5590-93 冻胶调剖剂性能评价方法SY/T 6260-1996 采油井站磁处理装置SY/T 5580-93 油田用原油破乳剂、污水处理剂技术管理规定SY/T 6262-1996 气井试气工艺规程SY/T 6263-1996 香豆胶压裂液技术条件SY/T 6300-1997 采油用清防蜡剂通用技术条件SY/T 6301-1997 油田采出水用缓蚀剂通用技术条件SY/T 6304-1997 注蒸汽封隔器及井下补偿器技术条件采油采气专业[101--150]：SY/T 6379-1998 颗粒调剖剂性能评价方法SY/T 6464-2000 水平井完井工艺技术要求SY/T 6465-2000 泡沫排水采气用起泡剂评价方法SY/T 6085-94 FSQ-15型负压冲砂泡沫发生器SY/T 6258-1996 有杆抽油系统（常规型）设计计算方法SY/T 5822-93 油田化学剂类型代号SY/T 5734-1995 分采、分注井井下封隔器验封测试规程SY/T 5745-1995 采油采气工程常用词汇SY/T 5753-1995 油井增产水井增注措施用表面活性剂的室内评价方法SY/T 5754-1995 油田酸化互溶剂性能评价方法SY/T 5755-1995 压裂酸化用助排剂性能评价方法SY/T 5767-2002 管输原油降凝剂SY/T 5790-2002 套管整形与密封加固工艺作法SY/T 5796-93 絮凝剂评定方法SY/T 5797-93 水包油乳状液破乳剂使用性能评定方法SY/T 5807-93 水力活塞泵井起下作业工艺方法SY/T 5587.14-93 油水井常规修井作业注水泥塞作业规程SY/T 5811-93 硅酸盐系列堵剂通用技术条件SY/T 5672-93 注蒸汽用高温起泡剂评定方法SY/T 5834-93 低固相压井液性能测定方法及评价指标SY/T 5847-93 抽油机井动态控制图编制和使用方法SY/T 5849-93 油水井化学剂解堵效果评价作法SY/T 5863-93 潜油电泵起下作业方法SY/T 5864-93 抽油机井示功图测试SY/T 5874-93 油井堵水效果评价方法SY/T 5875-93 油井液面测试方法SY/T 5888-93 浮选剂浮选效果评定方法转子吸气法SY/T 5889-93 除氧剂性能评价方法SY/T 5904-93 潜油电泵选井原则及选泵设计方法SY/T 5810-93 连续气举采油井设计及施工作业SY/T 5280-2000 原油破乳剂通用技术条件SY 5509-92 POI-2420型原油破乳剂SY 5510-92 油田化学常用术语SY 5886-93 砂岩缓速酸性能评价方法SY/T 5105-1997 油气田用封隔器分类及型号编制方法SY/T 5106-1998 油气田用封隔器通用技术条件SY/T 5107-1995 水基压裂液性能评价方法SY/T 5108-1997 压裂支撑剂性能测试推荐方法SY/T 5183-2000 油井防砂效果评价方法SY/T 5185-87 砾石充填防砂水基携砂液性能评价推荐方法SY/T 5275-2002 偏心配水工具SY/T 5733-1995 注水井偏心配水管柱分层测试调配规程SY/T 5277-2000 油田堵水剂分类及代号编制方法SY/T 5673-93 油田用防垢剂性能评定方法SY/T 5281-2000 原油破乳剂使用性能检测方法（瓶试法）SY/T 5341-2002 压裂用田菁胶SY/T 5359-1998 原油破乳剂SP169SY/T 5372-91 分层注水作业方法SY/T 5404-2002 扩张式封隔器SY/T 5405-1996 酸化用缓蚀剂性能试验方法及评价指标采油采气专业[151--209]：SY/T 5581-93 TA 1031原油破乳剂SY/T 5587.1-93 油水井常规修井作业注水井调配作业规程SY/T 5587.9-93 油水井常规修井作业换井口装置作业规程SY/T 5629-1998 采油采气用井下工具分类及型号编制方法SY/T 6081-94 采油工程方案设计编写规范SY/T 5276-2000 化学防砂人工岩心抗折强度、抗压强度及气体渗透率的测定SY 5337-88 砾石充填工具SY/T 5906-93 配水嘴嘴损曲线图版制作方法SY/T 6526-2002 盐酸与碳酸盐岩动态反应速率测定方法SY/T 5181-2000 裸眼井砾石充填防砂推荐作法SY 5182-87 绕焊不锈钢筛管SY/T 5184-1997 油、气、水井防砂作业用石英砂SY/T 5273-2000 油田采出水用缓蚀剂性能评价方法SY/T 5274-2000 树脂涂敷砂SY/T 5275.2-93 注水用配水器空心活动配水器SY/T 5275.3-94 注水用配水器固定式配水器SY/T 5289-2000 油井压裂效果评价方法SY/T 6487-2000 液态二氧化碳吞吐推荐作法SY 5335-88 炮眼冲洗器SY/T 6486-2000 注水井酸化中粘土防膨与微粒防运移工艺规范SY/T 5338-2000 加固井壁防砂工艺推荐作法SY/T 5340-2000 油井套管内砾石充填防砂工艺方法SY/T 5587.3-93 油水井常规修井作业压井替喷作业规程SY/T 5587.4-93 油水井常规修井作业油层套管封隔器查漏作业规程SY/T 5587.5-93 油水井常规修井作业油水井探砂面、冲砂作业规程SY/T 5587.6-93 油水井常规修井作业起下油管作业规程SY/T 5587.7-93 油水井常规修井作业洗井作业规程SY/T 5587.8-93 油水井常规修井作业找串、封串、验串作业规程SY/T 5587.10-93 油水井常规修井作业水力喷砂射孔作业规程SY/T 5587.11-93 油水井常规修井作业可钻式封隔器钻铣工艺作法SY/T 5352-95 可钻式桥塞SY/T 5324-94 预应力隔热油管SY/T 6265-1996 抽油机井工况诊断方法SY/T 5587.13-93 油水井常规修井作业井下小件落物打捞作业方法SY/T 6089-94 蒸汽吞吐作业规程SY/T 6120-1995 油井井下作业防喷技术规程SY/T 6124-1995 气举排水采气工艺作法SY/T 6126-1995 抽油机和电动潜油泵油井生产指标统计方法SY/T 6127-1995 油气水井井下作业资料录取项目规范SY/T 6214-1996 酸液稠化剂评价方法SY/T 6215-1996 压裂用降滤失剂性能试验方法SY/T 6216-1996 压裂用交联剂性能试验方法SY/T 6257-1996 蒸汽吞吐井注采工艺方案设计SY/T 6525-2002 泡沫排水采气推荐作法SY/T 6264-1996 油水井大修作业工程设计编写规范SY/T 5952-94 油气水井井下工艺管柱工具图例SY/T 6296-1997 采油用聚合物冻胶强度的测定流变参数法SY/T 6302-1997 压裂支撑剂充填层短期导流能力评价推荐方法SY/T 6334-1997 油、水井酸化设计与施工验收规范SY/T 6376-1998 压裂液通用技术条件SY/T 6377-1998 鱼顶打印作业方法SY/T 6378-1998 油水井取套回接工艺作法SY/T 6380-1998 压裂用破胶剂性能试验方法SY/T 6450-2000 气举阀的修理、测试和调定推荐作法SY/T 6463-2000 采气工程方案设计编写规范SY/T 6484-2000 气举井的操作、维护与故障检查的推荐作法SY/T 6485-2000 聚合物驱采油工程方案设计编写规范SY/T 6259-1996 气井开采技术规程SY/T 5339-2000 人工井壁防砂推荐作法工程建设施工专业[210--245]：SY/T 4078-95 钢质管道内涂层液体涂料补口机补口工艺SYJ 4040-89 工业燃气轮机安装施工及验收规范SYJ 4051-91 油气田集输工艺管道动火安全技术规程SY/T 4055-93 球形储罐γ射线全景曝光技术要求SY 4056-93 石油天然气钢质管道对接焊缝射线照相及质量分级SY 4064-93 常压立式储罐抗震鉴定技术标准SY 4065-93 石油天然气钢质管道对接焊缝超声波探伤及质量分级SY/T 4071-93 管道下向焊接工艺规程SY/T 4074-95 钢制管道水泥砂浆衬里涂敷机涂敷工艺SY/T 4075-95 钢质管道粉煤灰水泥砂浆衬里离心成型施工工艺SY/T 0420-97 埋地钢质管道石油沥青防腐层技术标准SY/T 4077-95 钢质管道水泥砂浆衬里风送挤涂工艺SY 4034-93 石油建设工程质量检验评定标准桥梁工程SY 4081-95 钢制球型储罐抗震鉴定技术标准SY/T 4083-95 电热法消除焊接应力工艺规程SY/T 0441-2001 油田注汽锅炉制造安装技术规范SY 0453-98 石油建设工程质量检验评定标准油田集输管道工程SY/T 0444-98 常压钢制焊接储罐及管道磁粉检测技术标准SY/T 0443-98 常压钢制焊接储罐及管道渗透检测技术标准SY/T 0442-97 钢质管道熔结环氧粉末内涂层技术标准SY/T 0429-2000 石油建设工程质量检验评定标准输油输气管道线路工程SY 0422-97 油田集输管道施工及验收规范SY/T 4076-95 钢质管道液体涂料内涂层风送挤涂工艺SY 4032.2-93 石油建设工程质量检验评定标准通信工程（市内电话线路工程）SY/T 0447-96 埋地钢质管道环氧煤沥青防腐层技术标准SY/T 0448-97 油田油气处理用钢制压力容器施工及验收规范SY/T 0449-97 油气田用钢制常压容器施工及验收规范SY/T 0460-2000 天然气净化装置设备与管道安装工程施工及验收规范SY 0466-97 天然气集输管道施工及验收规范SY/T 0469-98 石油建设工程质量检验评定标准油田钢制容器及加热炉制作SYJ 4006-90 长输管道阴极保护工程施工及验收规范SY 4025-93 石油建设工程质量检验评定标准建筑工程SY 4028-93 石油建设工程质量检验评定标准设备安装工程SY 4038-93 石油建设工程质量检验评定标准气田建设工程SY 4032.1-93 石油建设工程质量检验评定标准通信工程（长途通信明线线路工程）SY 4037-93 石油建设工程质量检验评定标准炼油厂建设工程工程建设施工专业[246--300]：SY 4032.3-93 石油建设工程质量检验评定标准通信工程（通信管道工程）SY 4032.4-93 石油建设工程质量检验评定标准通信工程（长途通信明线载波电话安装工程）SY 4032.5-93 石油建设工程质量检验评定标准通信工程（长途通信电话交换设备安装工程）SY 4032.6-93 石油建设工程质量检验评定标准通信工程（市内电话交换设备安装工程）SY 4032.7-93 石油建设工程质量检验评定标准通信工程（市内电话程控交换设备安装工程）SY 4032.8-93 石油建设工程质量检验评定标准通信工程（电信网光纤数字传输系统工程）SY 4032.9-93 石油建设工程质量检验评定标准通信工程（数字微波通信工程）SY 4032.10-93 石油建设工程质量检验评定标准通信工程（通信电源设备安装工程）SY 4033-93 石油建设工程质量检验评定标准道路工程SY 4030.1-93 石油建设工程质量检验评定标准电气工程（架空电力线路工程）SY 4030.2-93 石油建设工程质量检验评定标准电气工程（电气装置安装工程）SY/T 0457-2000 钢质管道液体环氧涂料内防腐层技术标准SY 4063-93 电气设施抗震鉴定技术标准SY 4104-95 石油建设工程质量检验评定标准管道穿跨越工程SY/T 0317-97 盐渍土地区建筑规范SY/T 0319-98 钢制储罐液体环氧涂料内防腐层技术标准SY/T 0320-98 钢制储罐氯磺化聚乙烯外防腐层技术标准SY/T 0325-2001 钢质管道穿越铁路和公路推荐作法SY/T 0326-2002 钢质储罐内衬环氧玻璃钢技术标准SY/T 0379-98 埋外钢质管道煤焦油瓷漆外防腐层技术标准SY/T 0407-97 涂装前钢材表面预处理规范SY/T 0413-2002 埋地钢质管道聚乙烯防腐层技术标准SY/T 0415-96 埋地钢质管道硬质聚氨酯泡沫塑料防腐保温层技术标准SY/T 0318-98 石油浮放设备隔震技术标准SY/T 0452-2002 石油天然气金属管道焊接工艺评定SY 4027-93 石油建设工程质量检验评定标准站内钢质工艺管道安装工程SY/T 0468-2000 石油建设工程质量检验评定标准防腐保温钢管制作SY/T 4054-92 辐射交联聚乙烯热收缩带SY 0322-2000 石油建设工程质量检验评定标准天然气净化厂建设工程SY/T 4073-94 储罐抗震用金属软管和波纹补偿器选用标准SY/T 0321-2000 钢质管道水泥沙浆衬里技术标准SY/T 4079-95 石油天然气管道穿越工程施工及验收规范SY/T 4080-95 管道、储罐渗漏检测方法SY/T 4102-95 阀门的检查与安装规范SY/T 4103-1995 钢质管道焊接及验收SY/T 6530-2002 非腐蚀性气体输送用管线管内涂层SYJ 4039-89 石油工程建设基本术语SY/T 0315-97 钢质管道熔结环氧粉末外涂层技术标准SY/T 0450-97 输油（气）埋地钢质管道抗震设计规范SYJ 3-91 石油工程制图标准SY 4026-93 石油建设工程质量检验评定标准储罐工程SY 4035-93 石油建设工程质量检验评定标准采暖、通风、给排水安装工程SY 4031-93 石油建设工程质量检验评定标准自动化仪表安装工程SY 0402-2000 石油天然气站内工艺管道工程施工及验收规范SY/T 0403-98 输油泵组施工及验收规范SY/T 0419-97 油田专用水套加热炉制造、安装及验收规范SY/T 0408-2000 抽油机安装工程施工及验收规范SY 0401-98 输油输气管道线路工程施工及验收规范SY 0061-92 埋地钢质管道外壁涂敷有机覆盖层技术规定SY 0323-2000 玻璃纤维增强热固性树脂压力管道施工及验收规范SY 0324-2001 直埋式钢质高温管道保温预制施工验收规范SY 0470-2000 石油天然气管道跨越工程施工及验收规范SY 4024-93 石油建设工程质量检验评定标准通则SY/T 0414-98 钢质管道聚乙烯胶粘带防腐层技术标准SY/T 0404-98 加热炉工程施工及验收规范海洋石油非工程专业[301--314]：SY/T 10016-1998 海上拖缆式三维地震资料采集技术规程SY/T 10035-2000 钻井平台拖航与就位作业规范SY/T 10022.2-2000 海洋石油固井设计规范第2部分：固井工艺SY/T 10021-1998 海上三维地震资料处理技术指南SY/T 10020-1998 海上二维地震资料处理技术指南SY/T 10019-1998 海上实时差分全球定位系统（DGPS）定位测量技术规程SY/T 10017-1998 海底电缆地震资料采集技术规程SY/T 10015-1998 海上拖缆式二维地震资料采集技术规程SY/T 10014-1998 海上砂岩气田总体开发方案编制指南SY/T 10013-1998 海上砂岩气田开发可行性评价指南SY/T 10012-1998 海上油气钻井井名命名规范SY/T 10022.1-2000 海洋石油固井设计规范第1部分：水泥浆设计和试验SY/T 10018-1998 海上定位资料处理技术指南SY/T 10025-1999 钻井平台钻前检验规范海洋石油工程专业[315--373]：SY/T 10037-2002 海底管道系统规范SY/T 10023.2-2000 海上油（气）田开发项目经济评价的推荐做法第2部分：合作油（气）田SY/T 10028-2002 海洋石油工程制图规范SY/T 10030-2002 海上固定平台规划、设计和建造的推荐作法工作应力设计法（增补1）SY/T 10032-2000 单点系泊装置建造与入级规范SY/T 4084-95 滩海环境条件与荷载技术规范SY/T 10036-2001 海洋石油工程设计文件编制规程SY/T 10010-1996 海上生产平台电气系统的设计与安装的推荐作法SY/T 10038-2002 海上固定平台直升机场规划、设计和建造的推荐作法SY/T 10040-2002 浮式结构物定位系统设计与分析的推荐作法SY/T 10041-2002 石油设施电气设备安装一级一类和二类区域划分的推荐作法SY/T 10042-2002 海上生产平台管道系统设计和安装的推荐作法SY/T 10043-2002 卸压和减压系统指南SY/T 10044-2002 炼油厂压力泄放装置的尺寸确定、选择和安装的推荐作法SY/T 10034-2000 敞开式海上生产平台防火与消防的推荐作法SY/T 10002-2000 结构钢管制造规范SY/T 0308-96 滩海石油工程注水技术规范SY/T 0309-96 滩海石油工程采出水处理技术规范SY/T 0310-96 滩海石油工程仪表与自动控制技术规范SY/T 0311-96 滩海石油工程通信技术规范SY/T 0312-96 滩海石油工程舾装技术规范SY/T 0313-96 滩海石油工程码头设计与建造技术规范SY/T 10023.1-1999 海上油（气）田开发项目经济评价的推荐做法第1部分：自营油（气）田SY/T 10001-1996 原油生产与储存装置入级规范SY/T 10011-1997 海上油田总体开发方案编制指南SY/T 10003-1996 海上平台起重机规范SY/T 10005-1996 海上结构建造的超声检验推荐作法和超声技师资格的考试指南SY/T 10007-1996 海底管道稳定性设计SY/T 10008-2000 海上固定式钢质石油生产平台的腐蚀控制SY/T 10009-2002 海上固定平台规划、设计和建造的推荐作法荷载和抗力系数设计法（增补1）SY/T 10033-2000 海上生产平台基本上部设施安全系统的分析、设计、安装和测试的推荐作法SY/T 0314-96 滩海混凝土平台结构设计与建造技术规范SY/T 10024-1998 井下安全阀系统的设计、安装、修理和操作的推荐作法SY/T 4098-95 滩海环壁式钢模─混凝土人工岛结构设计与施工技术规范SY/T 4097-95 滩海斜坡式砂石人工岛结构设计与施工技术规范SY/T 10031-2000 寒冷条件下结构和海管规划、设计和建造的推荐作法SY/T 4085-95 滩海油田油气集输技术规范SY/T 4099-95 滩海海堤设计与施工技术规范SY/T 4100-95 滩海工程测量技术规范SY/T 4101-95 滩海岩土工程勘察技术规范SY/T 10004-1996 海上平台管节点用碳锰钢板规范SY/T 10026-2001 海上地震采集定位辅助设备校准指南SY/T 10027-2001 海上高分辨率地震资料采集技术规程SY/T 10006-2000 海上井口地面安全阀和水下安全阀规范SY/T 0305-96 滩海管道系统技术规范SY/T 0306-96 滩海石油工程热工采暖技术规范SY/T 4089-95 滩海石油工程电气技术规范SY/T 4086-95 滩海结构物上管网设计与施工技术规范SY/T 4087-95 滩海石油工程通风空调技术规范SY/T 4805-92 海上结构物上生产设施的推荐作法SY/T 4088-95 滩海石油工程给水排水技术规范SY/T 0307-96 滩海石油工程立式圆筒形钢制焊接固定顶储罐技术规范SY/T 4090-95 滩海石油工程发电设施技术规范SY/T 4091-95 滩海石油工程防腐蚀技术规范SY/T 4096-95 滩海油田井口保护装置技术规范SY/T 4093-95 滩海石油设施上起重机选用与安装技术规范SY/T 4094-95 浅海钢质固定平台结构设计与建造技术规范SY/T 4095-95 浅海钢质移动平台结构设计与建造技术规范SY/T 4092-95 滩海石油工程保温技术规范全国石油钻采设备与工具专业[374--430]SY 5439-92 气动下灰车SY/T 5414-2002 特殊取心工具SY/T 5401-91 涡轮钻具SY/T 5400.2-2000 石油钻修井用动力钳第2部分：套管钳SY/T 5400.1-2000 石油钻修井用动力钳第1部分：钻杆钳SY 5394-91 常规注水泥胶塞SY/T 5383-1999 螺杆钻具SY/T 5328-1996 热采井口装置SY/T 5375-1995 旋转钻井设备选用方法SY 5310-87 石油钻采机械产品用熔模铸件通用技术条件SY/T 5524-92 石油地震勘探车装钻机SY/T 5323-92 压井管汇与节流管汇SY 5442-92 链条抽油机SY/T 5376-91 石油通井机SY/T 5443-2001 地面防喷器控制装置专用液压气动元件SY/T 5463-92 油田压裂用柱塞泵型式与基本参数SY 5469-92 旋转钻井设备水龙带SY/T 5470-2002 石油修井绞车SY 5471-92 修井钻台技术条件SY 5476-92 内管法注水泥器SY 5487-92 套铣管SY 5493-92 压裂成套设备型式与基本参数SY 5051-91 钻具稳定器SY/T 5527-2001 石油钻机主要提升设备SY/T 5525-92 旋转钻井设备上部和下部方钻杆旋塞阀SY/T 5496-2000 震击器及加速器SY 5309-87 石油钻采机械产品用包装通用技术条件SY/T 5526-92 石油钻机的安装操作和维护SY/T 5030-2000 石油钻机用 190系列柴油机SY/T 5530-92 石油钻机用水龙头SY/T 5069-2000 钻修井用打捞矛SY/T 5002-1996 双作用钻井泵易损件连接尺寸SY/T 5020-1997 钻井泵用锥柱螺纹SY/T 5022-1998 钻井泵用锥柱螺纹量规SY/T 5023-94 石油钻机用刹车块SY/T 5024-1999 弓形弹簧套管扶正器SY/T 5025-1999 钻井和修井井架、底座规范SY/T 5026-93 石油钻采设备用气动元件型号编制方法SY/T 5073-93 测井绞车SY/T 5029-1995 抽油杆(抽油杆短节、光杆、接箍和异径接箍) SY/T 5074-91 石油修井用动力钳SY/T 5031-1999 油田用往复式内燃机规范SY 5035-91 吊钳SY 5041-92 吊卡SY/T 5043-93 石油钻采设备用气动元件通用技术条件SY/T 5044-2000 游梁式抽油机SY/T 5048-94 石油钻机用190系列柴油机安装、操作和维护规范SY 5049-91 钻井卡瓦SY/T 5050-93 游梁式抽油机的使用与维护SY/T 5066-1997 地层测试器SY/T 5053.2-2001 地面防喷器及控制装置控制装置SY/T 5027-93 石油钻采设备用气动元件基本参数SY/T 5110-2000 套管刮削器SY/T 5142-1995 石油钻机用190系列柴油机大修理技术条件SY/T 5141-2002 石油钻机用离心涡轮液力变矩器SY 5140-87 通井车通用技术条件SY/T 5139-93 立放运井架车全国石油钻采设备与工具专业[431--500]：SY 5138-92 三缸单作用钻井泵SY/T 5127-2002 井口装置和采油树规范SY 5115-92 打捞母锥SY 5114-92 打捞公锥SY/T 5113-1999 吊环SY/T 5070-2002 钻修井用割刀SY 5111-86 铅封注水泥套管补接器SY/T 5056-93 偏心辊子整形器SY/T 5096-93 石油钻采设备用气动元件调压阀试验方法SY/T 5095-93 石油钻采设备用气动元件换向阀试验方法SY 5085-91 可弯肘节SY/T 5084-93 反循环打捞篮技术条件SY 5083-91 尾管悬挂器SY 5080-92 修井转盘SY/T 5079-1999 试井车SY 5078.3-91 水力活塞泵及地面装置控制管汇SY 5078.2-91 水力活塞泵及地面装置地面泵SY 5078.1-91 水力活塞泵及地面装置水力活塞泵SY/T 5112-1999 钻井和采油提升设备规范SY 5286-91 地滑车SY/T 5053.1-2000 地面防喷器及控制装置防喷器SY 5235-91 抽油杆吊卡SY/T 5236-2000 抽油杆吊钩SY/T 5244-91 钻井液管汇SY/T 5246-91 修井打捞工具通用技术条件SY/T 5249-2000 地面液压驱动可控震源车SY/T 5250-91 YBG-2500型液压背罐车技术条件SY 5255-91 石油钻井用砂泵SY 5260-91 压裂管汇SY/T 5217-2000 金刚石钻头及金刚石取心钻头SY 5285-91 修井用铣鞋及磨鞋SY/T 5216-2000 常规取心工具SY/T 5287-2000 混砂车SY/T 5288-2000 钻采提升设备主要连接尺寸SY/T 5290-2000 石油钻杆接头SY 5301-87 石油钻采机械产品用碳素钢和普通合金钢铸件通用技术条件SY 5302-87 石油钻采机械产品用灰铸铁件通用技术条件SY 5303-87 石油钻采机械产品用球墨铸铁件通用技术条件SY 5304-87 石油钻采机械产品用锻件通用技术条件SY 5305-87 石油钻采机械产品用焊接件通用技术条件SY 5306-87 石油钻采机械产品用机械加工通用技术条件SY 5307-87 石油钻采机械产品用装配通用技术条件SY 5283-91 石油钻采设备用气动元件质量分级SY/T 5167.5-93 潜油电泵配套附件和工具SY/T 5059-2000 组合泵筒管式抽油泵SY 5066.2-93 油气田用地层测试器地面控制装置SY 5067-91 安全接头SY/T 5068-2000 钻修井用打捞筒SY/T 5143-1998 组合泵筒管式泵结构及主要零件基本尺寸SY/T 5147-2000 磁力打捞器SY/T 5148-1999 石油钻采设备用气动元件单向节流阀SY/T 5149-1997 石油钻采设备用气动元件快速排气阀试验方法SY/T 5150-2000 分级注水泥器SY/T 5226-1997 CJT系列抽油机节能拖动装置SY/T 5167.4-93 潜油电泵使用和维护SY 5308-87 石油钻采机械产品用涂漆通用技术条件SY/T 5170-1998 石油天然气工业用——钢丝绳规范SY/T 5187-1997 游梁式抽油机大修理技术条件SY/T 5188-1996 抽油泵维护与使用推荐作法SY 5189-87 水力活塞泵的使用、维护SY 5202-91 石油修井机技术条件SY 5207-87 石油钻采设备用气动元件活塞式气缸型式试验SY/T 5208-2000 石油修井主要提升设备SY/T 5211-93 高压管接和高压活动弯头SY/T 5212-2000 游梁式抽油机质量分等SY 5215-87 钻具止回阀SY/T 5164-1999 三牙轮钻头SY/T 6112-94 石油钻采设备用气动元件调压阀SY/T 5837-93 石油钻采设备用气动元件梭阀试验方法SY/T 6190-1996 游梁式抽油机可靠性评定规范全国石油钻采设备与工具专业[501--550]：SY/T 6187-1997 石油钻机用190系列柴油机使用报废条件SY/T 6185-1996 三缸单作用钻井泵主要易损件技术条件SY/T 6160-1995 液压防喷器的检查与修理SY/T 6159-1995 钻井液搅拌器SY/T 6155-1995 石油装备可靠性考核评定规范编制导则SY/T 6117-94 石油修井机使用与维护SY/T 6115-94 洗井液处理车SY/T 6222-1996 套管外封隔器SY/T 6113-94 修井用气动卡盘技术条件SY/T 6226.1-1996 石油钻采设备用气动元件换向阀第1部分：手动换向阀SY/T 6104-94 空心抽油杆电加热装置SY/T 6100-94 石油钻采提升设备使用与维护SY/T 6083-94 三缸单作用钻井泵主要易损件连接尺寸SY/T 6082-94 石油地震勘探车装钻机使用和维护SY/T 6072-94 钻井用磨铣鞋SY/T 5986-94 调剖液配注车SY/T 5962-94 洗井机SY/T 5961-94 清蜡设备SY/T 5884-93 压裂车技术条件SY/T 5870-93 套管补贴用波纹管SY/T 6114-94 压裂管汇车SY/T 6407-1999 旋转钻井钻柱构件规范SY 5064-85 泥浆泵双金属缸套技术条件SY/T 5531-92 石油钻机用转盘SY 5494-92 GHC35 固井管汇车SY/T 5200-2002 钻柱转换接头SY/T 6534-2002 双螺杆油气混输泵SY/T 6497-2000 石油钻机用万向联轴器SY/T 6494-2000 石油天然气工业设备可靠性和维修数据的采集与交换SY/T 6462-2000 油田用注聚合物泵SY/T 6416-1999 内燃机的安装、维护和操作推荐方法SY/T 6198-1996 爆炸松扣井口工具SY/T 6408-1999 钻井和修井井架、底座的维护与使用SY/T 6271-1996 潜油电泵主要易损件配合连接尺寸SY/T 6401-1999 气举井下装置SY/T 6400-1999 气举阀性能试验方法SY/T 6367-1998 钻井设备的检验、维护、修理和修复程序。

潜油电泵安全操作规程采油二队2006年1月10日1、工作原理及组成1.1工作原理泵轴传递的扭矩带动叶轮高速旋转，把动能转化为压力能，将液体举升到地面。

泵为多级串接式潜油泵，每级由一个旋转的叶轮和一个固定的导壳组成。

泵潜没在井液中，液体受到高速旋转的叶轮上的叶片作用，将速度能转化为压力能，经过导壳井液又进人下一级叶轮，压力便逐级叠加……，最后经泵出口通过油管输送到地面，经井口装置和地面集输系统汇合。

5.3 泵的结构特点由于受到井筒套管尺寸的限制，泵的外径小，级数多，呈细长圆柱型结构，最长可达30米，采用分节制造。

泵节之间用法兰连接，轴与轴用花键套连接。

泵的流量决定泵型，扬程决定级数，流量与扬程之乘积决定所需功率。

潜油离心泵具有高泵效，扬程高，排量范围大（30—1000m3/d），油井适应范围宽等特点。

1.2标准电泵组成井下部份包括：电机、保护器、油气分离器、多级离心泵、电缆、单流阀、泄流阀等。

井上部份包括：变压器、控制箱、接线盒等。

电泵供电流程：地面电网—变压器—控制箱—接线盒—电缆—电机电泵抽油流程：油气分离器—多级离心泵—单流阀—泄流阀—油管—井口—输油系统潜油电泵机组为细长圆柱体结构，长度可达几十米，标准潜油电泵安装方法：井下部份：电机、保护器、油气分离器、离心泵。

泵轴均用花键套连接，外壳用法兰螺栓连接，电泵机组上电机外壳与支座连接螺纹的接缝处均焊有防倒块，以防止机组短时反转使螺纹倒扣松开。

除上述主要部件外，还有各种附件，这些附件有些是必要的，有些则可以选用安装。

所需的最常用的附件有下井安装附件、包装箱、电缆滚筒、电缆滚筒支架、电缆滑轮、下井工具等。

2、安全操作2.1总体要求1)穿戴好劳保服装。

2)按要求准备好防护用品。

3)按照要求做好三紧（领口紧、袖口紧、上衣下摆紧）。

4)女同志将头发盘紧束在安全帽内。

5)严格按照操作规程操作。

2.2启动安全操作2.2.1启动前安全检查1)检查井口装置和出油管线，保证全部阀门安装正确并处于正确的工作状态。

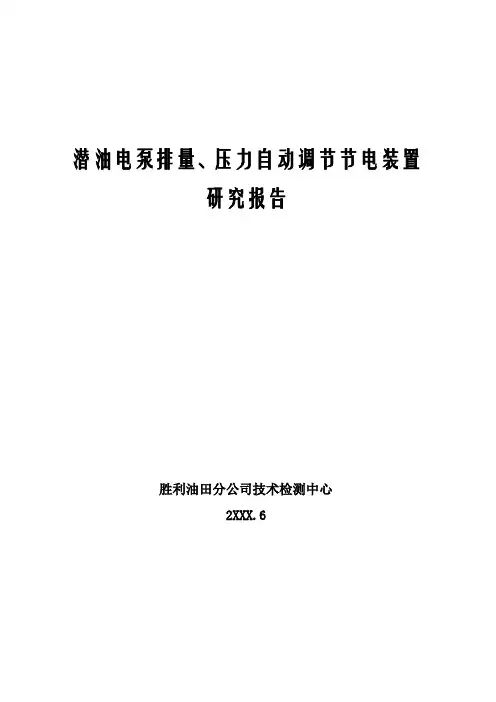

潜油电泵排量、压力自动调节节电装置研究报告胜利油田分公司技术检测中心2XXX.6目录前言 (1)第1章概述 (3)1.研究目的意义 (3)2.国内外研究现状 (4)3.主要研究内容 (5)4.预期目标 (6)第2章自动调节装置的设计 (7)1. 自动调节装置结构图 (7)2.工作原理 (8)3. 自动调节装置卸压孔径的选择 (10)4注意事项 (11)第3章自动调节装置实验室试验 (12)1.试验过程 (12)2.试验结果 (14)3.结果分析 (15)第4章自动调节装置的现场试验 (16)1.试验目的 (16)2.试验过程 (16)3.结果分析 (17)第5章结论 (18)前言油田投入开发以后，随着不断的开采或注水、地下液位情况始终处于变化之中，加之潜油电泵具有的大排量特点，更加剧了这种地下液位的变化。
