2020年消防稳压泵设置规范标准[详]

稳压泵对于采用临时高压消防给水系统的高层或多层建筑，当消防水箱设置高度不能满足系统最不利点灭火设备所需的水压要求时，应设稳压泵。

当稳压泵的控制不能实现防止频繁启动时，应增加隔膜式气压罐；（一）稳压泵稳压泵是在消防给水系统中用于稳定平时最不利点水压的给水泵；通常选用小流量、高扬程的水泵；消防稳压泵也应设置备用泵，通常可按“用一备一”原则选用，宜采用单吸单级或单吸多级离心泵，泵外壳和叶轮等主要部件的材质宜采用不锈钢。

1、稳压泵的工作原理稳压泵通过三个压力控制点（P2、P3、P4）分别与压力继电器相连接，用来控制其工作。

（1）稳压泵向管网中持续充水时，管网内压力升高，当达到设定的压力值P4（稳压上限）时，稳压泵停止工作；（2）若管网存在渗漏或由于其他原因导致管网压力逐渐下降，当降到设定压力值P3（稳压下限）时，稳压泵再次启动；如此周而复始，从而使管网压力始终保持在P3-P4之间；（3）若稳压泵启动并持续给管网补水，但管网压力仍继续下降，则可认为有火灾发生，管网内的消防水正在被使用。

因此，当水压继续下降到设定压力值P2（消防主泵启动压力点）时，将联锁启动消防主泵，同时稳压泵停止工作。

2、稳压泵流量的确定消防给水系统消防稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和习题自动启动流量，当没有管网渗漏量数据时，稳压泵的设计流量宜按消防给水设计流量的1%-3%计算，且不宜小于1L/s；消防给水系统所采用报警阀压力开关等自动启动流量应根据产品确定。

3、稳压泵设计压力的确定（1）稳压泵的设计压力应满足系统自动启动和管网充满水的要求；（2）稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力，且增加值宜为0.07-0.1Mpa；（3）稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力大于0.15MPa；4、稳压泵的供电要求消防稳压泵的供电要求同消防泵的供电要求。

一级消防工程师知识点|稳压泵的设置要求及维护管理措施下面我们来学习一下稳压泵的设置要求及维护管理措施。

1、设计要求：A、流量要求①稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和系统自动启动流量。

②消防给水系统管网的正常泄漏量应根据管道材质、接口形式等确定，当没有管网泄露量数据时，稳压泵的设计流量宜按消防给水设计流量的1%~3%计，且不宜小于1L/s。

③消防给水系统所采用报警阀压力开关等自动启动流量应根据产品确定。

B、压力要求①稳压泵的设计压力应满足系统自动启动和管网充满水的要求。

②稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力值，且增加值宜为0.07～0.10MPa。

③稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力应大于0.15MPa。

④设置稳压泵的临时高压消防给水系统应设置防止稳压泵频繁启停的技术措施，当采用气压水罐时，其调节容积应根据稳压泵启泵次数不大于15次/h计算确定，但有效储水容积不宜小于150L。

⑤稳压泵吸水管应设置明杆闸阀，稳压泵出水管应设置消声止回阀和明杆闸阀。

⑥稳压泵应设置备用泵。

2、调试：1. 当达到设计启动压力时，稳压泵应立即启动；当达到系统停泵压力时，稳压泵应自动停止运行；稳压泵启停应达到设计压力要求。

2. 能满足系统自动启动要求，且当消防主泵启动时，稳压泵应停止运行。

3. 稳压泵在正常工作时每小时的启停次数应符合设计要求，且不应大于15次/h。

4. 稳压泵启停时系统压力应平稳，且稳压泵不应频繁启停。

检查数量：全数检查。

检查方法：直观检查。

注：稳压泵的功能是使系统能保持准工作状态时的正常水压。

稳压泵的额定流量，应当大于系统正常的漏水率，泵的出口压力应当是维护系统所需的压力，故它应随着系统压力变化而自动开启和停车，目的是保证系统合理运行，且保护稳压泵。

3、验收和维护管理：1. 稳压泵的型号性能等应符合设计要求。

《消防给水及消火栓系统技术规范》设置稳压泵应注意的几个问题1、当高位消防水箱的最低有效水位不能满足水灭火设施最不利点处的静水压力或无法设置高位消防水箱而设有稳压泵时，“水消规”5.3节规定，稳压泵的设计流量和压力应满足系统自动启动和管网充满水的要求，也应满足报警阀压力开关的动作要求。

“水消规”5.3.2条第1款规定，稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和系统自动启动流量。

这样当设有流量开关的消防水箱出水管，管径为DN100、DN125、DN150时，稳压泵的设计流量分别不宜小于0.9 L/s(53.2 L/min)、1.4 L/s(81.7 L/min)及2.0 L/s（119.6 L/min）的流量开关可靠启动要求。

《自动喷水灭火系统施工及验收规范》(GB 50261-2017)规定，湿式系统启动一只喷头或以0.94～1.5 L/s的流量从末端试水装置处放水时，报警阀、压力开关和消防水泵等应及时动作。

若系统未设置与稳压泵配套使用的气压水罐，或设有气压水罐而未储存初期消防用水量且系统出水时其有效储水较少，当稳压泵的设计流量不能满足以上要求时，流量开关、报警阀压力开关可能不能够及时动作而启动消防泵。

2、由于“水消规”未提出气压水罐储存初期消防用水的要求，而该规范11.0.3条规定消防水泵从接到启泵信号到水泵正常运转的自动启动时间不应大于2min，在这段时间内，最不利点室内消火栓或喷头的供水需要依靠稳压泵来保证。

此时该泵实际起增压泵的作用。

如建筑物的火灾危险性较高，为安全起见，稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和系统自动启动流量；消防给水系统管网的正常泄漏量应根据管道材质、接口形式等确定，当没有管网泄漏量数据时，稳压泵的设计流量宜按消防给水设计流量的1 %～3 %计，且不宜小于lL/s ;3、当稳压设备设于高位消防水箱间时，消防水箱出水管上的流量开关应设于水箱出水管与稳压设备出水管连接点（顺水流方向）之后，这样，当发生火情时流量开关才能及时动作。

稳压泵对于采用临时高压消防给水系统的高层或多层建筑，当消防水箱设置高度不能满足系统最不利点灭火设备所需的水压要求时，应设稳压泵。

当稳压泵的控制不能实现防止频繁启动时，应增加隔膜式气压罐；（一）稳压泵稳压泵是在消防给水系统中用于稳定平时最不利点水压的给水泵；通常选用小流量、高扬程的水泵；消防稳压泵也应设置备用泵，通常可按“用一备一”原则选用，宜采用单吸单级或单吸多级离心泵，泵外壳和叶轮等主要部件的材质宜采用不锈钢。

1、稳压泵的工作原理稳压泵通过三个压力控制点（P2、P3、P4）分别与压力继电器相连接，用来控制其工作。

（1）稳压泵向管网中持续充水时，管网内压力升高，当达到设定的压力值P4（稳压上限）时，稳压泵停止工作；（2）若管网存在渗漏或由于其他原因导致管网压力逐渐下降，当降到设定压力值P3（稳压下限）时，稳压泵再次启动；如此周而复始，从而使管网压力始终保持在P3-P4之间；（3）若稳压泵启动并持续给管网补水，但管网压力仍继续下降，则可认为有火灾发生，管网内的消防水正在被使用。

因此，当水压继续下降到设定压力值P2（消防主泵启动压力点）时，将联锁启动消防主泵，同时稳压泵停止工作。

2、稳压泵流量的确定消防给水系统消防稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和习题自动启动流量，当没有管网渗漏量数据时，稳压泵的设计流量宜按消防给水设计流量的1%-3%计算，且不宜小于1L/s；消防给水系统所采用报警阀压力开关等自动启动流量应根据产品确定。

3、稳压泵设计压力的确定（1）稳压泵的设计压力应满足系统自动启动和管网充满水的要求；（2）稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力，且增加值宜为0.07-0.1Mpa；（3）稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力大于0.15MPa；4、稳压泵的供电要求消防稳压泵的供电要求同消防泵的供电要求。

《消防给水及消火栓系统技术规范》设置稳压泵应注意的几个问题1、当高位消防水箱的最低有效水位不能满足水灭火设施最不利点处的静水压力或无法设置高位消防水箱而设有稳压泵时，“水消规”5.3节规定，稳压泵的设计流量与压力应满足系统自动启动与管网充满水的要求，也应满足报警阀压力开关的动作要求。

“水消规”5.3.2条第1款规定，稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量与系统自动启动流量。

这样当设有流量开关的消防水箱出水管，管径为DN100、DN125、DN150时，稳压泵的设计流量分别不宜小于0.9 L/s(53.2 L/min)、1.4 L/s(81.7 L/min)及2.0 L/s（119.6L/min）的流量开关可靠启动要求。

《自动喷水灭火系统施工及验收规范》(GB 50261-2017)规定，湿式系统启动一只喷头或以0.94～1.5 L/s的流量从末端试水装置处放水时，报警阀、压力开关与消防水泵等应及时动作。

若系统未设置与稳压泵配套使用的气压水罐，或设有气压水罐而未储存初期消防用水量且系统出水时其有效储水较少，当稳压泵的设计流量不能满足以上要求时，流量开关、报警阀压力开关可能不能够及时动作而启动消防泵。

2、由于“水消规”未提出气压水罐储存初期消防用水的要求，而该规范11.0.3条规定消防水泵从接到启泵信号到水泵正常运转的自动启动时间不应大于2min，在这段时间内，最不利点室内消火栓或喷头的供水需要依靠稳压泵来保证。

此时该泵实际起增压泵的作用。

如建筑物的火灾危险性较高，为安全起见，稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量与系统自动启动流量；消防给水系统管网的正常泄漏量应根据管道材质、接口形式等确定，当没有管网泄漏量数据时，稳压泵的设计流量宜按消防给水设计流量的1 %～3 %计，且不宜小于lL/s ;3、当稳压设备设于高位消防水箱间时，消防水箱出水管上的流量开关应设于水箱出水管与稳压设备出水管连接点（顺水流方向）之后，这样，当发生火情时流量开关才能及时动作。

消防稳压泵正常压力值-回复消防稳压泵正常压力值是多少？消防稳压泵是消防系统中的重要组成部分，用于提供稳定的水压，以确保消防设备正常运行。

正常的消防稳压泵压力值是多少呢？接下来，我们将一步一步回答这个问题。

首先，我们需要了解消防系统中的压力要求。

根据国家有关消防规范，消防系统的供水压力应满足以下要求：在消防水泵启动时，供水压力不得低于0.2MPa；在消防水泵正常运行时，供水压力不得低于0.3MPa。

因此，我们可以初步确定消防稳压泵的正常工作压力应在0.3MPa及以上。

接下来，我们需要了解消防稳压泵的工作原理。

消防稳压泵通过控制出口阀门的开度，以达到稳定的供水压力。

当消防泵的出口流量增加时，泵会自动加大出口阀门开度，以克服流动阻力，保持稳定的供水压力。

同样地，当消防泵的出口流量减小时，泵会自动减小出口阀门开度，以避免过高的供水压力。

在实际操作中，消防稳压泵的压力设定值可以由消防工程师根据实际情况进行调整。

一般来说，消防稳压泵的压力设定值应略高于消防系统中最高点的要求压力，以确保供水能够到达系统的每个部位。

同时，根据建筑物的不同楼层高度和水流阻力，消防稳压泵会对压力进行自动调整。

消防稳压泵的压力设定值应当考虑到以下因素：1. 建筑物的高度：随着建筑物的高度增加，水的运动阻力也会随之增大，因此需要相应提高压力设定值。

2. 消防设备的要求：不同的消防设备对供水压力有不同的要求，比如喷洒系统需要较高的压力来确保喷头正常喷水。

3. 消防系统的布局：消防系统的管路布局也会对压力设定值产生影响，如消防主干管、分支管等。

总结起来，消防稳压泵的正常工作压力应在0.3MPa及以上。

具体的压力设定值应由消防工程师根据建筑物的高度、消防设备的要求和消防系统的布局进行合理的调整。

只有在确保消防设备正常运行的前提下，才能保障建筑物的消防安全。

稳压泵之马矢奏春创作对于采取临时高压消防给水系统的高层或多层建筑,当消防水箱设置高度不克不及知足系统最晦气点灭火设备所需的水压要求时,应设稳压泵.当稳压泵的控制不克不及实现避免频繁启动时,应增加隔膜式气压罐；（一）稳压泵稳压泵是在消防给水系统顶用于稳定日常平常最晦气点水压的给水泵；常日选用小流量、低垂程的水泵；消防稳压泵也应设置备用泵,常日可按“用一备一”原则选用,宜采取单吸单级或单吸多级离心泵,泵外壳和叶轮等主要部件的材质宜采取不锈钢.1、稳压泵的义务道理稳压泵经由进程三个压力控制点（P2、P3、P4）辨别与压力继电器相连接,用来控制其义务.（1）稳压泵向管网中中止充水时,管网内压力升高,当达到设定的压力值P4（稳压上限）时,稳压泵停止义务；（2）若管网消掉渗漏或因为其他原因导致管网压力逐渐下降,当降到设定压力值P3（稳压下限）时,稳压泵再次启动；如斯周而复始,从而使管网压力始终保持在P3-P4之间；（3）若稳压泵启动并中止给管网补水,但管网压力仍中止下降,则可认为有掉火产生,管网内的消防水正在被运用.是以,当水压中止下降到设定压力值P2（消防主泵启动压力点）时,将联锁启动消防主泵,同时稳压泵停止义务.2、稳压泵流量的确定消防给水系统消防稳压泵的设计流量不该小于消防给水系统管网的正常泄漏量和习题自动启动流量,当没有管网渗漏量数据时,稳压泵的设计流量宜按消防给水设计流量的1%-3%计算,且不宜小于1L/s；消防给水系统所采取报警阀压力开关等自动启动流量应按照产品确定.3、稳压泵设计压力的确定（1）稳压泵的设计压力应知足系统自动启动和管网充满水的要求；（2）稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准义务状态时大于系统设置自动启泵压力,且增加值宜为0.07-0.1Mpa；（3）稳压泵的设计压力应保持系统最晦气点处水灭火举动措施在准义务状态时的静水压力大于0.15MPa；4、稳压泵的供电要求消防稳压泵的供电要求同消防泵的供电要求.（二）气压罐1、气压罐的义务道理实际中,因为各类原因,稳压泵经常频繁启动,不单泵随意马虎损害,并且对全部管网系统和电网系统晦气.是以,稳压泵常与小型气压罐合营运用,当采取气压水罐时,其调节容积应按照稳压泵启泵次数不大于15次/h计算确定,但有效容积不宜小于150L.在气压罐内设定的P1、P2、Ps1、Ps2四个压力控制点中,P1为气压罐的最小设计义务压力,P2为水泵启动压力,Ps1为稳压泵启动压力.当罐内压力为Ps2时,消防给水管网处于较高义务压力状态,稳压泵和消防水泵均处于停止状态；随着管网渗漏或因为其他原因引起的泄压的消掉,当罐内压力从Ps2降至Ps1时,便自动启动稳压泵,向气压罐补水,直到罐内压力增加到Ps2时,稳压泵停止义务,从而包管了气压罐内消防储水的常备储存；若建筑产生掉火,随着灭火设备出水,气压罐内出水量削减、压力下降,当压力Ps2降至Ps1时,稳压泵启动,但稳压泵流量较小,其供水全部用于灭火设备,气压罐内的水得不到弥补,罐内压力中止下降至P2时,消防泵启动并向管网供水,同时向控制中央报警.此时稳压泵停止运转,消防增（稳）压义务完成.2、气压罐的义务压力气压罐的最小设计义务压力应知足系统最晦气点灭火设备所需的水压要求；3、气压罐的容积气压罐的容积应包含消防储存水容积、缓冲水容积、稳压调节水容积和压缩空气容积.。

一、前言消防稳压泵是消防给水系统中的重要设备，其主要作用是确保消防给水系统在火灾发生时能够迅速、稳定地提供足够的水压。

正确的压力设置对于消防稳压泵的正常运行和消防系统的安全至关重要。

本文将详细介绍消防稳压泵压力设置的指南，以帮助用户正确、高效地使用消防稳压泵。

二、消防稳压泵概述消防稳压泵是一种专为消防系统设计的稳压设备，其主要工作原理是通过泵的运转，将消防给水系统中的压力维持在一定的范围内，确保消防给水系统在任何情况下都能正常运行。

消防稳压泵通常由泵体、电机、控制系统等组成。

三、消防稳压泵压力设置的重要性1. 确保消防给水系统正常运行：正确的压力设置可以保证消防给水系统在火灾发生时，水压稳定，流量充足，为消防灭火提供有力保障。

2. 提高消防系统的可靠性：消防稳压泵压力设置不合理，会导致消防系统无法正常工作，甚至引发火灾事故。

3. 延长设备使用寿命：合理的压力设置可以降低设备运行时的磨损，延长设备使用寿命。

四、消防稳压泵压力设置指南1. 确定消防给水系统所需压力（1）根据《建筑设计防火规范》（GB 50016-2014）的相关要求，确定消防给水系统的设计压力。

（2）考虑消防给水系统中的管道、阀门、接头等元件的承压能力，确保系统在正常工作状态下，各元件不受损坏。

2. 计算消防稳压泵所需压力（1）根据消防给水系统的设计流量和设计压力，计算消防稳压泵所需的最大压力。

（2）考虑消防稳压泵在运行过程中的压力损失，适当增加压力值。

3. 设置消防稳压泵压力（1）根据计算得到的消防稳压泵所需压力，调整消防稳压泵的压力设定值。

（2）确保消防稳压泵的压力设定值在消防给水系统设计压力的允许范围内。

4. 检查消防稳压泵压力（1）在消防稳压泵运行过程中，定期检查压力值，确保压力稳定。

（2）如发现压力异常，及时调整消防稳压泵的压力设定值，确保系统正常运行。

五、消防稳压泵压力设置注意事项1. 消防稳压泵压力设置应根据实际情况进行调整，避免设置过高或过低。

《消规》学习之消火栓、稳压泵的压力开关启停压设定值《消规》11.0.4消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。

消防水泵房内的压力开关宜引入消防水泵控制柜内。

理解：1.常规的湿式消火栓系统设置“消防水泵出水干管上设置的压力开关”与“高位消防水箱出水管上的流量开关”，根据冗余原则，100%备用，这两个控制部件无论谁先动作，都可以直接启动消防泵供水；2.冬季有冰冻的严寒、寒冷地区设置的干式消火栓系统，有四种开启供水的方式，如《消规》7.1.6-1：“在供水干管上宜设干式报警阀、雨淋阀或电磁阀、电动阀等快速启闭装置”，此时若设置干式报警阀，则可由报警阀组的压力开关启动消防泵。

若不设干式报警阀，则可由“消防水泵出水干管上设置的压力开关”与“高位消防水箱出水管上的流量开关”启动消防水泵。

《消规》11.0.6稳压泵应由消防给水管网或气压水罐上设置的稳压泵自动启停泵压力开关或压力变送器控制。

理解：稳压泵的自动启停泵，一般由稳压泵后设置的“压力开关”或“压力变送器”根据启停泵压力设定值来控制。

注：压力开关，或压力变送器，都是接收压力的装置，且能根据自身设定的压力值发送控制信号到相应的水泵控制柜进行相应的控制，该部分一般由给排水系统的PLC控制来设计完成。

具体在工程设计中直接选用相应的成套设备即可，或者说，你采购一套稳压装置，就自带了控制柜、控制系统，不需给排水设计时另行设计该控制系统。

只需要设定相应的启停泵设计压力值即可。

那么，接下来的问题是：消防水泵的压力开关、流量开关、稳压泵的压力开关参数如何设计？1. 流量开关：类似于水流指示器，在水流动的时候能发出信号，该信号可以用于报警，可以用于做其他的任何事情，比如启动消防水泵，由电气专业设计，给排水专业提出要求。

而流量开关又是比“水流指示器”更为可靠一点的设备，但本质还是水流动时就发出信号控制相应的设备。

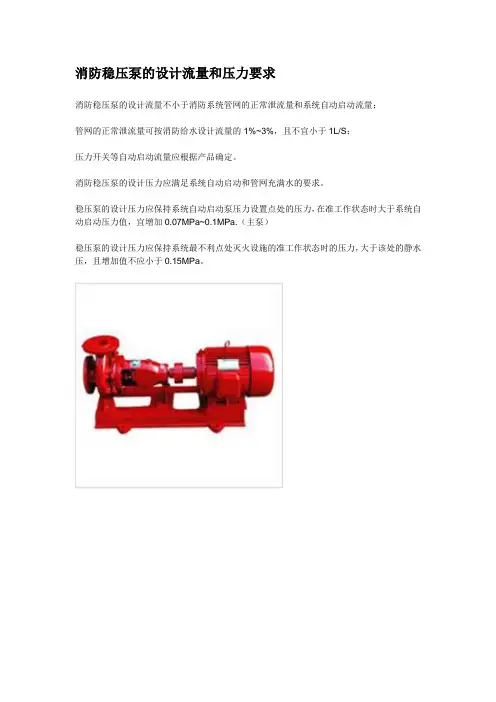

消防稳压泵的设计流量和压力要求
消防稳压泵的设计流量不小于消防系统管网的正常泄流量和系统自动启动流量；
管网的正常泄流量可按消防给水设计流量的1%~3%，且不宜小于1L/S；
压力开关等自动启动流量应根据产品确定。

消防稳压泵的设计压力应满足系统自动启动和管网充满水的要求。

稳压泵的设计压力应保持系统自动启动泵压力设置点处的压力，在准工作状态时大于系统自动启动压力值，宜增加0.07MPa~0.1MPa.（主泵）
稳压泵的设计压力应保持系统最不利点处灭火设施的准工作状态时的压力，大于该处的静水压，且增加值不应小于0.15MPa。

2、稳压泵流量的确定
消防给水系统消防稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和习题自动启动流量，当没有管网渗漏量数据时，稳压泵的设计流量宜按消防给水设计流量的1%-3%计算，且不宜小于1L/s；消防给水系统所采用报警阀压力开关等自动启动流量应根据产品确定。
3、稳压泵设计压力的确定
（1）稳压泵的设计压力应满足系统自动启动和管网充满水的要求；2Fra bibliotek气压罐的工作压力
气压罐的最小设计工作压力应满足系统最不利点灭火设备所需的水压要求；
3、气压罐的容积
气压罐的容积应包括消防储存水容积、缓冲水容积、稳压调节水容积和压缩空气容积。
（2）稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力，且增加值宜为0.07-0.1Mpa；
（3）稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力大于0.15MPa；
4、稳压泵的供电要求
消防稳压泵的供电要求同消防泵的供电要求。
（二）气压罐
稳压泵
对于采用临时高压消防给水系统的高层或多层建筑，当消防水箱设置高度不能满足系统最不利点灭火设备所需的水压要求时，应设稳压泵。当稳压泵的控制不能实现防止频繁启动时，应增加隔膜式气压罐；
（一）稳压泵
稳压泵是在消防给水系统中用于稳定平时最不利点水压的给水泵；通常选用小流量、高扬程的水泵；消防稳压泵也应设置备用泵，通常可按“用一备一”原则选用，宜采用单吸单级或单吸多级离心泵，泵外壳和叶轮等主要部件的材质宜采用不锈钢。
1、气压罐的工作原理
实际中，由于各种原因，稳压泵常常频繁启动，不但泵容易损害，而且对整个管网系统和电网系统不利。因此，稳压泵常与小型气压罐配合使用，当采用气压水罐时，其调节容积应根据稳压泵启泵次数不大于15次/h计算确定，但有效容积不宜小于150L。

稳压泵之吉白夕凡创作对于采取临时高压消防给水系统的高层或多层建筑,当消防水箱设置高度不克不及满足系统最晦气点灭火设备所需的水压要求时,应设稳压泵.当稳压泵的控制不克不及实现避免频繁启动时,应增加隔阂式气压罐；（一）稳压泵稳压泵是在消防给水系统中用于稳定平时最晦气点水压的给水泵；通常选用小流量、低垂程的水泵；消防稳压泵也应设置备用泵,通常可按“用一备一”原则选用,宜采取单吸单级或单吸多级离心泵,泵外壳和叶轮等主要部件的材质宜采取不锈钢.1、稳压泵的任务原理稳压泵通过三个压力控制点（P2、P3、P4）辨别与压力继电器相连接,用来控制其任务.（1）稳压泵向管网中持续充水时,管网内压力升高,当达到设定的压力值P4（稳压上限）时,稳压泵停止任务；（2）若管网存在渗漏或由于其他原因导致管网压力逐渐下降,当降到设定压力值P3（稳压下限）时,稳压泵再次启动；如此周而复始,从而使管网压力始终坚持在P3-P4之间；（3）若稳压泵启动并持续给管网补水,但管网压力仍继续下降,则可认为有火灾产生,管网内的消防水正在被使用.因此,当水压继续下降到设定压力值P2（消防主泵启动压力点）时,将联锁启动消防主泵,同时稳压泵停止任务.2、稳压泵流量的确定消防给水系统消防稳压泵的设计流量不该小于消防给水系统管网的正常泄漏量和习题自动启动流量,当没有管网渗漏量数据时,稳压泵的设计流量宜按消防给水设计流量的1%-3%计算,且不宜小于1L/s；消防给水系统所采取报警阀压力开关等自动启动流量应按照产品确定.3、稳压泵设计压力的确定（1）稳压泵的设计压力应满足系统自动启动和管网充满水的要求；（2）稳压泵的设计压力应坚持系统自动启泵压力设置点处的压力在准任务状态时大于系统设置自动启泵压力,且增加值宜为0.07-0.1Mpa；（3）稳压泵的设计压力应坚持系统最晦气点处水灭火设施在准任务状态时的静水压力大于0.15MPa；4、稳压泵的供电要求消防稳压泵的供电要求同消防泵的供电要求.（二）气压罐1、气压罐的任务原理实际中,由于各类原因,稳压泵经常频繁启动,不单泵容易损害,并且对整个管网系统和电网系统晦气.因此,稳压泵常与小型气压罐配合使用,当采取气压水罐时,其调节容积应按照稳压泵启泵次数不大于15次/h计算确定,但有效容积不宜小于150L.在气压罐内设定的P1、P2、Ps1、Ps2四个压力控制点中,P1为气压罐的最小设计任务压力,P2为水泵启动压力,Ps1为稳压泵启动压力.当罐内压力为Ps2时,消防给水管网处于较高任务压力状态,稳压泵和消防水泵均处于停止状态；随着管网渗漏或由于其他原因引起的泄压的出现,当罐内压力从Ps2降至Ps1时,便自动启动稳压泵,向气压罐补水,直到罐内压力增加到Ps2时,稳压泵停止任务,从而包管了气压罐内消防储水的常备储存；若建筑产生火灾,随着灭火设备出水,气压罐内出水量减少、压力下降,当压力Ps2降至Ps1时,稳压泵启动,但稳压泵流量较小,其供水全部用于灭火设备,气压罐内的水得不到弥补,罐内压力继续下降至P2时,消防泵启动并向管网供水,同时向控制中心报警.此时稳压泵停止运转,消防增（稳）压任务完成.2、气压罐的任务压力气压罐的最小设计任务压力应满足系统最晦气点灭火设备所需的水压要求；3、气压罐的容积气压罐的容积应包含消防储存水容积、缓冲水容积、稳压调节水容积和压缩空气容积.。

消防给水及消火栓系统技术规范设置稳压泵《消防给水及消火栓系统技术规范》设置稳压泵应注意的几个问题1、当高位消防水箱的最低有效水位不能满足水灭火设施最不利点处的静水压力或无法设置高位消防水箱而设有稳压泵时，水消规” 5■节规定，稳压泵的设计流量和压力应满足系统自动启动和管网充满水的要求，也应满足报警阀压力开关的动作要求。

水消规” 5.3.条第1款规定，稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和系统自动启动流量。

这样当设有流量开关的消防水箱出水管，管径为DN100、DN125、DN150时，稳压泵的设计流量分别不宜小于0.9 L/s(53.2 L/min)、1.4 L/s(81.7 L/min)及2.0L/s( 119.6L/min )的流量开关可靠启动要求。

《自动喷水灭火系统施工及验收规范》(GB 50261-20仃)规定，湿式系统启动一只喷头或以0.94〜1.5 L/s的流量从末端试水装置处放水时，报警阀、压力开关和消防水泵等应及时动作。

若系统未设置与稳压泵配套使用的气压水罐，或设有气压水罐而未储存初期消防用水量且系统出水时其有效储水较少，当稳压泵的设计流量不能满足以上要求时，流量开关、报警阀压力开关可能不能够及时动作而启动消防泵<3*^©—© 2、由于 水消规”未提出气压水罐储存初期消防用水的要求，而该规范11.0.3条规定消防水泵 从接到启泵信号到水泵正常运转的自动启动时间不应大于 2min ，在这段时间内，最不利点室 内消火栓或喷头的供水需要依靠稳压泵来保证。

此时该泵实际起增压泵的作用。

如建筑物的火 灾危险性较高，为安全起见，稳压泵 的设计流量不 应小于消防给水系统 管网的正常泄漏量 和系统自动启动流量；消 防给水系统管网 的正常泄漏量应根据管道材质 、接口形式等确 定，当没有管网泄漏量数据时，稳压泵的设计流量宜按消防给水设计流量的1 %〜3 % 计，且不宜小于IL/s ;RtMJH—— 満临恥剋消防泵 控制柜3、当稳压设备设于高位消防水箱间时，消防水箱出水管上的流量开关应设于水箱出水管与稳 压设备出水管连接点（顺水流方向）之后，这样，当发生火情时流量开关才能及时动作。

一、概述消防稳压泵是消防给水系统的重要组成部分，其主要作用是在消防水源压力不足或消防用水量增大时，能够迅速、稳定地提供足够的消防用水压力，确保消防系统的正常运行。

为确保消防稳压泵的压力设置符合规范要求，特制定本指南。

二、适用范围本指南适用于新建、改建、扩建的消防给水系统中的消防稳压泵压力设置。

三、设计依据1. 《建筑设计防火规范》（GB 50016-2014）2. 《消防给水及消火栓系统技术规范》（GB 50974-2014）3. 《消防泵》（GB/T 6245-2006）4. 《消防给水及消火栓系统设计规范》（GB 50974-2014）四、压力设置原则1. 消防稳压泵的压力设置应确保消防系统在任何情况下均能满足消防用水要求。

2. 消防稳压泵的压力设置应考虑消防水源压力、消防用水量、消防设备特性等因素。

3. 消防稳压泵的压力设置应保证消防系统在正常运行和故障情况下均能满足消防用水要求。

五、压力设置方法1. 计算消防用水量：根据建筑物的性质、规模、火灾风险等级等因素，计算消防用水量。

2. 确定消防水源压力：了解消防水源压力，包括市政供水、自备水源等。

3. 计算消防稳压泵压力需求：a. 消防用水压力：根据消防设备特性，计算消防用水压力；b. 消防水源至消防设备的压力损失：考虑管道、阀门、接头等压力损失；c. 消防稳压泵出口至消防设备的压力损失：考虑管道、阀门、接头等压力损失；d. 消防稳压泵启动压力：考虑消防稳压泵启动时所需的压力。

4. 确定消防稳压泵压力设置：a. 根据计算结果，确定消防稳压泵的压力设置；b. 考虑消防稳压泵的工作性能、设备特性等因素，调整压力设置；c. 确保消防稳压泵的压力设置符合设计规范要求。

六、压力设置注意事项1. 消防稳压泵的压力设置应保证消防系统在任何情况下均能满足消防用水要求，包括正常运行和故障情况。

2. 消防稳压泵的压力设置应考虑消防设备特性和消防用水量，确保消防设备在正常工作状态下能够充分发挥作用。

消防稳压泵的设计要求及稳压泵的调试要求
一、稳压泵的作用
稳压泵的作用是在消防给水系统中用于稳定平时最不利点水压。

二、稳压泵的设计流量
1、稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和系统自动启动流量。

2、喷淋消防稳压泵的流量宜为1L/s，且不应大于一个喷头的流量；
3、消火栓给水系统与自动喷水灭火系统合用的消防稳压泵，其流量宜为3L/s。

4、当没有管网泄露量数据时，稳压泵的设计流量宜按消防给水设计流量的1%~3%计，且不宜小于1L/s。

5、消防给水系统所采用报警阀压力开关等自动启动流量应根据产品确定。

三、稳压泵的设计压力
1、稳压泵的设计压力应满足系统自动启动和管网充满水的要求。

2、稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力值，且增加值宜为0.07～0.10MPa。

3、稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力应大于0.15MPa。

四、稳压泵的调试要求
1、当达到设计启动压力时，稳压泵应立即启动；当达到系统停泵压力时，稳压泵应自动停止运行；稳压泵启停应达到设计压力要求。

2、能满足系统自动启动要求，且当消防主泵启动时，稳压泵应停止运行。

3、稳压泵在正常工作时每小时的启停次数应符合设计要求，且不应大于15次/h。

4、稳压泵启停时系统压力应平稳，且稳压泵不应频繁启停。

稳压泵之樊仲川亿创作对于采取临时高压消防给水系统的高层或多层建筑,当消防水箱设置高度不克不及满足系统最晦气点灭火设备所需的水压要求时,应设稳压泵.当稳压泵的控制不克不及实现避免频繁启动时,应增加隔阂式气压罐；（一）稳压泵稳压泵是在消防给水系统中用于稳定平时最晦气点水压的给水泵；通常选用小流量、低垂程的水泵；消防稳压泵也应设置备用泵,通常可按“用一备一”原则选用,宜采取单吸单级或单吸多级离心泵,泵外壳和叶轮等主要部件的材质宜采取不锈钢.1、稳压泵的任务原理稳压泵通过三个压力控制点（P2、P3、P4）辨别与压力继电器相连接,用来控制其任务.（1）稳压泵向管网中持续充水时,管网内压力升高,当达到设定的压力值P4（稳压上限）时,稳压泵停止任务；（2）若管网存在渗漏或由于其他原因导致管网压力逐渐下降,当降到设定压力值P3（稳压下限）时,稳压泵再次启动；如此周而复始,从而使管网压力始终坚持在P3-P4之间；（3）若稳压泵启动并持续给管网补水,但管网压力仍继续下降,则可认为有火灾产生,管网内的消防水正在被使用.因此,当水压继续下降到设定压力值P2（消防主泵启动压力点）时,将联锁启动消防主泵,同时稳压泵停止任务.2、稳压泵流量的确定消防给水系统消防稳压泵的设计流量不该小于消防给水系统管网的正常泄漏量和习题自动启动流量,当没有管网渗漏量数据时,稳压泵的设计流量宜按消防给水设计流量的1%-3%计算,且不宜小于1L/s；消防给水系统所采取报警阀压力开关等自动启动流量应按照产品确定.3、稳压泵设计压力的确定（1）稳压泵的设计压力应满足系统自动启动和管网充满水的要求；（2）稳压泵的设计压力应坚持系统自动启泵压力设置点处的压力在准任务状态时大于系统设置自动启泵压力,且增加值宜为0.07-0.1Mpa；（3）稳压泵的设计压力应坚持系统最晦气点处水灭火设施在准任务状态时的静水压力大于0.15MPa；4、稳压泵的供电要求消防稳压泵的供电要求同消防泵的供电要求.（二）气压罐1、气压罐的任务原理实际中,由于各类原因,稳压泵经常频繁启动,不单泵容易损害,并且对整个管网系统和电网系统晦气.因此,稳压泵常与小型气压罐配合使用,当采取气压水罐时,其调节容积应按照稳压泵启泵次数不大于15次/h计算确定,但有效容积不宜小于150L.在气压罐内设定的P1、P2、Ps1、Ps2四个压力控制点中,P1为气压罐的最小设计任务压力,P2为水泵启动压力,Ps1为稳压泵启动压力.当罐内压力为Ps2时,消防给水管网处于较高任务压力状态,稳压泵和消防水泵均处于停止状态；随着管网渗漏或由于其他原因引起的泄压的出现,当罐内压力从Ps2降至Ps1时,便自动启动稳压泵,向气压罐补水,直到罐内压力增加到Ps2时,稳压泵停止任务,从而包管了气压罐内消防储水的常备储存；若建筑产生火灾,随着灭火设备出水,气压罐内出水量减少、压力下降,当压力Ps2降至Ps1时,稳压泵启动,但稳压泵流量较小,其供水全部用于灭火设备,气压罐内的水得不到弥补,罐内压力继续下降至P2时,消防泵启动并向管网供水,同时向控制中心报警.此时稳压泵停止运转,消防增（稳）压任务完成.2、气压罐的任务压力气压罐的最小设计任务压力应满足系统最晦气点灭火设备所需的水压要求；3、气压罐的容积气压罐的容积应包含消防储存水容积、缓冲水容积、稳压调节水容积和压缩空气容积.。
