云南电网调度系统培训讲义

调度规程培训资料调度规程培训1、迪庆电网遵循“统一调度、分级管理”的原则，任何单位和个人不得非法干预电力调度工作。

2、调度系统包括各级调度机构和电网内的发电厂、变电站的运行值班单位。

集控站（包括电厂远程集控、变电站集控等）属发电厂或变电站的异地值班形式。

3、调度管辖范围划分的基本原则：1）除总调调度管辖外的220kV 及以上电压等级接入电网的发电厂，由省调负责调度管辖。

纳入省网电力电量平衡的 110kV 及以下电压等级接入电网的电厂，原则上由省调调度管辖。

未纳入省网电力电量平衡的110kV 及以下电压等级接入电网的电厂，由迪庆地调负责划分。

电厂内相关设备的调度管辖划分和管辖模式由电厂涉及的相应最高一级调度机构确定。

2）500kV 及以上变电站除总调调度管辖外的设备，由省调管辖；220kV 变电站和站内设备的管辖范围，由省调根据电网调度运行需要划分；110kV 及以下变电站由地调负责划分。

3）除总调调度管辖外的220kV 及以上联络线和发电厂并网线由省调管辖。

220kV 直馈线路、110kV 及以下线路由相应地、县调管辖。

4）继电保护、安全自动装臵、通信及自动化设备的调度管辖范围划分，原则上与电网一次设备的调度管辖范围一致。

5）厂、站内除相关调度机构管辖以外的设备由厂、站管辖，一般为厂用电系统，站用电系统，直流系统，监控系统，水工和热工等辅助系统。

4、各级调度机构管辖范围内的“可接令人”的岗位技能培训由本单位负责，受令资格的培训及考核由相应调度机构负责。

值班调度员变动，应在其变动前书面报告上一级调度机构并通知所辖调度系统的有关单位。

5、厂站具有受令资格的运行值班人员变动，须在变动前书面报告相应调度机构。

6、地调调度管辖范围的“可接令人”为下列人员：1）州（县）调调度员2）发电厂值长、电气班长（火电厂单元长）及同等岗位职责的值班负责人。

3）变电站、集控站站长、技术负责人、值班长。

4）新设备投产联系人。

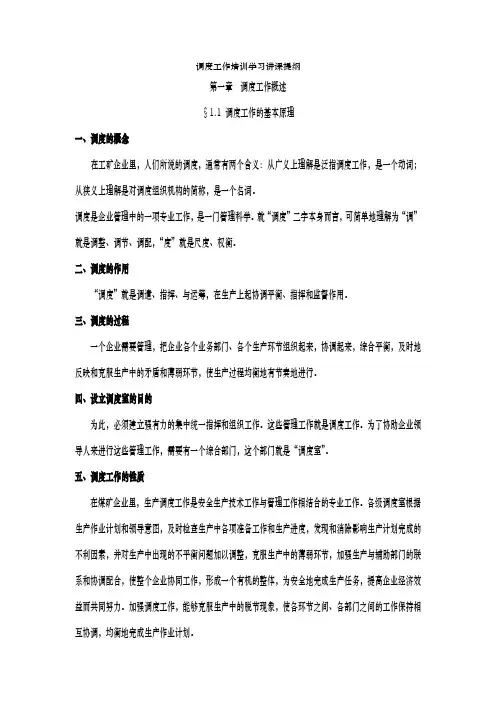

调度工作培训学习讲课提纲第一章调度工作概述§1.1 调度工作的基本原理一、调度的概念在工矿企业里，人们所说的调度，通常有两个含义：从广义上理解是泛指调度工作，是一个动词；从狭义上理解是对调度组织机构的简称，是一个名词。

调度是企业管理中的一项专业工作，是一门管理科学。

就“调度”二字本身而言，可简单地理解为“调”就是调整、调节、调配，“度”就是尺度、权衡。

二、调度的作用“调度”就是调遣、指挥、与运筹，在生产上起协调平衡、指挥和监督作用。

三、调度的过程一个企业需要管理，把企业各个业务部门、各个生产环节组织起来，协调起来，综合平衡，及时地反映和克服生产中的矛盾和薄弱环节，使生产过程均衡地有节奏地进行。

四、设立调度室的目的为此，必须建立强有力的集中统一指挥和组织工作。

这些管理工作就是调度工作。

为了协助企业领导人来进行这些管理工作，需要有一个综合部门，这个部门就是“调度室”。

五、调度工作的性质在煤矿企业里，生产调度工作是安全生产技术工作与管理工作相结合的专业工作。

各级调度室根据生产作业计划和领导意图，及时检查生产中各项准备工作和生产进度，发现和消除影响生产计划完成的不利因素，并对生产中出现的不平衡问题加以调整，克服生产中的薄弱环节，加强生产与辅助部门的联系和协调配合，使整个企业协同工作，形成一个有机的整体，为安全地完成生产任务，提高企业经济效益而共同努力。

加强调度工作，能够克服生产中的脱节现象，使各环节之间、各部门之间的工作保持相互协调，均衡地完成生产作业计划。

六、煤矿企业的特点煤炭生产是地下作业，2 4小时连续生产。

采掘工作面每日3班(也有4班)生产，各班都有任务、工序、质量、计划和要求，同时在操作上还受到空间和地压的限制，因此，调度不但要指挥本班按时完成任务，还要为下一班创造生产条件。

特别是煤炭生产对安全的要求严格，尤其是在发生透水、火灾、瓦斯与煤尘爆炸和大面积冒顶等重大事故时，如果在调度指挥上稍有疏忽或迟缓，就会贻误时机，酿成大错，造成重大损失。

调度培训内容一、现代电网的运行和治理：二、《电网调度治理条例》：三、运行与操作四、电网异样与事故处置：一、现代电网的运行和治理现代电网的作用是向国民经济各部门及城乡居民提供合格的电能。

因为大电网的优势显而易见因此现代电网进展速度愈来愈快，规模愈来愈大，他不仅冲破市界、，省界如：京、津、唐与山东、山西以致华中电网的联网；再看世界有些国家已形成了许多跨区、跨国的大电网。

尽管大电网有专门大的优势，可是大电网一旦发生事故，如不能迅速排除故障，其后果也是不堪假想（如：美国大停电，俄罗斯大停电等国家）。

因此，电网平平稳固运行就显得十分重要，必需引发电网治理人员高度注意。

借鉴先进国家的体会和事故的教训，结合我国的国情，电网运行必需严格治理，使电网治理标准化、制度化、法律化。

实行统一调度、分级治理，是我国电网调度治理的重要原那么。

电网的平安要靠统一调度来保障，电能质量要靠统一调度来保证，电网经济效益和社会效益要靠统一调度来完成；在分级治理的基础上实行统一调度。

才能有效的保证整个电网的平安、优质、经济运行。

在现代电网的调度运行治理工作中，必需认真贯彻执行《电力法》和《电网调度治理条例》，。

在改革开放的新形势下，显现了一系列的新情形和新矛盾，要求在电网调度运行治理工作中，不仅要采取技术的，经济的、行政的方法，而且必需依法进行调度治理，也确实是要依照《电力法》和《电网调度治理条例》等法律、法规增强调度运行治理工作。

1.现代电网的要紧特点：改革开放以来，我国电力工业进展专门快并取得了令人注视的成绩，95年咱们国家的年发电量已居世界第二，但我国人口多，致使人均电量少。

可是作为重要的基础产业和国民经济的现行官，为了适应国民经济和社会进展的需要，电力工业必需适当的超前进展。

电力工业的特点：是发电、输电、变电、用电同时完成；这些发电、输电、变电、配电、用电设备和继电爱惜、调度通信、远动和自动调控设备等，二次系统的各类设备统称电力系统，我国俗称电网。

电网调度自动化系统第一章电网监控与调度自动化系统概论电力系统自动化：火电厂自动化、水电厂自动化、核电站自动化变电站自动化、配网自动化和电力系统调度自动化。

电力系统调度自动化：综合利用计算机、远动技术和远程通信技术，监视、控制和协调电力系统的运行状态，及时处理影响整个系统正常运行的事故和异常现象，实现电力系统调度运行和管理自动化。

电力系统调度自动化是电力系统自动化的重要组成部分，是电力系统全局性的自动化，调度自动化已是电力系统不可缺少的组成部分。

电力系统继电保护和电力系统通信也是电力系统不可缺少的组成部分。

一、调度自动化的基本任务1．保证电力系统较高的安全运行水平：选择具有足够承受事故冲击的运行方式，使系统处于安全状态。

（1）电力系统的运行状态①正常运行状态（需要监视）：电力供需平衡，满足负荷要求。

U、F在允许范围内变化，有较高的安全裕度②警戒运行状态（密切监视，预防措施）：干扰增大，供需平衡，安全水平降低。

U、F仍然在允许范围内变化，安全裕度下降，采取预防措施③紧急运行状态（紧急控制与调节）：电力供需平衡被打破。

U、F越出允许范围，需要采取果断措施。

④系统崩溃状态（监控失败）：措施不力，导致系统崩溃。

⑤恢复运行状态（监视与控制）：逐步将机组并列运行，恢复对用户的供电。

（2）自然因素和人为因素可能导致事故的发生，需要监控。

（3）预想事故，减轻事故的后果，选择安全的运行方式。

2．保证提供强有力的事处理措施（1）当地控制①低频减载：按照减负荷表，分批减负荷②自动重合闸：迅速消除系统瞬间故障③自动列解：自动切除使故障部分迅速分离（保护动作）④自动快速关汽门等（2）调度控制在正常情况下：调度自动化起监视功能在异常情况下：①调度员下达控制命令，防止事故的扩大②执行有关的自动恢复程序③运行专家系统3．保证供电质量（1）频率指标国家规定：3000MW及以上装机容量的电网频率偏差控制在±0.2 HZ以内；1996年全电会提出跨省电网的频率偏差控制在±0.1 HZ以内。

一、电力系统基本理论与基础知识电力系统基本理论与基础知识动力系统、电力系统、电力网1、动力系统——通常把发电企业的动力设施、设备和发电、输电、变电、用电设备及相应的辅助系统组成的电力热能生产、输送、分配、使用的统一整体。

2、电力系统——把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统。

3、电力网——把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体。

电力工业生产的主要特点：同时性、整体性、快速性、连续性、实时性、随机性。

电网主接线方式：1、无备用：单回的放射式、干线式、链式网络。

2、有备用：双回路的放射式、干线式、链式以及环式和两端供电电网。

电磁环网1、定义——指不同电压等级运行的线路，通过变压器电磁回路的连接而构成的环路。

2、弊端——1）易造成系统热稳定破坏；2）易造成系统动稳定破坏；3）不利于经济运行；4）需要装设高压线路因故障停运后联锁切机、切负荷等安全自动装置。

无功补偿的原则：分层分区、就地平衡。

电力系统电压与频率特性1、电力系统的频率特性取决于负荷的频率特性和发电机的频率特性，它是由电力系统的有功负荷平衡决定的，且与网络结构（阻抗）关系不大。

在非振荡情况下，统一电力系统的稳定频率是相同的。

因此，系统频率可以集中调整控制。

1）负荷的频率特性——负荷随频率的变化而变化的特性。

2）发电机的频率特性——发电机组的出力随频率的变化而变化的特性。

2、电力系统的电压特性主要取决于各区的有功和无功供需平衡情况，也与网络结构有较大关系。

因此，电压不能全网集中统一调整，只能分区调整控制。

系统电压监测点：监测电力系统电压值和考核电压质量的节点。

电压中枢点：定义：电力系统中重要的电压支撑点称为电压中枢点。

选择原则：1、区域性水、火电厂的高压母线（高压母线有多回出线）；2、分区选择母线短路容量较大的220kV变电所母线；3、有大量地方负荷的发电厂母线。

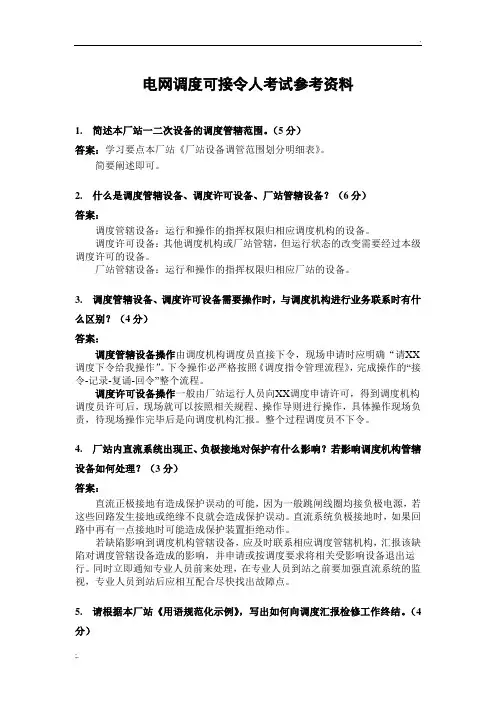

电网调度可接令人考试参考资料1.简述本厂站一二次设备的调度管辖范围。

（5分）答案：学习要点本厂站《厂站设备调管范围划分明细表》。

简要阐述即可。

2.什么是调度管辖设备、调度许可设备、厂站管辖设备？（6分）答案：调度管辖设备：运行和操作的指挥权限归相应调度机构的设备。

调度许可设备：其他调度机构或厂站管辖，但运行状态的改变需要经过本级调度许可的设备。

厂站管辖设备：运行和操作的指挥权限归相应厂站的设备。

3.调度管辖设备、调度许可设备需要操作时，与调度机构进行业务联系时有什么区别？（4分）答案：调度管辖设备操作由调度机构调度员直接下令，现场申请时应明确“请XX 调度下令给我操作”。

下令操作必严格按照《调度指令管理流程》，完成操作的“接令-记录-复诵-回令”整个流程。

调度许可设备操作一般由厂站运行人员向XX调度申请许可，得到调度机构调度员许可后，现场就可以按照相关规程、操作导则进行操作，具体操作现场负责，待现场操作完毕后是向调度机构汇报。

整个过程调度员不下令。

4.厂站内直流系统出现正、负极接地对保护有什么影响？若影响调度机构管辖设备如何处理？（3分）答案：直流正极接地有造成保护误动的可能，因为一般跳闸线圈均接负极电源，若这些回路发生接地或绝缘不良就会造成保护误动。

直流系统负极接地时，如果回路中再有一点接地时可能造成保护装置拒绝动作。

若缺陷影响到调度机构管辖设备，应及时联系相应调度管辖机构，汇报该缺陷对调度管辖设备造成的影响，并申请或按调度要求将相关受影响设备退出运行。

同时立即通知专业人员前来处理，在专业人员到站之前要加强直流系统的监视，专业人员到站后应相互配合尽快找出故障点。

5.请根据本厂站《用语规范化示例》，写出如何向调度汇报检修工作终结。

（4分）答案：学习要点本厂站《用语规范化示例》XX厂站：你好，XXXkVXX电厂值长XXX。

XX调度机构：你好，中调/地调/县调XXX。

XX厂站：XX点XX分，检修申请票2012-XXXXXX的工作，在XXXkVXX变电站XXXkVXX设备上进行的XXXX检修工作现已完工，XXXkVXX变电站XXXkVXX设备现处于XXX状态。
