ZP型纤维转盘过滤器的工作原理

纤维转盘滤布滤池原理
纤维转盘滤布滤池是一种结构紧凑、运行可靠的滤池系统。

它的特点是增加了聚合技术的
使用，从而增加了滤池的流量。

它通常由纤维转盘、滤布滤池和离心式提锁机组装而成。

纤维转盘转盘为钢制复合材料，外形像梯形空心圆柱，内部由多边形小槽组成，每根槽中
填有金属丝与纤维混合物，再滤过滤布。

当纤维混合物在转盘上移动时，水流经过每一槽，悬浮物在转盘上游航、内层纤维丝离子吸附、外层气泡和调节模糊末尾。

逐步实现自动的
污染物的去除。

滤布滤池由挂衣网式滤网、底部旋流器、出口管线组成，水流从底部旋流器进入滤池，经
过滤布，水流中悬浮物和有机物离心力下沉，被吸附、逐渐沉积。

经过滤后的净水从出口
管线流出池体，承担着最终净化的任务，将污染物去除系统的的功能，同结合上面的纤维
转盘，从而实现污染物的有效处理。

纤维转盘滤布滤池作为来源水、工程水的过滤设备，很大的减少了污染物的排放，可起到
净化水质的清洗作用。

它通常应用于污水处理中，进行有很好的滤池效果，能够滤出大部
分病原体和有毒物质，提供清洁、洁净的水质。

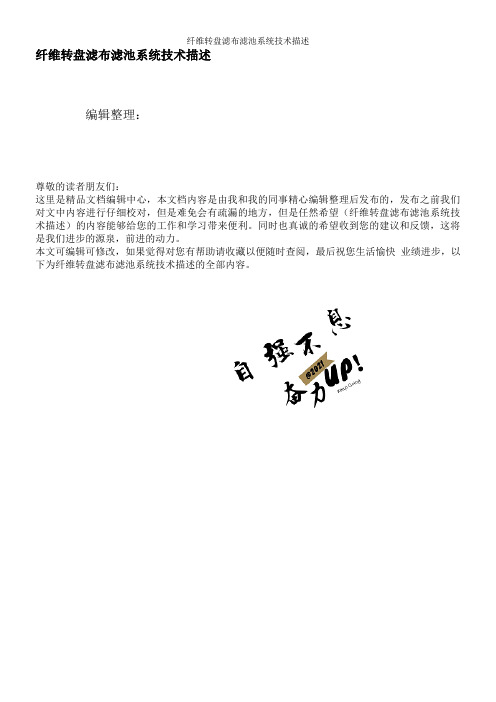

纤维转盘滤布滤池系统技术描述编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（纤维转盘滤布滤池系统技术描述）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为纤维转盘滤布滤池系统技术描述的全部内容。

技术描述二、技术方案描述2。

1设计参数依据项目要求，系统设计依据如下参数：2。

1。

1进水水质平均流量:单台1.5万m3/d进水SS：≤20 mg/L2。

1.2出水水质在峰值流量下，可以保证出水SS＜10mg/L,满足《城镇污水处理厂污染物排放标准》（GB18918-2002）其中一级A的标准。

2.1.3系统配置ZP系列滤布滤池系统主要应用于地表水净化、污水深度处理、工业水处理等领域,主要过滤去除水中的总悬浮物。

结合投加药剂可同时去除部分磷，可满足景观用水、中水回用处理要求及城市污水处理厂提标一级A排放改造要求。

本项目，本公司提供完整配套的滤布滤池系统，包括：装配完整的过滤系统设备(包括滤盘、中心管、轴承、安装支架等）,驱动装置，反冲洗装置,排泥装置，所有阀门（进水阀、反冲洗阀、排泥阀等)、系统管路、管件、支架等，控制系统，系统内部的全套动力及控制电缆。

本项目，本公司配置了1套ZP300-6滤布滤池，每套包括6个直径3.0m的过滤模块,每6个滤盘为一个过滤模块，安装于1条渠中，并配套相应的反冲洗、驱动和控制系统,系统可以24小时连续运行。

2.2总述本设备是为污水处理厂沉淀池池之后为提高出水标准进行深度处理而设置的精滤工段所提供的过滤设备--纤维转盘滤池。

二级出水经提升泵房提升后进入混合反应池沉淀后流入纤维转盘滤池，过滤原水中的飘泥悬浮物、细小颗粒等物质被可靠地截除,有效降低了过滤水中的SS值，其水质符合规范中要求的水质。

纤维转盘过滤器技术说明一、设备概述：1.1、纤维转盘过滤器设备选型根据本项目的水量，进出水水质要求，结合污水厂布局通过选型计算，本项目配备1台处理量Q=20000m³/d的纤维转盘过滤器完全满足使要求。

1.2、纤维转盘过滤器工作原理纤维转盘过滤器是一种去除悬浮固体的过滤装置。

装置由数个转盘同置于一个转辊中组成，转盘上装有可方便拆卸的滤布。

滤布的过滤孔在5um~10um之间，可根据出水的要求选择不同的孔径。

纤维转盘过滤器的运行状态包括：过滤、反冲洗、排泥状态。

1.2.1过滤：污水重力流进入滤池，滤池中设有挡板消能设施。

污水通过滤布过滤，过滤液通过中空管收集，重力流通过溢流槽排出池。

整个过程为连续。

1.2.2反冲洗：过滤中部分污泥吸附于滤布外侧，逐渐形成污泥层。

随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。

通过测压装置可监测滤池与出水池之间的水位差。

当该水位差到达清洗设定值（高水位）时，PLC即启动反抽吸泵，开始清洗工程。

清洗时滤池可连续过滤。

过滤期间，过滤转盘处于静态，有利于污泥的池底沉积。

清洗期间，过滤转盘以1转/分的速度旋转。

抽吸泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，过滤转盘内的水被同时抽吸清洗时，抽吸泵连接的管道上，每个自控阀控制2个过滤转盘为一组。

纤维转盘过滤器一个完整的清洗过程中各组的清洗交替进行，其间抽吸泵的工作是连续的。

1.2.3排泥：纤维转盘过滤器的过滤转盘下设有斗形池底，有利于池底污泥的收集。

污泥池底沉积减少了滤布上的污泥量，可延长过滤时间，减少清洗水量。

经过一设定的时间段，PLC启动排泥泵，通过池底排泥管将污泥回流至污水预处理构筑物。

1.3、纤维转盘过滤器特点1.3.1滤布的通量大，滤布采用新型纳米纤维材料，杂质不易黏附，滤布清洗彻底。

1.3.2处理效果好，过滤时绒毛平铺，增加过滤深度，孔径达到微米级。

1.3.3设计新颖，耐冲击负荷，滤盘垂直设计，错流过滤，相当于滤池与沉淀池结合，颗粒大的污泥直接沉淀。

( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改纤维转盘滤池操作规程(标准版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.纤维转盘滤池操作规程(标准版)一、滤池工作原理纤维转盘滤池的运行状态包括：过滤、反冲洗、排泥状态。

1、过滤：外进内出，进水靠重力流进入滤池，使滤盘全部浸没在水中。

在滤池中设布水堰，使滤池内布水均匀并且进水产生低扰动。

污水通过滤布过滤，过滤液经中空管收集后，经过出水堰排出滤池。

在清洗过程中，过滤仍在进行。

因此整个运行过程中过滤均为连续的。

2、清洗：过滤中部分污泥吸附于纤维毛滤布中，逐渐形成污泥层。

随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。

滤池内的压力传感器监测池内液位变化，当该池内液位到达清洗设定值（高水位）时，PLC即可启动反洗泵，开始清洗过程。

反洗时间和周期可以调整。

滤布上的污泥通过反抽吸装置，经由反洗水泵，排至厂区排水系统。

清洗时，滤池可连续过滤。

过滤期间，过滤转盘处于静态，有利于污泥的池底沉积。

清洗期间，过滤转盘以0.5～1转/分钟的速度旋转。

反洗水泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，过滤转盘内的水自里向外被同时抽吸，对滤布起清洗作用。

瞬时冲洗面积仅占全过滤转盘面积的1%左右，反冲洗过程为间歇。

正常清洗时，2个过滤转盘为一组，每次清洗一组滤盘，通过自动切换抽吸泵管道上的电动阀控制，纤维转盘滤池一个完整的清洗过程中各组的清洗交替进行，其间抽吸泵的工作是连续的。

纤维转盘滤布滤池工作原理
纤维转盘滤布滤池是一种被广泛应用于水处理系统的有效过滤器，主要用于清除系统中的有害悬浮物，有效改善水的质量。

纤维转盘滤布滤池的基本结构是由一系列与圆形框架相连的转盘滤布构成的，它们都是由特殊的经过处理的无纺布纤维制成的。

该系统可以有效地捕获有害悬浮物，并将其从水中除去。

纤维转盘滤布滤池的工作原理是将待处理的水送入滤池，压力会将水均匀地分散到每个滤布 suction box 上，当水穿过滤布纤维时，粒径小于滤布纤维密度的悬浮物会被扣留，而比滤布纤维密度稍大的悬浮物则会穿过滤布，随水流出滤池。

最后，滤池底部有一个储液池，收集滤后的水，使滤池的过滤效率可以达到设计要求的标准。

纤维转盘滤布滤池的设计参数有很多，其中最重要的是滤布的纤维密度和滤池的流量。

滤布纤维密度是指滤布空气孔率和滤布纤维密度的比率，通常用毫米（mm）来表示。

滤池的流量则根据需要进行调整，一般而言，滤池的流量应该尽可能的高，以保证处理效率的提高。

此外，纤维转盘滤布滤池还需要定期进行清洗和维护。

每次清洗时，滤布上的悬浮物需要被清理掉，以确保滤布的有效过滤。

此外，滤池也需要进行定期检测，以确保滤池的运行正常和安全。

综上所述，纤维转盘滤布滤池是一种广泛应用于水处理工程的有效过滤器，它能够有效地捕获有害悬浮物，并把它们从水中清除。

纤维转盘滤布滤池的设计要素包括滤布的纤维密度和滤池的流量，滤池也需要定期进行清洗和维护以保证滤池的正常运行。

滤布滤池安装、维护、操作使用手册***********有限公司滤布滤池技术说明一、设备概述：1、转盘过滤器包括：中心管装置及滤布盘、驱动装置、反抽吸泵及排泥系统、反冲洗阀及排泥阀、配套仪表及测量自控系统、固定支架部件及紧固件、控制箱等。

2、滤布转盘过滤器主要用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，出水SS≤10mg/L，实际运行出水更优质。

3、工作原理：转盘过滤器布水后在水压的作用下，蓬松的纤维滤布会自动紧贴在底布上，形成密集的过滤层，悬浮物会在其表面逐渐堆积，此时固定在侧边支架上的吸槽通过反洗泵的作用，吸去附着在纤维滤布上的浮渣。

沉降到池底的悬浮物，通过设在池底的污泥管道反吸到厂区内污水井。

当反抽吸时，传动机构带动中心筒及旋转滤盘缓慢转动，同时开启旋转滤盘反抽吸电动阀，对旋转滤盘进行负压抽吸。

过滤后的清水从滤盘骨架内流入中心筒内再从出水口流出。

二、技术参数:滤盘直径：φ2200mm滤布材质：合成纤维三、设备主要部件材质：四、技术描述:1．转盘过滤器由一系列平行安装的滤盘组成，每个滤盘由8个的扇形过滤板组合而成，转盘上装有可方便拆卸的滤布，滤布的过滤孔径不大于10um。

2．转盘过滤器的运行状态包括：过滤、清洗、排泥状态。

3．转盘过滤器的过滤方向为外进内出式。

4．污水重力流进入滤池，通过滤布过滤，再经过重力流过出水堰排出滤池。

整个过程为连续式。

5．过滤中部分污泥吸附于滤布外侧，逐渐形成污泥层。

随着滤布上污泥的积聚，滤池过滤阻力增加，滤池进水侧水位逐渐升高。

通过液位计，监测液位变化，液位到达清洗设定值时，设备自带PLC即可启动反吸泵，开始反吸过程。

反吸时，滤池可连续过滤。

6．正常清洗时，设备自带清洗系统在PLC系统控制下对各滤盘进行逐片顺序清洗；当进水水质突然之间恶化，池内液位迅速上升到清洗液位，控制系统应同时启动所有清洗泵，可同时对几组滤盘进行清洗，直至清洗周期恢复正常。

纤维滤布转盘过滤器详解一、概述纤维滤布转盘过滤器是目前世界上最先进的过滤器之一，目前在全世界已经在许多污水厂采用该项技术。

滤布转盘过滤器的处理效果好，出水水质好，出水水质稳定，设备运行可靠，自动化程度高。

是理想的中水回用工艺过滤系统首选设备。

纤维滤布转盘过滤器主要用于冷却循环水处理、废水的深度处理后回用。

作为冷却水、循环水过滤后回用：进水水质SS≤80mg/L以下，出水水质SS≤10mg/L。

用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体②结合投加药剂可去除磷③可去除重金属等。

二、纤维转盘滤池设计参数项目技术参数过滤型式滤布微过滤滤盘直径约 DN2000mm滤布网孔直径≤10微米滤布材质纤维滤布有效过滤面积 5.2 m2 （单盘）滤前水质条件污水二级处理出水进水水质SS≤30mg/l（瞬时峰值80mg/l）出水水质SS≤5mg/l，浊度≤2NTU 备注: 进水SS≥50mg/l 时，悬浮物过滤效率为70%介质温度常温pH 6～9运行费用 0.01元/吨水（不含折旧费用）三、纤维转盘滤池规格型号型号处理能力规格尺寸进水管出水管溢流管排污管转盘直径HZ-2000 2000T/D 2.40m×3.30m×3.40m DN150 DN200DN150 DN65 φ2000HZ-3000 3000T/D 2.70m×3.30m×3.40m DN250 DN300 DN200 DN65 φ2000HZ-4000 4000T/D 3.00m×3.30m×3.40m DN250 DN300 DN200 DN65 φ2000HZ-5000 5000T/D 3.30m×3.30m×3.40m DN300 D N350 DN250 DN65 φ2000HZ-6000 6000T/D 3.60m×3.30m×3.40m DN300 DN350 DN250 DN65 φ2000HZ-7000 7000T/D 3.90m×3.30m×3.40m DN300 DN350 DN250 DN65 φ2000HZ-8000 8000T/D 4.20m×3.30m×3.40m DN350 DN400 DN300 DN65 φ2000HZ-9000 9000T/D 4.50m×3.30m×3.40m DN350 DN400 DN300 DN65 φ2000HZ-10000 10000T/D 4.80m×3.30m×3.40m DN350 DN400 DN300 DN65 φ2000HZ-12000 12000T/D 5.70m×3.30m×3.40m DN400 DN450 DN350 DN65 φ2000HZ-14000 14000T/D 6.00m×3.30m×3.40m DN400 DN450 DN350 DN65 φ2000HZ-15000 15000T/D 6.30m×3.30m×3.40m DN400 D N450 DN350 DN65 φ2000HZ-16000 16000T/D 6.60m×3.30m×3.40m DN450 DN500 DN400 DN65 φ2000HZ-18000 18000T/D 7.20m×3.30m×3.40m DN450 DN500 DN400 DN65 φ2000四、纤维转盘滤池的结构纤维转盘滤池主要由（1）箱体、（2）滤盘、（3）反洗机构、（4）排泥机构、（5）中心管、（6）驱动机构、（7）电气控制、（8）泵、阀机构组成。

纤维转盘过滤器工作原理一、概述纤维转盘过滤器是一种常用的过滤设备，主要用于液体的固液分离。

其工作原理是通过纤维转盘将液体中的固体颗粒过滤掉，从而实现液体的净化。

本文将详细介绍纤维转盘过滤器的工作原理。

二、结构纤维转盘过滤器主要由转盘、驱动装置、进出口管道和底板等组成。

其中，转盘是最为关键的部件，其内部包含了大量的纤维材料，如棉絮、聚酯纤维等。

这些纤维材料能够有效地吸附和捕获悬浮在液体中的固体颗粒。

三、工作原理1. 进料当污水或其他需要过滤的液体进入纤维转盘过滤器时，首先经过进口管道进入到转盘内部。

在进入转盘之前，液体会经过预处理，如沉淀池或格栅等设备进行初步去除杂质。

2. 过滤当液体进入到转盘内部后，它会被均匀地分配到每个纤维材料上。

这些纤维材料能够形成一层密集的过滤网，从而有效地捕获悬浮在液体中的固体颗粒。

同时，转盘的高速旋转也能够增加过滤效率。

3. 出料经过过滤后的液体会从转盘底部的出口管道流出，并进入到下一个处理单元或直接排放到环境中。

而被捕获的固体颗粒则会留在转盘内部，随着转盘的旋转逐渐积累。

4. 清洗当转盘内部固体颗粒积累到一定程度时，需要对其进行清洗。

此时，可以通过反向冲洗或其他方式将污染物冲刷出来，并排放到污水处理设备中进行进一步处理。

四、优缺点1. 优点（1）高效：纤维转盘过滤器能够高效地去除液体中的固体颗粒，其过滤效率可达到90%以上。

（2）适用范围广：该设备适用于各种类型的液体处理，包括污水、工业废水、饮用水等。

（3）易于操作和维护：设备结构简单，操作方便，维护成本低。

2. 缺点（1）需要定期清洗：由于转盘内部会积累固体颗粒，因此需要定期进行清洗，否则会影响过滤效率。

（2）易受污染：如果液体中含有大量的沉淀物或其他污染物，则容易导致过滤器堵塞或失效。

五、应用场景纤维转盘过滤器广泛应用于各种类型的液体处理领域，包括：（1）工业废水处理：该设备可用于处理各种类型的工业废水，如电镀废水、印染废水等。

纤维转盘过滤器工作原理引言纤维转盘过滤器是一种常用于液固分离的设备，它以其高效、可靠和灵活的特点在各个领域得到广泛应用。

本文将详细介绍纤维转盘过滤器的基本原理，包括其结构组成、工作过程以及关键技术。

通过全面、详细、完整、深入的解释，帮助读者对纤维转盘过滤器有更加清晰的理解和认识。

一、纤维转盘过滤器的结构组成纤维转盘过滤器主要由转盘系统、滤网、进出料系统、清洗系统和驱动系统等几部分组成。

1.转盘系统：转盘系统包括转盘、轴承和轴。

转盘通常由金属或塑料材料制成，具有一定的刚度和耐腐蚀性，可以承受流体压力的作用。

轴承和轴起到连接转盘和设备主体的作用。

2.滤网：滤网是纤维转盘过滤器的核心部件，它是通过纤维材料制成的，可以承受流体的冲击和压力，并能够有效地捕获固体颗粒。

滤网具有多孔结构，可以筛选不同大小的颗粒。

3.进出料系统：进出料系统包括进料管道、出料管道和阀门等部分。

通过阀门的控制，可以调节进出料的流量和压力，实现对设备的控制和操作。

4.清洗系统：清洗系统用于清洗滤网，防止滤网堵塞。

它通常由高压水系统和喷洗装置组成，可以对滤网进行定期或连续清洗，以维持过滤器的正常运行。

5.驱动系统：驱动系统用于带动转盘的旋转运动。

常见的驱动方式有电机驱动和液压驱动两种，电机驱动通常适用于小型设备，而液压驱动适用于大型设备。

二、纤维转盘过滤器的工作过程纤维转盘过滤器的工作过程可以分为进料、过滤、清洗和排渣等几个阶段。

1.进料：通过进料系统，将待过滤的液体送入纤维转盘过滤器的转盘内部。

进料的流量和压力可以通过阀门进行调节和控制。

2.过滤：进料液体经过滤网表面的纤维材料，在压力的作用下，固体颗粒被滤网捕获，而液体则通过滤网的孔隙进入转盘内部。

3.清洗：随着过滤的进行，滤网表面逐渐积聚固体颗粒，可能导致滤网堵塞。

为了保持过滤器的良好工作状态，需要进行滤网的清洗。

清洗系统中的高压水通过喷洗装置，对滤网进行冲击清洗，将固体颗粒冲刷掉。

3.5.5纤维转盘滤池纤维转盘滤池是由浦华控股有限公司自主研发的一项过滤技术，从2002年初始，浦华控股有限公司开始对过滤技术的研发工作，到2003年底纤维转盘滤池的概念逐渐成熟，并且在2004年初，第一台处理量为2000m3/d的中试装置开始在实验室进行运转，并对一系列参数进行了测试调整。

2006年初，新的处理量为2000m3/d的中试装置在大连老虎滩污水处理厂运转，以处理二级生化处理后的实际污水。

中试试验进行了近8个月，对实际污水处理有了更全面地了解。

浦华控股有限公司已于2007年分别申请了发明和实用新型专利，到目前为止，已有的业绩近20个，所有完成的项目均取得了良好的处理效果，全部达到处理要求。

3.5.5.1工作原理过滤是固液分离的组成部分，它利用过滤介质或多孔膜截留液体中的难溶颗粒。

可分为深层过滤、膜过滤和表面过滤三大类，分类见图3-1。

纤维转盘滤池属于深层过滤，它具有3～5mm的有效过滤深度，比砂滤类滤床深度浅，但密度比砂滤类大。

与表面过滤（不锈钢丝网或聚酯丝网过滤）相比，有着本质区别，它们无纳污空间。

图3-1 过滤工艺分类不同尺寸颗粒所对应的过滤分离方式如图3-2所示。

图3-2 不同尺寸颗粒所对应的过滤分离方式过滤 深层过滤 表面过滤 膜过滤 砂滤 多孔介质滤池 纤维球或纤维束滤池 纤维转盘滤池 等 微滤 超滤 纳滤 反渗透 筛滤（不锈钢丝网或聚酯丝网类） 真空过滤离心过滤等水 0.0002 微米 单位：微米 0.0001 0.0010.01 0.1 1 10 100 1000纤维转盘滤池的过滤介质是纤维毛滤布，它是由有机纤维堆织而成，其绒毛状表面由尼龙纤维织而成，同时以聚酯纤维做为支撑体。

在干燥状态下，纤维毛呈直立状态，浸湿后，纤维毛便会耷拉下来，形成滤布介质有3到5mm 的有效过滤深度，且当量孔径只有10微米，可以使固体粒子在有效过滤厚度中与过滤介质充分接触，将超过尺寸的粒子俘获。
