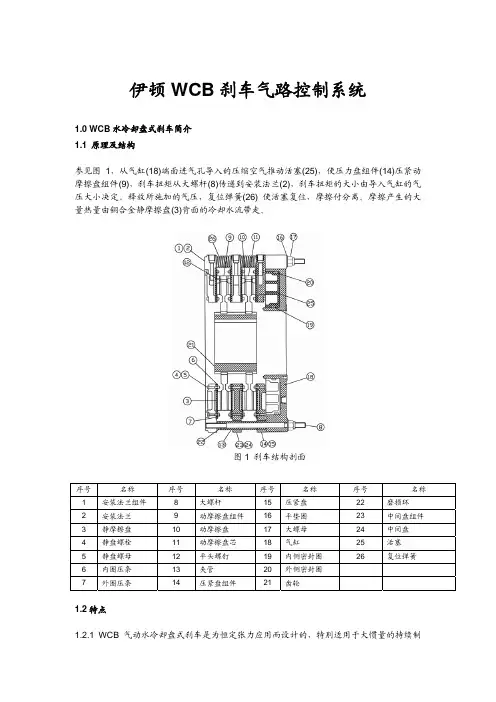

伊顿WCB刹车气路控制系统1.0 WCB水冷却盘式刹车简介1.1 原理及结构参见图1，从气缸(18)端面进气孔导入的压缩空气推动活塞(25)，使压力盘组件(14)压紧动摩擦盘组件(9)，刹车扭矩从大螺杆(8)传递到安装法兰(2)，刹车扭矩的大小由导入气缸的气压大小决定。
释放所施加的气压，复位弹簧(26) 使活塞复位，摩擦付分离。
摩擦产生的大量热量由铜合金静摩擦盘(3)背面的冷却水流带走。
图1 刹车结构剖面序号名称序号名称序号名称序号名称1 安装法兰组件8 大螺杆15 压紧盘22 磨损环2 安装法兰9 动摩擦盘组件16 平垫圈23 中间盘组件3 静摩擦盘10 动摩擦盘17 大螺母24 中间盘4 静盘螺栓11 动摩擦盘芯18 气缸25 活塞5 静盘螺母12 平头螺钉19 内侧密封圈26 复位弹簧6 内圈压条13 夹管20 外侧密封圈7 外圈压条14 压紧盘组件21 齿轮1.2特点1.2.1 WCB气动水冷却盘式刹车是为恒定张力应用而设计的，特别适用于大惯量的持续制动，并且制动力可随气压的变化而改变。
1.2.2 水冷却1.2.3 长寿命、可靠2.0 推荐的刹车控制系统WCB2气动水冷却盘式刹车是一种依靠压缩空气为动力的制动器，所以WCB2刹车的气路控制设计是至关重要的，如果气动元件选用不当，将不能充分体现伊顿WCB 刹车的特性，下面我们将多年的实践总结的一套气路控制方案供大家参考。
2.1 伊顿WCB 刹车气路控制图图 22.2 特点该气路控制系统能在刹车过程中随时调节刹车力的大小，其操作特性与液压盘刹非常相似，并且比液压盘刹柔性更好。
2.3 推荐气路元件以下我们推荐的气路元件是国内外用户较多选用的。
名称 型号 厂家 性能参数 参考价格 备注手动调压阀 2AAF-0力士乐调压范围0-6.5BarTMR6-L6-F三爱斯调压继气器P-055162-00000 力士乐24VEX1500-06 SMC24、36 P-055163-00000 力士乐 36快速放气阀说明1. 工作气源和控制气源的压力都在6.5公斤-7.5公斤之间。
汽车刹车系统工作原理和基本组成是什么？1. 引言汽车刹车系统是保证车辆行驶安全的重要组成部分之一。
它负责控制车辆的速度，使驾驶员能够有效地操控车辆，并在需要时停下车辆。
本文将介绍汽车刹车系统的工作原理和基本组成。
2. 工作原理汽车刹车系统的工作原理可分为两种类型：机械刹车系统和液压刹车系统。
2.1 机械刹车系统机械刹车系统主要由刹车踏板、连杆、制动盘和制动鼓等组成。
当驾驶员踩下刹车踏板时，刹车踏板通过连杆将力量传递给制动盘或制动鼓，使其与车轮接触产生摩擦，从而减慢车轮的旋转速度。
2.2 液压刹车系统液压刹车系统是目前车辆上最常见的刹车系统。
它由刹车总泵、制动分泵、制动盘和制动片等组成。
当驾驶员踩下刹车踏板时，刹车总泵将液压力传输到制动分泵，在其作用下，制动盘上的制动片与车轮接触，产生摩擦力减慢车轮的旋转速度。
3. 基本组成汽车刹车系统的基本组成主要包括以下几个部分：3.1 刹车踏板刹车踏板是驾驶员操控刹车系统的主要部分，通过踩下刹车踏板来产生制动力。
3.2 刹车总泵刹车总泵位于刹车踏板上方，负责将驾驶员施加在踏板上的力量转化为液压能量。
3.3 制动分泵制动分泵将刹车总泵传输的液压力量分发到各个刹车器件，如制动盘或制动鼓。
3.4 制动盘/制动鼓制动盘与车轮连接，当液压力传递到制动盘上的制动片时，产生摩擦力以减速车轮旋转。
3.5 制动片制动片与制动盘或制动鼓相接触，通过摩擦力减慢车轮的旋转速度。
4. 结论汽车刹车系统是确保车辆行驶安全的重要组成部分。
机械刹车系统和液压刹车系统是目前常见的两种刹车系统类型。
其基本组成包括刹车踏板、刹车总泵、制动分泵、制动盘/制动鼓和制动片等。
了解汽车刹车系统的工作原理和基本组成有助于我们更好地理解汽车刹车原理和日常维护。
希望以上内容对您有所帮助！。
汽车刹车系统工作原理
汽车刹车系统的工作原理主要是通过将压力传递到刹车片或刹车鼓上来产生摩擦力，从而减速或停止车辆。
整个刹车系统包括刹车踏板、主缸、真空助力器、刹车分泵、刹车管路、刹车片或刹车鼓及制动液。
当驾驶员踩下刹车踏板时，刹车踏板上的力通过主缸传递给制动液。
主缸内的活塞会受到压力而产生向下运动的力，将制动液推入刹车管路中。
制动液通过刹车管路进入到刹车分泵，刹车分泵将压力传递给各个刹车片或刹车鼓。
在刹车片和刹车鼓之间，由于摩擦产生了阻力，使车辆减速或停止。
同时，为了增加制动力，一般会使用到刹车助力器。
刹车助力器的作用是利用引擎的负压，提供辅助力，使驾驶员更容易踩下刹车踏板。
刹车系统还有一个重要组成部分是制动液。
制动液需要具备低压缩性、稳定的沸点、防锈防腐性等特点，以保证刹车系统的正常运行。
当驾驶员松开刹车踏板时，刹车片或刹车鼓与刹车盘或刹车鼓脱离，车辆恢复行驶。
需要注意的是，刹车系统在湿滑路面或紧急情况下，刹车片或
刹车鼓与刹车盘或刹车鼓之间的摩擦力有可能不足，这时刹车系统的防抱死系统(ABS)或电子安全控制系统(ECS)将发挥作用，帮助车辆保持稳定。
刹车的工作原理
刹车系统的工作原理是通过施加摩擦力来减慢或停止车辆的运动。
一般来说，汽车的刹车系统包括刹车踏板、刹车主缸、刹车泵、制动盘（或制动鼓）、刹车片（或刹车鞋）、制动液、刹车管路和刹车油管等。
当车辆行驶时，驾驶员踩下刹车踏板，压力通过刹车主缸和刹车泵传递给制动盘（或制动鼓），使制动盘（或制动鼓）产生摩擦力。
制动盘（或制动鼓）上的摩擦力通过刹车片（或刹车鞋）与其接触，将车轮的转动转化为热量，从而减慢或停止车辆的运动。
在刹车系统中，刹车液、刹车管路和刹车油管的作用是传递刹车力。
当驾驶员踩下刹车踏板时，刹车主缸内的活塞受力，将刹车液从刹车主缸中推送至刹车片（或刹车鞋）所在的制动盘（或制动鼓），使其产生摩擦力。
为了确保刹车系统的工作效果和安全性，刹车片（或刹车鞋）通常由耐磨性强、摩擦系数高的材料制成。
制动盘（或制动鼓）则需要具备足够的强度和散热性，以确保长时间刹车过程中不会产生变形或过热。
总之，刹车系统的工作原理是通过施加摩擦力来减慢或停止车辆的运动，并通过刹车液、刹车管路和刹车油管传递刹车力。
这一系统的稳定性和可靠性对于车辆的安全驾驶至关重要。
刹车系统工作原理解析刹车系统是车辆中非常重要的组成部分，它的工作原理牵涉到车辆的安全性和行驶平稳性。
本文将对刹车系统的工作原理进行详细解析。
一、液压刹车系统液压刹车系统是主要的刹车系统类型之一，由刹车踏板、主缸、制动分泵、制动力增强器、制动油管路、制动器等组成。
液压刹车系统的工作原理如下：1. 当驾驶员踩下刹车踏板时，力量传递到主缸，主缸内的活塞会向制动分泵施加压力。
2. 制动分泵将刹车液体压力传递到制动器，通过制动油管路将压力传递到各个刹车器件。
3. 刹车器件中的活塞接收到液压力后，对制动盘或制动鼓施加压力，使车轮减速或停止旋转。
4. 刹车力的大小由驾驶员踩下刹车踏板的力度决定，液压系统通过传递准确的液压力量来控制刹车效果。
二、电子刹车系统电子刹车系统是现代车辆中广泛采用的刹车系统类型，它通过电子控制单元（ECU）来实现刹车操作的精确控制。
电子刹车系统的工作原理如下：1. 驾驶员踩下刹车踏板时，传感器会检测到踏板位置，并将信号发送给电子控制单元。
2. 电子控制单元根据传感器信号和其他条件（例如车速和车轮轮速）判断刹车力度和方式。
3. 电子控制单元通过调节制动器的力度，通过电磁阀控制制动液的流动，从而控制刹车器件施加的压力。
4. 电子控制单元可以根据车辆状况实时调整刹车力度和刹车方式，以提供更安全和更稳定的刹车效果。
三、刹车系统的辅助功能除了基本的刹车功能外，现代车辆的刹车系统还具备一些辅助功能，以进一步提高驾驶的安全性和舒适性。
1. 制动力增强器：制动力增强器是液压刹车系统中的重要组件之一，它能够增加驾驶员踩下刹车踏板所产生的刹车力度，使刹车更加灵敏和迅速。
2. 制动力分配系统：制动力分配系统可以根据车辆状况动态地调整前后轮的刹车力度，以避免车辆在急刹车时出现侧滑或失稳的情况。
3. 制动辅助系统：制动辅助系统可以通过利用车辆动能转化为刹车力量，提高刹车效果，并减少驾驶员踩刹车踏板的力度。
4. 刹车盘通风系统：刹车盘通风系统采用通风结构，可以在刹车过程中及时散去刹车盘的热量，以保持刹车性能的持续稳定。
刹车工作原理
刹车是车辆运行过程中必要的安全设备之一，它的主要工作原理是通过摩擦抵抗来降低车辆速度或停止车辆。
以下是常见的两种刹车系统工作原理：
1. 动力刹车（摩擦刹车）：
动力刹车是通过制动器使车轮停止转动或减速来实现制动效果。
主要包括鼓式刹车和盘式刹车两种类型。
- 鼓式刹车：刹车踏板被踩下后，液压力通过主缸传递至制动器，在制动器内附着的制动鞋通过摩擦与车轮的制动鼓摩擦产生制动力，从而减缓车轮转速。
- 盘式刹车：刹车踏板被踩下后，液压力通过主缸传递至制动器，在制动器内的制动钳将刹车片夹住刹车盘，制动片与刹车盘之间的摩擦会减慢车轮的转速。
2. 动力辅助刹车（动力减速器）：
动力辅助刹车是利用发动机及其负载来对车辆进行制动。
当司机松开油门或踩下刹车踏板时，发动机的进气量减少或关闭燃料供给，减少了发动机的输出功率，从而通过发动机制动效应来减慢车辆的速度。
总之，刹车通过摩擦或利用发动机输出功率的变化来使车辆减速或停止。
不同类型的刹车系统在原理上略有差异，但都是基于这个核心原理实现的。
