下载文档原格式
沥青混合料知识点总结了解沥青混合料，首先需要了解其主要组成部分。
沥青混合料一般由四个主要部分组成：矿料、沥青、添加剂和空气孔隙。
其中，矿料是沥青混合料的主要骨料，沥青是粘合骨料的胶凝物质，添加剂则是用来改善混合料性能的物质。
空气孔隙是指混合料内部的气体空间，它在一定程度上影响着混合料的性能。
了解这些组成部分可以更好地理解沥青混合料的性能与特点。
在混合料的生产与设计过程中，需要考虑到许多因素。
例如，矿料的种类、粒径分布、形状等因素都会影响混合料的性能。
在选择骨料时，需要考虑到其物理性质、力学性质以及耐久性等因素。
而沥青的选择则需要考虑其黏度、温度敏感性、老化性能等因素。
此外，添加剂的选择也需要根据混合料的具体要求进行调整。
因此，在混合料的生产与设计过程中，需要综合考虑各种因素，以确保混合料具有良好的性能和耐久性。
混合料的设计是保证混合料质量的重要环节。
混合料的设计需要根据具体工程要求，结合原材料的性能与特点，进行合理的配合设计。
混合料设计需要考虑到混合料的抗压强度、抗变形性能、耐久性等因素，以确保混合料具有良好的性能。
在混合料设计中，需要考虑骨料的配合比、沥青的用量、添加剂的种类与用量等因素，以确定最佳的混合比例。
混合料设计需要充分考虑原材料的性能与特点，以提高混合料的性能和耐久性。
在混合料的施工过程中，需要考虑到不同的施工方法与要求。
例如，热拌混合料需要在混合料厂内进行预制，然后在施工现场进行铺装。
而冷拌混合料则可以在施工现场进行混合与铺装。
对于不同类型的混合料，需要选择合适的施工方法与工艺，以确保混合料具有良好的密实性和耐久性。
另外，在混合料的施工过程中，需要注意控制施工的温度与湿度。
特别是对于热拌混合料，需要控制混合料的管理温度与铺装温度，以确保混合料的质量。
此外，在混合料的压实过程中，也需要注意控制温度与湿度，以确保混合料的良好密实性。
混合料的质量检验是保证混合料质量的重要环节。
混合料的质量检验需要对骨料、沥青和混合料进行全面的检测，以确保混合料具有良好的性能和耐久性。
1、马歇尔、浸水马歇尔试验操作过程？⑴试验操作方法和步骤准备工作①制备符合要求的马歇尔试件，一组试件的数量最少不得少于4个。
②量测试件的直径及高度：用卡尺测量试件中部的直径，用马歇尔试件高度测定器或用卡尺在十字对称的4个方向量测离试件边缘10mm处的高度，准确至O.1mm，并以其平均值作为试件的高度。
如试件高度不符合63.5mm±1.3mm或95.3mm±2.5mm要求或两侧高度差大于2mm时，此试件应作废。
③将恒温水槽调节至要求的试验温度，对粘稠石油沥青或烘箱养生过的乳化沥青混合料为60℃±1℃。
④将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。
将上下压头从水槽或烘箱中取出擦试干净内面。
为使上下压头滑动自如，可在下压头的导棒上涂少量黄油。
再将试件取出置于下压头上，盖上上压头，然后装在加载设备上。
在上压头的球座上放妥钢球，并对准荷载测定装置的压头。
(2)试验步骤①将试件置于已达规定温度的恒温水槽中保温，保温时间对标准马歇尔试件需30～40min，对大型马歇尔试件需45-60min。
试件之间应有间隔，底下应垫起，离容器底部不小于5cm。
②当采用自动马歇尔试验仪时，将自动马歇尔试验仪的压力传感器、位移传感器与计算机或X-Y记录仪正确连接，调整好适宜的放大比例。
调整好计算机程序或将X-Y记录仪的记录笔对准原点。
(当采用压力环和流值计时，将流值计安装在导棒上，使导向套管轻轻地压住上压头，同时将流值计读数调零。
调整压力环中百分表，对零。
③启动加载设备，使试件承受荷载，加载速度为50mm／min±5mm／min。
计算机或X-Y 记录仪自动记录传感器压力和试件变形曲线并将数据自动存入计算机。
④当试验荷载达到最大值的瞬间，取下流值计，同时读取压力环中百分表读数及流值计的流值读数。
(3)浸水马歇尔试验方法浸水马歇尔试验方法与标准马歇尔试验方法的不同之处在于，试件在已达规定温度恒温水槽中的保温时间为48h，其余均与标准马歇尔试验方法相同。

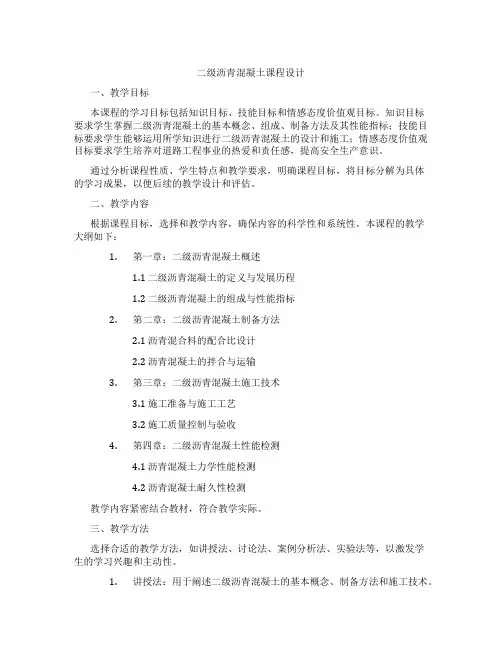

二级沥青混凝土课程设计一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握二级沥青混凝土的基本概念、组成、制备方法及其性能指标；技能目标要求学生能够运用所学知识进行二级沥青混凝土的设计和施工；情感态度价值观目标要求学生培养对道路工程事业的热爱和责任感，提高安全生产意识。
通过分析课程性质、学生特点和教学要求，明确课程目标，将目标分解为具体的学习成果，以便后续的教学设计和评估。
二、教学内容根据课程目标，选择和教学内容，确保内容的科学性和系统性。
本课程的教学大纲如下：1.第一章：二级沥青混凝土概述1.1 二级沥青混凝土的定义与发展历程1.2 二级沥青混凝土的组成与性能指标2.第二章：二级沥青混凝土制备方法2.1 沥青混合料的配合比设计2.2 沥青混凝土的拌合与运输3.第三章：二级沥青混凝土施工技术3.1 施工准备与施工工艺3.2 施工质量控制与验收4.第四章：二级沥青混凝土性能检测4.1 沥青混凝土力学性能检测4.2 沥青混凝土耐久性检测教学内容紧密结合教材，符合教学实际。
三、教学方法选择合适的教学方法，如讲授法、讨论法、案例分析法、实验法等，以激发学生的学习兴趣和主动性。
1.讲授法：用于阐述二级沥青混凝土的基本概念、制备方法和施工技术。
2.讨论法：引导学生探讨二级沥青混凝土施工中的质量控制和验收方法。
3.案例分析法：分析实际工程案例，使学生掌握二级沥青混凝土在道路工程中的应用。
4.实验法：学生进行二级沥青混凝土性能检测实验，提高学生的实践操作能力。
四、教学资源选择和准备适当的教学资源，包括教材、参考书、多媒体资料、实验设备等。
1.教材：选用国内权威、实用的二级沥青混凝土教材作为主要教学资源。
2.参考书：推荐学生阅读相关领域的专著，丰富拓展知识。
3.多媒体资料：制作课件、视频等多媒体资料，提高课堂教学效果。
4.实验设备：配置完善的实验设备，为学生提供实践操作的机会。
第十一周第三次课水泥混凝土抗压.抗折、劈裂抗拉强度试验1、试验目的1、测定磴抗压强度确定栓的强度等级，评定磴质量。
2、测定栓抗折强度评定道路絵施工质量，同时它是水泥他路面设计的重要指标。
3、劈裂法测定桧抗拉强度，了解桧抗拉性能。
二、仪器设备试验步頤万能试验机，劈裂钢垫条，三合板垫层（或纤维板垫层）。
（-）抗压强度试验1、从养护室取出试件，先检查其尺寸及形状，相对两而应平行，表而倾斜偏差不得超过0.5mm。
量出棱边长度，精确至1 mm。
试件受力截面积按其与压力机上下接触面的平均值计算。
试件如有蜂窝缺陷，应在试验前三天用浓水泥浆填补平整，并在报告中说明。
在破型前，保持试件原有湿度，在试验时擦干试件。
2、以成型时侧而为上下受压而，将试件放在球座上，球座置于压力机中心，儿何对中侧面受载。
3、加荷：栓强度等级小于C30的混凝土取0. 3〜0. 5MPa/s的加荷速度；强度等级不低于C30时则取0. 5〜0. 8MPa/s的加荷速度，当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，记卜•破坏极限荷载。
（二）抗折（抗弯拉）强度试验1、从养护室取出并检查试件，如试件中部1/3长度内有蜂窝，该试件应立即作废。
2、在试件中部量出其宽度和高度，精确至lmmo3、妥放试件，支点距试件端部各50m,侧面受载。
4、加荷：加载方式为三分点双点加荷，加荷速度为0. 5-0. 7MPa/s,直至试件破坏，记下破坏极限荷载。
（三）劈裂抗拉强度试验1、从养护室取出并检查试件。
2、量测试件尺寸,精确至lmmo3、安放试件，几何对屮，放妥垫层垫条，其方向与试件成型时顶而垂直。
4、加荷：殓强度等级低于C30时，以0. 02-0. 05 MPa/s的速度连续而均匀地加荷,当栓强度等级不低于C30时,以0. 05-0. 08 MPa/s的速度加荷，直至试件破坏，记下破坏极限荷载，准确至O.OlKNo四、结果整理1、混凝土立方体抗压强度R按下式计算，精确至O.IMPa。
