(整理)贴片电阻基础知识

贴片电阻识别方法
贴片电阻是一种常见的电子元器件，用于电路中的电阻效应。

为了正确识别贴片电阻的参数，可以采用以下方法：
1. 颜色编码法：贴片电阻通常会在体积较小的侧面标有不同颜色的条纹。

根据颜色的顺序和数量，可以确定电阻的阻值和精度。

可以参照颜色编码表对条纹进行解读，并确定电阻的数值。

2. 电阻值标识法：有些贴片电阻上直接印刷了阻值的数值，例如"100"表示100欧姆。

使用万用表或电阻表可以直接测量电
阻的数值。

3. 封装尺寸标识法：贴片电阻的封装尺寸一般标有规格代码，例如"0603"、"0805"等。

通过测量电阻的长、宽、厚，可以与
规格代码进行对比，从而确定电阻的封装尺寸。

4. 热敏电阻法：将电阻与指定电流通过，可以测量电阻的温度变化。

根据电阻随温度变化的特性，可以判断电阻的阻值范围。

5. 测量阻值法：使用万用表或电阻计测量电阻的数值。

比较测量结果与理论数值，可以确定电阻的阻值。

以上是识别贴片电阻的常见方法。

根据电阻本身的特性和标识，可以确定电阻的参数。

贴片电阻销售知识点总结一、贴片电阻的基本知识1. 贴片电阻的结构和类型贴片电阻的结构可以分为有源式和无源式两种。

有源式贴片电阻是将合金电阻膜直接沉积在陶瓷基片上，形成薄膜电阻；无源式贴片电阻的电阻体内并不含有已知的电阻材料，而是通过改变铜箔的宽度、长度和厚度来实现不同的电阻值。

按封装形式可分为MELF型、平面型、球形、拉压型等几种。

2. 贴片电阻的特点贴片电阻具有体积小、重量轻、功率大、精度高等特点，广泛应用于各种电子产品中，如手机、电脑、数码产品、汽车电子、医疗电子等。

3. 贴片电阻的性能参数贴片电阻的主要性能参数包括电阻值、功率、温度系数、工作温度范围等。

在销售贴片电阻时，需要了解客户需求，根据客户的要求提供相应参数的贴片电阻产品。

二、贴片电阻的市场需求分析1. 行业应用领域贴片电阻广泛应用于电子产品中的电路板，是电子产品中必不可少的元件。

如手机、数码相机、笔记本电脑、汽车电子、医疗电子等行业都需要使用贴片电阻。

2. 市场需求量随着电子产品的不断更新换代，市场对电子元件的需求也在不断增加。

贴片电阻作为电子产品中的重要元件，市场需求量巨大。

尤其是在手机、电脑、汽车等行业中，对贴片电阻的需求量特别大。

3. 市场竞争情况贴片电阻作为电子元件市场中的一员，市场竞争非常激烈。

各大厂商纷纷推出新品牌产品，不断提高贴片电阻的性能，并降低产品成本，力争在市场中占有一席之地。

三、贴片电阻的销售技巧1. 了解客户需求在销售贴片电阻时，首先要了解客户的需求，包括使用场景、产品要求、性能参数等。

通过了解客户需求，可以提供更精准的产品解决方案。

2. 提供技术支持贴片电阻作为电子元件，其使用和安装需要一定的技术知识。

销售贴片电阻时，可以提供相应的技术支持，包括产品参数说明、安装和使用说明等。

3. 提供定制化服务针对特定客户的需求，可以提供定制化的贴片电阻产品和方案。

例如，根据客户的要求提供特定规格、尺寸、电阻值等的贴片电阻产品。

贴片电容，贴片电阻，贴片电感基础知识--品牌大全1、请列举您知道的电阻、电容、电感品牌（最好包括国内、国外品牌）。

电阻：美国：AVX、VISHAY威世日本：KOA兴亚、Kyocera京瓷、muRata村田、Panasonic 松下、ROHM罗姆、susumu、TDK台湾： LIZ丽智、PHYCOM飞元、RALEC旺诠、ROYALOHM厚生、SUPEROHM美隆、TA-I大毅、TMTEC泰铭、TOKEN德键、TYOHM幸亚、UniOhm厚声、VITROHM、VIKING 光颉、WALSIN华新科、YAGEO国巨新加坡：ASJ 中国：FH风华、捷比信电容：美国：AVX、KEMET基美、Skywell泽天、VISHAY威世英国：NOVER诺华德国：EPCOS、WIMA威马丹麦：JENSEN战神日本：ELNA伊娜、FUJITSU富士通、HITACHI日立、KOA兴亚、Kyocera京瓷、Matsushita松下、muRata村田、NEC、nichicon（蓝宝石）尼吉康、Nippon Chemi-Con（黑金刚、嘉美工）日本化工、Panasonic松下、Raycon威康、Rubycon（红宝石）、SANYO三洋、TAIYO YUDEN太诱、TDK、TK东信韩国：SAMSUNG三星、SAMWHA 三和、SAMYOUNG三莹台湾：CAPSUN、CAPXON（丰宾）凯普松、Chocon、Choyo、ELITE金山、EVERCON、EYANG宇阳、GEMCON至美、GSC杰商、G-Luxon世昕、HEC 禾伸堂、HERMEI合美电机、JACKCON融欣、JPCON正邦、LELON立隆、LTEC辉城、OST奥斯特、SACON士康、SUSCON 冠佐、TAICON台康、TEAPO智宝、WALSIN华新科、YAGEO国巨香港：FUJICON富之光、SAMXON万裕中国：AiSHi 艾华科技、Chang常州华威电子、FCON深圳金富康、FH广东风华、HEC东阳光、JIANGHAI南通江海、JICON吉光电子、LM佛山利明、R.M佛山三水日明电子、Rukycon海丰三力、Sancon海门三鑫、SEACON深圳鑫龙茂电子、SHENGDA扬州升达、TAI-TECH台庆、TF南通同飞、TEAMYOUNG天扬、QIFA奇发电子电感：美国：AEM、AVX、Coilcraft线艺、Pulse普思、VISHAY威世德国：EPCOS、WE 日本：KOA兴亚、muRata村田、Panasonic松下、sumida胜美达、TAIYO YUDEN 太诱、TDK、TOKO、TOREX特瑞仕台湾：CHILISIN奇力新、yers美磊、TAI-TECH台庆、TOKEN德键、VIKING光颉、WALSIN华新科、YAGEO国巨中国：Gausstek丰晶、GLE格莱尔、FH风华、CODACA科达嘉、Sunlord顺络、紫泰荆、肇庆英达2、请解释电阻、电容、电感封装的含义：0402、0603、0805。

乘数 次方 代码 *10-1 X *10-2 Y *100 A *101 B *102 C *103 D *104 E *105 F
片阻制造流程简介
原材料准 备基片浆 料丝网 电阻体 印刷 玻璃层 烧结 正背面 导体 印刷 电阻体 烧结 镭射 切割 导体 烧结 烘干 玻璃层 印刷 保护层 印刷
保护层 硬化 端银/ 溅镀 测 试
3：片阻性能 额定功率/使用最大工作电压:
产品 型号 功率 工作 电压 Max 跨接 额定 电流 备注 0201
1/20W 25
0402
1/16W 50
0603
1/10W 75
0805
1/8W 150
1206
1/4W 200
1210
1/2W 200
2010
3/4W 2
2：片阻结构
片阻结构解说:
1:陶瓷基片:主要材料为Al2O3; 2:背电极:主要材料为Ag电极浆料; 3:面电极:主要材料为Ag电极浆料; 4:电阻体:主要材料为RuO2电阻浆料; 5/6:一次玻璃/二次玻璃:主要为玻璃釉的


玻璃浆料;
7/8/9:端电极/中间电极/外部电极:分别 Ag电极浆料,Ni,Sn电镀层;
Ⅲ.过流或过高 贴片电阻在使用时电路如果超过额定功率（等同额 定电压、电流）或存在浪涌电压会使阻值变异，甚至 烧毁。见额定电压计算公式：
Ⅳ环境存储不当引起产品失效 产品长时间放置于高温、高湿或暴露于充满硫磺或 氯气或有腐蚀性气体的环境下，极可能会引起外部电 极氧化或硫化，从而降低端头的结合力，产品的可焊 性以及侵蚀产品电阻体和端头电极。
在检测与搬运过程中，尽量是电路板弯曲度越小越好。 如不要过力推压测试棒；超声波清洗避免引起共振现象； 检修时勿使电烙铁头直接接触电阻体，且电烙铁功率，直 径，温度要管控在一定范围内。搬运过程中，要采取防振 措施，轻拿轻放，避免电路板的弯曲损坏片式元件。

2、压敏电阻用字母“MY”表示 3、作用：常用于过压保护（ESD），压敏电阻可使设备及元 器件免遭过
电阻（resistance）
电压的冲击。一般常用在我司的按键开关、USB 座、耳机座 电路。 4、参数：
a、标称电压(V)： b、最大限制电压(V)： c、漏电流(mA) d、静态电容量（PF）：
电容（capacitance）
2、阻值：
常用三位或四位数字表示阻值的大小；
a、三位数字：
前两位是有效数值，第三位是有效数值后面 0 的个数。如： 223 表示 22×1000Ω（即 22K）； 104 则表示 10×1000Ω（既 100K 2R2 则表示 2.2Ω）
b、四位数字：
前三位是有效数值，第四位是有效数值后面 0 的个数。如： 1333 表示 133×1000Ω（即 133K） 2R49 表示 2.49Ω
单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。
B、允许误差：
电感的实际电感量相对于标称值的最大允许偏差范围称为允许误差.
C、感抗 XL:
电感线圈对交流电流阻碍作用的大小称感抗 XL,单位是欧姆.它与电感量 L 和 交流电频率。
感抗：XL = ωL = 2πfL
4.7uH
HH0015NEE000402 表示为 15nH +/-5% _0402
磁珠
一、作用：磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还 具有吸收静电脉冲的能力（数字电路中，由于脉冲信号含有频率很高的高次 谐波）。磁珠有很高的电阻率和磁导率，等效于电阻和电感串联，但电阻值和电 感值都随频率变化。
C、X5R 的特性及主要用途
这个材料容量可以做大，电容稳定性还可以，适合做大容量电容,。适用于要求 不高的耦合、旁路、源波电路。 环境温度： -55℃～+85℃ 电容容量变化范围为±15%。

贴片电阻--基础知识一、简述贴片电阻(SMD Resistor)又名片式固定电阻器(Chip Fixed Resistor)，是金属玻璃釉电阻器中的一种。

是将金属粉和玻璃釉粉混合，采用丝网印刷法印在基板上制成的电阻器。

耐潮湿和高温，温度系数小。

可大大节约电路空间成本，使设计更精细化。

按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors)两种。

厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。

我们通常所见的多为厚膜片式电阻，精度范围±0.5%~10%，温度系数±50ppm/℃~±400ppm/℃。

薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5ppm/℃)，高精度(±0.01%～±1%)。

按类型可以分为常规系列厚膜贴片电阻、常规系列薄膜贴片电阻、高精度高稳定性贴片电阻、低阻值贴片电阻、贴片电阻阵列、贴片电流传感器、贴片网络电阻器等等目前全球最大的厂商是国巨(Yageo)，相对来说，欧美很少人做了，在全球的市场份额中，排名依次是台湾、日本、中国、韩国。

主要的生产厂商有包括：台湾：国巨(Yageo)、厚生(UNI-ROYAL)、丽智(LIT)等日本：罗姆(ROHM)、KOA、松下(Panasonic)等国产：有风华(FH)、富捷(FOSAN)等韩国：三星(SAMSUNG)二、参数主要参数包括：封装尺寸、阻值、精度、功率、温度系数、工作温度。

2.1、封装尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA（美国电子工业协会）代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

贴片电阻资料大全简述:我们常说的贴片电阻(SMD Resistor)学名叫：片式固定电阻器，是从Chip Fixed Resistor直接翻译过来的。

特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。

按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors)两种。

厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。

我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。

薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。

封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。

其常规系列的精度为5%，1%。

阻值范围从0.1欧姆到20M欧姆。

标准阻值有E24，E96系列。

功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

特性：∙体积小，重量轻∙适合波峰焊和回流焊∙机械强度高，高频特性优越∙常用规格价格比传统的引线电阻还便宜∙生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。

除一些小厂或不得不使用引线电阻的设计，各种电器上几乎都在使用。

目前绝大部分电子产品，以0603、0805器件为主；以手机，PDA为代表的高密度电子产品多使用0201、0402的器件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。

市场状况：目前，在全球的市场份额中，排名依次是台湾、日本、中国、韩国，欧美几乎不再生产。

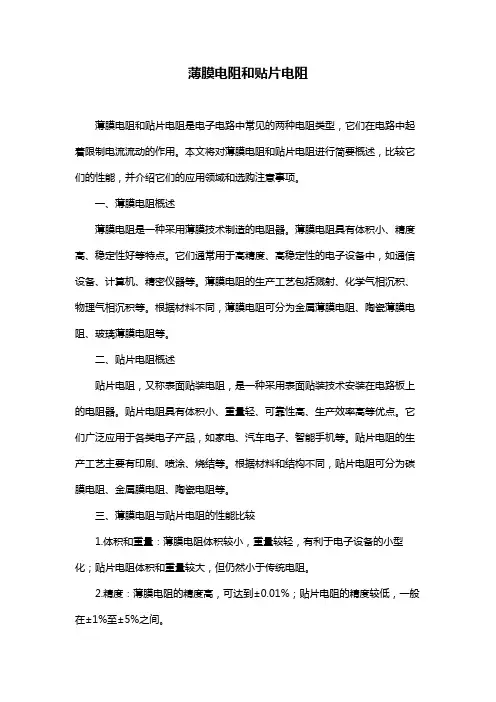

薄膜电阻和贴片电阻薄膜电阻和贴片电阻是电子电路中常见的两种电阻类型，它们在电路中起着限制电流流动的作用。

本文将对薄膜电阻和贴片电阻进行简要概述，比较它们的性能，并介绍它们的应用领域和选购注意事项。

一、薄膜电阻概述薄膜电阻是一种采用薄膜技术制造的电阻器。

薄膜电阻具有体积小、精度高、稳定性好等特点。

它们通常用于高精度、高稳定性的电子设备中，如通信设备、计算机、精密仪器等。

薄膜电阻的生产工艺包括溅射、化学气相沉积、物理气相沉积等。

根据材料不同，薄膜电阻可分为金属薄膜电阻、陶瓷薄膜电阻、玻璃薄膜电阻等。

二、贴片电阻概述贴片电阻，又称表面贴装电阻，是一种采用表面贴装技术安装在电路板上的电阻器。

贴片电阻具有体积小、重量轻、可靠性高、生产效率高等优点。

它们广泛应用于各类电子产品，如家电、汽车电子、智能手机等。

贴片电阻的生产工艺主要有印刷、喷涂、烧结等。

根据材料和结构不同，贴片电阻可分为碳膜电阻、金属膜电阻、陶瓷电阻等。

三、薄膜电阻与贴片电阻的性能比较1.体积和重量：薄膜电阻体积较小，重量较轻，有利于电子设备的小型化；贴片电阻体积和重量较大，但仍然小于传统电阻。

2.精度：薄膜电阻的精度高，可达到±0.01%；贴片电阻的精度较低，一般在±1%至±5%之间。

3.稳定性：薄膜电阻的稳定性较好，能承受较高的温度和电压；贴片电阻的稳定性一般，受温度和电压影响较大。

4.耐压：薄膜电阻的耐压较高，适用于高电压场合；贴片电阻的耐压较低，适用于低电压场合。

5.成本：薄膜电阻成本较高，贴片电阻成本较低。

四、薄膜电阻与贴片电阻的应用领域1.薄膜电阻应用领域：通信设备、计算机、精密仪器、航空航天、军事等领域。

2.贴片电阻应用领域：家电、汽车电子、智能手机、工业控制、通信设备等。

五、选购薄膜电阻和贴片电阻的注意事项1.确定电阻参数：购买前需明确电阻的功率、电压、电流、精度等参数。

2.选择正规厂家：选购时应选择正规厂家生产的电阻，以确保产品质量和售后服务。

贴片电阻正负极
贴片电阻是电子电路中常用的元件之一，通常用于限流、分压、分流、偏置等电路中。

在使用贴片电阻时，正确确定正负极非常重要，否则可能会影响电路的正常工作。

一般来说，贴片电阻的正负极并不明显，需要仔细观察才能确定。

以下是几种常见的区分正负极的方法：
1. 印刷标识法：通常在贴片电阻的一端会有印刷标识，如“+”、“-”等，表示该端为正极或负极。

有些电阻标识不太明显，需要使用放大镜或显微镜进行观察。

2. 颜色环法：贴片电阻的两端会各有一圈颜色环，颜色环的位置不同，表示正负极也不同。

通常情况下，颜色环越靠近一端，该端就越可能是负极。

但是，这种方法不是特别准确，需要结合其他方法进行确定。

3. 尺寸大小法：贴片电阻的两端大小可能会略有不同，一端较大的一般为正极，较小的一般为负极。

但是，这种方法也不是特别可靠，因为电阻的大小并不一定与正负极有关。

在使用贴片电阻时，一定要注意确定正负极的方法和正确性，避免因为错误使用导致电路故障或元件损坏。

- 1 -。

贴片压敏电阻的基本知识压敏电阻标称参数压敏电阻用字母“MY”表示，如加J为家用，后面的字母W、G、P、L、H、Z、B、C、N、K分别用于稳压、过压保护、高频电路、防雷、灭弧、消噪、补偿、消磁、高能或高可靠等方面。

压敏电阻虽然能吸收很大的浪涌电能量，但不能承受毫安级以上的持续电流，在用作过压保护时必须考虑到这一点。

压敏电阻的选用，一般选择标称压敏电压V1mA和通流容量两个参数。

1、所谓压敏电压即击穿电压或阈值电压。

指在规定电流下的电压值，大多数情况下用1mA直流电流通入压敏电阻器时测得的电压值，其产品的压敏电压范围可以从10－9000V不等。

可根据具体需要正确选用。

一般V1mA=1.5Vp=2.2VAC，式中，Vp为电路额定电压的峰值。

VAC为额定交流电压的有效值。

ZnO压敏电阻的电压值选择是至关重要的，它关系到保护效果与使用寿命。

如一台用电器的额定电源电压为220V，则压敏电阻电压值V1mA=1.5Vp=1.5××220V=476V，V1mA=2.2VAC=2.2×220V=484V，因此压敏电阻的击穿电压可选在470－480V之间。

2、所谓通流容量即最大脉冲电流的峰值是环境温度为25℃情况下，对于规定的冲击电流波形和规定的冲击电流次数而言，压敏电压的变化不超过± 10％时的最大脉冲电流值。

为了延长器件的使用寿命，ZnO压敏电阻所吸收的浪涌电流幅值应小于手册中给出的产品最大通流量。

然而从保护效果出发，要求所选用的通流量大一些好。

在许多情况下，实际发生的通流量是很难精确计算的，则选用2－20KA的产品。

如手头产品的通流量不能满足使用要求时，可将几只单个的压敏电阻并联使用，并联后的压敏电不变，其通流量为各单只压敏电阻数值之和。

要求并联的压敏电阻伏安特性尽量相同，否则易引起分流不均匀而损坏压敏电阻。

1 氧化锌压敏电阻的发展1967年7月，日本松下电器公司无线电实验室的松冈道雄在研究金属电极—氧化锌陶瓷界面时，无意中发现氧化锌（ZnO）加氧化铋（Bi2O3）复合陶瓷具有非线性的伏安特性。

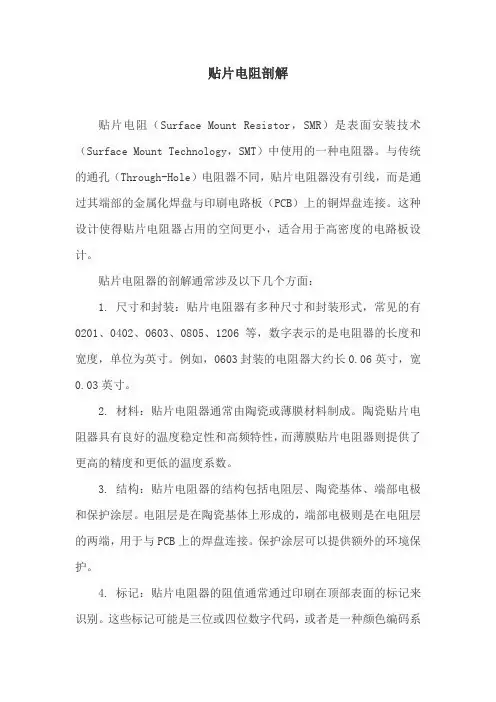

贴片电阻剖解贴片电阻（Surface Mount Resistor，SMR）是表面安装技术（Surface Mount Technology，SMT）中使用的一种电阻器。

与传统的通孔（Through-Hole）电阻器不同，贴片电阻器没有引线，而是通过其端部的金属化焊盘与印刷电路板（PCB）上的铜焊盘连接。

这种设计使得贴片电阻器占用的空间更小，适合用于高密度的电路板设计。

贴片电阻器的剖解通常涉及以下几个方面：1. 尺寸和封装：贴片电阻器有多种尺寸和封装形式，常见的有0201、0402、0603、0805、1206等，数字表示的是电阻器的长度和宽度，单位为英寸。

例如，0603封装的电阻器大约长0.06英寸，宽0.03英寸。

2. 材料：贴片电阻器通常由陶瓷或薄膜材料制成。

陶瓷贴片电阻器具有良好的温度稳定性和高频特性，而薄膜贴片电阻器则提供了更高的精度和更低的温度系数。

3. 结构：贴片电阻器的结构包括电阻层、陶瓷基体、端部电极和保护涂层。

电阻层是在陶瓷基体上形成的，端部电极则是在电阻层的两端，用于与PCB上的焊盘连接。

保护涂层可以提供额外的环境保护。

4. 标记：贴片电阻器的阻值通常通过印刷在顶部表面的标记来识别。

这些标记可能是三位或四位数字代码，或者是一种颜色编码系统。

5. 性能参数：贴片电阻器的性能参数包括阻值、公差、温度系数、额定功率、工作温度范围等。

这些参数决定了电阻器的应用范围和性能。

6. 安装：贴片电阻器通常使用自动贴片机进行安装。

在焊接过程中，电阻器被精确地放置在PCB上的预定位置，然后通过回流焊或波峰焊固定在板上。

7. 测试：安装后的贴片电阻器需要经过测试，以确保它们正确地连接到电路板上，并且功能正常。

测试可能包括视觉检查、电气测试和功能测试。

8. 应用：贴片电阻器广泛应用于各种电子设备中，包括手机、平板电脑、笔记本电脑、电视和其他消费电子产品。

总之，贴片电阻器是现代电子制造中不可或缺的组件，它们的小型化和高性能使得它们非常适合用于高密度和高精度的电路设计。

常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装贴片电容命名规则及分类方法219.142.18.*1楼贴片电容命名规则及方法贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。

9Y”表示“249×10-2;2.49"。看了从本文对于贴片分类的 分类，用途，命名方法，和阻值标称你是不是在看到贴 片电阻时不会再是一头雾水了呢。在行业内，一块设计 上合理的板子，在合格的
典型电源生产线上流下后，由电阻引起的典型系统故障 率竟高达约0.08%，只是一块小小的电阻在看上去复杂电 子产品中却起到了很关键的作用，不得不说细节决定成 败。最后也希望本文介绍的基础的知识
5100欧，1000Ω=1KΩ,1000000Ω=1MΩ为了区分±5%， ±1%的电阻，于是±1%的电阻常规多数用4位数来表示， 这样前三位是表示有效数字，第四位表示有多少个零 4531也就
是4530Ω，也就等于4.53KΩ三.规格识别：为了使工厂生 产的电阻符合标准化的要求，同时也为了使电阻的规格 不致太多，国家有关部门规定了一系列的阻值作为产品 的标准，这一系列的阻值就叫做
贴片电阻这玩意儿相对于硬件、射频开发维修人员或者 电子爱好者说是应该是入门必修课，但对大多数非相关 领域的人来说可能完全不知道此物为何物，更别提去正 确的区分它了，其实在如今的数码时代我们生
活必不可少的电子产品中不可或缺的有这它的存在，所 以你难免时不时你也会遇到它，下面就为各位小白做一 个贴片电阻的小型科普，期望能够在需要的时刻派上用 场。简介：贴片电阻的学名叫：片式固定电阻
电阻的标称阻值。能够正确了解标称阴值你就可以轻松 的识别贴片电阻下面主要谈谈片状电阻器的阻值标称法： 片状电阻器的阻值和一般电阻器一样，在电阻体上标明. 共有三种阻值标称法，但标称方法与一般
电阻器不完全一样。数字索位标称法(一般矩形片状电阻 采用这种标称法)数字索位标称法就是在电阻体上用三位 数字来标明其阻值。它的第一位和第二位为有效数字， 第三位表示在有效数字后面所加“0”的

贴片电阻的命名国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。

贴片电容的命名所包含的参数：1、贴片电容的尺寸（0201、0402、0603、0805、1206、1210、1808、1812、2220、2225）2、贴片电容的材质（COG、X7R、Y5V、Z5U、RH、SH）3、要求达到的精度（±0.1PF、±0.25PF、±0.5PF、5%、10％、20％）4、电压（4V 、6.3V、10V、16V、25V、50V、100V、250V、500V、1000V、2000V、3000V）5、容量(0PF-47UF)6、端头的要求(N表示三层电极)7、包装的要求(T表示编带包装，P表示散包装)例风华系列的贴片电容的命名：0805CG102J500NT0805：是指该贴片电容的尺寸大小，这是用英寸来表示的08表示长度是0.08英寸（换算成mm=0.08*24.50=1.96mm）、05表示宽度为0.05英寸(换算成mm=0.05*24.50=1.225ccm)CG ：是表示生产电容要求用的材质，102 ：是指电容容量，前面两位是有效数字、后面的2表示有多少个零102＝10×102也就是＝1000PFJ ：是要求电容的容量值达到的误差精度为5％，介质材料和误差精度是配对的500 ：是要求电容承受的耐压为50V 同样500前面两位是有效数字，后面是指有多少个零。

贴片电阻分类
贴片电阻是一种相当普遍的电子元件，它可以在各种电子电路中发挥重要作用。

它有多种不同的类别，包括碳膜电阻、玻璃纤维电阻、薄膜电阻和压敏电阻等等。

1、碳膜电阻
碳膜电阻是一种最常见的电阻，它的工作原理是将活性碳和热塑性树脂混合，然后将其压成一个薄膜，并将其固定在导体上，使其成为一个完整的电阻元件。

碳膜电阻的优势在于其制造成本低，耐用性强，但是它的缺点在于它的电阻值不够精准。

2、玻璃纤维电阻
玻璃纤维电阻是一种新型的电阻，它是将玻璃纤维和陶瓷混合，然后将其压成一个薄膜，并将其固定在导体上，使其成为一个完整的电阻元件。

玻璃纤维电阻的优势在于其电阻值准确性很高，而且它能够承受较高的温度。

但是，它的缺点在于制造成本较高，耐用性也不是很好。

3、薄膜电阻
薄膜电阻是一种新型的电阻，它是将金属片和陶瓷混合，然后将其压成一个薄膜，并将其固定在导体上，使其成为一个完整的电阻元件。

薄膜电阻的优势在于其电阻值
准确性很高，耐用性也很好，但是它的缺点在于制造成本较高。

4、压敏电阻
压敏电阻是一种新型的电阻，它的工作原理是使用一块半导体材料，并将其压成一个薄膜，并将其固定在导体上，使其成为一个完整的电阻元件。

压敏电阻的优势在于它能够随着压力的变化而改变电阻值，这使得它能够用于动态控制电子电路。

但是，它的缺点在于制造成本较高，耐用性也不是很好。

总之，贴片电阻有多种不同类别，包括碳膜电阻、玻璃纤维电阻、薄膜电阻和压敏电阻等等。

每种类别都有自己的特点和优势，在电子电路中都能发挥重要作用，帮助设计者解决问题。

1 贴片电阻器的种类及特点 (1)2 贴片电阻的主要性能指标 (1)2.1标称阻值及偏差 (2)2.2额定功率： (3)2.3最大工作电压： (3)2.4、温度系数（T.C.R）： (3)3 贴片电阻的结构 (3)4 贴片电阻的生产过程 (4)5 贴片电阻的选用原则 (4)6 应 用 中 常 见 问 题 (4)6.1电极脱落： (4)6.2基体断裂： (4)6.3电阻阻值变异： (5)6.4外电极氧化： (5)6.5案例分析： (5)7 0欧姆电阻的作用 (6)8 贴片电阻的标称阻值系列 (7)H (9)贴 片 电 阻 器1 贴片电阻器的种类及特点贴片电阻属于厚膜电阻，其导体是高温烧结的玻璃釉膜。

贴片电阻器的英文名称是Chip Resistor, 是应用的最成熟的表面贴装元件(SMC)之一。

按照尺寸来分类，贴片电阻有0402、0603、0805、1208、1210、2512等六种尺寸规格，各尺寸的片阻能承受的额定功率有所不同，其中0402、0603、0805是常用尺寸规格。

另外还有片状电阻网络（也称做贴片排阻）贴片电阻的特点:—体积小，重量轻，利于整机产品的小型化、微型化—温度系数小，电性能稳定，可靠性高—机械强度高，尺寸稳定，很适合SMT技术要求—高频特性优异—具有优异的适应载流焊和回流焊，很适合SMT技术要求—尺寸稳定，装配成本低并与自动贴装设备匹配好2 贴片电阻的主要性能指标贴片电阻的主要电性能指标有标称阻值及偏差、额定功率、最大工作电压；主要机械性能指标是尺寸（长L、宽W）。

贴片电阻的尺寸对所能承受额定功率起着决定性作用，其导电部分反到成了次要作用。

0402、0603、0805、1208、1210、2512这些规格是以英寸为单位的，注意与公制单位mm之间的换算关系。

2.1标称阻值及偏差贴片电阻生产过程采用激光调阻，加之其电阻膜是高稳定的玻璃釉材料，因此贴片电阻的精度比较高，最普通阻值系列的是E24系列，即±5%的偏差；另外还比较常用的E96阻值系列（即±1%的偏差），称做精密贴片电阻；也有极少数场合用到的E192系列（即±0.5%精度的）；其他系列基本不采用。

1 贴片电阻器的种类及特点 (1)2 贴片电阻的主要性能指标 (1)2.1标称阻值及偏差 (2)2.2额定功率： (3)2.3最大工作电压： (3)2.4、温度系数（T.C.R）： (3)3 贴片电阻的结构 (3)4 贴片电阻的生产过程 (4)5 贴片电阻的选用原则 (4)6 应 用 中 常 见 问 题 (4)6.1电极脱落： (4)6.2基体断裂： (4)6.3电阻阻值变异： (5)6.4外电极氧化： (5)6.5案例分析： (5)7 0欧姆电阻的作用 (6)8 贴片电阻的标称阻值系列 (7)H (9)贴 片 电 阻 器1 贴片电阻器的种类及特点贴片电阻属于厚膜电阻，其导体是高温烧结的玻璃釉膜。

贴片电阻器的英文名称是Chip Resistor, 是应用的最成熟的表面贴装元件(SMC)之一。

按照尺寸来分类，贴片电阻有0402、0603、0805、1208、1210、2512等六种尺寸规格，各尺寸的片阻能承受的额定功率有所不同，其中0402、0603、0805是常用尺寸规格。

另外还有片状电阻网络（也称做贴片排阻）贴片电阻的特点:—体积小，重量轻，利于整机产品的小型化、微型化—温度系数小，电性能稳定，可靠性高—机械强度高，尺寸稳定，很适合SMT技术要求—高频特性优异—具有优异的适应载流焊和回流焊，很适合SMT技术要求—尺寸稳定，装配成本低并与自动贴装设备匹配好2 贴片电阻的主要性能指标贴片电阻的主要电性能指标有标称阻值及偏差、额定功率、最大工作电压；主要机械性能指标是尺寸（长L、宽W）。

贴片电阻的尺寸对所能承受额定功率起着决定性作用，其导电部分反到成了次要作用。

0402、0603、0805、1208、1210、2512这些规格是以英寸为单位的，注意与公制单位mm之间的换算关系。

2.1标称阻值及偏差贴片电阻生产过程采用激光调阻，加之其电阻膜是高稳定的玻璃釉材料，因此贴片电阻的精度比较高，最普通阻值系列的是E24系列，即±5%的偏差；另外还比较常用的E96阻值系列（即±1%的偏差），称做精密贴片电阻；也有极少数场合用到的E192系列（即±0.5%精度的）；其他系列基本不采用。
