材料力学B试题6弯曲变形

判断方法：(两种方法)
左上右下为正
使研究对象顺时针转动为正
具体计算时：(黑色表示外力，蓝色表示内力)
S
F
S
F
S
F
S
F
F
判断方法：(两种方法)
左顺右逆为正 上凹下凸为正
具体计算时：（黑色表示外力，红色表示内力）
正： 负：
M
直接求解剪力和弯矩的法则：
1、 任意截面上的剪力=[∑一侧横向力代数值] 横向力：包含载荷、约束力、分布力、集中力 代数值：左上右下为正，反之为负
2、 任意截面上的弯矩=[∑一侧外力对截面形心之矩的代数值] 外力：包含载荷、约束力、分布力、集中力、集中力偶 代数值：左顺右逆为正，反之为负 截面形心：所求截面的截面形心
绘制剪力弯矩图的方法(从左往右绘制)：
q F F S s +=12所围成的面积 S F M M +=12所围成的面积。

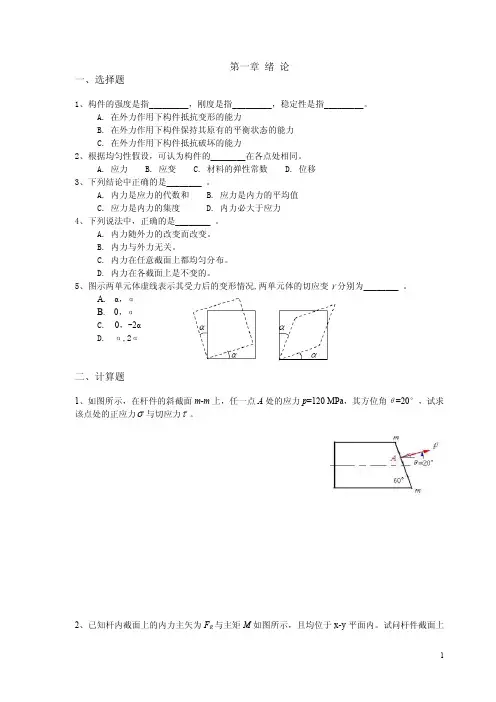

第一章 绪 论一、选择题1、构件的强度是指_________，刚度是指_________，稳定性是指_________。

A. 在外力作用下构件抵抗变形的能力B. 在外力作用下构件保持其原有的平衡状态的能力C. 在外力作用下构件抵抗破坏的能力2、根据均匀性假设，可认为构件的________在各点处相同。

A. 应力B. 应变C. 材料的弹性常数D. 位移3、下列结论中正确的是________ 。

A. 内力是应力的代数和B. 应力是内力的平均值C. 应力是内力的集度D. 内力必大于应力4、下列说法中，正确的是________ 。

A. 内力随外力的改变而改变。

B. 内力与外力无关。

C. 内力在任意截面上都均匀分布。

D. 内力在各截面上是不变的。

5、图示两单元体虚线表示其受力后的变形情况,两单元体的切应变γ分别为________ 。

A. α，αB. 0，αC. 0，-2αD. α,2α二、计算题1、如图所示，在杆件的斜截面m-m上，任一点A处的应力p=120 MPa，其方位角θ=20°，试求该点处的正应力σ与切应力τ。

2、已知杆内截面上的内力主矢为F R与主矩M如图所示，且均位于x-y平面内。

试问杆件截面上存在哪种内力分量，并确定其大小。

图中之C点为截面形心。

3、板件ABCD的变形如图中虚线A’B’C’D’所示。

试求棱边AB与AD的平均正应变以及A点处直角BAD的切应变。

第二章 拉伸与压缩一、选择题和填空题1、轴向拉伸杆件如图所示，关于应力分布正确答案是_________。

A 1-1、2-2面上应力皆均匀分布；B 1-1面上应力非均匀分布，2-2面上应力均匀分布；C 1-1面上应力均匀分布，2-2面上应力非均匀分布；D 1-1、2-2面上应力皆非均匀分布。

2、图示阶梯杆AD 受三个集中力作用，设AB 、BC 、CD 段的横截面积分别为3A 、2A 、A ，则三段的横截面上 。

A 轴力和应力都相等B 轴力不等，应力相等C 轴力相等，应力不等D 轴力和应力都不等3、在低碳钢拉伸曲线中，其变形破坏全过程可分为4个变形阶段，它们依次是 、 、 、 。

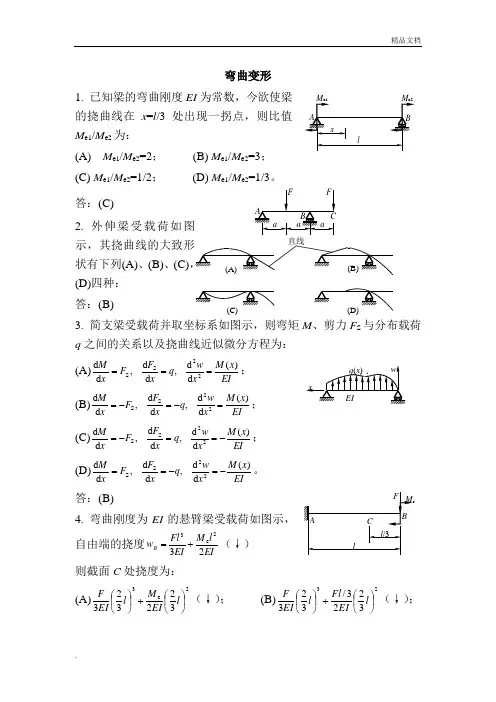

弯曲变形1. 已知梁的弯曲刚度EI 为常数，今欲使梁的挠曲线在x =l /3处出现一拐点，则比值M e1/M e2为：(A) M e1/M e2=2； (B) M e1/M e2=3； (C) M e1/M e2=1/2； (D) M e1/M e2=1/3。

答：(C)2. 外伸梁受载荷如图状有下列(A)、(B)、(C)(D)四种： 答：(B)3. 简支梁受载荷并取坐标系如图示，则弯矩M 、剪力F S 与分布载荷q 之间的关系以及挠曲线近似微分方程为：(A)EI x M xw q xF F xM)(d d ,d d ,dd 22SS ===； (B)EI x M xw q x F F x M)(d d ,d d ,d d 22SS =-=-=； (C)EI x M xw q x F F x M)(d d ,d d ,d d 22SS -==-=； (D)EI x M xw q xF F xM)(d d ,d d ,d d 22SS -=-==。

答：(B)4. 弯曲刚度为EI 的悬臂梁受载荷如图示，自由端的挠度EIl M EI Fl w B 232e 3+=（↓） 则截面C 处挠度为：(A)2e 3322323⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛l EI M l EI F （↓）； (B)233223/323⎪⎭⎫⎝⎛+⎪⎭⎫ ⎝⎛l EI Fl l EI F （↓）；(C)2e 3322)3/(323⎪⎭⎫ ⎝⎛++⎪⎭⎫ ⎝⎛l EI Fl M l EI F （↓）；(D)2e 3322)3/(323⎪⎭⎫ ⎝⎛-+⎪⎭⎫⎝⎛l EI Fl M l EI F （↓）。

答：(C)5. 画出(a)、(b)、(c)三种梁的挠曲线大致形状。

答：6.7.、(b)两种(A) (a)＞(b)； (B) (a)＜(b)； (C) (a)=(b)； (D) 不一定。

答：(C)8. 试写出图示等截面梁的位移边界条件，并定性地画出梁的挠曲线大致形状。

材料力学第一章复习题1，下列结论中正确的是（）A,内力是应力的代数和B,应力是内力的平均值C应力是内力的集度D内力必大于应力2. 一对自平衡的外载产生杆件的哪种基本变形只对杆件的某一局部存在影响。

( )A 拉伸与压缩B 剪切C扭转D弯曲3，已设计好的构件，若制造时仅对其材料进行更换通常不会影响其( )A稳定性 B 强度C几何尺寸D刚度4. 根据均匀性假设，可认为构件的下列各量中的( )在各点处都相同A屈服极限B材料的弹性常数C应力D应变第二章轴向拉伸压缩与剪切挤压的实用计算1.塑性材料的极限应力是A屈服极限B强度极限c比例极限D弹性极限2.脆性材料的极限应力是。

A屈服极限B比例极限C强度极限D弹性极限3.受轴向拉压的杆件内最大切应力为80 Mpa，则杆内最大正应力等于A160Mpa B 80Mpa C40Mpa D20Mpa4.在低碳钢Q235的拉伸试验中，材料暂时失去了抵抗变形能力是发生在哪个阶段A弹性B屈服C强化D缩颈断裂5材料进入强化阶段卸载，在室温中放置几天再重新加载可以获得更高的()。

A比例极限B强度极限C弹性变形D塑性变形6直径为d的圆截面钢杆受轴向拉力作用，已知其纵向线应变为e，弹性模量为E，杆轴力大小为()。

填空题(5.0分)7.在连接件上，剪切面和挤压面分别（)于外力方向8.连接件剪切强度的实用计算中去，许用切应力是由( )9.插销穿过水平放置的平板上的圆孔，在其下端受拉力F作用。

该插销的剪切面面积和挤压面面积分别等于( a)。

填空题(5.0分)10.低碳钢拉伸试验中滑移线是( )造成的。

11.外力消失后，变形也消失,这种变形为( )12.当延伸率小于( )时为脆性材料，当延伸率大于( )时为塑性材料13.一个结构中有三根拉压杆，设由这三根杆的强度条件确定的结构许用载荷分别为F1、F2、F3，且F1<F2<F3，则该结构的实际许可载荷[F]为判断题(5.0分)14低碳钢的抗拉能力小于抗剪能力（）A对 B 错15. 试求图中1-1，2-2，3-3截面上的轴力，并作轴力图。

弯曲变形典型习题解析1 试用积分法写出图示梁的挠曲轴方程，说明用什么条件决定方程中积分常数，画出挠曲轴大致形状。

图中C 为中间铰。

为已知。

I E解题分析：梁上中间铰处，左、右挠度相等，转角不相等。

解：设支反力为，如图示。

yB A yA FM F、、1、建立各段挠曲轴近似微分方程并积分 将梁分为AC 、CB 、BD 段。

AC 段 a x ≤≤10挠曲轴近似微分方程 11x FM w I E yA A ⋅−=′′转角方程1211'12C x Fx Mw IE yA A+−= (a) 挠度方程1113121162D x C x F x M w I E y A A ++−=(b)CB 段 )(2b a x a +≤≤挠曲轴近似微分方程2"2x FMw I E yA A ⋅−=转角方程 222222C x F xM w I E yA A+−=′(c)挠度方程2223222262D x C xFx M w I E yA A++−= (d)BD 段 l x b a ≤≤+3)(挠曲轴近似微分方程[])(333b a x Fx FM w I E yB yA A+−+−=′′转角方程[]32323332)(2C b a x F x F x M w I E yB yA A++−+−=′ (e) 挠度方程[]33333332336)(62D x C b a x FxFxM w I E yB yA A+++−+−= (f)2、确定积分常数共有6个积分常数。

需要6个位移边界条件和光滑连续条件。

332211D C D C D C 、、、、、题1图M A边界条件：，代入(b)得 01=x 01=w 01=D (g)0'1=w 代入(a)得 01=C(h)b a x +=2，02=w (i)连续条件： ， a x x ==2121w w =(j) b a x x +==32， 32w w ′=′ (k) 32w w =(l)联立(i)、(j)、(k)、(l)，可求出。

材料力学期末试题选择题一、绪论1．各向同性假设认为，材料沿各个方向具有相同的A。

(A)力学性质；(B)外力；(C)变形；(D)位移。

2．均匀性假设认为，材料内部各点的C是相同的。

(A)应力；(B)应变；(C)位移；(C)力学性质。

3．构在外力作用下B的能力称为稳定性。

（A）不发生断裂；（B）保持原有平衡状态；（C）不产生变形；（D）保持静止。

4．杆的刚度是指D。

（A）杆的软硬程度；（B）的承载能力；（C）杆对弯曲变形的抵抗能力；（D）杆对弹性变形的抵抗能力。

二、拉压1．低碳钢材料在拉伸实验过程中，不发生明显的塑性变形时，承受的最大应力应当小于D的数值，（A）比例极限；（B）许用应力；（C）强度极限；（D）屈服极限。

2．对于低碳钢，当单向拉伸应力不大于C时，虎克定律σ=Eε成立。

(A)屈服极限σs；(B)弹性极限σe；(C)比例极限σp；(D)强度极限σb。

3．没有明显屈服平台的塑性材料，其破坏应力取材料的B。

（A）比例极限σp；（B）名义屈服极限σ0.2；（C）强度极限σb；（D）根据需要确定。

4．低碳钢的应力~应变曲线如图所示，其上C点的纵坐标值为该钢的强度极限sb。

3题图(A)e；(B)f；(C)g；(D)h。

5、三种材料的应力—应变曲线分别如图所示。

其中强度最高、刚度最大、塑性最好的材料分别是。

(A)a、b、c；(B)b、c、a；(C)b、a、c；(D)c、b、a。

5．材料的塑性指标有C。

(A)σs和δ；(B)σs和ψ；(C)δ和ψ；(D)σs,δ和ψ。

6．确定安全系数时不应考虑D。

(A)材料的素质；(B)工作应力的计算精度；(C)构的工作条；(D)载荷的大小。

7．低碳钢的许用力［σ］=C。

(A)σp/n；(B)σe/n；(C)σs/n；(D)σb/n。

8．系统的温度升高时，下列结构中的____A______不会产生温度应力。

9、图示两端固定阶梯形钢杆，当温度升高时D。

(A)AC段应力较大，C截面向左移；(B)AC段应力较大，C截面向右移；(C)CB段应力较大。

弯曲应力1.圆形截面简支梁A,B套成，A,B层间不计摩擦，材料的弹性模量E B=2E A求在外力偶矩M e作用下，A,B中最大正应力的比值^max有4个答案:Bmin1(A)-；61 (C)1；81(D)丄10答: B2.矩形截面纯弯梁，材料的抗拉弹性模量E t大于材料的抗压弹性模量E c，则正应力在截面上的分布图有以下4种答案：(A) (B) (C) (D) 答: C3.将厚度为2 mm的钢板尺与一曲面密实接触，已知测得钢尺点A处的应变为—，则该曲面在点A1000处的曲率半径为_________ m m。

答：999 mmP4.边长为a的正方形截面梁，按图示两种不同形式放置，在相同弯矩作用下，两者最大正应力之比匕丛= ___________(%x)bO(b)答：1/ , 25. 一工字截面梁，截面尺寸如图，h二b, b =10t。

试证明，此梁上，下翼缘承担的弯矩约为截面上总弯矩的88%证: — My M12MA y(ybdy) =1 820 罟3Iz4 l z=690tM1 Mt4 1勺8207 6904”88%I yh/2—- 丄h/2zt其中：积分限Bt? , A弓为翼缘弯矩6. 直径d =20 mm 的圆截面钢梁受力如图，已知弹性模量E = 200 GPa , a =200 mm ，欲将其中段AB 弯成 f m 的圆弧，试求所需载荷，并计算最大7. 钢筋横截面积为A ，密度为「，放在刚性平面上，一端加力F ，提起钢筋离 开地面长度-。

试问F 应多大?3解：截面C 曲率为零2Fl gA(l /3) 3 28. 矩形截面钢条长l ，总重为F ，放在刚性水平面上，在钢条A 端作用|向上的拉力时，试求钢条内最大正应力。

解：在截面C 处，有―罟丸弯曲正应力。

解：1 = M 而 M 二 Fa P EI Fmax64 =0.785 10 岀 m 4, 「旦 Pa = 0.654 kN21 Fad 21 3 3 0.654 1 03 0.2 20 10 2 0.785 10 出 = 167 MPa即M C =F Is3 l AC F (I AC )2 l 2 2l AC AC 段可视为受均布载荷q 作用的简支梁 max max 2q(U c ) /8 _ Fl bt 2/6 3bt 2iF/3 C9.图示组合梁由正方形的铝管和正方形钢杆套成，在两端用刚性平板牢固联接。

弯曲变形基本概念题一、选择题1.梁的受力情况如图所示，该梁变形后的挠曲线如图（）所示(图中挠曲线的虚线部分表示直线，实线部分表示曲线)。

2. 如图所示悬臂梁，若分别采用两种坐标系，则由积分法求得的挠度和转角的正负号为（）。

题2图题1图A．两组结果的正负号完全一致B．两组结果的正负号完全相反C．挠度的正负号相反，转角正负号一致D．挠度正负号一致，转角的正负号相反3.已知挠曲线方程y = q0x(l3 - 3lx2 +2 x3)∕(48EI)，如图所示，则两端点的约束可能为下列约束中的（）。

题3图4. 等截面梁如图所示，若用积分法求解梁的转角、挠度，则以下结论中（）是错误的。

A．该梁应分为AB、BC两段进行积分B．挠度积分表达式中，会出现4个积分常数-26-题4图 题5图 C ．积分常数由边界条件和连续条件来确定D ．边界条件和连续条件表达式为x = 0，y = 0；x = l ，0==右左y y ，0='y 5. 用积分法计算图所示梁的位移，边界条件和连续条件为( )A ．x = 0，y = 0；x = a + l ，y = 0；x = a ，右左y y =，右左y y '=' B ．x = 0，y = 0；x = a + l ，0='y ；x = a ，右左y y =，右左y y '=' C ．x = 0，y = 0；x = a + l ，y = 0，0='y ；x = a ，右左y y =D ．x = 0，y = 0；x = a + l ，y = 0，0='y ；x = a ，右左y y '=' 6. 材料相同的悬臂梁I 、Ⅱ，所受荷载及截面尺寸如图所示。

关于它们的最大挠度有如下结论，正确的是（ ）。

A ． I 梁最大挠度是Ⅱ梁的41倍 B ．I 梁最大挠度是Ⅱ梁的21倍 C ． I 梁最大挠度与Ⅱ梁的相等 D ．I 梁最大挠度是Ⅱ梁的2倍题6图 题7图 7. 如图所示等截面梁，用叠加法求得外伸端C 截面的挠度为（ ）。

第一章 绪论1. 试求图示结构m-m 和n-n 两截面上的内力，并指出AB 和BC 两杆的变形属于何类基本变形。

2. 拉伸试样上A ，B 两点的距离l 称为标距。

受拉力作用后，用变形仪量出两点距离的增量为mm l 2105-⨯=∆。

若l 的原长为l ＝100mm ，试求A 与B 两点间的平均应变m ε。

第二章 轴向拉伸和压缩与剪切 一、选择题１.等直杆受力如图，其横截面面积Ａ＝１００2mm ，则横截面ｍｋ上的正应力为（ ）。

（Ａ）５０ＭＰａ（压应力）； （Ｂ）４０ＭＰａ（压应力）； （Ｃ）９０ＭＰａ（压应力）； （Ｄ）９０ＭＰａ（拉应力）。

2.低碳钢拉伸经过冷作硬化后，以下四种指标中哪种得到提高( )： （Ａ）强度极限； （Ｂ）比例极限；（Ｃ）断面收缩率； （Ｄ）伸长率（延伸率）。

3.图示等直杆，杆长为3a ，材料的抗拉刚度为EA ，受力如图。

杆中点横截面的铅垂位移为（ ）。

（Ａ）0；（Ｂ）Pa/(EA);（Ｃ）2 Pa/(EA);（Ｄ）3 Pa/(EA)。

4.图示铆钉联接，铆钉的挤压应力bsσ是（ ）。

（A ）2P/（2d π）； （B ）P/2dt;(C)P/2bt; (D)4p/(2d π)。

5.铆钉受力如图，其压力的计算有（ ） （A ）bs σ=p/(td);(B)bs σ=p/(dt/2);(C)bs σ=p/(πdt/2);(D)bs σ=p/(πdt/4)。

6.图示A 和B 的直径都为d,则两面三刀者中最大剪应力为（ ）(A)4bp/(2d απ);(B)4(αb+)P/(2d απ);(C)4(a b+)P/(2b d π); (D)4αP/(2b d π).7.图示两木杆（I 和II ）连接接头，承受轴向拉力作用，错误的是( ).（A ）1-1截面偏心受拉； （B ）2-2为受剪面；（C ）3-3为挤压面； （D ）4-4为挤压面。

二、填空题1.低碳钢的应力一应变曲线如图所示。
