上水箱液位简单PID控制实验

单容水箱液位pid控制实验报告实验报告：单容水箱液位PID控制实验实验目的：本实验旨在通过PID控制器对单容水箱的液位进行控制，验证PID控制算法在液位控制中的应用效果，并了解PID控制器参数调节的方法和影响因素。

实验装置和仪器：1. 单容水箱：用于存放水并模拟液位变化。

2. 液位传感器：用于实时监测水箱的液位。

3. 控制器：采用PID控制器，用于调节水箱液位。

4. 电源和信号线：提供电力和信号传输。

实验步骤：1. 将水箱与液位传感器连接，并确保传感器能够准确测量液位。

2. 将PID控制器与液位传感器连接，建立控制回路。

3. 设置PID控制器的参数，包括比例系数（P）、积分时间（I）和微分时间（D）。

4. 将控制器调至手动模式，并将控制器输出设定值调整为合适的初始值。

5. 开始实验，记录初始液位和控制器输出设定值。

6. 观察液位的变化，并记录实时液位值。

7. 根据液位变化情况，调整PID控制器的参数，使液位尽可能接近设定值。

8. 结束实验，记录最终液位和控制器参数。

实验结果：通过实验，我们得到了如下的结果和观察：1. PID控制器的参数调节对液位控制有重要影响，不同的参数组合会导致液位的不同响应和稳定性。

2. 比例系数P的增大可以增加控制器对液位误差的敏感程度，但过大的P值可能引起震荡或超调。

3. 积分时间I的增大可以减小稳态误差，但过大的I值可能导致震荡或系统不稳定。

4. 微分时间D的增大可以提高系统的动态响应速度，但过大的D值可能引起噪声干扰或导致系统不稳定。

5. 通过逐步调整PID控制器的参数，我们可以实现较好的液位控制效果，使液位尽可能接近设定值并保持稳定。

结论：本实验通过PID控制器对单容水箱的液位进行控制，验证了PID控制算法在液位控制中的应用效果。

通过逐步调整PID控制器的参数，我们可以实现较好的液位控制效果，并使液位保持稳定。

实验结果表明，PID控制器的参数调节对液位控制有重要影响，需要根据实际情况进行调整和优化。

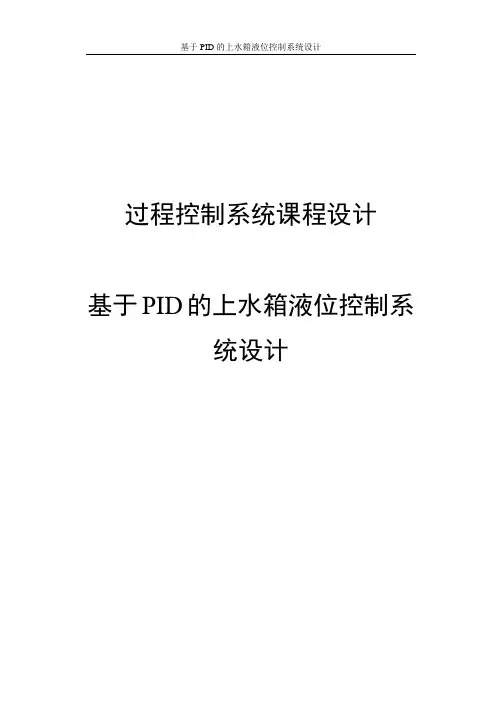

基于PID的上水箱液位控制系统设计过程控制系统课程设计基于PID的上水箱液位控制系统设计一、课程设计任务书1.设计内容针对某厂的液位控制过程与要求实现模拟控制，其工艺过程如下：用泵作为原动力，把水从低液位池抽到高液位池，实现对高液位池液位高度的自动控制。

具体设计内容是利用西门子S7-200PLC作为控制器，实现对单容水箱液位高度的定值控制，同时利用MCGS组态软件建立单容水箱液位控制系统的监控界面，实现实时监控的目的。

2.设计要求1、以RTGK-2型过程控制实验装置中的单个水箱作为被控对象、PLC作为控制器、静压式压力表作为检测元件、电动调节阀作为执行器构成一个单容水箱单闭环控制系统，实现对水箱液位的恒值控制。

2、PLC控制器采用PID算法，各项控制性能满足要求：超调量20%，稳态误差≤±0.1；调节时间ts≤120s；3、组态测控界面上，实时设定并显示液位给定值、测量值及控制器输出值；实时显示液位给定值实时曲线、液位测量值实时曲线和PID输出值实时曲线；4、选择合适的整定方法确定PID参数，并能在组态测控界面上实时改变PID参数；5、通过S7-200PLC编程软件Step7实现PLC程序设计与调试；6、分析系统基本控制特性，并得出相应的结论；7、设计完成后，提交打印设计报告。

3.参考资料1.邵裕森,戴先中主编.过程控制工程(第2版).北京:机械工业出版社.20032.崔亚嵩主编.过程控制实验指导书（校内）3.廖常初主编.PLC编程及应用(第2版).北京:机械工业出版社.20074.吴作明主编.工业组态软件与PLC应用技术.北京:北京航空航天大学出版社.20074.设计进度（2010年12月27日至2011年1月9日）时间设计内容2010年12月27日布置设计任务、查阅资料、进行硬件系统设计2010年12月28日～2010年12月29日编制PLC控制程序，并上机调试；2010年12月30日～2010年12月31日利用MCGS组态软件建立该系统的工程文件2011年1月2日～2011年1月4日进行MCGS与PLC的连接与调试进行PID参数整定2011年1月5日～2011年1月6日系统运行调试，实现单容水箱液体定值控制2011年1月7日～2011年1月9日写设计报告书5.设计时间及地点设计时间：周一～周五，上午：8：00～11：00下午：1：00～4：00 设计地点：新实验楼，过程控制实验室（310）电气工程学院机房（320）二、评语及成绩课程设计成绩：指导教师：过程控制系统课程设计报告班级：姓名：学号：指导教师：撰写日期：基于PID的上水箱液位控制系统设计目录第一章绪论 (1)第二章系统组态设计 (3)2.1 MCGS组态软件概述 (3)2.2 新建工程 (4)2.3 设备配置 (5)2.4新建画面 (5)2.5 定义数据对象 (9)2.6设备连接 (12)2.7 控制面板的设计 (14)第三章PLC设计 (18)3.1 PLC概述 (18)3.2系统设计PLC程序 (20)第四章课设总结 (25)参考文献 (26)附录 (27)第一章绪论可编程控制器(Programmable Controller)是计算机家族中的一员，是为工业控制应用而设计制造的。

单容量水箱液位pid控制实验报告实验目的：通过单容量水箱液位PID控制实验，学习PID控制器的原理和调节方法，掌握PID控制器在液位控制中的应用。

实验器材：1. 单容量水箱2. 水泵3. 液位传感器4. 控制器5. 电脑实验原理：PID控制器是由比例（P）、积分（I）和微分（D）三个部分组成的控制器。

根据物体的反馈信号与设定值之间的差异，PID控制器会计算出相应的控制量，以使系统的输出信号趋近于设定值，从而实现对物体的控制。

实验步骤：1. 搭建实验装置：将单容量水箱与水泵和液位传感器连接，将控制器与电脑连接。

2. 设置实验参数：根据实验需求，设置控制器的比例增益、积分时间常数和微分时间常数，并将设定值设定为所需的液位。

3. 开始实验：启动水泵，观察水箱液位的变化，并记录在实验报告中。

4. 数据分析：根据液位传感器的反馈信号，计算实际液位与设定值之间的差异，并根据PID控制器的算法计算出相应的控制量。

5. 调整控制参数：根据实验数据分析的结果，调整PID控制器的参数，如增大比例增益、调整积分时间常数和微分时间常数，再次进行实验。

6. 重复步骤3-5，直到达到所需的控制效果。

实验结果与分析：根据实验数据，绘制出液位随时间变化的曲线图。

通过分析曲线形状和数据变化趋势，判断控制系统的稳定性和响应时间。

如果液位在设定值附近波动较小，并且响应时间较短，则说明PID控制系统的参数调节较为合适。

结论：通过单容量水箱液位PID控制实验，我们学习了PID控制器的原理和调节方法，并掌握了PID控制器在液位控制中的应用。

同时，我们还了解到PID控制器的参数调节对控制系统的稳定性和响应时间有很大影响，需要通过实验数据的分析来进行参数调整。

这些知识和技能对于后续的控制系统设计和实施有着重要的指导意义。

单容水箱液位pid控制系统实验报告本次实验以单容水箱液位PID控制系统为研究对象，通过实验来探究PID控制系统在单容水箱液位控制中的应用。

实验采用的硬件设备包括一台多功能数据采集仪、一个电动水泵、一个水箱、一个液位传感器以及一台电脑。

液位传感器负责实时监测水箱的液位高度，然后将液位信号传输给多功能数据采集仪，再通过电脑处理分析数据。

电动水泵负责将水加入到水箱中，实现液位的上升。

在实验中我们需要采用PID控制算法对液位进行控制。

PID控制器是由比例控制器（P）、积分控制器（I）和微分控制器（D）三个部分组成的一种常见的控制算法。

比例控制器根据当前偏差值来进行控制，积分控制器主要解决由于比例控制器的积累误差，使系统达到静态稳态的需求，微分控制器则是对系统输出信号的变化率进行调整，在系统响应速度方面起到了重要的作用。

PID控制器综合了三种控制器的优点，因此在工业自控领域中得到了广泛的应用。

在实验的开始，我们首先需要计算PID控制参数，包括比例系数Kp、积分时间Ti和微分时间Td。

计算出这些参数之后，我们需要将它们输入到控制器中，使得控制器能够根据当前的液位值来进行控制。

实验过程中，需要适当控制电动水泵的运行时间和运行速度，使得液位能够平稳地上升，同时又不超过设定的上限值。

在实验中，我们首先对比例系数进行了调整。

我们发现当比例系数过大时，液位的波动会变得非常剧烈，表现为液位的快速上升和下降。

当比例系数过小时，系统的响应速度将会比较慢，导致液位不能够很好地达到设定值。

通过实验我们调整了比例系数，使得液位能够更加稳定地上升，并且在液位接近设定值时，系统能够迅速地响应。

我们也对积分时间和微分时间进行了调整，并且通过分析实验数据，我们最终确定了比例系数为1.8、积分时间为0.2秒和微分时间为0.1秒。

通过本次实验，我们深入了解了PID控制系统在单容水箱液位控制中的应用，也体验了PID控制系统参数调整的过程。

我们相信，在实际工程中，PID控制系统的应用会带来更大的效益。

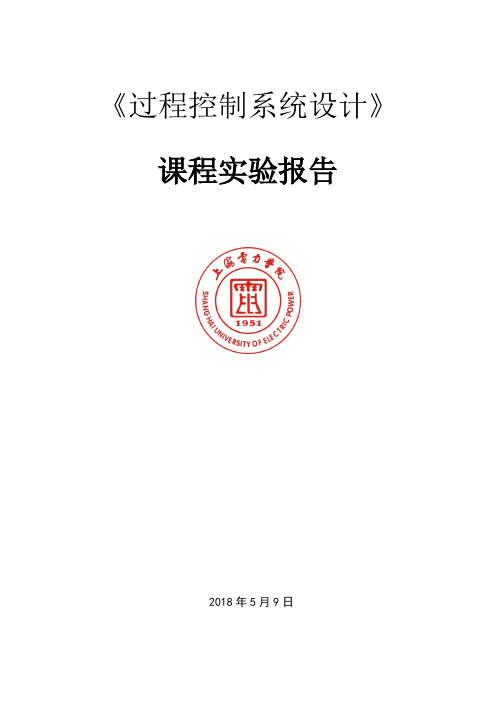

《过程控制系统设计》课程实验报告2018年5月9日实验二双容水箱液位PID控制实验一、实验目的1、学习双容水箱液位 PID 控制系统的组成和原理；2、进一步熟悉 PID 的调节规律；3、进一步熟悉 PID 控制器参数的整定方法。

二、实验设备1、四水箱实验系统 DDC 实验软件；2、PC 机（Window XP 操作系统）；3、CS4000型过程控制实验装置。

三、实验原理1、控制系统的组成及原理单回路调节系统，一般是指用一个控制器来控制一个被控对象，其中控制器只接收一个测量信号，其输出也只控制一个执行机构。

双容水箱液位 PID 控制系统也是一种单回路调节系统，典型的双容水箱液位控制系统如图 1 所示：图 1 双容水箱液位 PID 控制系统的方框图在双容水箱液位 PID 控制系统中，以液位为被控量。

其中，测量电路主要功能是测量对象的液位并对其进行归一化等处理；PID 控制器是整个控制系统的核心，它根据设定值和测量值的偏差信号来进行调节，从而控制双容水箱的液位达到期望的设定值。

3、PID 控制器参数的实验整定方法双容水箱液位 PID 控制器参数整定，是为了得到某种意义下的最佳过渡过程。

我们这里选用较通用的“最佳”标准，即在阶跃扰动作用下，先满足需要的衰减率，然后尽量协调准确性和快速性要求。

四、实验内容在手动情况下进入初始稳态（如图3），然后根据水箱的实际液位情况进行了一次下水箱阶跃响应测试，最终达到平衡状态，如图4所示。

根据两点法求K、T、τ参数，并用响应曲线法整定出对应的控制器参数。

将整定好的参数投入设备，进行闭环自动控制，并微调参数，记录分析控制系统的响应曲线。

图2 现场接线图图3 建立工作点图4 下水箱阶跃响应测试曲线五、数据记录由图4的阶跃响应曲线，根据两点法求出K、T、τ参数，并用响应曲线法整定出对应的控制器参数P、Ti，绘图及计算过程如图5所示。

图5 响应曲线法整定参数设置完PID参数（Kc=1/P=1/=,Ti=×60=），手动切自动，修改设定值（SV=13），最终达到平衡状态，如图6所示。

单容水箱液位控制系统的实验一、实验设备AE2000A型过程控制实验装置、JX-300X DCS控制系统、万用表、上位机软件、计算机、RS232-485转换器1只、串口线1根、网线1根、24芯通讯电缆1根。

二、实验目的1、通过实验熟悉单回路反馈控制系统的组成和工作原理。

2、分析分别用P、PI和PID调节时的过程图形曲线。

3、定性地研究P、PI和PID调节器的参数对系统性能的影响。

三、实验原理图2-15为单回路水箱液位控制系统单回路调节系统一般指在一个调节对象上用一个调节器来保持一个参数的恒定，而调节器只接受一个测量信号，其输出也只控制一个执行机构。

本系统所要保持的参数是液位的给定高度，即控制的任务是控制水箱液位等于给定值所要求的高度。

根据控制框图，这是一个闭环反馈单回路液位控制，采用SUPCON JX-300X DCS控制。

当调节方案确定之后，接下来就是整定调节器的参数，一个单回路系统设计安装就绪之后，控制质量的好坏与控制器参数选择有着很大的关系。

合适的控制参数，可以带来满意的控制效果。

反之，控制器参数选择得不合适，则会使控制质量变坏，达不到预期效果。

一个控制系统设计好以后，系统的投运和参数整定是十分重要的工作。

一般言之，用比例（P）调节器的系统是一个有差系统，比例度δ的大小不仅会影响到余差的大小，而且也与系统的动态性能密切相关。

比例积分（PI）调节器，由于积分的作用，不仅能实现系统无余差，而且只要参数δ，Ti调节合理，也能使系统具有良好的动态性能。

比例积分微分（PID）调节器是在PI调节器的基础上再引入微分D的作用，从而使系统既无余差存在，又能改善系统的动态性能（快速性、稳定性等）。

但是，并不是所有单回路控制系统在加入微分作用后都能改善系统品质，对于容量滞后不大，微分作用的效果并不明显，而对噪声敏感的流量系统，加入微分作用后，反而使流量品质变坏。

对于我们的实验系统，在单位阶跃作用下，P、PI、PID调节系统的阶跃响应分别如图2-16中的曲线①、②、③所示。

《过程控制系统设计》课程实验报告2018年5月9日实验二双容水箱液位PID控制实验一、实验目的1、学习双容水箱液位PID 控制系统的组成和原理；2、进一步熟悉PID 的调节规律；3、进一步熟悉PID 控制器参数的整定方法。

二、实验设备1、四水箱实验系统DDC 实验软件；2、PC 机（Window XP 操作系统）；3、CS4000型过程控制实验装置。

三、实验原理1、控制系统的组成及原理单回路调节系统，一般是指用一个控制器来控制一个被控对象，其中控制器只接收一个测量信号，其输出也只控制一个执行机构。

双容水箱液位PID 控制系统也是一种单回路调节系统，典型的双容水箱液位控制系统如图 1 所示：图 1 双容水箱液位PID 控制系统的方框图在双容水箱液位PID 控制系统中，以液位为被控量。

其中，测量电路主要功能是测量对象的液位并对其进行归一化等处理；PID 控制器是整个控制系统的核心，它根据设定值和测量值的偏差信号来进行调节，从而控制双容水箱的液位达到期望的设定值。

3、PID 控制器参数的实验整定方法双容水箱液位PID 控制器参数整定，是为了得到某种意义下的最佳过渡过程。

我们这里选用较通用的“最佳”标准，即在阶跃扰动作用下，先满足需要的衰减率，然后尽量协调准确性和快速性要求。

四、实验内容在手动情况下进入初始稳态（如图3），然后根据水箱的实际液位情况进行了一次下水箱阶跃响应测试，最终达到平衡状态，如图4所示。

根据两点法求K、T、τ参数，并用响应曲线法整定出对应的控制器参数。

将整定好的参数投入设备，进行闭环自动控制，并微调参数，记录分析控制系统的响应曲线。

图2 现场接线图图3 建立工作点图4 下水箱阶跃响应测试曲线五、数据记录由图4的阶跃响应曲线，根据两点法求出K、T、τ参数，并用响应曲线法整定出对应的控制器参数P、Ti，绘图及计算过程如图5所示。

图5 响应曲线法整定参数设置完PID参数（Kc=1/P=1/0.7=1.43,Ti=8.52min×60=514.8s），手动切自动，修改设定值（SV=13），最终达到平衡状态，如图6所示。

《控制工程实验》实验报告实验题目：上水箱液位 PID 整定实验课程名称：《控制工程实验》姓名：学号：专业：年级：院、所：日期： 2019.04.12实验一上水箱液位 PID 整定实验一、实验目的1．了解单容液位定值控制的结构与组成。

2．掌握单容液位定值控制调节器参数的整定和投运方法。

3．研究调节器相关参数的变化对系统静、动态性能的影响。

4．了解 P、PI、PD 和 PID 四种调节器分别对液位控制的作用。

5．掌握控制系统的实现过程。

二、实验设备1. 实验装置对象及控制柜 1套2. 装有Step7、WinCC等软件的计算机 1台3. CP5621专用网卡及MPI通讯线各1个三、实验原理本实验系统结构图和方框图如图1所示。

被控量为上水箱（也可采用中水箱或下水箱）的液位高度，实验要求上水箱的液位稳定在给定值。

将压力传感器 LT1 检测到的上水箱液位信号作为反馈信号，在与给定量比较后的差值通过调节器控制电动调节阀的开度，以达到控制上水箱液位的目的。

为了实现系统在阶跃给定和阶跃扰动作用下的无静差控制，系统的调节器应为 PI 或 PID 控制。

图 1 上水箱单容液位定值控制(a)结构图 (b)方框图四、实验内容与步骤本实验选择上水箱作为被控对象。

实验之前先将储水箱中贮足水量，然后将阀门 F1-1、F1-6、F1-10、F1-11 全开，将中水箱出水阀门 F1-9 开至适当开度（50%左右），其余阀门均关闭。

1．用 MPI 通讯电缆线将 S7-300PLC 连接到计算机 CP5621 专用网卡，并按照控制柜接线图连接实验系统。

2．接通总电源空气开关，合上单相，打开钥匙开关，给系统上电，将相应旋钮开关打至开，给 S7-300PLC 及电动调节阀上电。

3．打开 Step 7 软件，并打开“S7-300PLC”程序进行下载，然后将S7-300PLC 置于运行状态，然后运行 WinCC 组态环境，打开“S7-300PLC 控制系统”工程，然后进入 WinCC 运行环境，在主菜单中点击“实验三、上水箱液位 PID 整定实验”，进入实验三的监控界面。

双容水箱液位定值控制系统实验报告实验目的：通过搭建双容水箱液位定值控制系统，了解液位控制的基本原理和方法，掌握PID控制器在液位控制中的应用。

实验器材：1.液位控制综合实验台2.电子积分器PID控制器3.水泵4.液位传感器5.两个水箱6.电压表和电流表实验步骤：1.将两个水箱放在实验台上，一个用作上升水箱，一个用作下降水箱。

2.将水泵安装在上升水箱中，并通过输水管连接两个水箱。

3.将液位传感器安装在上升水箱和下降水箱中，并将其连接到电子积分器PID控制器。

4.将电子积分器PID控制器连接到电源，并连接电压表和电流表来监测相应的电压和电流。

5.打开水源，使用电子积分器PID控制器调节水泵的运行方式和水泵的转速。

6.观察液位传感器的反馈信号，并根据反馈信号调整PID控制器的参数，使得液位保持在设定值附近。

7.记录不同设定值下液位的控制效果，并分析数据。

8.关闭水源，停止实验。

实验结果：根据实验数据，可以观察到双容水箱液位控制系统的控制效果。

当设定值改变时，PID控制器能够调整水泵的运行方式和水泵的转速，以使得液位保持在设定值附近。

实验结果表明，在合适的PID控制器参数设置下，液位的稳定性和控制精度较高。

实验分析：在双容水箱液位定值控制系统中，PID控制器起到了关键作用。

P项（比例项）根据液位的偏差来调节水泵的转速，I项（积分项）根据液位的积累偏差来调整水泵的运行方式，D项（微分项）根据液位的变化速度来预测液位的变化趋势。

通过PID控制器的联合作用，可以实现对液位的稳定控制。

从实验结果分析可以看出，PID控制器的参数设置非常重要。

当P参数过大或过小时，会导致液位振荡或调节速度缓慢；当I参数过大或过小时，会导致液位超调或稳态误差；当D参数过大时，系统可能产生过冲。

因此，需要根据具体的系统要求和实验条件来合理设置PID控制器的参数。

结论：通过搭建双容水箱液位定值控制系统，并对其进行实验研究，我们可以了解液位控制的基本原理和方法，掌握PID控制器在液位控制中的应用。
