数字电子技术课程设计报告课程设计（大作业）报告课程名称：数字电子技术设计题目：数字秒表院系：信息技术学院班级：设计者：学号：指导教师：**设计时间：2015.12.14--2015.12. 18 信息技术学院昆明学院课程设计（大作业）任务书目录一、设计目的 (1)二、设计要求和设计指标 (1)三、设计内容 (1)3.1电子秒表工作原理 (1)3.1.1总体设计 (2)3.1.2 脉冲电路设计 (2)3.1.3总清零控制电路 (6)3.1.4时间计数单元 (6)3.1.5分频电路 (8)3.1.6码驱动及显示单元 (9)3.1.7多功能数字秒表电路的组合 (10)3.2仿真结果与分析 (12)3.2.1 时钟发生器的测试 (12)3.2.2 计数、译码、显示单元的测试 (13)3.2.3 整体测试 (13)3.2.4 电子秒表准确度的测试 (14)四、本设计改进建议 (14)五、总结 (15)六、主要参考文献 (16)一、设计目的1、学习数字电路中基本RS触发器、单稳态触发器、时钟发生器及计数、译码显示器等单元电路的综合应用。
2、学习电子秒表的调试方法。
3、秒表由五位七段LED显示器显示，其中一位显示“min”，四位显示“s”，其中显示分辨率为0.01s，计时范围为0～9分59秒99毫秒；具有清零、启动计时、暂停计时及继续计时等功能；控制开关为两个；启动（继续）/暂停计时开关和复位开关。
二、设计要求和设计指标制作一个数字秒表，将单个数字秒表组合设计成可以同时对多人进行计时的多人数字秒表。
电子秒表的工作原理就是不断输出连续脉冲给加法计数器，而加法计数器通过译码器来显示它所记忆的脉冲周期个数。
1.时钟发生器：利用石英震荡555定时器构成的多谐振荡器做时钟源,产生脉冲。
2.记数器：对时钟信号进行记数并进位,百分之一秒和十分之一秒以及个位秒之间10进制,十位秒为六进制; 本设计采用可预置的十进制同步加法计数器74LS90构成电子秒表的计数单元。
西课程设计数字秒表一、课程目标知识目标：1. 学生能理解数字秒表的基本概念，掌握其计时原理。
2. 学生能运用数学知识，解读数字秒表上的时间显示，进行简单的时间计算。
3. 学生了解数字秒表在日常生活和科学实验中的应用。
技能目标：1. 学生能熟练操作数字秒表，进行准确计时。
2. 学生能通过数字秒表进行简单的数据收集和分析，提高实验技能。
3. 学生能运用所学的数字秒表知识，解决实际问题。
情感态度价值观目标：1. 培养学生对科学实验的兴趣，激发探索精神。
2. 培养学生严谨、细致的科学态度，提高合作意识。
3. 增强学生对时间观念的认识，培养珍惜时间的价值观。
课程性质：本课程为科学实验课，结合数学知识，旨在让学生通过实际操作，掌握数字秒表的使用方法，提高实验技能。
学生特点：六年级学生具备一定的数学基础，对新事物充满好奇，有较强的动手能力，但需引导培养严谨的科学态度。
教学要求：结合学生特点，注重实践操作，强调知识的应用，提高学生的实验技能和解决实际问题的能力。
在教学过程中，关注学生的情感态度，培养合作精神。
通过本课程的学习，使学生达到课程目标所设定的具体学习成果。
二、教学内容1. 数字秒表的基本概念与功能- 介绍数字秒表的组成、工作原理及特点- 学习数字秒表的计时功能，包括启动、停止、计次、分段计时等2. 数字秒表的操作与实践- 指导学生掌握数字秒表的操作方法- 安排实际操作练习，让学生熟练使用数字秒表进行计时3. 时间计算与分析- 结合数学知识，学习数字秒表上的时间显示解读- 进行简单的时间计算，如加减乘除、平均速度等4. 数字秒表在实际应用中的使用- 分析数字秒表在日常生活和科学实验中的应用案例- 设计实践活动，让学生运用数字秒表解决实际问题5. 教学内容的安排与进度- 第一课时：数字秒表的基本概念与功能- 第二课时：数字秒表的操作与实践- 第三课时：时间计算与分析- 第四课时：数字秒表在实际应用中的使用本教学内容依据课程目标，注重科学性和系统性，结合课本章节，安排合理的教学进度。
单片机课程设计_基于单片机的数字秒表设计在当今科技迅速发展的时代，电子设备的应用无处不在，其中数字秒表作为一种常见的计时工具，具有广泛的应用场景，如体育比赛、科学实验、工业生产等。
本次课程设计旨在基于单片机技术实现一个数字秒表，通过对硬件电路的设计和软件程序的编写，掌握单片机系统的开发流程和方法，提高实践动手能力和解决问题的能力。
一、设计要求1、能够实现秒表的启动、暂停、复位功能。
2、计时精度达到 001 秒。
3、能够通过数码管显示计时结果。
二、系统方案设计1、硬件设计单片机选型：选用常见的 STC89C52 单片机作为核心控制器，其具有性能稳定、价格低廉、易于编程等优点。
显示模块：采用 8 位共阴极数码管作为显示器件，通过动态扫描的方式实现数字的显示。
按键模块：设置三个独立按键，分别用于启动、暂停和复位操作。
时钟模块：使用单片机内部的定时器/计数器产生精确的时钟信号，实现计时功能。
2、软件设计主程序：负责系统的初始化、按键扫描和计时处理等。
中断服务程序：利用定时器中断实现 001 秒的定时，更新计时数据。
三、硬件电路设计1、单片机最小系统包括单片机芯片、晶振电路和复位电路。
晶振频率选择 12MHz，为单片机提供时钟信号。
复位电路采用上电复位和手动复位相结合的方式，确保系统能够可靠复位。
2、显示电路将 8 位数码管的段选引脚通过限流电阻连接到单片机的 P0 口，位选引脚通过三极管连接到单片机的 P2 口。
通过动态扫描的方式，依次点亮每个数码管，实现数字的显示。
3、按键电路三个按键分别连接到单片机的 P10、P11 和 P12 引脚，采用低电平有效。
当按键按下时，相应引脚的电平被拉低，单片机通过检测引脚电平的变化来判断按键的操作。
四、软件程序设计1、主程序流程系统初始化后，进入主循环。
在主循环中，不断扫描按键状态，如果检测到启动按键按下，则启动计时；如果检测到暂停按键按下，则暂停计时；如果检测到复位按键按下，则将计时数据清零。
基于EDA的数字秒表课程设计一、课程目标知识目标：1. 学生能理解EDA（电子设计自动化）的基本概念，掌握数字秒表的基本原理；2. 学生能描述数字秒表的电路结构，了解各个部分的功能和相互关系；3. 学生能掌握数字秒表设计中所涉及的数字逻辑，如计时、清零、启动/停止等功能的实现。
技能目标：1. 学生能够运用所学知识，使用EDA工具进行数字秒表的电路设计和仿真；2. 学生能够分析并解决数字秒表设计过程中遇到的问题，提高实际操作能力；3. 学生能够通过小组合作，完成数字秒表的调试与优化，提高团队协作能力。
情感态度价值观目标：1. 学生通过本课程的学习，培养对电子设计的兴趣和热情，提高探究精神；2. 学生能够认识到科技发展对日常生活的影响，增强社会责任感和创新意识；3. 学生在小组合作中学会尊重他人意见，培养良好的沟通能力和团队精神。
分析课程性质、学生特点和教学要求，本课程目标将分解为以下具体学习成果：1. 学生能够独立完成数字秒表的电路设计和仿真；2. 学生能够通过小组合作，完成数字秒表的调试与优化，并撰写实验报告；3. 学生能够对课程中所学知识进行总结，以口头或书面的形式进行分享。
二、教学内容本课程教学内容依据课程目标，紧密结合教材，制定以下详细教学大纲：1. 数字电路基础知识回顾- 复习数字逻辑基础，强调触发器、计数器等基本组件的工作原理。
2. EDA工具介绍- 介绍EDA软件的使用方法，如Multisim、Proteus等。
3. 数字秒表的原理与设计- 讲解数字秒表的电路结构，分析各部分功能；- 引导学生理解秒表的计时原理，探讨如何实现启动、停止、清零等功能。
4. 电路设计与仿真- 指导学生使用EDA工具进行数字秒表的电路设计；- 教学过程中，针对设计过程中可能遇到的问题进行讲解和指导。
5. 小组合作调试与优化- 学生分组进行电路调试，优化设计；- 引导学生学会分析问题、解决问题，提高实际操作能力。
数字逻辑课程设计_秒表一、教学目标本课程旨在让学生掌握秒表的基本原理和使用方法，培养学生的数字逻辑思维和实际操作能力。
具体目标如下：1.知识目标：学生能够理解秒表的工作原理，包括时间计算、计数器等基本概念。
2.技能目标：学生能够熟练使用秒表进行时间测量和计数，并能进行简单的故障排查和维修。
3.情感态度价值观目标：通过学习秒表，培养学生对科学技术的兴趣和好奇心，提高学生的问题解决能力和团队合作意识。
二、教学内容本课程的教学内容主要包括以下几个部分：1.秒表的基本原理：介绍秒表的工作原理，包括时间计算、计数器等基本概念。
2.秒表的使用方法：教授学生如何正确使用秒表进行时间测量和计数，包括操作步骤和注意事项。
3.秒表的故障排查和维修：培养学生对秒表故障的识别和解决能力，包括常见故障的原因和维修方法。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法：1.讲授法：教师通过讲解秒表的基本原理和使用方法，让学生掌握相关知识。
2.讨论法：学生分组讨论秒表的使用心得和故障解决经验，促进学生之间的交流和合作。
3.案例分析法：教师提供一些实际的案例，让学生分析并解决秒表的使用问题，培养学生的实际操作能力。
4.实验法：学生在实验室进行秒表的操作和实践，加深对秒表的理解和掌握。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选择合适的秒表教材，为学生提供系统的学习资料。
2.参考书：提供一些相关的参考书籍，供学生进一步深入学习。
3.多媒体资料：制作一些教学视频和演示文稿，帮助学生更好地理解秒表的工作原理和使用方法。
4.实验设备：准备一些秒表和相关实验设备，让学生进行实际操作和实验。
五、教学评估为了全面、客观、公正地评估学生的学习成果，本课程将采用以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答、小组讨论等表现，评估其学习态度和理解能力。

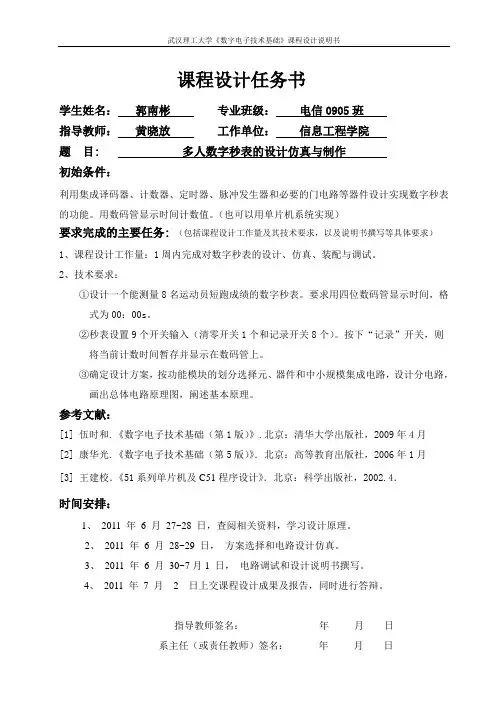

课程设计任务书学生姓名：郭南彬专业班级：电信0905班指导教师：黄晓放工作单位：信息工程学院题目: 多人数字秒表的设计仿真与制作初始条件：利用集成译码器、计数器、定时器、脉冲发生器和必要的门电路等器件设计实现数字秒表的功能。
用数码管显示时间计数值。
（也可以用单片机系统实现）要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、课程设计工作量：1周内完成对数字秒表的设计、仿真、装配与调试。
2、技术要求：①设计一个能测量8名运动员短跑成绩的数字秒表。
要求用四位数码管显示时间，格式为00：00s。
②秒表设置9个开关输入（清零开关1个和记录开关8个）。
按下“记录”开关，则将当前计数时间暂存并显示在数码管上。
③确定设计方案，按功能模块的划分选择元、器件和中小规模集成电路，设计分电路，画出总体电路原理图，阐述基本原理。
参考文献：[1] 伍时和.《数字电子技术基础（第1版）》.北京：清华大学出版社，2009年4月[2] 康华光.《数字电子技术基础（第5版）》．北京：高等教育出版社，2006年1月[3] 王建校．《51系列单片机及C51程序设计》．北京：科学出版社，2002.4．时间安排：1、2011 年6 月27~28 日，查阅相关资料，学习设计原理。
2、2011 年6 月28~29 日，方案选择和电路设计仿真。
3、2011 年6 月30~7月1 日，电路调试和设计说明书撰写。
4、2011 年7 月 2 日上交课程设计成果及报告，同时进行答辩。
指导教师签名：年月日系主任（或责任教师）签名：年月日目录1Proteus简介 (1)1.1 概述 (1)1.2 具有四大功能模块 (1)1.2.1 智能原理图设计（ISIS） (1)1.2.2 完善的电路仿真功能（Prospice） (2)1.2.3 独特的单片机协同仿真功能（VSM） (2)1.2.4 实用的PCB设计平台 (3)1.3 Proteus提供丰富的功能模块 (3)1.3.1 Proteus可提供的仿真元器件资源 (3)1.3.2 Proteus可提供的仿真仪表资源 (3)1.3.3 其他功能 (3)2数字秒表的课题的研究背景及概述 (4)3设计原理、要求及技术指标分析 (5)3．1 初始条件 (5)3．2 设计目的 (5)3．3 设计任务及主要技术指标 (5)3.4原理分析及设计思想 (5)4课题设计与分析 (6)5秒表电路单元的模块设计 (7)5．1 单片机主控模块的设计 (7)5. 2 数码管显示模块的设计 (8)5. 3 键盘扫描模块的设计 (9)5.4 LED指示模块和蜂鸣器提示模块的设计 (9)5.5仿真结果显示 (10)5.6仿真总体电路图 (11)6软件设计 (12)6.1 程序设计思想 (12)6.2 主程序设计 (12)7 元件清单 (14)8课程设计总结 (15)9心得体会 (16)10参考文献 (17)1Proteus简介1.1 概述Proteus软件是英国Labcenter electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。
电子课程设计—数字秒表的设计数字秒表的设计数字秒表的设计一、设计任务与要求1、数字秒表的计时范围是0秒~59分59.99秒，显示的最长时间为59分59秒。
秒。
2 2、数字秒表的计时精度是、数字秒表的计时精度是10ms 10ms。
3 3、、复位开关可以在任何情况下使用，复位开关可以在任何情况下使用，即便在计时过程中，即便在计时过程中，即便在计时过程中，只要按一下复位只要按一下复位开关，计时器就清零，并做好下次计时的准备。
开关，计时器就清零，并做好下次计时的准备。
4 4、、具有启具有启//停开关，停开关，即按一下启即按一下启即按一下启//停开关，停开关，启动计时器开始计时，启动计时器开始计时，启动计时器开始计时，再按一下再按一下启/停开关则停止计时。
停开关则停止计时。
二、总体框图由频率信号输出端输出频率为100HZ 的时钟信号，输入到微妙模块的时钟端clk ，高/低电平电平频率信号输入输入微妙模块微妙模块秒模块秒模块分模块分模块置数/位选位选显示模块显示模块进位进位微妙模块为100进制的计数器，产生的进位信号co 输入到下一级秒模块的时钟端，以此类推，直到分模块计数到59进60时，产生的进位信号不输出，计数清零。
将微妙、秒、分产生的计数通过置数/位选再通过显示模块实时显示。
设计方案：利用一块芯片完成除时钟源，利用一块芯片完成除时钟源，按键和显示器之外的所有数字电路功按键和显示器之外的所有数字电路功能。
所有数字逻辑功能都在CPLD 器件上用VHDL 语言实现。
这样设计具有体积小，设计周期短，调试方便，故障率地和修改升级容易等特点，本设计采用自顶向下，混合输入方式（原理图输入——顶层文件链接和VHDL 语言输入——各模块程序设计）实现数字秒表的设计，下载和调试。
三、功能模块1.1. 微秒模块微秒模块采用VHDL 语言输入方式，以时钟clk clk，清零信号，清零信号clr 以及暂停信号STOP 为进程敏感变量，程序如下：为进程敏感变量，程序如下：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all; entity MINSECONDb isport(clk,clrm,stop:in std_logic;----时钟时钟//清零信号清零信号secm1,secm0:out std_logic_vector(3 downto 0);----秒高位秒高位//低位co:out std_logic);------- co:out std_logic);-------输出输出输出//进位信号进位信号 end MINSECONDb;architecture SEC of MINSECONDb is signal clk1,DOUT2:std_logic;beginprocess(clk,clrm)variable cnt1,cnt0:std_logic_vector(3 downto 0);---计数计数 VARIABLE COUNT2 :INTEGER RANGE 0 TO 10 beginIF CLK'EVENT AND CLK='1'THENIF COUNT2>=0 AND COUNT2<10 THEN COUNT2:=COUNT2+1; ELSE COUNT2:=0;DOUT2<= NOT DOUT2; END IF; END IF;if clrm='1' then----if clrm='1' then----当当clr 为1时，高低位均为0cnt1:="0000"; cnt0:="0000";elsif clk'event and clk='1' then if stop='1' then cnt0:=cnt0; cnt1:=cnt1; end if;if cnt1="1001" and cnt0="1000" ;then----then----当记数为当记数为9898（实际是经过（实际是经过59个记时脉冲）个记时脉冲） co<='1';----co<='1';----进位进位进位cnt0:="1001";----cnt0:="1001";----低位为低位为9elsif cnt0<"1001" then----elsif cnt0<"1001" then----小于小于9时 cnt0:=cnt0+1;----cnt0:=cnt0+1;----计数计数计数 --elsif cnt0="1001" then --clk1<=not clk1;elsecnt0:="0000";if cnt1<"1001" then----if cnt1<"1001" then----高位小于高位小于9时 cnt1:=cnt1+1; elsecnt1:="0000"; co<='0'; end if; end if; end if;secm1<=cnt1; secm0<=cnt0;end process; end SEC;程序生成器件如图：clk clrm stopsecm1[3..0]secm0[3..0]coMINSECONDbinst3微妙模块生成的器件可以实现带有100进制进位和清零功能，暂停等功能，MINSECONDb 输入为100HZ 脉冲和低电平的清零信号CLR 与暂停信号STOP STOP，输出，输出微妙个位、十位及进位信号CO CO。
数字秒表课程设计及仿真一、课程目标知识目标：1. 学生能理解数字秒表的基本原理，掌握其计时功能的工作机制。
2. 学生能描述数字秒表电路的组成，包括时钟电路、触发器、计数器等关键元件。
3. 学生能够运用所学知识，分析并解释数字秒表中时间测量的精度和误差来源。
技能目标：1. 学生能够运用仿真软件设计并搭建一个简单的数字秒表电路模型。
2. 学生通过实际操作，学会设置数字秒表，进行时间的测量和记录，掌握基本的时间计算方法。
3. 学生能够利用仿真工具对数字秒表电路进行调试，解决简单的故障问题。
情感态度价值观目标：1. 学生通过课程学习，培养对电子科技的兴趣，增强对科学探究的热情。
2. 学生能够在小组合作中发展团队协作精神，学会相互尊重和交流分享。
3. 学生通过实际操作和问题解决，培养面对挑战的积极态度和解决实际问题的自信心。
课程性质：本课程属于电子技术实践课程，结合理论教学与实际操作，强调知识的应用与创新。
学生特点：考虑到学生年级特点，课程设计将结合学生的好奇心和动手能力，通过形象直观的仿真实验，激发学生的学习兴趣。
教学要求：教学过程中应注重理论与实践相结合，强调知识的应用和技能的培养，通过课程学习，使学生能将所学知识内化为解决实际问题的能力。
教学评估将基于学生在课程中的具体学习成果进行。
二、教学内容本课程教学内容主要包括以下几部分：1. 数字秒表基本原理：介绍数字秒表的计时原理，分析时钟电路、触发器、计数器等关键元件的工作原理。
2. 数字秒表电路组成：详细讲解数字秒表的电路结构，包括时钟电路、控制电路、显示电路等组成部分。
3. 仿真软件应用：教授学生如何使用仿真软件，搭建数字秒表电路模型，并进行调试。
4. 实践操作：指导学生进行数字秒表的设置、时间测量和记录，以及基本的时间计算方法。
5. 故障分析与解决：教授学生如何分析数字秒表电路中的常见故障，并运用所学知识解决问题。
教学内容安排如下：第一课时：数字秒表基本原理及电路组成1. 介绍计时原理和关键元件2. 分析电路结构及工作原理第二课时：仿真软件应用与实践操作1. 搭建数字秒表电路模型2. 进行仿真调试和实际操作第三课时：故障分析与解决1. 分析常见故障及其原因2. 解决实际问题，提高操作技能教学内容与教材关联性：本课程内容紧密联系教材中关于数字电路、计时器等方面的知识，确保学生所学内容的科学性和系统性。
吉林建筑工程学院电气与电子信息工程学院微机原理课程设计报告设计题目：数字秒表的设计专业班级：学生姓名：学号：指导教师：设计时间：数字秒表设计报告一、课程设计目的通过该设计，掌握8255并行接口芯片、8253定时计数芯片的使用和数码管的使用，并掌握相应的程序设计和电路设计的技能。
是对8255并行接口芯片章节理论学习的总结和补充，为后续的硬件课程的学习打下基础。
二、课程设计的内容及要求利用8253计数器2和计数器1，实现1Hz信号的产生，然后计数器采用硬件触发选通方式计数，CPU读取计数结果，并转换为读秒计数，并把读秒计数的结果用数码管显示出来（2位）。
三、总体设计方案设计一个利用微机原理与接口技术完成秒表的设计方案, 该方案主要是选择8253A的计数器2与计数器1产生一个1Hz的中断脉冲，其输出端与不可屏蔽中断请求信号端相连接。
利用1.19318MHz脉冲方波输入CLK2，设置CLK2的初值为59659，将CLK2的输出端连接到CLK1，设置CLK1的初值为20，将OUT1连接到8086CPU 的NMI端。
将NMI端有一个低电平信号输入时，8086CPU将产生中断进行秒计数。
8086通过8255A将PA口作为段选信号输出端，将PB口作为片选信号输出端。
图3.1 方案设计框图此方案的核心内容是利用微机原理与接口技术完成秒表的设计方案，该方案主要是选择8253A的计数器2和计数器1进行1s的定时，其输出于OUT1与8086的NMI相连，当定时到1s的时候产生一个中断信号，在中断服务程序进行秒的计数，并送入相应的存储单元；8255的A口接七段数码管的段选信号，B口接七段数码管的位选信号，秒的数值通过对8255的编程可以显示在七段数码管上面。
该方案是利用微机接口技术的典范案例，就可行性而言，也是行之有效的。
四、硬件系统设计8086简介Intel 8086拥有四个16位的通用寄存器，也能够当作八个8位寄存器来存取，以及四个16位索引寄存器(包含了堆栈指标)。
《电子技术》课程设计报告题目数字式秒表学院（部）电控学院专业自动化班级32010701学生姓名罗天美学号3712 月14 日至12 月24 日共2 周指导教师（签字）肖梅前言本课程设计是进一步的数电学习，是数电知识在实际生活当中的主要应用之一，我们本着学以致用的原则，对学过的知识进行进一步的深化理解，以达到最终掌握的目的。
因此本课程设计通过对所学电路的比较分析，选择最优方案，通过这个应用实例，我们在掌握有关知识的过程当中，即可以提高学习兴趣，又可以对数字集成电路器件的使用形成一个完整的概念。
本课设中的各项模块，没有不以仿真软件的结果为实际支撑，这样做的目的可以锻炼我们的动手能力。
在本次课程设计当中，我们通过上网查询我们这个题目的有关资料之外，还通过在图书馆找寻相关书籍，以及我们数电课本和数电实验指导书等众多途径获得相关资料。
首先，秒表的分辨率为0.01秒，故要获得频率为100 HZ的基准毫秒脉冲；其次，分、毫秒计数器为100进制计数器，秒计数器为60进制计数器，还要通过译码器对计数器的输出进行译码，再通过七段数码管进行最后的时间显示。
最后，用一个控制键实现秒表的启动/暂停/继续计数功能，用另一个控制健实现秒表的清零功能。
分别实现以上模块功能，即可设计出符合要求的数字秒表。
在秒表的设计过程中，杨莎莎，李勇霞，罗天美为一组，罗天美负责获取基准脉冲的电路的设计，杨莎莎负责控制电路选择这个模块功能实现的设计，李勇霞同学负责计数□译码□显示单元的设计，而设计的整体框图和最后的总图连接由我们三人共同讨论决定。
最终，经过我们三人的共同努力，实现了要求的功能的逻辑设计，尽管，在最终的仿真阶段还有一些问题未能解决。
在此过程当中，因为我们知识有限，不免会有错误出现，还望老师批评指正。
