蓝牙透传模块选型8大要素

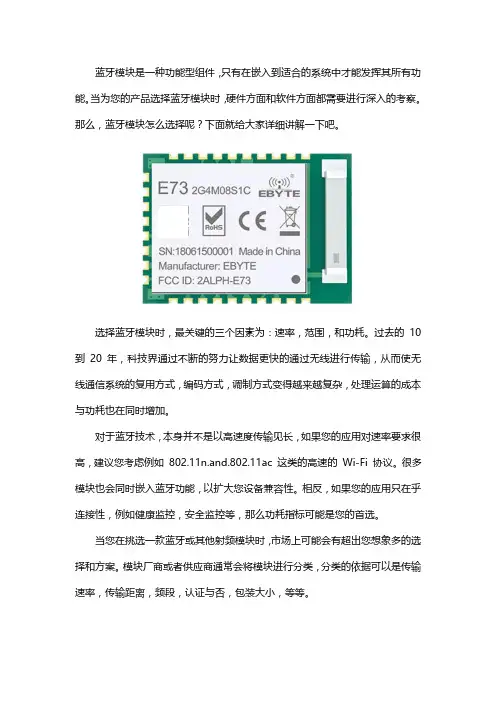

蓝牙模块是一种功能型组件，只有在嵌入到适合的系统中才能发挥其所有功能。

当为您的产品选择蓝牙模块时，硬件方面和软件方面都需要进行深入的考察。

那么，蓝牙模块怎么选择呢？下面就给大家详细讲解一下吧。

选择蓝牙模块时，最关键的三个因素为：速率，范围，和功耗。

过去的10到20年，科技界通过不断的努力让数据更快的通过无线进行传输，从而使无线通信系统的复用方式，编码方式，调制方式变得越来越复杂，处理运算的成本与功耗也在同时增加。

对于蓝牙技术，本身并不是以高速度传输见长，如果您的应用对速率要求很高，建议您考虑例如802.11n.and.802.11ac这类的高速的Wi-Fi协议。

很多模块也会同时嵌入蓝牙功能，以扩大您设备兼容性。

相反，如果您的应用只在乎连接性，例如健康监控，安全监控等，那么功耗指标可能是您的首选。

当您在挑选一款蓝牙或其他射频模块时，市场上可能会有超出您想象多的选择和方案。

模块厂商或者供应商通常会将模块进行分类，分类的依据可以是传输速率，传输距离，频段，认证与否，包装大小，等等。

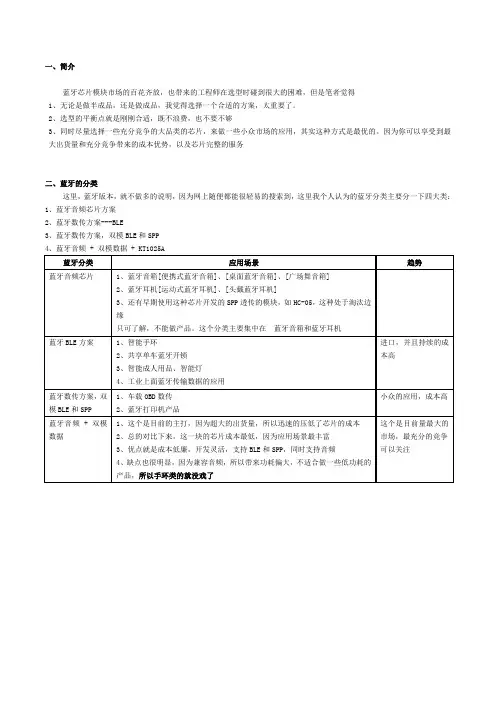

一、简介蓝牙芯片模块市场的百花齐放，也带来的工程师在选型时碰到很大的困难，但是笔者觉得1、无论是做半成品，还是做成品，我觉得选择一个合适的方案，太重要了。

2、选型的平衡点就是刚刚合适，既不浪费，也不要不够3、同时尽量选择一些充分竞争的大品类的芯片，来做一些小众市场的应用，其实这种方式是最优的。

因为你可以享受到最大出货量和充分竞争带来的成本优势，以及芯片完整的服务二、蓝牙的分类这里，蓝牙版本，就不做多的说明，因为网上随便都能很轻易的搜索到，这里我个人认为的蓝牙分类主要分一下四大类：1、蓝牙音频芯片方案2、蓝牙数传方案---BLE3、蓝牙数传方案，双模BLE和SPP4、蓝牙音频+双模数据+KT1025A蓝牙分类应用场景趋势蓝牙音频芯片1、蓝牙音箱[便携式蓝牙音箱]、[桌面蓝牙音箱]、[广场舞音箱]2、蓝牙耳机[运动式蓝牙耳机]、[头戴蓝牙耳机]3、还有早期使用这种芯片开发的SPP透传的模块，如HC-05，这种处于淘汰边缘只可了解，不能做产品。

这个分类主要集中在蓝牙音箱和蓝牙耳机蓝牙BLE方案1、智能手环2、共享单车蓝牙开锁3、智能成人用品、智能灯4、工业上面蓝牙传输数据的应用进口，并且持续的成本高蓝牙数传方案，双模BLE和SPP 1、车载OBD数传2、蓝牙打印机产品小众的应用，成本高蓝牙音频+双模数据1、这个是目前的主打，因为超大的出货量，所以迅速的压低了芯片的成本2、总的对比下来，这一块的芯片成本最低，因为应用场景最丰富3、优点就是成本低廉，开发灵活，支持BLE和SPP，同时支持音频4、缺点也很明显，因为兼容音频，所以带来功耗偏大，不适合做一些低功耗的产品，所以手环类的就没戏了这个是目前量最大的市场，最充分的竞争可以关注三、蓝牙芯片厂商的介绍芯片品牌芯片特点-------个人见解仅供参考市场蓝牙音频视频CSR1、老牌子了，不用过多介绍，市场和技术依然领先，高端的产品也全部被其霸占2、蓝牙的技术也是走在前面。

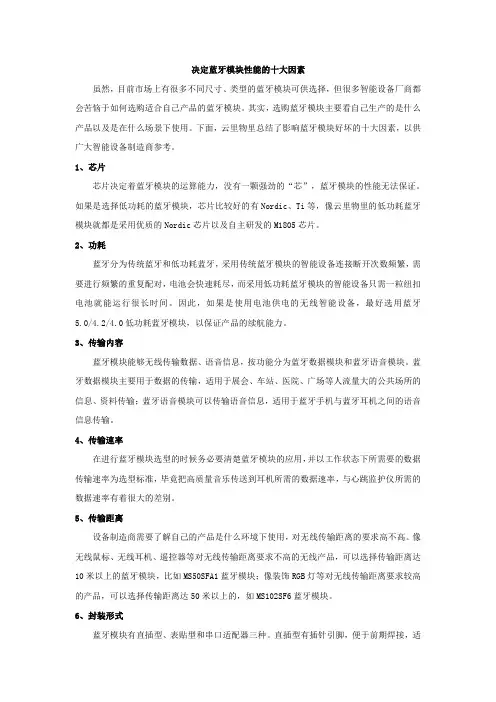

决定蓝牙模块性能的十大因素虽然，目前市场上有很多不同尺寸、类型的蓝牙模块可供选择，但很多智能设备厂商都会苦恼于如何选购适合自己产品的蓝牙模块。

其实，选购蓝牙模块主要看自己生产的是什么产品以及是在什么场景下使用。

下面，云里物里总结了影响蓝牙模块好坏的十大因素，以供广大智能设备制造商参考。

1、芯片芯片决定着蓝牙模块的运算能力，没有一颗强劲的“芯”，蓝牙模块的性能无法保证。

如果是选择低功耗的蓝牙模块，芯片比较好的有Nordic、Ti等，像云里物里的低功耗蓝牙模块就都是采用优质的Nordic芯片以及自主研发的M1805芯片。

2、功耗蓝牙分为传统蓝牙和低功耗蓝牙，采用传统蓝牙模块的智能设备连接断开次数频繁，需要进行频繁的重复配对，电池会快速耗尽，而采用低功耗蓝牙模块的智能设备只需一粒纽扣电池就能运行很长时间。

因此，如果是使用电池供电的无线智能设备，最好选用蓝牙5.0/4.2/4.0低功耗蓝牙模块，以保证产品的续航能力。

3、传输内容蓝牙模块能够无线传输数据、语音信息，按功能分为蓝牙数据模块和蓝牙语音模块。

蓝牙数据模块主要用于数据的传输，适用于展会、车站、医院、广场等人流量大的公共场所的信息、资料传输；蓝牙语音模块可以传输语音信息，适用于蓝牙手机与蓝牙耳机之间的语音信息传输。

4、传输速率在进行蓝牙模块选型的时候务必要清楚蓝牙模块的应用，并以工作状态下所需要的数据传输速率为选型标准，毕竟把高质量音乐传送到耳机所需的数据速率，与心跳监护仪所需的数据速率有着很大的差别。

5、传输距离设备制造商需要了解自己的产品是什么环境下使用，对无线传输距离的要求高不高。

像无线鼠标、无线耳机、遥控器等对无线传输距离要求不高的无线产品，可以选择传输距离达10米以上的蓝牙模块，比如MS50SFA1蓝牙模块；像装饰RGB灯等对无线传输距离要求较高的产品，可以选择传输距离达50米以上的，如MS102SF6蓝牙模块。

6、封装形式蓝牙模块有直插型、表贴型和串口适配器三种。

如何选择蓝牙模块蓝牙(Bluetooth)作为一种比较成熟的短距离无线传输技术，目前其已经渗透到通信、工业、教育、卫生等各个领域，产品应用到包括玩具、游戏、打印机、手机、汽车、手表、仪器、音箱等几乎任何想得到的设备。

其实，很多蓝牙产品都是在内部添加了相应的蓝牙模块而已。

那我们该如何来选择蓝牙模块呢？首先，根据距离的远近来选择。

蓝牙传输距离分别为100米和10米。

需要注意的是，一般10米的蓝牙模块有内置和外置两种安装方式。

100米一般都是外置，如果设备是塑料盒的就选用内置的，如果是金属盒的就要将天线外置。

现在的生产厂商基本上都是生产4.0蓝牙模块，蓝牙4.0以下的模块，市场上新生产的基本上没有了。

蓝牙4.0以上的，一般标称100米，但是，100米的连接可能不太稳定，但在50米以上能稳定连接。

其次，还要考虑到功耗，智能设备一般要求低功耗，因此宜选用BLE模块。

再次，根据传输的特性来选择。

蓝牙技术可制造出点对点连接、点对多点连接及个人局域网等产品。

蓝牙封装模块可以提供点对点、点对多点的连接服务；再其次，根据传输内容来选择。

蓝牙模块能够无线传输数据、语音信息、文件等信息。

文件传输模块主要适用展会、车站、医院、广场等人流量大，可以向群众免费发布信息、资料的公共场所；语音内嵌模块可以互相之间传输语音信息。

最后，根据封装形式来选择。

蓝牙模块有直插型、表贴型和串口适配器三种。

现在的智能设备追求小体积，一般采用邮票表贴型，且尺寸越小越好。

再最后，要考虑是主从关系。

主模块能主动，能主动搜索连接别的，蓝牙版本等级与自身相同或更低的蓝牙模块；从模块就是被动，等待别人的搜索和连接，蓝牙版本要与自己相同或更高。

市场上一般的智能设备都是选择从模块，而主模块一般用在手机等能作为控制中心的设备上面。

最最后，内置软件是否生产厂商自己开发。

目前生产蓝牙模块厂家很多，按照上面的选择步骤，假如您要选择蓝牙4.0BLE数据传输模块，传输距离50米以上，尺寸非常小，邮票表贴型封装，可选择主模块或从模块，那么看云里物里的蓝牙模块MS50SFAMS50SFA是采用Nordic nRF52832的QFN封装设计的贴片蓝牙4.0模块。

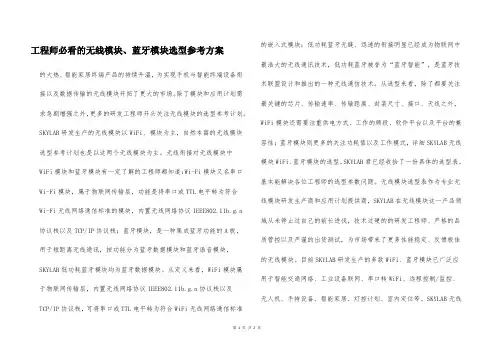

工程师必看的无线模块、蓝牙模块选型参考方案的大热、智能家居终端产品的持续升温，为实现手机与智能终端设备衔接以及数据传输的无线模块开拓了更大的市场。

除了模块和应用计划需求急剧增强之外，更多的研发工程师开头关注无线模块的选型参考计划。

SKYLAB研发生产的无线模块以WiFi、模块为主，自然本篇的无线模块选型参考计划也是以这两个无线模块为主。

无线衔接对无线模块中WiFi模块和蓝牙模块有一定了解的工程师都知道：Wi-Fi模块又名串口Wi-Fi模块，属于物联网传输层，功能是将串口或TTL电平转为符合Wi-Fi无线网络通信标准的模块，内置无线网络协议IEEE802.11b.g.n 协议栈以及TCP/IP协议栈；蓝牙模块，是一种集成蓝牙功能的A板，用于短距离无线通讯，按功能分为蓝牙数据模块和蓝牙语音模块，SKYLAB低功耗蓝牙模块均为蓝牙数据模块。

从定义来看，WiFi模块属于物联网传输层，内置无线网络协议IEEE802.11b.g.n协议栈以及TCP/IP协议栈，可将串口或TTL电平转为符合WiFi无线网络通信标准的嵌入式模块；低功耗蓝牙无缝、迅速的衔接明显已经成为物联网中最浩大的无线通讯技术，低功耗蓝牙被誉为“蓝牙智能”，是蓝牙技术联盟设计和推出的一种无线通信技术。

从选型来看，除了都要关注最关键的芯片、传输速率、传输距离、封装尺寸、接口、天线之外，WiFi模块还需要注重供电方式、工作的频段、软件平台以及平台的兼容性；蓝牙模块则更多的关注功耗值以及工作模式，详细SKYLAB无线模块WiFi、蓝牙模块的选型，SKYLAB君已经收拾了一份具体的选型表，基本能解决各位工程师的选型参数问题。

无线模块选型表作为专业无线模块研发生产商和应用计划提供商，SKYLAB在无线模块这一产品领域从未停止过自己的前长进伐，技术过硬的的研发工程师、严格的品质管控以及严谨的出货测试，为市场带来了更多性能稳定、反馈极佳的无线模块。

目前SKYLAB研发生产的多款WiFi、蓝牙模块已广泛应用于智能交通网络、工业设备联网、串口转WiFi、远程控制/监控、无人机、手持设备、智能家居、灯控计划、室内定位等。

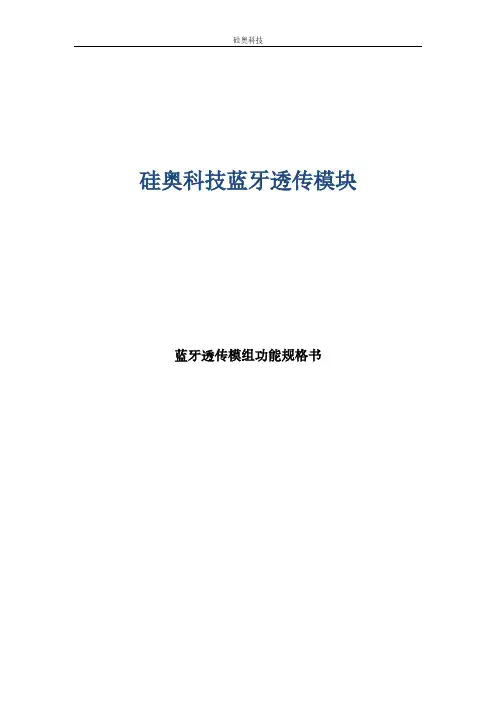

硅奥科技蓝牙透传模块蓝牙透传模组功能规格书变更记录目录硅奥科技透传模块项目 (2)透传模组功能规格书 (2)1.产品概述 (6)2.应用领域 (6)3.硬件尺寸图 (7)4.pin脚定义 (7)5.电气特性 (8)6.功耗 (10)7.射频特性 (10)8.AT指令集说明 (12)8.1查询3.0蓝牙地址 (12)8.2查询4.0蓝牙地址: (12)8.3查询3.0蓝牙名字： (12)8.4查询4.0蓝牙名字： (13)8.5查询配对码: (13)8.6 查询版本号: (13)8.7查询设备类型: (13)8.8查询蓝牙设备列表（最多支持4个）: (14)8.9查询sniff参数: (14)8.10查询最近使用的认证设备: (14)8.11查询蓝牙模块状态: (14)8.12查询rssi: (15)8.13查询已连接设备: (15)8.14查询附近设备: (15)8.15 查询附近LE设备: (16)8.16设置波特率（全波特率）: (16)8.17 设置3.0地址: (16)8.18 设置4.0地址: (16)8.19 设置3.0名字: (17)8.20 设置4.0名字: (17)8.21 设置配对码: (17)8.22 设置设备类型: (17)8.23 设置sniff参数: (18)8.24设置设备列表（删）: (18)8.25 设置当前工作模式及指定设备: (18)8.26设置当前工作模式: (18)8.27 重置状态: (19)8.28 重连: (19)8.29断开连接: (19)8.30连接（CMODE时）: (19)8.31 sniff动作: (19)8.32 可发现模式: (20)8.33 深度休眠:（未引入） (20)1.产品概述GA-DM-1000模组是支持蓝牙4.0标准协议的模组，同时支持BT3.0 Classic模式以及BLE 模式，该模块基于蓝牙单芯片，遵循BT4.0蓝牙规范。

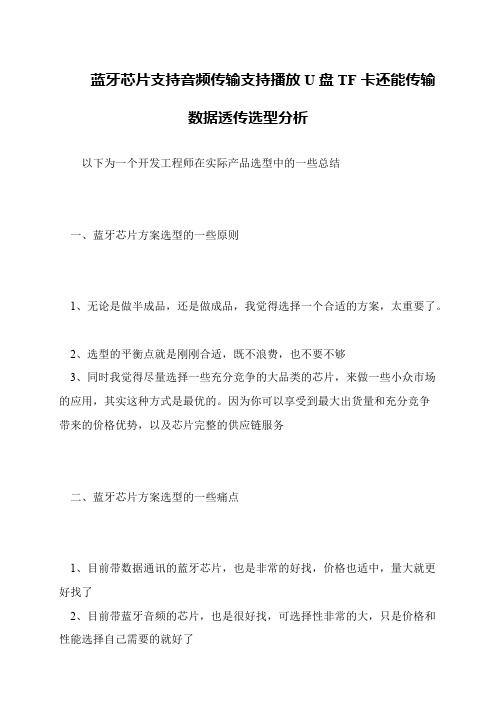

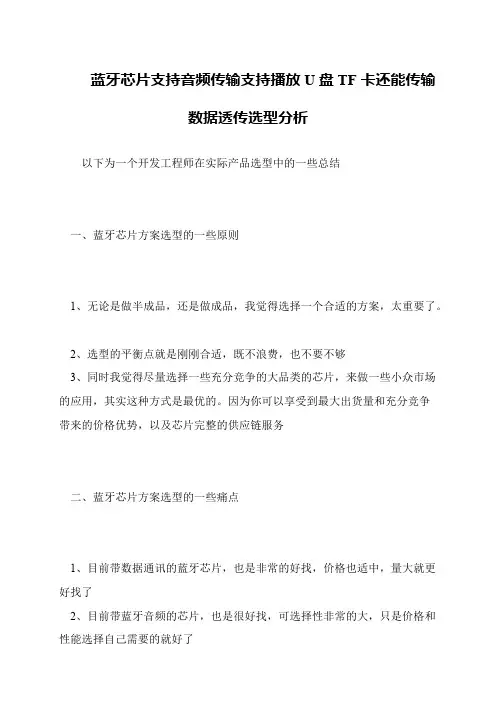

蓝牙芯片支持音频传输支持播放U盘TF卡还能传输
数据透传选型分析
以下为一个开发工程师在实际产品选型中的一些总结
 一、蓝牙芯片方案选型的一些原则
 1、无论是做半成品，还是做成品，我觉得选择一个合适的方案，太重要了。

 2、选型的平衡点就是刚刚合适，既不浪费，也不要不够
 3、同时我觉得尽量选择一些充分竞争的大品类的芯片，来做一些小众市场的应用，其实这种方式是最优的。

因为你可以享受到最大出货量和充分竞争
带来的价格优势，以及芯片完整的供应链服务
 二、蓝牙芯片方案选型的一些痛点
 1、目前带数据通讯的蓝牙芯片，也是非常的好找，价格也适中，量大就更好找了
 2、目前带蓝牙音频的芯片，也是很好找，可选择性非常的大，只是价格和性能选择自己需要的就好了。

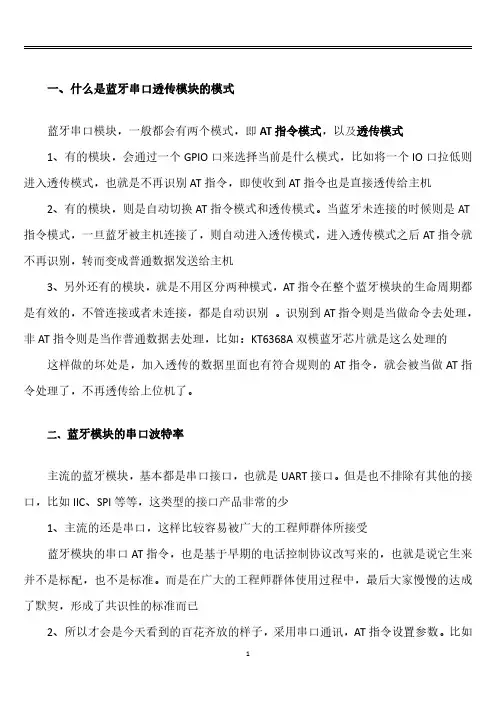

一、什么是蓝牙串口透传模块的模式蓝牙串口模块，一般都会有两个模式，即AT指令模式，以及透传模式1、有的模块，会通过一个GPIO口来选择当前是什么模式，比如将一个IO口拉低则进入透传模式，也就是不再识别AT指令，即使收到AT指令也是直接透传给主机2、有的模块，则是自动切换AT指令模式和透传模式。

当蓝牙未连接的时候则是AT 指令模式，一旦蓝牙被主机连接了，则自动进入透传模式，进入透传模式之后AT指令就不再识别，转而变成普通数据发送给主机3、另外还有的模块，就是不用区分两种模式，AT指令在整个蓝牙模块的生命周期都是有效的，不管连接或者未连接，都是自动识别。

识别到AT指令则是当做命令去处理，非AT指令则是当作普通数据去处理，比如：KT6368A双模蓝牙芯片就是这么处理的这样做的坏处是，加入透传的数据里面也有符合规则的AT指令，就会被当做AT指令处理了，不再透传给上位机了。

二、蓝牙模块的串口波特率主流的蓝牙模块，基本都是串口接口，也就是UART接口。

但是也不排除有其他的接口，比如IIC、SPI等等，这类型的接口产品非常的少1、主流的还是串口，这样比较容易被广大的工程师群体所接受蓝牙模块的串口AT指令，也是基于早期的电话控制协议改写来的，也就是说它生来并不是标配，也不是标准。

而是在广大的工程师群体使用过程中，最后大家慢慢的达成了默契，形成了共识性的标准而已2、所以才会是今天看到的百花齐放的样子，采用串口通讯，AT指令设置参数。

比如AT指令设置蓝牙名称，AT指令设置串口的波特率等等。

还有更高级的比如蓝牙模块不需要设置波特率，他是自动识别的3、这里拿KT6368A双模蓝牙芯片的串口部分来举例说明，串口的规则是怎么样的通讯标准:115200bps---用户可以通过串口指令设置详见3.2数据位:8停止位:1校验位:none流控制:none注意：所有的指令的设计，都是有规律的，不是随意划分的，可以对照下面找一下规律控制指令格式：AT+<CMD>[<param>]\r\n----所有的都是字符，不是十六进制数数据反馈格式：<IND>[<param>]\r\n数据反馈格式：<IND>[<param>]\r\nAT+：控制指令是控制主机给KT6368A的控制命令，以“AT+”开始<CMD>：后面紧跟<CMD>控制，通常是2个字符[<param>]：如果CMD后面有参数，则紧跟着[<param>]\r\n：最后以\r\n结束，字符型换行，windows就是回车键。

S henzhen R F-s tar Tech n ology Co.,L t d.

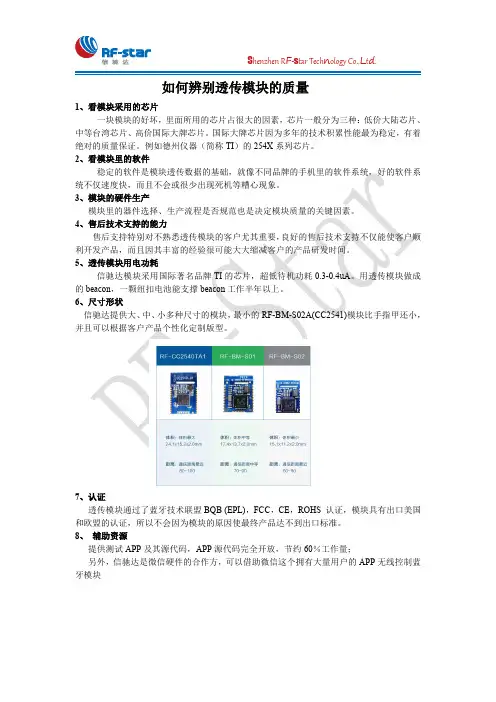

如何辨别透传模块的质量
1、看模块采用的芯片
一块模块的好坏，里面所用的芯片占很大的因素，芯片一般分为三种：低价大陆芯片、中等台湾芯片、高价国际大牌芯片。

国际大牌芯片因为多年的技术积累性能最为稳定，有着绝对的质量保证。

例如德州仪器（简称TI）的254X系列芯片。

2、看模块里的软件
稳定的软件是模块透传数据的基础，就像不同品牌的手机里的软件系统，好的软件系统不仅速度快，而且不会或很少出现死机等糟心现象。

3、模块的硬件生产
模块里的器件选择、生产流程是否规范也是决定模块质量的关键因素。

4、售后技术支持的能力
售后支持特别对不熟悉透传模块的客户尤其重要，良好的售后技术支持不仅能使客户顺利开发产品，而且因其丰富的经验很可能大大缩减客户的产品研发时间。

5、透传模块用电功耗
信驰达模块采用国际著名品牌TI的芯片，超低待机功耗0.3-0.4uA。

用透传模块做成的beacon，一颗纽扣电池能支撑beacon工作半年以上。

6、尺寸形状
信驰达提供大、中、小多种尺寸的模块，最小的RF-BM-S02A(CC2541)模块比手指甲还小，并且可以根据客户产品个性化定制版型。

7、认证
透传模块通过了蓝牙技术联盟BQB(EPL)，FCC，CE，ROHS认证，模块具有出口美国和欧盟的认证，所以不会因为模块的原因使最终产品达不到出口标准。

8、辅助资源
提供测试APP及其源代码，APP源代码完全开放，节约60％工作量；
另外，信驰达是微信硬件的合作方，可以借助微信这个拥有大量用户的APP无线控制蓝牙模块。

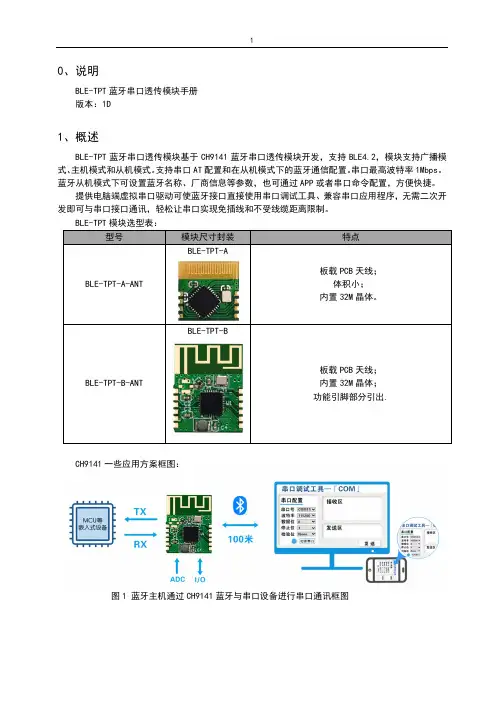

0、说明BLE-TPT 蓝牙串口透传模块手册 版本：1D1、概述BLE-TPT 蓝牙串口透传模块基于CH9141蓝牙串口透传模块开发，支持BLE4.2，模块支持广播模式、主机模式和从机模式。

支持串口AT 配置和在从机模式下的蓝牙通信配置。

串口最高波特率1Mbps 。

蓝牙从机模式下可设置蓝牙名称、厂商信息等参数，也可通过APP 或者串口命令配置，方便快捷。

提供电脑端虚拟串口驱动可使蓝牙接口直接使用串口调试工具、兼容串口应用程序，无需二次开发即可与串口接口通讯，轻松让串口实现免插线和不受线缆距离限制。

BLE-TPT 模块选型表：型号模块尺寸封装 特点BLE-TPT-A-ANTBLE-TPT-A板载PCB 天线； 体积小； 内置32M 晶体。

BLE-TPT-B-ANTBLE-TPT-B板载PCB 天线； 内置32M 晶体； 功能引脚部分引出.CH9141一些应用方案框图：图1 蓝牙主机通过CH9141蓝牙与串口设备进行串口通讯框图图2 两端MCU或串口设备使用CH9141蓝牙主从连接进行通讯框图2、特点l支持广播模式、主机模式和从机模式l支持串口AT配置和蓝牙传输配置l提供电脑端蓝牙虚拟串口驱动l兼容已有串口软件和工具，无需二次开发l支持Windows/Linux/Android/iOS等系统蓝牙主机连接l提供通用GPIO和同步GPIO功能，支持蓝牙控制l支持一路12位ADC采集，支持蓝牙读取l掉电睡眠电流0.3uAl传输距离100米l发射功率8档可调l支持3.3V和2.5V工作电压l异步串口默认波特率115200bpsl串口支持MODEM联络信号RTS、DTR、DCD、RI、DSR、CTSl串口支持5、6、7或者8 个数据位以及1或者2个停止位l串口支持奇、偶、无校验、空白0、标志1等校验方式l支持获取芯片供电电压参数3、BLE-TPT-A封装尺寸及引脚引脚号 引脚名称 类型 引脚说明1 SLEEP I 低功耗控制引脚，低电平有效，内置上拉电阻2 VCC P 模块电源输入3 GND P 电源地4 AT I AT 透传功能切换引脚 0：AT 模式 1：透传模式5 RTS# /TNOW I/O RTS#：MODEM 联络输出信号，请求发送，低电平有效 TNOW ：UART 的RS485收发切换控制引脚（注2）6 CTS I MODEM 联络输入信号，清除发送，低电平有效7 TXD O 串口发送引脚 8RXDI串口接收引脚注（1）：P ：电源引脚，I ：输入引脚，O ：输出引脚 注（2）：RTS#/TNOW 在芯片上电后设置为上拉输入模式，默认高电平，外部可接一个4.7K 下拉电阻设置为低电平，芯片上电完成后会根据输入电平的高低分别选择RTS#和TNOW 引脚功能。

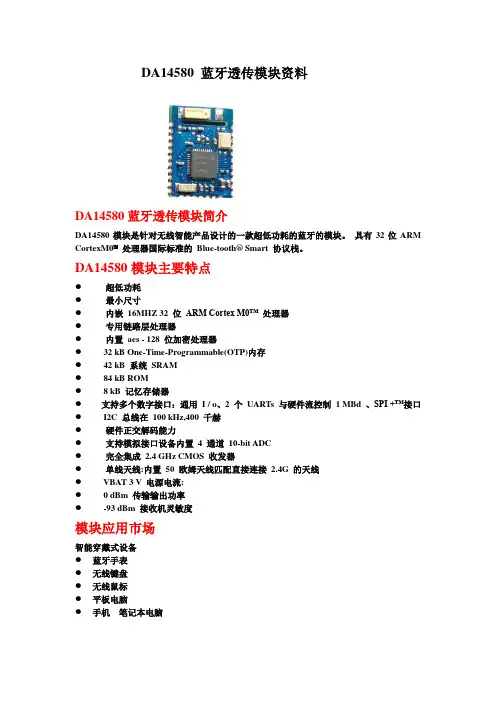

DA14580 蓝牙透传模块资料
DA14580蓝牙透传模块简介
DA14580模块是针对无线智能产品设计的一款超低功耗的蓝牙的模块。

具有32位ARM CortexM0™处理器国际标准的Blue-tooth® Smart 协议栈。

DA14580模块主要特点
●超低功耗
●最小尺寸
●内嵌16MHZ 32 位ARM Cortex M0™ 处理器
●专用链路层处理器
●内置aes - 128 位加密处理器
●-Time-Programmable(OTP)内存
●系统SRAM
●
●记忆存储器
●支持多个数字接口：通用I / o、2 个UARTs 与硬件流控制1 MBd 、SPI +™接口●总线在100 kHz,400 千赫
●硬件正交解码能力
●支持模拟接口设备内置4 通道10-bit ADC
●完全集成2.4 GHz CMOS 收发器
●单线天线:内置50 欧姆天线匹配直接连接2.4G 的天线
●电源电流:
●传输输出功率
●-93 dBm 接收机灵敏度
模块应用市场
智能穿戴式设备
●蓝牙手表
●无线键盘
●无线鼠标
●平板电脑
●手机笔记本电脑。

透传模块就是个中介，利用这个中介我们就能用手机 APP 无线控制身边的物品
如上图所示，MCU 应用电路（即产品）与透传模块之间是通过连接几根线相互传输数 据，透传模块和移动设备之间是通过无线蓝牙信号相互传输数据。
数据透传过程
如上图用户产品通过透传模块与手机 APP 进行双向通讯，也就是透传模块把从用户产 品那接收到的命令或数据原封不动的传给手机 APP，同样，透传模块把从手机 APP 那接收到 的命令或数据原封不动的传给用户产品。从而通过透传模块这个中介实现了用户产品与手机 之间的无线数据传输。 使用透传模块需要做的准备
AT 指令格式 保存
参数说明
可能的回应
含义
"TTM:CIT-Xms" 否 X="20" ， "50" ， "100" ， "TTM:TIMEOUT\r\n\0" 设置超时
(连接成功后才
"200" ， "300" ， "400" ， "TTM:OK\r\n\0"
设置成功
有效)
"500"，"1000"，"1500"， "TTM:ERP\r\n\0"
芯
片
模块脚 脚 输入/ 位名称 位 输出
说明
名
称
VCC － － 模块电源正极 2V-3.6V（最好接 3.3V）
GND － － 模块地 GND
EN P2.0 I 模块使能控制线，默认为电平触发模式 电平触发模式，低电平有效，带内部上拉。
0：模块开始广播，直到连接到移动设备
1：无论模块当前状态，立即进入完全睡眠状态 (0.4uA) 脉冲触发模式，每收到一次脉冲（W>200ms）,模块会

PW0516BT02串口透传蓝牙模块数据手册版本：V2.4目录目录 (2)●概述 (1)●工作模式示意图 (1)●封装尺寸脚位定义 (1)➢四层板工艺 (1)●串口透传协议说明(桥接模式) (1)●串口A T指令： (1)➢连接间隔设定 (1)➢模块重命名 (1)➢波特率设定 (1)➢获取物理地址MAC (1)➢模块复位 (1)➢广播周期设定 (1)➢附加自定义广播内容 (1)➢定义产品识别码 (1)➢发射功率设定 (1)➢数据延时设定 (1)●广播数据设置 (1)●系统复位与恢复 (1)●IOS APP编程参考 (1)●BLE协议说明(APP接口) (1)➢蓝牙数据通道【服务UUID：0xFFE5】 (1)➢串口数据通道【服务UUID：0xFFE0】 (1)➢PWM输出(4路)【服务UUID：0xFFB0】 (1)➢ADC输入(2路)【服务UUID：0xFFD0】 (1)➢可编程IO(8路)【服务UUID：0xFFF0】 (1)➢定时翻转输出(2 路)【服务UUID：0xFFF0】 (1)➢电平脉宽计数(2 路)【服务UUID：0xFFF0】 (1)➢防劫持密钥【服务UUID：0xFFC0】 (1)➢电池电量报告【服务UUID：0x180F】 (1)➢RSSI报告【服务UUID：0xFFA0】 (1)➢模块参数设置【服务UUID：0xFF90】 (1)➢设备信息【服务UUID：0x180A】 (1)➢端口定时事件配置【服务UUID：0xFE00】 (1)●用APP测试透传功能 (1)●用USBDongle及Btool测试 (1)➢连接BLE模块 (1)➢测试直驱功能 (1)➢测试透传功能 (1)●主机参考代码（透传） (1)●接线图 ............................................................................................................. E rror! Bookmark not defined.➢单独蓝牙模块上电工作图 (1)➢蓝牙模块与串口调试助手连接接线图 (1)➢蓝牙模块MCU连接接线图 (1)●联系我们 (1)概述模块可以工作在桥接模式(透传模式)和直驱模式。

选择蓝牙模块的关键几大要素随着物联网的崛起，越来越多商家把它应用到生活中，面对多样化的无线产品，我们怎么选型呢？下面随着蓝牙模块厂家云里物里科技一起来看下。

一、看频段。

不同的频段适用于不同的国家，国内实用433MHz、868MHz、2.4GHz无线模块等频段；国外大多使用315MHz、915MHz无线模块等频段。

根据客户群体选择合适的频段以免，通讯异常。

二、看距离。

不同的产品要求的距离不一样，比如智能家居，需要穿透性好，距离远的蓝牙模块；无人遥控飞机，需要传输距离远，功率大的蓝牙模块。

选型的时候就应该要提前了解，自己产品的通讯距离，结合通讯距离再挑选合适的产品。

三、看功耗。

有些产品需要功耗大、传输距离远的；而有些产品需要低功耗、耗电量低的；所以在采购时一定要问清楚蓝牙模块的功耗大小、接收电流、输出电流等具体参数。

四、看天线。

蓝牙模块分PCB天线和外接天线，外接天线有分为好几种，想通讯距离更远，那天线就一定要选合适的，合适的天线可以更好的定向和延长通讯距离。

如MS50SFB 蓝牙模块就有三种天线可供选择，PCB、陶瓷天线、IPEX端子外接。

五、看价格。

我们购买蓝牙模块的时候，除了关心产品的性能外，最关心的就是产品的价格了，我们选择蓝牙模块的是时候，要综合考虑其性价比，切莫贪图便宜而选择了不合适自己的产品，那损失可是自己的，可先购买样品实地测试后再做选择。

六、看尺寸。

选择蓝牙模块时，要考虑模块的尺寸，是否能镶嵌进设备当中，否则，蓝牙模块再适合自己，无法使用也是白搭。

七、看口碑。

厂商的口碑越好，产品的质量肯定也不会差。

同时，我们要询问厂商是否有售后服务，一个好的售后服务可以很好的帮助到我们，反之，如果厂商没有售后服务，我们应当慎重考虑。

串口透传协议说明(桥接模式)模块的桥接模式是指，通过通用串口和用户CPU相连，建立用户CPU和移动设备之间的双向通讯。

用户可以通过串口，使用指定的AT指令对串口波特率，BLE连接间隔进行重设置（详见后面《串口AT指令》章节）。

针对不同的串口波特率以及BLE连接间隔，以及不同的发包间隔，模块将会有不同的数据吞吐能力。

为协调低速CPU的使用，默认波特率为9600bps，在有大数据量传输，或者高实时性需求的应用中，建议设定为高速串口波特率115200bps，支持掉电保存。

模块BLE连接间隔为20 ms，串口波特率为115200 bps时，模块具有最高理论转发能力(4K/S)。

这里就在电平使能模式下，这种配置为例，对透传协议做详细介绍。

模块可以从串口一次性最多传输200字节数据包，模块会根据数据包大小自动分包发送，每个无线包最大载荷为20个字节。

移动设备方发往模块的数据包，必须自行分包(1－20字节/包)发送。

模块收到无线包后，会依次转发到主机串口接收端。

1.串口硬件协议：115200 bps , 8, 无校验位，1停止位。

2.EN为高电平，蓝牙模块处于完全睡眠状态。

EN置低时，模块会以200ms的间隔开始广播，直到和手机对接成功。

当EN从低到高跳变，不论模块状态，会立即进入睡眠。

3.连接成功之后，主机（MCU）如有数据发送至BLE模块，需将BRTS拉低，主机可在约100us后开始发送数据。

发送完毕之后主机应主动抬高BRTS，让模块退出串口接收模式。

要注意的是，抬高BRTS之前请确认串口数据完全发送完毕，否则会出现数据截尾现象。

4.当模块有数据上传请求时，模块会置低BCTS，最快会在 500us之后开始发送，直到数据发送完毕。

这个延时可以通过AT指令进行配置，见《串口AT指令》章节。

数据发送完毕，模块会将BCTS置高。

5.如若主机的BRTS一直保持低电平，则蓝牙模块会一直处于串口接收模式，会有较高的功耗。

蓝⽛透传——介绍蓝⽛最简单、最常见的通讯⽅式说到低功耗蓝⽛模块，少不了要说说低功耗蓝⽛模块中最简单、最常见的通讯⽅式——透传。

透传也叫串⼝透传，就是透明传输的意思，透传是⼀种⼯作⽅式，不是⼀种功能，⼀般出现在串⼝模块中（蓝⽛串⼝透传模块是为了让⽤户更好的开发蓝⽛⽆线传输产品，⽽不需要关⼼蓝⽛协议栈如何实现）。

串⼝模块具体的⼯作机制就是不对MCU要传输的数据做任何处理，也不需要⾃⼰增加什么协议。

特点：1、这个过程数据不⽤处理2、不会丢数据3、双向传输4、透传的数据包没有协议封装，⾃⼰可以控制数据包的⼤⼩5、⽆需了解复杂的蓝⽛底层协议，只要简单⼏步设置就可以实现蓝⽛透传推出的蓝⽛4.2模块HY-40R204W是⼀款基于TI CC2640R2F⽅案的低功耗蓝⽛透传模块，⽀持蓝⽛4.2（升级⽀持蓝⽛5）BLE协议。

HY-40R204W模块性能良好，平均功耗低，接收灵敏度⾼，传输距离远，可⽀持UART/SPI通讯接⼝。

HY-40R204W模块尺⼨合理，能很好的结合客户的产品运⽤，满⾜客户对蓝⽛设备的⼆次编程需求。

参数如下：频率范围：2402-2480MHZ（2.4G ISM频段）⼯作温度：-40℃~+85℃存储温度：-40℃~+85℃已过认证：BQB/FCC/CE/RoHS尺⼨：16.6*11.59*2.0/2.6（带屏蔽罩）mm⼯作模式：从机模式/主机模式/⼴播模式（Beacon）（1）⼀般特性最⼤发射功率：+5dBm最⼩发射功率：-21dBm接收灵敏度：-97dBm最⼤传输距离：120M（2）功耗Active-Mode RX：5.9 mA maxActive-Mode TX at 0 dBm: 6.1 mA maxActive-Mode TX at +5 dBm: 9.1 mA max睡眠：3.54uA数传：2.75mA（3）透传特性最⾼传输速率：12KB/s最⾼串⼝波特率：600000 bps（4）应⽤领域消费电⼦产品智能家居产品汽车⼯业设备健康医疗设备体育健⾝设备......。

一、简介蓝牙模块，顾名思义就是实现蓝牙功能的电子模块产品，主要由蓝牙芯片和外围元器件组成，形成一个可以直接使用的产品。

正因为蓝牙芯片的种类繁多，所以很多很多工程师在选择的时候，不知道该怎么选这里我们只介绍选型的相关重点以及注意事项，不谈技术细节，只谈分类。

其实蓝牙模块的选型也就是蓝牙芯片的选型二、蓝牙的分类概述这里，蓝牙版本，就不做多的说明，因为网上随便都能很轻易的搜索到，这里我个人认为的蓝牙分类主要分一下四大类：1、蓝牙音频芯片方案2、蓝牙数传方案---BLE3、蓝牙数传方案，双模BLE和SPP4、蓝牙音频+双模数据KT1025A芯片方案--超低成本3rmb蓝牙分类应用场景趋势一、蓝牙音频芯片1、蓝牙音箱[便携式蓝牙音箱]、[桌面蓝牙音箱]、[广场舞音箱]2、蓝牙耳机[运动式蓝牙耳机]、[头戴蓝牙耳机]3、还有早期使用这种芯片开发的SPP透传的模块，如HC-05，这种处于淘汰边缘只可了解，不能做产品。

这个分类主要集中在蓝牙音箱和蓝牙耳机二、蓝牙BLE方案1、智能手环2、共享单车蓝牙开锁3、智能成人用品、智能灯4、工业上面蓝牙传输数据的应用因为国外公司垄断，持续的贵三、蓝牙数传双模BLE和SPP 1、车载OBD数传2、蓝牙打印机小众的应用，贵四、蓝牙音频+双模数据1、这个是目前的主打，因为超大的出货量，所以迅速的压低了芯片的成本2、总的对比下来，这一块的芯片成本最低，因为应用场景最丰富3、优点就是成本低廉，开发灵活，支持BLE和SPP，同时支持音频4、缺点也很明显，因为兼容音频，所以带来功耗偏大，不适合做一些低功耗的产品，所以手环类的就没戏了这个是目前量最大的市场，最充分的竞争可以关注三、开发过程中选型的说明概述1、蓝牙芯片的开发，主要的还是量，有量什么都好说，如果没有量可以说是处处麻烦2、所以没量的前提下，成本差不多，谁服务好就选谁蓝牙分类对应的芯片方案选择蓝牙音频芯片可选的芯片厂家太多了1、高端的可以选“CSR”、“炬力”、“创杰”等等2、中端的可以选“RDA”、“络达”、“杰理”、“建荣”、“博通”这个的选择，就是根据自己的产品定位了，成本合适，谁服务好就选谁蓝牙BLE方案1、如果是低功耗的应用场景，待机uA级别的那种(1)、这种应用，只能选“TI”、“Nordic”、“Dialog”，成本高昂2、如果不需要低功耗，就是单纯的传数据，这个就有的选(1)、杰理、建荣、博通，泰凌微、伦茨。
