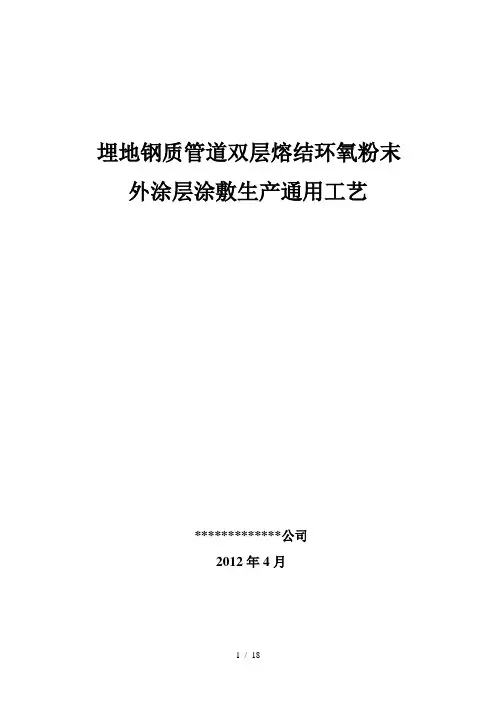

埋地钢质管道双层熔结环氧粉末外涂层涂敷生产通用工艺*************公司2012年4月双层环氧粉末外涂层管生产通用工艺目录1、依据规范标准2、工艺结构说明（工艺结构及优点说明）3、工艺材料4、生产工艺要求5、外涂层预生产试验6、外涂层的修补7、外涂层的补口8、工艺流程图9、作业指导书1、依据规范标准GB/T1034塑料吸水性的测定GB/T1408.1绝缘材料电气强度试验方法第一部分：工频下的试验GB/T9711.1-1997石油、天然气工业输送钢管交货技术条件1A 级钢管SY/T5037-2000低压流体输送用螺旋缝埋弧焊钢管GB/T1410固体绝缘材料体积电阻率和表面电阻率试验方法GB/T1768色漆和清漆耐磨性的测定旋转橡胶砂轮法GB/T1771色漆和清漆耐中性盐雾性能的测定GB/T4472化工产品密度、相对密度测定通则GB/T6329胶粘剂对接接头拉伸强度的测定GB/T6554电气绝缘用树脂基反应复合物第2部分:试验方法电气用涂敷粉末方法GB/T8923-1988涂装前钢材表面锈蚀等级和除锈等级JB/T6570 普通磨料磁性物含量测定方法SY/T 0315-2005 钢质管道熔结环氧粉末外涂层技术标准GB/T18593-2010熔融结合环氧粉末涂料的防腐蚀涂装GB/T8163-2008 输送流体用无缝钢管JB/T3022-1993城市供热用螺旋埋弧焊钢管SY/T4113 防腐涂层的耐划伤试验方法SY/T1038塑料薄膜和薄片气体透过性试验方法2、工艺结构说明及优点2.1 双层熔结环氧粉末体系是由两种不同的熔结环氧粉末在喷涂过程中一次喷涂成膜完成的（底层、面层使用的粉末应为同一生产厂家提供的配套产品。
）底层为普通单层环氧粉末层，提供防腐性及附着力，外层为增强型，提供抗机械损伤性能，两层中间是混合层。
因为两层的基材具有相同的分子结构，所以具有较好的相容性，可形成一个有机的整体，不会产生层间分离现象。
整个涂层整体厚度在620~1000um，使用温度可达115℃，可适用于各种管径的钢管防腐涂装。
2.2双层熔结环氧粉末防腐体系具有以下优点：与基材粘接强度大，抗阴极剥离性能好，吸水率小，使用温度范围大，综合性能与三层PE防腐涂层相当，耐划伤性优异，覆盖层表面光滑，可避免阴极屏蔽问题，与阴极保护体系的匹配性比三层PE结构更好。
这是一种国际上新研制出的覆盖层，最适用于穿越地段和腐蚀性比较强的地段使用。
2.3静电粉末喷涂作为一种涂敷工艺，以其极高的生产效率，优异的涂膜性能，良好的生态环保性和突出的经济性，征服了整个涂料领域，根据客户要求和最终用途在采用先进的生产工艺和自动化的生产和检测设备，加之科学规划，周密选材，对影响质量的每一个环节都充分考证，对确保产品质量的每道工序层层把关，认真检测，使产品质量得到保证，产品运行万无一失。
3、工艺材料3.1钢管3.2环氧粉末3.2.1 内，外层环氧粉末应使用同一生产商的配套产品，并应有明显色差，内外层环氧粉末材料应是匹配的，并提供具有检验资质的第三方出具的检测报告，其各项性能指标应符合表1及表2的要求表1 环氧粉末涂料的性能表2 实验室双层环氧粉末涂敷试件的涂层质量指标3.3生产适用性试验3.3.1 涂层的生产适用性必须通过具有国家计量认证资料的实验室测试，实验室测试的试件和试验结果应达到表2的要求。
如粉末型号、涂层结构，生产厂家中有一项发生变化时，应重新测试，3.3.2实验室涂敷试件的设备及测试应符合下列规定：A. 试件基板应为低碳钢B. 试件表面应进行喷射清理，其除锈质量应达到GB/T8923要求的Sa2.5级，表面的锚纹深度应在40um~100um范围内。
C. 涂层涂敷的固化温度应按照环氧粉末生产厂的推荐值且不超过260℃。
D. 试件上涂层总质量应为普通级厚度要求≥620um、底层≥250um、面层≥370umE. 对实验室涂敷试件进行的测试应符合表2的规定4、生产工艺要求4.1生产工艺要求4.1.1.在涂敷之前，必须将钢管外表面的油、油脂及任何污物杂质清除干净。
4.1.2钢管外表面抛（喷）射除锈应达到GB/T 8923—1988 《涂装前钢材表面锈蚀等级和除锈等级》中规定的Sa2 1/2级，钢管表面锚纹深度应在40-100μm范围内。
4.1.3抛（喷）射除锈后，应将钢管表面附着的灰尘及磨料清扫干净，钢管外表面不允许有灰尘等污物存在。
钢管表面处理后应在4小时内进行涂敷，当钢管表面出现返锈或表面污染时，应重亲进行表面处理。
4.1.4钢管预热温度控制在180-250℃之间，但温度不得超过260℃。
预热温度应用红外线测温仪IR进行连续测量，并应使用测温笔或接触式高温计进行温度控制。
对钢管进行加热的热源不允许对钢管表面产生污染。
4.1.5涂敷外涂层时，固化温度、固化时间和延迟时间应符合工艺要求或粉末产品的技术规定。
4.1.6涂层总厚度和各层最小厚度应符合如下要求：1). 普通级涂层厚度要求：涂层总厚度大于或等于620μm，适用于一般敷设环境条件，其中底层最小厚度250μm，面层最小最度为370μm。
2). 加强级涂层厚度要求：涂层总厚度大于或等于800μm，适用于较恶劣敷设环境条件，其中底层最小厚度300μm。
面层最小厚度为500μm。
3). 如业主对涂层最度有特殊要求，则底层与表面的厚度比例控制在1：2-1：1.5之间。
4.1.7钢管两端预留段的长度宜在85±5mm，预留不得有涂层。
或业主有要求时，应符合业主的有关规定。
4.1.8预热后的钢管先用第一组静电喷枪喷涂底层粉末，然后用第二组静电喷枪直接喷涂面层粉末。
面层粉末应在底层粉末胶化前用第二组静电喷枪喷涂在底层上。
涂层充分固化后，用水使钢管及时冷却。
4.1.9喷涂时，如两种粉末使用同一回装置，则回收的粉末经过严格的除磁性物和筛选，达到磁性物含量要求后可进入面层粉末喷枪，与面层混合的回收粉末量不得超过新加面层粉末总量的10%。
如时业有特殊要求，应按特殊要求执行。
5、外涂层材料预生产试验5.1预生产准备工作a）开启传动系统、抛丸除锈机、中频加热、端口处理机，喷粉系统的主电源，检查是否正常。
b）开启喷淋系统，中频加热水电缆的给水系统是否正常。
c）开启空气压缩机，检查压力是否正常。
在确保水电气正常的情况下。
按《传动系统操作规范》调节好传动系统，使传动系统的主动轮和被动轮的间距和角度满足预生产钢管规格的要求。
5.2选用预处理的三根钢管，并对钢管端口80mm～90mm范围内用浆糊缠纸掩蔽，用管接连接好三根钢管放在调节好的传动系统上待用。
5.3开启空气压缩机和喷粉装置总电源，根据管径配置喷枪支数。
并按照《环氧粉末喷涂操作规程》的要求，调试喷粉控制器，观察静电效果；开启流化器，观察粉箱粉位和流化效果；启动回收装置；启动总进气开关，调试喷粉效果；观察气动仪表是否正常。
5.4开启传动系统，使钢管向前平稳行进。
5.5开启中频加热水电缆的给水系统，当预处理的一支或两支钢管在传动3上向前行走到与中频加热圈相距两米左右时，开启中频加热装置主控柜电流开关，紧接着按顺时针方向旋转中频功率旋钮，缓慢提升中频功率（逆时针旋转为降低中频功率）当钢管前端出中频加热圈时，应立即用温度传感器连续检测钢管的表面温度，确保符合环氧粉末和涂敷工艺所需要的温度范围，并注意观察中频装置的连续稳定性，防止发生“偷停”现象，造成环氧粉末不能熔融粘结，预热温度应控制在200～240℃之间。
5.6 预生产阶段a）根据钢管直径配置两组喷枪，第一组喷枪为喷涂环氧粉末底层，第二组喷枪为喷涂环氧粉末面层，每组喷枪数量视管径大小而设置，设置数量为4～10把不等。
b）当钢管进入喷粉室时，当开启第一组喷粉枪，进行环氧粉末底层的喷涂，待钢管行进一米并已出喷粉室时应测试钢管表面温度，要保持在230℃左右，再开启第二组喷粉枪进行环氧粉末面层的喷涂，面层粉末应在粉末厂家要求的延迟时间内，在底层胶化完成前进行，且应保证面层环氧粉末所要求的固化温度。
c）当钢管进入喷粉室时，开启所设置的喷枪数量，喷涂电压应控制在60-90KV之间，喷枪至钢管表面的距离应控制在15-20cm之内。
d）在整个喷涂过程中应及时调整环氧粉末的出管口径使喷粉量满足需要，通过调整喷枪数目和分布角度达到所需厚度。
5.7按以上要求将三支试验管段在涂敷生产线上分别依次调节钢管预热温度及钢管外涂层底层和面层的厚度，使各项参数达到规定要求，并记录各项参数，按此参数正常生产。
5.8外涂层涂敷完成后，应采用均匀喷淋方式开始对防腐层进行冷却，冷却前应确保熔结环氧涂层已完全固化，并注意避免冷却水过于集中和进入正在涂敷的钢管内，以免降低钢管温度造成环氧粉末不能正常胶化和熔融固化，冷却后要使涂层温度和钢管温度不高于60℃。
5.9 管端处理时应注意调整端口清理速度与生产速度匹配，处理机的位置应确保留端长度满足标准要求，并及时更换钢刷和调整钢刷压力，使外涂层端面符合要求，避免牙状端面，最后将留端部位的残留物清楚干净，套上管端保护器。
5.10经质量检验合格的防腐管在距离管端900mm处做出标记，注明钢管规格、材质、生产厂名称、涂层类型、等级、防腐管编号、生产日期、执行标准。
吊装时应采用尼龙吊带进行挤压聚乙烯防腐管的吊装。
堆放时，防腐管底部应采用两道支垫支起，支垫间距4m～8m，支垫最小宽度为100mm，防腐管离地面不得少于100mm，支垫与防腐管及防腐管相互之间应垫上柔性隔离物。
运输时，宜使用尼龙带捆绑牢固，装车过程中应避免硬物混入管垛，防腐管堆放层数应符合下表要求。
成品管堆放层数5.11从涂敷试验管段上截取试件对外涂层的性能进行检测，应符合下表1的规定，方可正式生产。
表1 外涂层钢管的形式检验项目及验收标准6、外涂层的修补采用局部修补的方法来修补涂层缺陷时，应符合下列要求：a)缺陷部位的所有锈斑、鳞屑、污垢和其他杂质及松脱的涂层必须清除掉。
b)将缺陷部位打磨成粗糙面。
c)用干燥的布、干燥的压缩空气和刷子将灰尘清除干净。
d)在管道下沟前发现的受机械损伤厚度减薄的涂层，应根据受损处保留涂层的厚度决定是否修补。
如保留涂层的厚度达到原涂层厚度的70%以上，则可以不修补。
e)直径小于或等于25mm的缺陷部位，应用环氧粉末生产商推荐的热熔修补棒、双组分环氧树脂涂料或业主同意使用的同等物料进行局部修补。
f)直径大于25mm且面积小于250cm²的缺陷部位，可用环氧粉末生产厂推荐的双组分环氧树脂涂料或业主同意使用的同等物料进行局部修补。
7、外涂层的补口7.1现场补口宜采用与管体相同的环氧粉末进行热喷涂。
喷涂必须在水压试验前进行，以免因钢管内存水而无法加热到环氧粉末要求的固化温度。
如业主有要求，可以采用无溶剂液体环氧涂料和三层热收缩套(带)补口。
