DN无缝管公称直径对照表

DN|英寸|公称外径对照DN|英寸|公称外径之间的关系见下表：1英尺=12英寸1英寸=8英分(称呼不同，单位不同，尺寸也就不一样)压力管道标准规格DN-公称直径Ф－外径大外径系列(焊管)DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列（无缝管）DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219m m DN250-ф273mm，DN300-ф325m工程管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4．1管径：管径一般用ф、DN、De来表示，单位是mm,用英制单位时，需要换算。

称呼不同，单位不同，尺寸也就不一样（见上表）。

2.4.2管径的表达方式应符合下列规定：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径ф×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径D表示；4 塑料管材（PVC、PP、PPR）规格用de表示（GB 5836.1-92），5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm工程管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

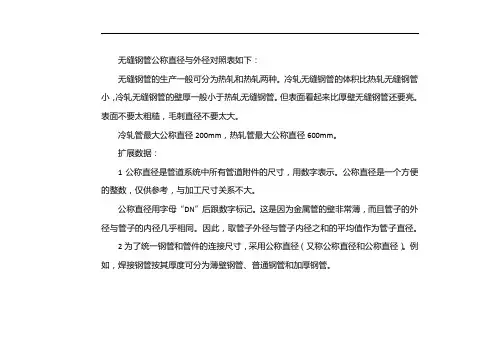

无缝钢管公称直径与外径对照表如下：无缝钢管的生产一般可分为热轧和热轧两种。

冷轧无缝钢管的体积比热轧无缝钢管小，冷轧无缝钢管的壁厚一般小于热轧无缝钢管。

但表面看起来比厚壁无缝钢管还要亮。

表面不要太粗糙，毛刺直径不要太大。

冷轧管最大公称直径200mm，热轧管最大公称直径600mm。

扩展数据：1公称直径是管道系统中所有管道附件的尺寸，用数字表示。

公称直径是一个方便的整数，仅供参考，与加工尺寸关系不大。

公称直径用字母“DN”后跟数字标记。

这是因为金属管的壁非常薄，而且管子的外径与管子的内径几乎相同。

因此，取管子外径与管子内径之和的平均值作为管子直径。

2为了统一钢管和管件的连接尺寸，采用公称直径（又称公称直径和公称直径）。

例如，焊接钢管按其厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径既不是外径，也不是内径，而是与普通钢管内径相似的公称尺寸。

每个公称直径对应于外径，其内径随厚度而变化。

公称直径可用公制毫米或英制英寸表示。

管道附件也用公称直径表示，与开槽管相同。

一般来说，管道的直径可分为外径、内径和公称直径。

无缝钢管的外径用字母D表示，其次是外径的尺寸和壁厚。

例如外径108的无缝钢管，壁厚为5mm，用d108*5表示。

塑料管也用外径表示，如de63。

其他管道，如钢筋混凝土管、铸铁管和镀锌钢管，用DN表示。

设计图纸中通常使用公称直径。

公称直径是为便于设计、制造和维护而人为指定的标准。

也称为公称直径，是管道（或管件）的规格名称。

管子的公称直径不等于它的内径和外径。

例如，有102*5和108*5无缝钢管，公称直径为100毫米。

108为管道外径，5为管道壁厚。

因此，钢管内径为（108-5-5）=98mm，但不等于钢管外径减去两倍壁厚之差。

也可以说，公径是接近内径但不等于内径的管径的规格名称。

设计图纸中使用公称通径的目的是根据公称通径确定管道、管件、阀门、法兰、垫片等的结构尺寸和连接尺寸。

公称直径用符号DN表示。

一般来说,管子的直径‎可分为外径‎,内径,公称直径.1.无缝钢管外‎径用字母D‎来表示,其后附加外‎直径尺寸和‎壁厚.例如外径为‎108mm‎的无缝钢管‎,壁厚为5m‎m,用D108‎*5表示.2.镀锌钢管采‎用DN表示‎.3.在设计图纸‎中所以要用‎公称直径,目的是为了‎根据公称直‎径可以确定‎管子,管件,阀门,法兰,垫片等结构‎尺寸,公称尺寸用‎D N表示,如果在设计‎图纸中采用‎外径表示,也应该作出‎管道规格对‎照表,表明某种管‎道的公称直‎径,壁厚.世界各国应‎用的标准体‎系虽然多,大体可分成‎两大类,即大外径系‎列和小外径‎系列. 大外径系列‎:(DN---公称直径.￠---外径)DN15---￠22mm.DN20---￠27mm.DN25---￠34mm.DN32---￠42mm.DN40---￠48mm.DN50---￠60mm.DN65---￠76(73)mm.DN80---￠89mm.DN100‎---￠114mm‎.DN125‎---￠140mm‎.DN150‎---￠168mm‎.DN200‎---￠219mm‎.DN250‎---￠273mm‎.DN300‎---￠324mm‎.DN350‎---￠360mm‎.DN400‎---￠406mm‎.DN450‎---￠457mm‎.DN500‎---￠508mm‎.DN600‎---￠610mm‎.小外径系列‎:DN15---￠18mm.DN20---￠25mm.DN25---￠32mm.DN32---￠38mm.DN40---￠45mm.DN50---￠57mm.DN65---￠73mm.DN80---￠89mm.DN100‎---￠108mm‎.DN125‎---￠133mm‎.DN150‎---￠159mm‎.DN200‎---￠219mm‎.DN250‎---￠273mm‎.DN300‎---￠325mm‎.DN350‎---￠377mm‎.DN400‎---￠426mm‎.DN450‎---￠480mm‎.DN500‎---￠530mm‎.DN600‎---￠630mm‎.一般标准钢‎管都可从材‎料表中查得‎每米重量.要是非标准‎钢管可通过‎量得实际尺‎寸来计算其‎重量.重量=(外径-壁厚)*壁厚*π*长度*7.85重量单位---吨.其于单位---米.钢管公称直‎径（英寸与毫米‎对照表1）钢管公称直‎径（英寸与毫米‎对照表2）。

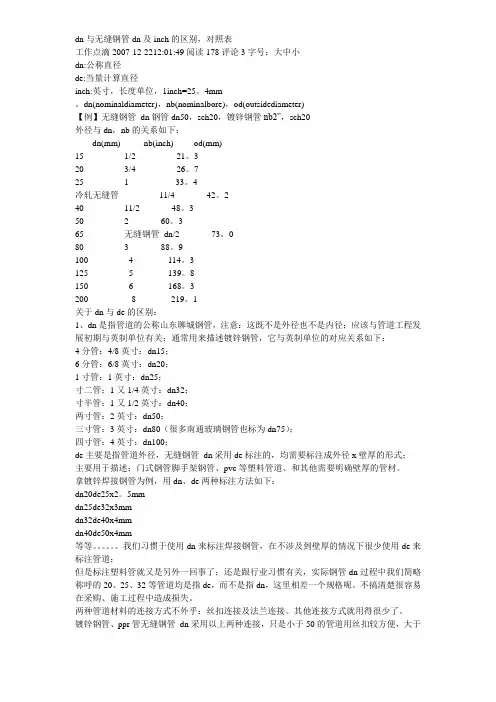

dn与无缝钢管dn及inch的区别，对照表工作点滴2007-12-2212:01:49阅读178评论3字号：大中小dn:公称直径de:当量计算直径inch:英寸，长度单位，1inch=25。

4mm。

dn(nominaldiameter)，nb(nominalbore)，od(outsidediameter)【例】无缝钢管dn钢管dn50，sch20，镀锌钢管nb2”，sch20外径与dn，nb的关系如下：------dn(mm)--------nb(inch)-------od(mm)15--------------1/2--------------21。

320--------------3/4--------------26。

725--------------1----------------33。

4冷轧无缝管--------------11/4-----------42。

240--------------11/2-----------48。

350--------------2-----------60。

365--------------无缝钢管dn/2-----------73。

080--------------3-----------88。

9100--------------4------------114。

3125--------------5------------139。

8150--------------6------------168。

3200---------------8------------219。

1关于dn与de的区别：1、dn是指管道的公称山东聊城钢管，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：dn15；6分管：6/8英寸：dn20；1寸管：1英寸：dn25；寸二管：1又1/4英寸：dn32；寸半管：1又1/2英寸：dn40；两寸管：2英寸：dn50；三寸管：3英寸：dn80（很多南通玻璃钢管也标为dn75）；四寸管：4英寸：dn100；de主要是指管道外径，无缝钢管dn采用de标注的，均需要标注成外径x壁厚的形式；主要用于描述：门式钢管脚手架钢管、pvc等塑料管道、和其他需要明确壁厚的管材。

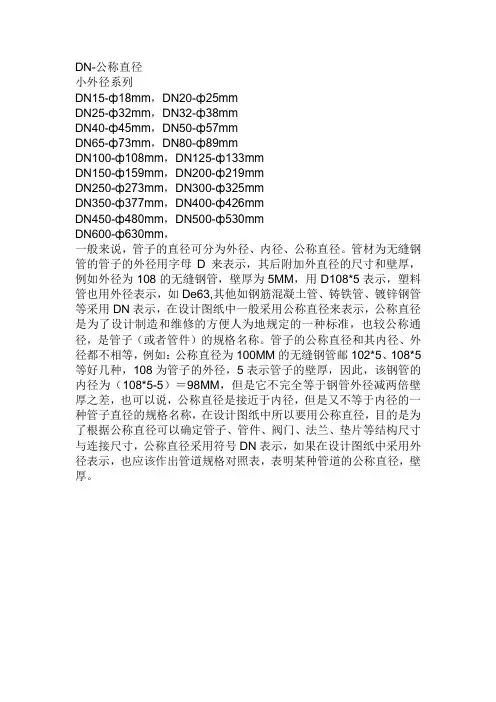

DN-公称直径
小外径系列
DN15-ф18mm，DN20-ф25mm
DN25-ф32mm，DN32-ф38mm
DN40-ф45mm，DN50-ф57mm
DN65-ф73mm，DN80-ф89mm
DN100-ф108mm，DN125-ф133mm
DN150-ф159mm，DN200-ф219mm
DN250-ф273mm，DN300-ф325mm
DN350-ф377mm，DN400-ф426mm
DN450-ф480mm，DN500-ф530mm
DN600-ф630mm，
一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

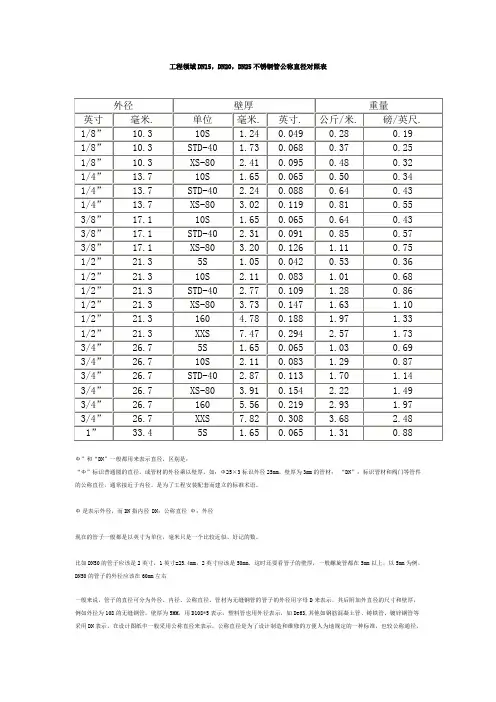

工程领域DN15，DN20，DN25不锈钢管公称直径对照表Φ”和“DN”一般都用来表示直径，区别是：“Φ”标识普通圆的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；“DN”：标识管材和阀门等管件的公称直径，通常接近于内径。

是为了工程安装配套而建立的标准术语。

Φ是表示外径，而DN指内径 DN：公称直径Ф：外径现在的管子一般都是以英寸为单位，毫米只是一个比较近似、好记的数。

比如DN50的管子应该是2英寸，1英寸=25.4mm，2英寸应该是50mm，这时还要看管子的壁厚，一般螺旋管都在5mm以上，以5mm为例，DN50的管子的外径应该在60mm左右一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

(其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个皮厚）但也不完全相等，大致差不多，取整就行。

DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm工程管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管。

不锈钢管Φ”和“DN”一般都用来表示直径，区别是：“Φ”标识普通圆的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；“DN”：标识管材和阀门等管件的公称直径，通常接近于内径。

是为了工程安装配套而建立的标准术语。

Φ是表示外径，而DN指内径DN：公称直径Ф：外径现在的管子一般都是以英寸为单位，毫米只是一个比较近似、好记的数。

注：一英寸=25.4mm比如DN50的管子应该是2英寸，1英寸=25.4mm，2英寸应该是50mm，这时还要看管子的壁厚，一般螺旋管都在5mm以上，以5mm为例，DN50的管子的外径应该在60mm左右一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

(其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个皮厚）但也不完全相等，大致差不多，取整就行。

无缝钢管直径标准无缝钢管直径表示方法DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm钢管尺寸表示方法及其标准按说，英制1吋=25.4mm，4''管子应该是25.4×4/8=13mm 。

但我现在用的4''管子内径测量为约16mm。

难道这个寸又变为中国的寸了？ 1寸=33.3mm，4''=33.3×4/8=16mm 是不是这样理解啊？4'=1/2”，管子的内径按理论计算值应该是25.4×4/8=13（mm）。

但是管子的通径是按英制和公制换算的近似值进行规定的。

如：1/8”≈6mm； 1/4”≈8mm； 3/8”≈10mm； 1/2”≈15mm； 3/4”≈20mm； 1”≈25mm 等。

故此不必深究。

参考资料：国家标准，GB/T 3092-1993,低压流体输送用焊接钢管水管的英制尺寸与公制尺寸如何换算 1 英寸=25.4毫米 =8英分把1英寸分成8等分：1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸，相当于通常说的1分管到7分管。

公称直径系列对照表该帖被浏览了2575次 | 回复了6次公称直径，指管子和管道附件的名义直径，也叫公称通径，用ＤＮ表示．通常阀门的公称直径就是其实际内径，而钢管的公称直径与其内径＼外径都不相等，而是与内径相似的一个整数．管子和管道附件的公称直径系列如下：公称直径相应管螺纹相应无缝钢管ＤＮinch (外径＊壁厚）（ＭＭ）（ＭＭ）１０３／８１８＊２．５１５１／２２２＊３２０３／４２５＊３２５１３２＊３．５３２１－１／４３８＊３．５４０１－１／２４５＊３．５５０２５７＊３．５７０２－１／２７６＊４８０３８９＊４１００４１０８＊４１２５５１３３＊４．５压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
