【物理】培优欧姆定律辅导专题训练及答案解析

九年级欧姆定律（培优篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

一、初中物理欧姆定律问题1．如图所示电路，电源电压恒为6V ，定值电阻R 1为10Ω，滑动变阻器R 2的规格为“20Ω 0.5A ”，电压表量程为0~3V ，电流表量程为0~0.6 A 。

则（ ）A ．电压表测量的是电阻R 1两端的电压B ．当变阻器R 2的滑片P 向左移动时，电压表的示数变小C ．为了保证电路中各元件安全工作，变阻器R 2接入电路的阻值范围是2~10ΩD ．当变阻器R 2接入电路中的阻值是8Ω时，通电1min 电阻R 1产生的热量是53.3J 【答案】C 【解析】 【分析】(1)根据电压表的正确使用判断所测的电路元件；(2)由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R 1两端的电压变化，根据串联电路的电压特点可知电压表的示数变化；(3)比较滑动变阻器允许通过的最大电流和电流表的量程确定电路中的最大电流，此时变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R 1两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出变阻器接入电路中最大阻值，从而得出答案；(4)当变阻器R 2接入电路中的阻值是8Ω时，根据电阻的串联和欧姆定律求出电路中的电流，根据2Q I Rt =求出1min 电阻R 1产生的热量。

【详解】A ．由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，故A 错误；B ．由电路图可知，滑动变阻器滑片右侧接入电路，当变阻器R 2的滑片P 像左移动时，接入电路的电阻增加，电压表的示数变大，故B 错误；C ．因为滑动变阻器R 2的规格为“20Ω0.5A ”，所以接入滑动变阻器的最大电流是0.5A ，电路的最小电阻是6V 12Ω0.5AU R I === 滑动变阻器接入电路中的最小电阻112Ω10Ω2ΩR R R -=-==小当电压表的最大测量值为3V 时，滑动变阻器接入的电阻最大，为10Ω，故C 正确；D ．当变阻器R 2接人电路中的阻值是8Ω时，电路的总电阻1210Ω8Ω18ΩR R R '=+=+=此时电路中的电流6V 1A 18Ω3U I R '===' 通电1min 电阻R 1产生的热量2211(A)10Ω160s 66.7J 3Q I R t '==⨯⨯⨯≈故D 错误。

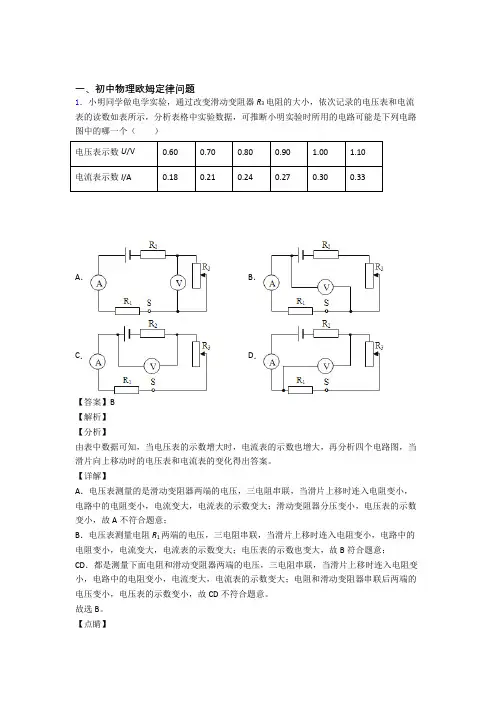

一、初中物理欧姆定律问题1．小明同学做电学实验，通过改变滑动变阻器R3电阻的大小，依次记录的电压表和电流表的读数如表所示，分析表格中实验数据，可推断小明实验时所用的电路可能是下列电路图中的哪一个（）电压表示数U/V0.600.700.800.90 1.00 1.10电流表示数I/A0.180.210.240.270.300.33A．B．C．D．【答案】B【解析】【分析】由表中数据可知，当电压表的示数增大时，电流表的示数也增大，再分析四个电路图，当滑片向上移动时的电压表和电流表的变化得出答案。

【详解】A．电压表测量的是滑动变阻器两端的电压，三电阻串联，当滑片上移时连入电阻变小，电路中的电阻变小，电流变大，电流表的示数变大；滑动变阻器分压变小，电压表的示数变小，故A不符合题意；B．电压表测量电阻R1两端的电压，三电阻串联，当滑片上移时连入电阻变小，电路中的电阻变小，电流变大，电流表的示数变大；电压表的示数也变大，故B符合题意；CD．都是测量下面电阻和滑动变阻器两端的电压，三电阻串联，当滑片上移时连入电阻变小，电路中的电阻变小，电流变大，电流表的示数变大；电阻和滑动变阻器串联后两端的电压变小，电压表的示数变小，故CD不符合题意。

故选B。

【点睛】解决此类电路图连接问题，要结合题意实际要求去分析，不可盲目猜测。

2．为了测出未知电阻R x 的阻值，某同学利用阻值已知的电阻R 0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（ ）A ．B ．C ．D ．【答案】BD 【解析】 【详解】A ．开关S 1闭合，S 2断开时R 0和R x 串联，电流表可以测出通过R x 的电流I x ；S 2闭合时为R x 的简单电路，不能直接或间接测量出R x 的电压，所以不能求出R x 的电阻。

故A 不符合题意；B ．开关S 1闭合，S 2接1时电路为R 0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S 2接2时电路为未知电阻R x 的简单电路，电流表测通过R x 的电流I x ，电压则为电源电压，根据欧姆定律求出电阻。

一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压保持6V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻的规格为“10Ω0.5A”，滑动变阻器的规格为“20Ω 1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）A．电阻R1消耗功率允许的变化范围为0.4W~0.9WB．电流表示数允许的变化范围为0.2A~0.5AC．电路消耗总功率允许的变化范围为l.2W~3WD．变阻器R2接入电路的阻值允许变化范围为2Ω~10Ω【答案】D【解析】【分析】滑动变阻器R2与定值电阻R1串联，电压表测滑动变阻器两端的电压，电流表测电路中电流；根据串联电路的分压原理（电阻越大，电阻两端的电压越高），当电压表的示数最大时，变阻器接入电路的电阻最大；当电流表的示数达到最大值时，变阻器接入电路的电阻最小；根据欧姆定律的应用可分别求出电路中的总电阻和滑动变阻器接入电路中的电阻值，同时可以确定电压表示数、电流表示数以及电路中总功率的变化。

【详解】由图知，R2与定值电阻R1串联，电压表测滑动变阻器两端的电压，电流表测电路中电流；AB．由题意知，当电压表的最大测量值为3V时，由串联电路特点知，此时定值电阻R1两端的电压U1=3V，由欧姆定律可得此时电路中的电流：1 2113V0.3A 10ΩUI I IR=====，因此电路中的最小电流为0.3A，故B错误；电阻R1消耗功率最小功率：1min13V0.3A0.9WP U I==⨯=，故A错误；C．电路消耗的最小功率：min 6V0.3A 1.8WP UI==⨯=；故C错误；D．此时滑动变阻器接入电路中的电阻最大：2max 2max3V10Ω0.3AURI===；当电路中的电流最大为0.5A 时，滑动变阻器接入电路中的电阻最小，由欧姆定律可知此时电路中的总电阻最小：min max 6V12Ω0.5AU R I ===总， 滑动变阻器接入电路中的电阻最小： min 1min 12Ω10Ω2ΩR R R =-=-=2总，则变阻器R 2接入电路的阻值允许变化范围为2Ω~10Ω，故D 正确。

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．两江的物理大组长在测完电阻后，把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A、B分别为小灯泡和定值电阻的I U-图象，小灯泡和电阻的连接情况如图乙所示，电源电压8 V，下列说法正确的是A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6 WC．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W 【答案】B 【解析】 【详解】 A ．由图甲结合UR I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率：6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。

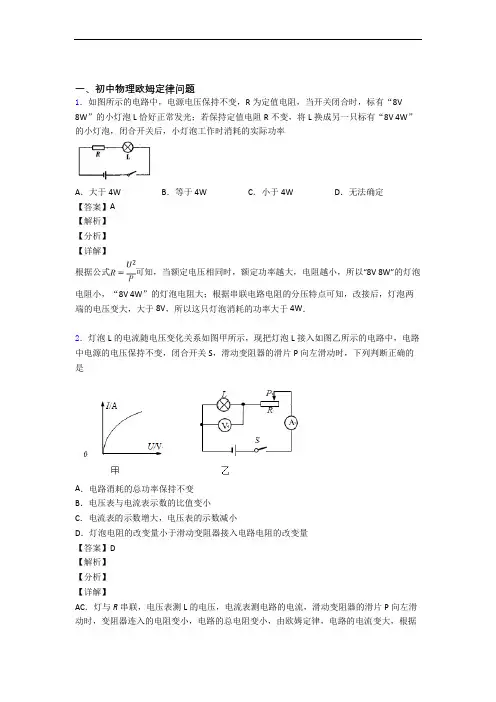

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据P UI =，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC 错误；B ．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B 错误；D ．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D 正确。

故选D 。

3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

关于这两种接法，下列说法中正确的是（ ）A ．甲图适合测量阻值较大的电阻，误差会减小B ．乙图适合测量阻值较大的电阻，误差会减小C ．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D ．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大 【答案】A 【解析】 【分析】 【详解】A ．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A 正确；B ．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B 错误；C ．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U U R R R+=>甲 即测量值与真实值相比偏大，故C 错误；D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU UR I I I =<+乙即测量值与真实值相比偏小，故D 错误。

一、初中物理欧姆定律问题1．如图所示，电源电压不变，电阻115ΩR =，210ΩR =，开关S 、S 1闭合，S 2断开，电流表读数为0.4A ，则开关S 、S 2闭合，S 1断开时，电流表读数可能为（ ）A ．0.4AB ．0.5AC ．0.6AD ．0.7A【答案】B【解析】【分析】【详解】 当开关S 、S 1闭合，S 2断开时，电阻R 0与R 1的串联，电流表测电路中的电流，根据欧姆定律可得，R 1两端的电压是1110.4A 15Ω6V U I R ==⨯=因为串联电路的总电阻等于各分电阻之和，所以011R R R =+总当开关S 、S 2闭合，S 1断开时，电阻R 0与R 2串联，同理022R R R =+总因为12R R >，所以12R R >总总，因为电源电压不变，所以根据欧姆定律可得210.4A I I >=因为开关S 、S 2闭合，S 1断开时，电路中的电流变大，那么R 0的电压变大，由于电源电压不变，根据串联电路的电压规律可知，R 2两端的电压变小，即216V U U <=所以1226V 0.6A 10ΩU I R <== 则可知电流表的读数在0.4~0.6A 之间。

故选B 。

2．如图所示，电源电压不变，a 、b 、c 为电流表或电压表。

滑动变阻器最大阻值为R 3，先闭合S 1再闭合S 2，发现b 表和c 表的读数均有明显变化。

下列判断正确的是（ ）A ．a 表可能是电压表，也可能是电流表B ．若b 表是电流表，先闭合S 1，再闭合S 2，a 表读数变大C ．若b 表是电压表，闭合S 1断开S 2移动变阻器的滑片时，b 、c 两表示数变化量的比值不变D ．若R 1=R 2=R 3，则控制开关状态和滑片位置，得到电路最大功率为最小功率的4倍【答案】CD【解析】【详解】A ．由题意可知，c 表应该是电流表，不能是电压表，否则整个电路没有电流；假设a 表是电流表，b 表是电流表，那么整个电路会短路，这样不符合题意，所以b 表不能是电流表，假设b 表是电压表，那么电流流过变阻器后，就不会再流过电阻R 1、R 2，而是流过下面的a 表，即使再闭合S 2，c 表的示数都不会变化，这与题意不符合，所以a 表不能是电流表，只能是电压表，A 错误；B ．若b 表是电流表，先闭合S 1，那么滑动变阻器就会被短路，电路只有电阻R 1接入，再闭合S 2，电路有电阻R 1、R 2并联接入，这样a 表的读数是不变的，都是电源电压的大小，B 错误；C ．若b 表是电压表，闭合S 1断开S 2，只有电阻R 1、R 3串联接入电路，移动变阻器的滑片时，假设从'3R 变到''3R 时，b 表的示数从''3U 到'3U ，c 表的读数从''I 到'I ，可得到 ''31U U I R =-''''31U U I R =-b 表示数变化量是()''''''331U U U I I R ∆=-=-c 表示数变化量是'''I I I ∆=-那么b 、c 两表示数变化量的比值是()'''11'''I I R U R I I I-∆==-∆- 即这个比值大小不变，C 正确；D ．假设123R R R R ===，并且b 表是电压表，那么这个电路是电阻R 1、R 2并联后再和R 3串联，当R 3接入电路的电阻为零时，并且S 1、S 2都闭合时，R 1和R 2并联，电路中的总电阻最小，根据2UPR=可知，电路的总功率最大，大小是22222max122U U U U UPR R R R R=+=+=当R3接入电路的电阻最大时，并且S1闭合，S2断开时，R1和R3串联，这时电路的总电阻最大，根据2UPR=可知，电路的总功率最小，大小是22min132U UPR R R==+那么22max min2::4:12U UP PR R==即max min4P P=，可得到电路最大功率为最小功率的4倍，D正确。

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是（）A．电压表V1与电压表V2的示数之和不变B．电压表V2与电流表A的示数之比不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V1的示数不变【答案】D【解析】【分析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。

根据电源的电压可知电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化，然后判断电压表V1与电压表V2的示数之和、电压表V2与电流表A的示数之比的变化。

【详解】C．由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。

因电源电压保持不变，所以滑片移动时，电压表V1的示数不变，故C错误；D．将滑动变阻器R2的滑片P向左滑动，变阻器接入电路中的电阻变大，电路中的总电阻变大，由UIR=可知，电路中的电流变小，即电流表A的示数变小，故D正确；A．由U IR=可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以R2两端的电压变大，即电压表V2的示数变大；由电压表V1的示数不变、电压表V2的示数变大可知，电压表V1与电压表V2的示数之和变大，故A错误；B．由电压表V2的示数变大、电流表A的示数变小可知，电压表V2与电流表A的示数之比变大，故B错误。

【点睛】此题为一道经典的动态电路综合性题，重点考察电路的动态分析及欧姆定律的应用，均为中考物理电学部分的重难点，需要学生熟练掌握相关知识，并进行综合应用分析。

2．如图，电源电压不变，电路元件及导线均完好，R1、R2为定值电阻，R为滑动变阻器。

下列分析正确的是（）A．只闭合S1时，电流表、电压表均有示数B．只闭合S3时，滑片右移，电压表示数变化量与电流表示数变化量的比值不变C．闭合S1、S2、S3，滑片右移，电压表示数变大，电流表示数变小D．闭合S1、S3，滑片右移，电压表示数变大，电流表示数变小【答案】ABD【解析】【分析】(1)只闭合S1时，电路为R2的简单电路，电压表测电源电压，电流表测电路中的电流；(2)只闭合S3时，R1与R串联，电压表测R两端的电压，电流表测电路中的电流，根据串联电路特点和欧姆定律判断两表变化量比值的变化；(3)同时闭合S1、S2、S3时，R2与R并联，电压表测电源电压，电流表测干路中的电流，根据并联电路中各支路独立工作、互不影响可知通过R2的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过滑动变阻器通过的电流，利用并联电路的电流特点可知干路电流的变化；(4)同时闭合S1、S3时，R1与R串联后再与R2并联，电压表测R两端的电压，电流表测干路电流，根据滑片的移动可知接入电路中电阻的变化，由串联电路的电压特点确定电压表示数的变化，根据并联电路的电流特点确定电流表示数的变化。

一、欧姆定律的计算问题难题易错题1．如图甲所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 从右端滑到左端的过程中， R1、R2的 I-U关系图象如图乙所示。

则下列判断不正确的是（）A．A图线是电阻R2的I-U关系图象B．电源电压为 18VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为30Ω【答案】D【解析】【详解】A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。

当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0；由图象可知，A为滑动变阻器R2的U−I关系图象，B为电阻R1的U−I图象，故A正确，不符合题意；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小；由U−I图象可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U1+U2=14V+4V=18V故B正确，不符合题意；C．由I=UR可得，定值电阻R1的阻值R1=1UI=4V0.2A=20Ω故C正确，不符合题意；D．由I=UR可得，滑动变阻器的最大阻值：R2=2UI=14V0.2A=70Ω故D错误，符合题意。

2．如图，电源电压保持不变，闭合开关S 。

将滑动变阻器滑片P 从b 端向中点滑动的过程中，电流表和电压表都有示数。

下列说法正确的是（ ）A ．电流表的示数变小B ．1R 的功率变大C ．1R 的电流变化量小于滑动变阻器的电流变化量D ．电压表示数变化量与电流表示数变化量的比值不变【答案】BCD【解析】【分析】【详解】由电路图知，滑动变阻器与电阻2R 并联后，再与电阻1R 串联，电流表测的是干路的电流，电压表测的滑动变阻器和电阻2R 两端的电压；当滑片从b 端向中点滑动时，并联后的总电阻减小，整个电路中的电阻减小。

A ．由欧姆定律U I R=知，整个电路中的电流将增大，即电流表的示数变大，故错误； B ．由串联电路的分压的规律知，电压表的示数减小，电阻1R 分压的电压增大，因通过1R 的电流增大，由P UI =知，1R 的功率变大，故B 正确；C ．1R 的电流变化量，即为干路电流变化量，等于2R 电流的减小量与滑动变阻器电流的增加量之和，故C 正确；D ．电压表示数变化量与电流表示数变化量之比为1U R I∆=∆ 因电阻1R 的阻值不变，即电压表示数变化量与电流表示数变化量的比值不变，故D 正确。

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是（）A．电压表V1与电压表V2的示数之和不变B．电压表V2与电流表A的示数之比不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V1的示数不变【答案】D【解析】【分析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。

根据电源的电压可知电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化，然后判断电压表V1与电压表V2的示数之和、电压表V2与电流表A的示数之比的变化。

【详解】C．由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。

因电源电压保持不变，所以滑片移动时，电压表V1的示数不变，故C错误；D．将滑动变阻器R2的滑片P向左滑动，变阻器接入电路中的电阻变大，电路中的总电阻变大，由UIR=可知，电路中的电流变小，即电流表A的示数变小，故D正确；A．由U IR=可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以R2两端的电压变大，即电压表V2的示数变大；由电压表V1的示数不变、电压表V2的示数变大可知，电压表V1与电压表V2的示数之和变大，故A错误；B．由电压表V2的示数变大、电流表A的示数变小可知，电压表V2与电流表A的示数之比变大，故B错误。

【点睛】此题为一道经典的动态电路综合性题，重点考察电路的动态分析及欧姆定律的应用，均为中考物理电学部分的重难点，需要学生熟练掌握相关知识，并进行综合应用分析。

2．如图所示的电路，电源电压恒为4.5 V，电流表的量程为0～0.6 A，电压表的量程为0～3 V，定值电阻R＝5 Ω，滑动变阻器的最大阻值为50 Ω．闭合开关S，移动滑片P的过程中，下列说法正确的是( )A ．电压表的示数变化范围是0~3VB ．电压表与电流表示数的比值不变C ．滑动变阻器允许的调节范围是2.5～10ΩD ．电流表的示数变化范围是0～0.3 A【答案】C【解析】【分析】由电路图可知，定值电阻R 与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；(1)根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化；(2)根据欧姆定律结合滑动变阻器的阻值确定电压表与电流表的示数比值的变化；(3)当电流表的示数最大时，滑动变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，再根据串联电路的电阻特点和欧姆定律求出滑动变阻器接入电路中的最小阻值和两端的最小电压；当电压表的示数最大时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R 两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出滑动变阻器接入电路中的电阻，然后得出答案．【详解】由电路图可知，定值电阻R 与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；B ．由U R I=可知，电压表与电流表的示数比值等于滑动变阻器接入电路中电阻，则滑片移动时，滑动变阻器接入电路中的电阻发生变化，电压表与电流表的示数比值变化，故B 错误；ACD ．当电流表的示数max I =0.6A 时，滑动变阻器接入电路中的电阻最小，定值电阻的功率最大，此时电路中的总电阻：max 4.5V 7.5Ω0.6AU R I ===总， 因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小阻值：min 7.5Ω5Ω 2.5ΩR R R =-=-=滑总，此时电压表的示数：min max min 0.6A 2.5Ω 1.5VU I R==⨯=滑；当电压表的示数maxU=3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以R两端的电压：R max 4.5V3V 1.5VU U U=-=-=，因串联电路中各处的电流相等，所以电路中的电流：R min 1.5V0.3A5ΩUIR===，滑动变阻器接入电路中的最大阻值：maxmaxmin3V10Ω0.3AURI===滑，故电压表的变化范围是1.5~3V，电流表的变化范围是0.3∼0.6A，滑动变阻器的阻值变化范围为2.5∼10Ω，故AD错误、C正确．【点睛】本题为动态电路中有关求解最值、范围的经典题，要求学生熟练掌握欧姆定律在串、并联电路中的应用．3．在图示的电路中，电源电压保持不变。

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据P UI=，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；B．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

故选D。

3．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】AB．当灯泡的电压最大时，即L 2.5VU=，此时电路中的电流大小为LLL1.25W0.5A2.5VPIU===这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V-2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V 4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ；由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V 0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯= C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

故选D。

3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】U ，此时电路中的电流大小为AB．当灯泡的电压最大时，即L 2.5VL LL 1.25W0.5A2.5VPIU===这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L- 4.5V-2.5V 2.0VU U U===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为RR2.0V4Ω0.5AURI===这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A；由题意可知，滑动变阻器两端的电压最大只能是3V，此时灯泡的电压是1.5V，电路中的电流大小为LLL1.5V0.3A5ΩUI IR====这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为RR3V10Ω0.3AURI===这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A，综上所述，电路中电流变化的范图是0.3A～0.5A，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B错误；C．当灯泡的功率最小时，电路中的电流大小最小，即L0.3AI=，灯泡的最小功率是()22L L L0.3A5Ω0.45WP I R==⨯=C正确；D．该电路的电流最大时，根据P UI=，电路中的功率最大，大小为4.5V0.5A 2.25WP UI==⨯=D错误。

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．如图所示的电路中，电源电压恒定，0R为定值电阻，闭合开关后，在移动滑动变阻器滑片过程中，下列图像中不正确的是( )A．电压表示数随电流表示数变化图像B ．电流表示数随变阻器变化图像C ．变阻器的功率和定值电阻的功率的比值Q 随变阻器电阻R 的变化图像D ．电流表示数变化量△I 随电压表示数变化量△U 的变化图像【答案】B 【解析】 【详解】A ．从图中可以看到，定值电阻R 和滑动变阻器串联接在电路中，在移动滑动变阻器滑片过程中，设电流表的示数是I ，电压表的示数是U ，电源电压的大小是U 电，由题意可以得到U UR I I=+电 化简可得到-U IR U =+电I 和U 电大小不变，可知电压U 与I 是一次函数关系，A 正确，不合题意；B ．设电流表的示数是I ，滑动变阻器的电阻大小是R ，电源电压的大小是U 电，由欧姆定律可以得到0U R R I=+电变换可得01I U R R =⋅+电从这条式子可以看到，随着滑动变阻器的电阻R 的增大，电流表的示数变小，电流减小得越来越慢，这个图像不对，B 错误，符合题意；C ．由题意可知，变阻器的功率是2R P I R =，定值电阻的功率是02R 0P I R =，那么变阻器的功率和定值电阻的功率的比值是02R 2R 001P I R Q R P I R R ===⋅从这条式子可以看到，Q 与 R 成正比，那么它的关系图像是一条过原点的直线，C 正确，不合题意；D ．设滑动变阻器接入电路中的阻值在变小，从A R 变小到B R ，那么电流表示数变化量是00-B AU UI R R R R ∆=++同样可以知道电压表示数变化量是00-A B A BU UU R R R R R R ∆=⋅⋅++00000-1-B A A B A BU UR R R R I U U U R R R R R R R ++∆==∆⋅⋅++即1I U R ∆=⋅∆ 从这条式子可以知道，电流表示数变化量△I 随电压表示数变化量△U 的变化图像是一条过原点的直线，D 正确，不合题意。

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

关于这两种接法，下列说法中正确的是（）A．甲图适合测量阻值较大的电阻，误差会减小B．乙图适合测量阻值较大的电阻，误差会减小C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【分析】【详解】A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A正确；B．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B错误；C．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U URR R+=>甲即测量值与真实值相比偏大，故C错误；D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU URI I I=<+乙即测量值与真实值相比偏小，故D错误。

一、初中物理欧姆定律的实际应用问题1．如图所示的电路中，电源电压不变，闭合开关S，滑片P从A点向右移动的过程中，下列说法正确的是（）A．电压表V示数变大，电流表A1示数不变B．电流表A1示数变大，电流表A2示数不变C．电压表V示数与电流表A1示数的乘积不变D．电压表V示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】A．由电路图可知，R0与R1并联，电流表A1测R0支路的电流，电流表A2测R1支路的电流，电流表A测干路电流，电压表测电源两端的电压。

滑片P从A点向右移动的过程中，因并联电路中各支路独立工作、互不影响，所以，通过R0的电流不变，电流表A1示数不变，电源电压不变，所以电压表V的示数不变，故A错误；B．电源电压不变，通过R0的电流不变，电流表A1的示数不变，滑动变阻器接入电路中的电阻变大，由UIR可知，通过R1的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小，故B错误；CD．电压表V的示数不变，电流表A1的示数不变，故电压表V示数与电流表A1示数的乘积不变、电压表V示数与电流表A1示数的比值不变，故C正确、D错误。

故选C。

2．如图，电源电压恒定，电阻R1＝10Ω，R2＝15Ω，R阻值一定但未知。

当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V。

若掷向b（同时与a断开），电压表示数可能为（）A．3.0V B．2.5V C．2.2V D．1.5V【解析】【分析】【详解】由图S 接b 时，R 2与R 串联，由欧姆定律知，此时电压表测R 2两端电压为215Ω15ΩU I R R U ''==⨯+--------------① S 接a 时，R 1与R 串联，此时电压表测R 1两端电压，示数为2V ，则有 12V 10Ω10ΩIR R U ==⨯+------------② ①÷②可得()()310Ω2V 215ΩR U R '+=+ 所以103V 15R U R '+=⨯+ 因为 10115R R +<+ 所以3V U '<R 1、R 2分别与R 串联，R 2＞R 1，根据串联电路的分压原是可知，R 与R 2串联时比R 1与R 串联时分压多，即S 接b 时电压表示数大于2V ；综上可知2V 3V U '<<故选BC 。

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。

闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A．此时灯泡的电阻为8ΩB．此时灯泡和滑动变阻器的阻值之比为8∶7C．该电路能探究串联电路电流的特点D．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

【详解】 A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。

D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。

故选D 。

3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．2．在如图所示的电路中，电源电压U保持不变，R1，R2，R3为定值电阻．移动滑动变阻器的滑片，使电压表V1，V2的示数分别增大△U1，△U2，在这个过程中（）A．△U2 △U1B．通过电阻R1的电流增加△U1／R1C．通过电阻R2的电流减小△U２／R３D．电阻 R3两端的电压增大△U2【答案】ABC【解析】【分析】【详解】A．根据串联电路电压的规律有：U=U1+U R2+△U R3，即原来：U 1=U -（U R2+△U R3）-----①，移动滑片后，U 1′=U -（U R2′+△U R3′）----②②-①得：U 1′-U 1=（U R2+△U R3）-（U R2′+△U R3′）=（U R2-U R2′）+（△U R3-△U R3′）=△U R2+△U R3， 即：△U 1=△U R2+△U R3---③，根据串联电路各部分电压之和不变，故：△U 2=△U R3----④，由③④得：△U 2＜△U 1故A 正确；B ．由欧姆定律，原来通过R 1的电流：I 1=11U R ------⑤ 移动滑片后：I 1′='11U R -----⑥⑥-⑤得：I 1′-I 1='11U R -11U R ='111U U R ；故通过电阻R 1的电流增加△I 1=11U R ，故B 正确；CD ．由串联电路电压的规律，R 3两端电压减小△U 2，故D 错误；类似B 选项，故通过R 3两的电流减小23U R ，由串联电路的规律，流经R 2、R 3的电流相等，故通过电阻R 2的电流减小23U R ，故C 正确．3．如图，电源电压不变，电路元件及导线均完好，R 1、R 2为定值电阻，R 为滑动变阻器。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．在图所示的电路中，电源电压U保持不变。

现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。

其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B【解析】【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=UR可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A 1示数与A 2示数的比值1211222212111U I I I R R I U I I I R R +==+=+=+，将滑动变阻器滑片向右移，接入电路中的电阻变大，即R 2的阻值变大，R 1的阻值不变，21R R 变大，2I I 变大，电流表A 1示数与A 2示数的比值变大，②可行，故选B 。

3．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）A ．电源电压为 4VB ．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C 【解析】 【详解】由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由UI R=可得，电源的电压1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V=20Ω0.2AU R I == 故D 错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误； 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。
