培优欧姆定律的计算辅导专题训练

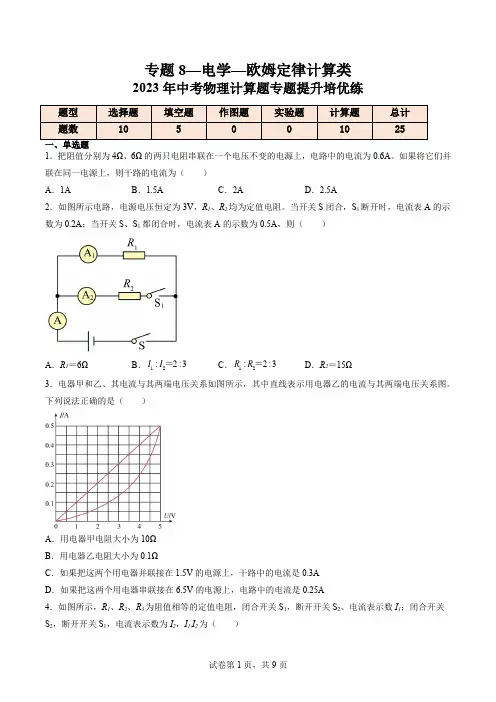

专题8—电学—欧姆定律计算类2023年中考物理计算题专题提升培优练题型选择题填空题作图题实验题计算题总计题数10 5 0 0 10 251．把阻值分别为4Ω、6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为0.6A。

如果将它们并联在同一电源上，则干路的电流为（）A．1A B．1.5A C．2A D．2.5A2．如图所示电路，电源电压恒定为3V，R1、R2均为定值电阻。

当开关S闭合，S1断开时，电流表A的示数为0.2A；当开关S、S1都闭合时，电流表A的示数为0.5A，则（）A．R1＝6ΩB．1223I I＝::C．1223R R＝::D．R2＝15Ω3．电器甲和乙、其电流与其两端电压关系如图所示，其中直线表示用电器乙的电流与其两端电压关系图。

下列说法正确的是（）A．用电器甲电阻大小为10ΩB．用电器乙电阻大小为0.1ΩC．如果把这两个用电器并联接在1.5V的电源上，干路中的电流是0.3AD．如果把这两个用电器串联接在6.5V的电源上，电路中的电流是0.25A4．如图所示，R1、R2、R3为阻值相等的定值电阻，闭合开关S1，断开开关S2、电流表示数I1；闭合开关S2，断开开关S1，电流表示数为I2，I1∶I2为（）A．2∶1B．3∶1C．1∶3D．1∶25．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为3V的电源两端，下列说法不正确的是（）A．甲和乙的电阻之比为2:1B．甲和乙的电压之比为1:1C．甲和乙的电流之比为2:1D．乙在1min消耗的电能为54J压为3V的电源两端，甲乙两端的电压之比为1:1，电阻之比为1:2，故通过甲乙两个电6．如图所示，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙=4∶3，断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲∶I乙是（）A．3∶1B．1∶3C．3∶4D．4∶37．“寻梦”小组的同学们设计了一台智能体重秤，其电路结构图如图甲所示，电源电压为6V保持不变，定值电阻R0=200Ω，秤盘（质量不计）下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图像如图乙所示。

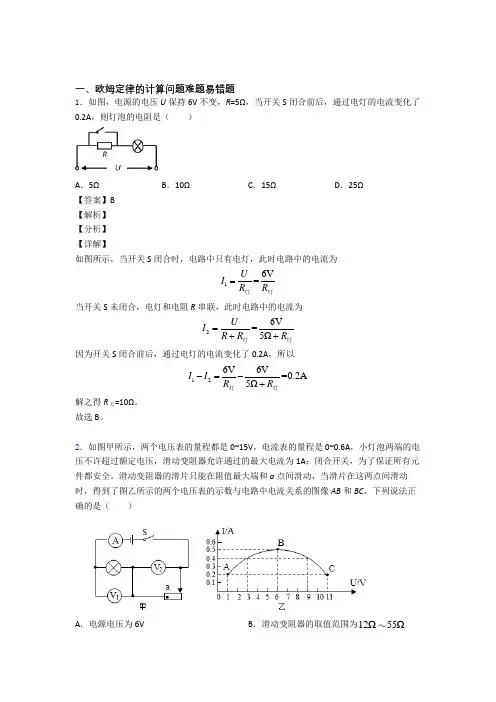

一、欧姆定律的计算问题难题易错题1．如图，电源的电压U 保持6V 不变，R =5Ω，当开关S 闭合前后，通过电灯的电流变化了0.2A ，则灯泡的电阻是（ ）A ．5ΩB ．10ΩC ．15ΩD ．25Ω【答案】B 【解析】 【分析】 【详解】如图所示，当开关S 闭合时，电路中只有电灯，此时电路中的电流为16V =U I R R =灯灯当开关S 未闭合，电灯和电阻R 串联，此时电路中的电流为26V=5ΩU I R R R =++灯灯因为开关S 闭合前后，通过电灯的电流变化了0.2A ，所以126V 6V=0.2A 5ΩI I R R -=-+灯灯解之得R 灯=10Ω。

故选B 。

2．如图甲所示，两个电压表的量程都是0~15V ，电流表的量程是0~0.6A ，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为1A ；闭合开关，为了保证所有元件都安全。

滑动变阻器的滑片只能在阻值最大端和a 点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图像AB 和BC ，下列说法正确的是（ ）A ．电源电压为6VB ．滑动变阻器的取值范围为12Ω55ΩC ．该电路功率范围为2.4W 6WD ．小灯泡正常发光时的电流为0.6A【答案】BC 【解析】 【详解】由电路图可知，灯泡与滑动变阻器串联，电压表V 1测灯泡两端的电压，电压表V 2测变阻器两端的电压，电流表测电路中的电流；当滑片位于a 点时，电路中的电流最大，由小灯泡两端的电压不许超过额定电压可知，此时灯泡正常发光，由图乙可知，此时电路中的电流I =0.5A ，故D 错误；灯泡两端的电压U L =6V ，变阻器两端的电压6V a U =，因串联电路中总电压等于各分电压之和，所以，电源的电压L 6V+6V=12V a U U U =+=由UI R=可得，滑动变阻器接入电路中的最小阻值 6V =12Ω0.5Aa a U R I ==电路的最大功率12V 0.5A 6W P UI ==⨯=大当滑片位于右端时，变阻器接入电路中电阻最大，电路中的电流最小，电路的功率最小，由图乙可知，电路的最小电流I′=0.2A ，变阻器两端的电压11V U =右，滑动变阻器接入电路中的最大阻值11V =55Ω0.2AU R I =='大右 则滑动变阻器的取值范围为12Ω～55Ω，电路的最小功率12V 0.2A 2.4W P UI ==⨯=小小则该电路功率范围为2.4W ～6W 。

一、欧姆定律的计算问题难题易错题1．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D【解析】【详解】 R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系， 则210.25UU A R R +=……………….① 120.412U U A R R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。

故D 正确为答案．2．如图所示的电路，电源电压恒为4.5 V ，电流表的量程为0～0.6 A ，电压表的量程为0～3 V ，定值电阻R ＝5 Ω，滑动变阻器的最大阻值为50 Ω．闭合开关S ，移动滑片P 的过程中，下列说法正确的是( )A ．电压表的示数变化范围是0~3VB ．电压表与电流表示数的比值不变C ．滑动变阻器允许的调节范围是2.5～10ΩD ．电流表的示数变化范围是0～0.3 A【答案】C【解析】【分析】由电路图可知，定值电阻R 与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表(1)根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化；(2)根据欧姆定律结合滑动变阻器的阻值确定电压表与电流表的示数比值的变化；(3)当电流表的示数最大时，滑动变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，再根据串联电路的电阻特点和欧姆定律求出滑动变阻器接入电路中的最小阻值和两端的最小电压；当电压表的示数最大时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R 两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出滑动变阻器接入电路中的电阻，然后得出答案．【详解】由电路图可知，定值电阻R 与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；B ．由U R I=可知，电压表与电流表的示数比值等于滑动变阻器接入电路中电阻，则滑片移动时，滑动变阻器接入电路中的电阻发生变化，电压表与电流表的示数比值变化，故B 错误；ACD ．当电流表的示数max I =0.6A 时，滑动变阻器接入电路中的电阻最小，定值电阻的功率最大，此时电路中的总电阻：max 4.5V 7.5Ω0.6AU R I ===总， 因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小阻值：min 7.5Ω5Ω 2.5ΩR R R =-=-=滑总，此时电压表的示数：min max min 0.6A 2.5Ω 1.5V U I R ==⨯=滑；当电压表的示数max U =3V 时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以R 两端的电压：R max 4.5V 3V 1.5V U U U =-=-=，因串联电路中各处的电流相等，所以电路中的电流：R min 1.5V 0.3A 5ΩU I R ===， 滑动变阻器接入电路中的最大阻值：max max min 3V 10Ω0.3A U R I ===滑， 故电压表的变化范围是1.5~3V ，电流表的变化范围是0.3∼0.6A ，滑动变阻器的阻值变化范围为2.5∼10Ω，故AD 错误、C 正确．【点睛】本题为动态电路中有关求解最值、范围的经典题，要求学生熟练掌握欧姆定律在串、并联3．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15【答案】D【解析】【分析】【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23U R R =0.3A ，P =0.3U 当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2U R =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。

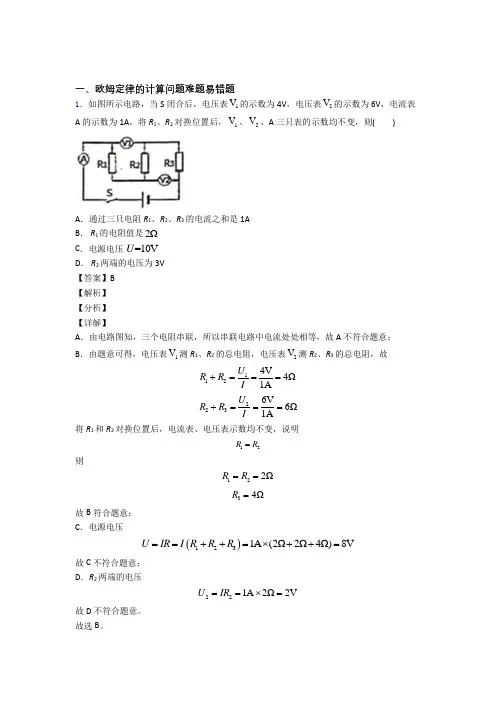

一、欧姆定律的计算问题难题易错题1．如图所示电路，当S 闭合后，电压表1V 的示数为4V ，电压表2V 的示数为6V ，电流表A 的示数为1A ，将R 1、R 2对换位置后，1V 、2V 、A 三只表的示数均不变，则( )A ．通过三只电阻R 1、R 2、R 3的电流之和是1AB ． R 1的电阻值是2ΩC ．电源电压 =10V UD ． R 2两端的电压为3V 【答案】B 【解析】 【分析】 【详解】A ．由电路图知，三个电阻串联，所以串联电路中电流处处相等，故A 不符合题意；B ．由题意可得，电压表1V 测R 1、R 2的总电阻，电压表2V 测R 2、R 3的总电阻，故1124V 4Ω1AU R R I +=== 2236V6Ω1AU R R I +=== 将R 1和R 2对换位置后，电流表、电压表示数均不变，说明12R R =则122ΩR R ==34ΩR =故B 符合题意； C ．电源电压()1231A (2Ω2Ω4Ω)8V U IR I R R R ==++=⨯++=故C 不符合题意； D ．R 2两端的电压221A 2Ω2V U IR ==⨯=故D 不符合题意。

故选B 。

2．已知R 1:R 2=2:3，开关S 由断开到闭合，图中电流表先后示数之比为2:5的电路是（ ）A ．B ．C ．D ．【答案】AD 【解析】 【详解】A ．从图中可以看到，开关S 断开时，电阻R 1和R 2串联在一起，根据欧姆定律可知，电路中的电流大小是'125U UI R R R ==+当开关S 闭合时，只有电阻R 1接入电路中，根据欧姆定律可知，电路中的电流大小是''12U U I R R== 所以电流表先后示数之比是'''::2:552U U I I R R== 选项A 符合题意；B ．从图中可以看到，开关S 断开时，电阻R 1和R 2串联在一起，电路中的电流大小是'125U UI R R R ==+当开关S 闭合时，只有电阻R 2接入电路，电路中的电流大小是''23U U I R R== 所以电流表先后示数之比是'''::3:553U U I I R R== B 项不合题意；C ．从图中可以看到，开关S 断开时，只有电阻R 1接入电路中，电路中的电流大小是'12U U I R R== 当开关S 闭合时，电阻R 1和R 2并联在一起，电路中的总电阻大小是121265R R RR R R ==+总电路中的电流大小是''56U UI R R==总 所以电流表先后示数之比是'''5::3:526U U I I R R== C 项不合题意；D ．从图中可以看到，开关S 断开时，只有电阻R 2接入电路，电路中的电流大小是'23U U I R R== 当开关S 闭合时，电阻R 1和R 2并联在一起，电路中的总电阻大小是65RR =总，电路中的电流大小是''56U U I R R==总 所以电流表先后示数之比是'''5::2:536U U I I R R== 选项D 符合题意3．如图甲所示，两个电压表的量程都是0~15V ，电流表的量程是0~0.6A ，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为1A ；闭合开关，为了保证所有元件都安全。

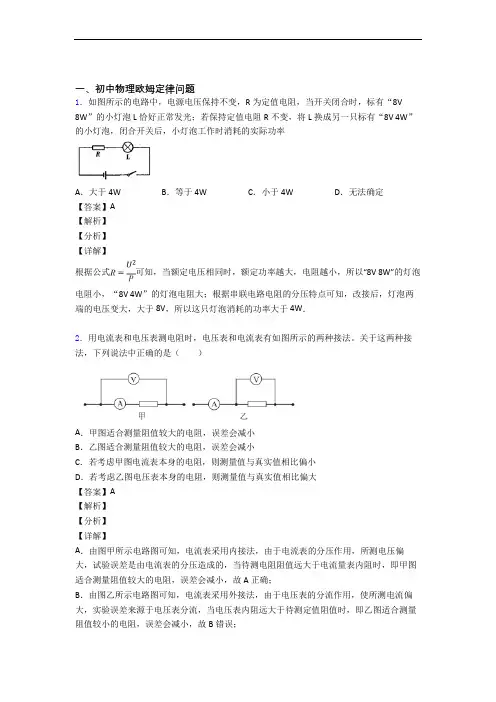

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

关于这两种接法，下列说法中正确的是（）A．甲图适合测量阻值较大的电阻，误差会减小B．乙图适合测量阻值较大的电阻，误差会减小C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【分析】【详解】A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A正确；B．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B错误；C．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U URR R+=>甲即测量值与真实值相比偏大，故C错误；D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU URI I I=<+乙即测量值与真实值相比偏小，故D错误。

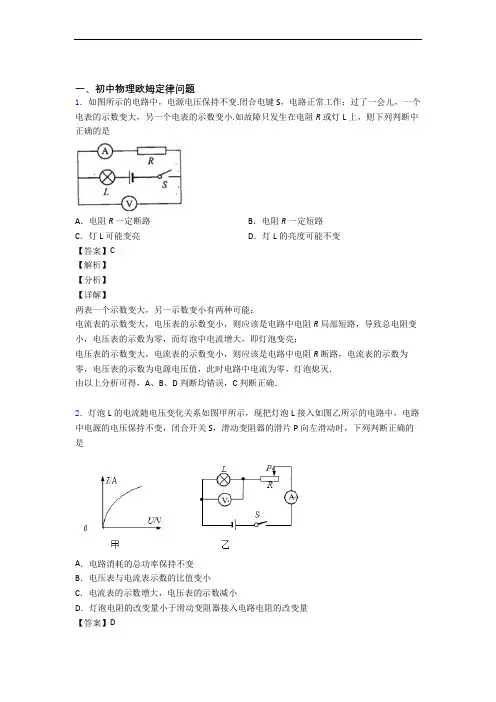

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据P UI=，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；B．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

故选D。

3．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】AB．当灯泡的电压最大时，即L 2.5VU=，此时电路中的电流大小为LLL1.25W0.5A2.5VPIU===这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V-2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V 4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ；由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V 0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯= C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

欧姆定律计算题专题训练1．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为A．2：1 B．1：2 C．3：1 D．1：32. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为A. 1∶5B. 5∶1C. 1∶4D. 4∶13. 如图所示的电路中，电阻R1的阻值为10Ω。

闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为Ω。

4．如图所示，设电源电压保持不变，R0=10Ω。

当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：A．U = 3V，R = 5Ω；B．U = 6V，R=20Ω；C．U = 6V，R = 10Ω；D．U = 3V，R = 15Ω。

5．如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A．当滑片移到a端时，电流表示数为0．2 A B．当滑片移到中点时，电压表示数为2 VC．电压表示数与电流表示数的比值不变D．电压表的示数减少（1题图）（2题图）（3题图）（4题图）（5题图）6．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为Ω7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。

8．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：A．甲的电阻值大于乙的电阻值 B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．如图所示的电路中，电源电压恒定，0R为定值电阻，闭合开关后，在移动滑动变阻器滑片过程中，下列图像中不正确的是( )A．电压表示数随电流表示数变化图像B ．电流表示数随变阻器变化图像C ．变阻器的功率和定值电阻的功率的比值Q 随变阻器电阻R 的变化图像D ．电流表示数变化量△I 随电压表示数变化量△U 的变化图像【答案】B 【解析】 【详解】A ．从图中可以看到，定值电阻R 和滑动变阻器串联接在电路中，在移动滑动变阻器滑片过程中，设电流表的示数是I ，电压表的示数是U ，电源电压的大小是U 电，由题意可以得到U UR I I=+电 化简可得到-U IR U =+电I 和U 电大小不变，可知电压U 与I 是一次函数关系，A 正确，不合题意；B ．设电流表的示数是I ，滑动变阻器的电阻大小是R ，电源电压的大小是U 电，由欧姆定律可以得到0U R R I=+电变换可得01I U R R =⋅+电从这条式子可以看到，随着滑动变阻器的电阻R 的增大，电流表的示数变小，电流减小得越来越慢，这个图像不对，B 错误，符合题意；C ．由题意可知，变阻器的功率是2R P I R =，定值电阻的功率是02R 0P I R =，那么变阻器的功率和定值电阻的功率的比值是02R 2R 001P I R Q R P I R R ===⋅从这条式子可以看到，Q 与 R 成正比，那么它的关系图像是一条过原点的直线，C 正确，不合题意；D ．设滑动变阻器接入电路中的阻值在变小，从A R 变小到B R ，那么电流表示数变化量是00-B AU UI R R R R ∆=++同样可以知道电压表示数变化量是00-A B A BU UU R R R R R R ∆=⋅⋅++00000-1-B A A B A BU UR R R R I U U U R R R R R R R ++∆==∆⋅⋅++即1I U R ∆=⋅∆ 从这条式子可以知道，电流表示数变化量△I 随电压表示数变化量△U 的变化图像是一条过原点的直线，D 正确，不合题意。

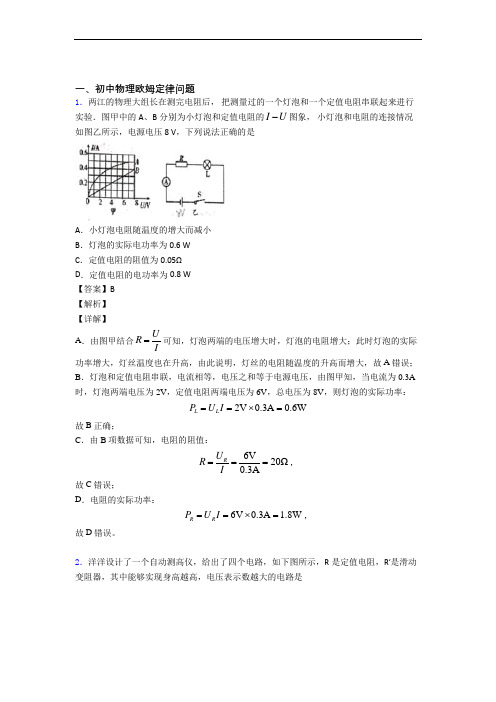

一、初中物理欧姆定律问题1．两江的物理大组长在测完电阻后， 把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象， 小灯泡和电阻的连接情况如图乙所示，电源电压8 V ，下列说法正确的是A ．小灯泡电阻随温度的增大而减小B ．灯泡的实际电功率为0.6 WC ．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W 【答案】B 【解析】 【详解】 A ．由图甲结合UR I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率：6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。

2．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R 是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．3．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是A．B．C ．D ．【答案】C 【解析】 【分析】 【详解】由电路图可知，R 1与R 2串联,电压表测R 1两端的电压，电流表测电路中的电流。

欧姆定律计算题专题练习一、串联电路1．（8分）如图所示，电阻R 1为6Ω，将它与R 2串联后接到8V 的电源上，已知R 2两端的电压是2V ．请求出：（1）流过的电流I 1；（1A ） （2）R 2的阻值；（2Ω）（3）电路的总电阻．（8Ω）2．如图所示，电阻R 1=12Ω。

开关S A 断开时，通过的电流为0.3A ；电键S A 闭合时，电流表的示数为0.5A 。

问：电源电压为多大？电阻R 2的阻值为多大？ （6V ，8Ω）3.如图所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片P 在中点时，电流表读数为0.24A ，电压表读数为7.2V ，求：（1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

（9.6V ，0.192A ，5.76V ）4. 在如图所示的电路中，电源电压为6V 且不变。

电阻R 1的阻值为10Ω，滑动2题图3题图变阻器R2上标有“20Ω2A”字样，两电表均为常用电表。

闭开关S，电流表示数为0.2A。

求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表为2V，则此时滑动变阻器接入的电阻值是多少？(2V,20Ω,20Ω)）5.一个小灯泡，正常工作时电压是3V，电阻是0.5Ω，但是手边只有9V的电源，应该给它串联一个多少欧姆的电阻才能接入电源？（1Ω）二、并联电路6.两个灯泡并联在电路中，电源电压为12V，总电阻为7.5Ω，灯泡L1的电阻为10Ω，求：（1）灯泡L2的电阻（2）灯泡L1和L2中通过的电流（3）干路电流（30Ω,1.2A，0.4A，1.6A）4题图7．（8分）（2007•兰州）如图所示的电路中，R1=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：（1）电阻R2的阻值；（2）电源电压；（3）通过R2的电流．（30Ω,6V,0.2A）8.如图所示电路,当S断开时，电源电压为6V,电流表的示数为1A;S闭合时，电流表的读数为1.5A,求：⑴ R1的阻值；⑵ R2的阻值。

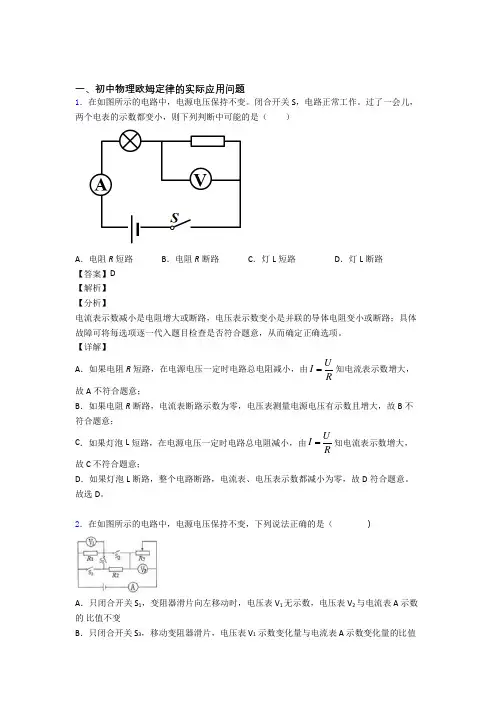

一、初中物理欧姆定律的实际应用问题1．在如图所示的电路中，电源电压保持不变。

闭合开关S，电路正常工作。

过了一会儿，两个电表的示数都变小，则下列判断中可能的是（）A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路【答案】D【解析】【分析】电流表示数减小是电阻增大或断路，电压表示数变小是并联的导体电阻变小或断路；具体故障可将每选项逐一代入题目检查是否符合题意，从而确定正确选项。

【详解】A．如果电阻R短路，在电源电压一定时电路总电阻减小，由UIR=知电流表示数增大，故A不符合题意；B．如果电阻R断路，电流表断路示数为零，电压表测量电源电压有示数且增大，故B不符合题意；C．如果灯泡L短路，在电源电压一定时电路总电阻减小，由UIR=知电流表示数增大，故C不符合题意；D．如果灯泡L断路，整个电路断路，电流表、电压表示数都减小为零，故D符合题意。

故选D。

2．在如图所示的电路中，电源电压保持不变，下列说法正确的是（）A．只闭合开关 S1，变阻器滑片向左移动时，电压表 V1 无示数，电压表 V2 与电流表 A 示数的比值不变B．只闭合开关 S3，移动变阻器滑片，电压表 V1示数变化量与电流表 A 示数变化量的比值不 变C ．只闭合开关 S 2，移动变阻器滑片，电压表 V 1 示数的变化量等于电压表 V 2 的示数的变化量D ．若不考虑电表量程等元件安全问题，当闭合开关 S 1、S 3，变阻器滑片置于最左端时，R 1 消耗的功率最大【答案】BD【解析】只闭合开关 S 1 ，R 1 和V 1 没有接入电路，电压表V 1 无示数；R 2 、R 3串联，电压表V 2 测变阻器R 3 的电压，电流表测电路中的电流；由欧姆定律可知，电压表V 2 与电流表A 示数的比值即为变阻器连入电路中的电阻大小，故当滑片向左移动时，该比值变小，A 错误； 只闭合开关S 3 ，R 1 、R 3 串联，电压表V 1 测R 1 的电压，电流表测电路中的电流，由I=U/R 可得，前后两次电阻R 1 的大小：R 1 =U 1/I 1=U 2/I 2，由合分比定理可得R 1 =U 1−U 2/I 1−I 2，即电压表V 1 示数变化量与电流表A 示数变化量的比值不变，B 正确；只闭合开关 S 2 ，R 1 、R 2 、R 3 串联，电压表V 1 测R 1 的电压，电压表V 2 测R 3 的电压；根据串联电路电压的规律，移动变阻器滑片，R 3 的电压变化量等于R 1 、R 2 的电压变化量之和，即电压表 V 1 示数的变化量小于电压表V 2 的示数的变化量，故C 错误；若不考虑电表量程等元件安全问题，当闭合开关 S 1 、S 3 ，变阻器滑片置于最左端时，变阻器连入电路中的电阻为0，此时R 1 与R 2 并联，R 1 的电压等于电源电压最大，根据P=UI=U 2/R 可知，R 1 消耗的功率最大，故D 正确，故选BD ．3．小灯泡L 的额定电压为3V ，它的I —U 图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P 移至B 端。

一、欧姆定律的计算问题难题易错题1．两灯L 1和L 2规格分別为“6V ，3W ”和“3V ，3W ”，忽略灯丝电阻变化，则下列说法正确的是（ ）A ．两灯L 1和L 2灯丝电阻之比为2：1B ．两灯串联，电路两端允许加的最大电压为9VC ．两灯并联，当一盏灯正常发光时，通过另一盏灯的电流为1.0AD ．两灯并联在3V 电压下，灯L 1和L 2消耗的实际功率之比为1：4 【答案】D 【解析】 【分析】 【详解】A ．根据2U P R=可知，两灯L 1和L 2灯丝电阻之比是()()22221212126V 3V :::4:13W 3W U UR R P P === 两灯L 1和L 2灯丝电阻之比是4:1，A 错误；B ．两灯串联，假设电路两端允许加的最大电压为9V ，根据上述可知，灯L 1的电压是149V 7.2V 5U =⨯=灯L 2的电压是219V 1.8V 5U =⨯=灯L 1的电压已经超过其自身的额定电压，这样不符合安全要求，所以两灯串联，电路两端允许加的最大电压不能是9V ，B 错误；C ．两灯并联，当一盏灯正常发光时，假设是灯L 1正常发光，那么电源电压是6V ，灯L 2的电压是6V ，这已经超过灯L 2的额定电压，灯L 2会被烧坏；假设是灯L 2正常发光，那么电源电压是3V ，灯L 1的电压是3V ，由题意可知，灯L 1的电阻大小是()216V 12Ω3WR == 那么流过灯L 1的电流大小是13V0.25A 12ΩI == C 错误；D ．根据2U P R=可知，两灯并联在3V 电压下，灯L 1和L 2消耗的实际功率之比是2212121211:::1:4U U P P R R R R === 实际功率之比为1：4；D 正确。

故选D 。

2．学校的科技小组设计了一种自动计数器，可以自动记录跳绳的次数，其简化电路如图甲所示。

其中R 1是光敏元件，每当绳子挡住了射向R 1的红外线时，R 1的电阻会变大，这时自动计数器会计数一次。

一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压保持6V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻的规格为“10Ω0.5A”，滑动变阻器的规格为“20Ω 1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）A．电阻R1消耗功率允许的变化范围为0.4W~0.9WB．电流表示数允许的变化范围为0.2A~0.5AC．电路消耗总功率允许的变化范围为l.2W~3WD．变阻器R2接入电路的阻值允许变化范围为2Ω~10Ω【答案】D【解析】【分析】滑动变阻器R2与定值电阻R1串联，电压表测滑动变阻器两端的电压，电流表测电路中电流；根据串联电路的分压原理（电阻越大，电阻两端的电压越高），当电压表的示数最大时，变阻器接入电路的电阻最大；当电流表的示数达到最大值时，变阻器接入电路的电阻最小；根据欧姆定律的应用可分别求出电路中的总电阻和滑动变阻器接入电路中的电阻值，同时可以确定电压表示数、电流表示数以及电路中总功率的变化。

【详解】由图知，R2与定值电阻R1串联，电压表测滑动变阻器两端的电压，电流表测电路中电流；AB．由题意知，当电压表的最大测量值为3V时，由串联电路特点知，此时定值电阻R1两端的电压U1=3V，由欧姆定律可得此时电路中的电流：1 2113V0.3A 10ΩUI I IR=====，因此电路中的最小电流为0.3A，故B错误；电阻R1消耗功率最小功率：1min13V0.3A0.9WP U I==⨯=，故A错误；C．电路消耗的最小功率：min 6V0.3A 1.8WP UI==⨯=；故C错误；D．此时滑动变阻器接入电路中的电阻最大：2max 2max3V10Ω0.3AURI===；当电路中的电流最大为0.5A 时，滑动变阻器接入电路中的电阻最小，由欧姆定律可知此时电路中的总电阻最小：min max 6V12Ω0.5AU R I ===总， 滑动变阻器接入电路中的电阻最小： min 1min 12Ω10Ω2ΩR R R =-=-=2总，则变阻器R 2接入电路的阻值允许变化范围为2Ω~10Ω，故D 正确。

一、欧姆定律的计算问题难题易错题1．如图的电路图，电源电压恒为30V，定值电阻R2=40Ω，R3=30Ω，滑动变阻器R1的规格为“80Ω 1A”，电流表A1的量程为0-3A，电流表A2的量程为0-0.6A，电压表的量程为0-15V，下列说法不正确的是A．只闭合开关S，R1和R3串联，将滑片P从a端滑至中点,电路中电流变大B．只闭合开关S、S3，调节滑片P的位置并保证电路安全，则R1两端电压的范围是12V~15VC．只闭合开关S、S1、S2，调节滑片P的位置并保证电路安全，则R1接入电路的阻值范围是30Ω~80ΩD．只闭合开关S、S1、S2，调节滑片P在R1的a端，此时电流表A1的示数为1.125A【答案】C【解析】【分析】【详解】A．只闭合开关S，R1和R3串联，将滑片P从a端滑至中点，变阻器连入电路的电阻变小，总电阻变小，由I=UR可知电路中电流变大，故A正确，不符合题意；B．只闭合开关S、S3，R1和R3串联，电压表测量R1两端的电压，电流表A1和A2测量电路中的电流，电流表A1的量程为0-3A，电流表A2的量程为0-0.6A，滑动变阻器R1的规格为“80Ω1A”，由串联电路电流的规律可知通过电路的最大电流为0.6A，R3两端的电压U3=IR3=0.6A×30Ω=18V，R1两端的最小电压U1最小=U- U3=30V-18V=12V，电压表的量程为0-15V，电压表的示数最大值为15V，R1两端的电压为U1=30V-15V=15V，变阻器两端的电压和R1两端的电压相等，由串联分压可知，变阻器连入电路的阻值等于R1的阻值为30Ω，滑动变阻器R1的规格为“80Ω1A”，变阻器连入电路的阻值小于最大阻值，所以电压表的最大示数是15V，R1两端电压的范围是12V~15V，故B正确，不符合题意；C．只闭合开关S、S1、S2，R3被短路，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过变阻器的电流，并联电路中各个支路的电压相等，通过R2的电流I2=230V 40ΩUR==0.75A，电流表A2的量程为0-0.6A，如果通过变阻器的最大电流为0.6A，总电流为0.75A+0.6A=1.35A＜3A，所以通过变阻器的最大电流为0.6A，并联电路中各个支路的电压相等，R1接入电路的最小值R1最小=130V =0.6AUI最大=50Ω，滑动变阻器R1的规格为“80Ω1A”，R1最大阻值是80Ω，R1接入电路的阻值范围是50Ω~80Ω，故C错误，符合题意；D．只闭合开关S、S1、S2，R3被短路，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过变阻器的电流，滑片P在R1的a端，变阻器连入电路的阻值最大，电流表A1的示数I1=1230V30V+80Ω40ΩU UR R+==0.375A+0.75A=1.125A，故D正确，不符合题意．2．如图所示，电源电压保持不变，R1、R2为定值电阻，R2的阻值为10Ω．当开关S1闭合，S2断开，滑动变阻器R的滑片从a移至b处时，电压表先后的示数之比为4:3，电流表先后的示数之比为2:3.当开关S2闭合，S1断开，滑动变阻器R的滑片在a处时，电流表的示数为0.3A，滑动变阻器的滑片在b处时，电流表示数为0.5A．滑片在a处时，滑动变阻器的阻值为R a，滑片在b处时，滑动变阻器的阻值为R b．则以下说法正确的是（）A．R b=30ΩB．电源电压为12VC．R1:R2=2:1 D．该电路能达到的最大电流为1.6A【答案】C【解析】【分析】【详解】ABC．当开关S1闭合，S2断开，R1和R串联，电压表测R两端的电压，滑动变阻器R的滑片从a移至b处时，电压表先后的示数之比为4:3，即：a 1ab 1bR U R R R U R R ⨯+⨯+=43; 即：a 1b b 1a R R R R R R +⨯+=43①； 电流表先后的示数之比为2:3，即：1a 1bUR R U R R ++=23， 即：1b 1a R R R R ++=23②； 联立①②可得：R a =2R b ;当开关S 2闭合，S 1断开，R 2和R 串联，滑动变阻器R 的滑片在a 处时，电流表的示数为0.3A ，即：I 1=2a U R R +=b10Ω2U R +=0.3A ③ 滑动变阻器的滑片在b 处时，电流表示数为0.5A ，即： I 2=1b U R R +=b10ΩU R +=0.5A ④， 联立③④解得：U =15V ，R b =20Ω; 则：R a =2R b =40Ω ⑤；把⑤代入②解得：R 1=20Ω;则：R 1:R 2=20Ω：10Ω=2:1；故AB 错误，C 正确；D ．当S 1、S 2同时闭合，R 阻值为0时，该电路电流最大，最大电流为：I =1U R +2U R =15V 20Ω+15V 10Ω=2.25A; 故D 错误．3．如图，电源电压为12V ，滑动变阻器的规格为“50Ω 2A ”，L 1和L 2分别标有“6V 3W ”和“6V 9W ”的字样。

一、欧姆定律的计算问题难题易错题1．图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。

闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U-I关系图象正确的是（）A．B．C．D．【答案】B【解析】【详解】由图知，变阻器R2与R1串联，电压表测的是R2两端的电压，电流表测的是整个电路的电流，根据欧姆定律UIR=和串联电路的电压特点12U U U=+可得12RU U IR=-U、R定值，则U与I的关系为一次函数，一次函数图为直线，且电流越大，滑动变阻器两端的电压越小，所以图像B反应了上述关系。

故选B。

2．如图甲所示，两个电压表的量程都是0~15V，电流表的量程是0~0.6A，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为1A；闭合开关，为了保证所有元件都安全。

滑动变阻器的滑片只能在阻值最大端和a点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图像AB和BC，下列说法正确的是（）A ．电源电压为6VB ．滑动变阻器的取值范围为12Ω55ΩC ．该电路功率范围为2.4W 6WD ．小灯泡正常发光时的电流为0.6A【答案】BC 【解析】 【详解】由电路图可知，灯泡与滑动变阻器串联，电压表V 1测灯泡两端的电压，电压表V 2测变阻器两端的电压，电流表测电路中的电流；当滑片位于a 点时，电路中的电流最大，由小灯泡两端的电压不许超过额定电压可知，此时灯泡正常发光，由图乙可知，此时电路中的电流I =0.5A ，故D 错误；灯泡两端的电压U L =6V ，变阻器两端的电压6V a U =，因串联电路中总电压等于各分电压之和，所以，电源的电压L 6V+6V=12V a U U U =+=由UI R=可得，滑动变阻器接入电路中的最小阻值 6V =12Ω0.5Aa a U R I ==电路的最大功率12V 0.5A 6W P UI ==⨯=大当滑片位于右端时，变阻器接入电路中电阻最大，电路中的电流最小，电路的功率最小，由图乙可知，电路的最小电流I′=0.2A ，变阻器两端的电压11V U =右，滑动变阻器接入电路中的最大阻值11V =55Ω0.2AU R I =='大右 则滑动变阻器的取值范围为12Ω～55Ω，电路的最小功率12V 0.2A 2.4W P UI ==⨯=小小则该电路功率范围为2.4W ～6W 。

一、欧姆定律的计算问题难题易错题1．如右图甲所示电路，电源电压保持不变。

闭合开关S ，当滑动变阻器的滑片P 从右端滑到左端的过程中，R 1、R 2的I-U 关系图象如图乙所示。

则下列判断不正确的是A ．电源电压为18VB ．R 1的阻值是20ΩC ．滑动变阻器R 2的最大阻值为30ΩD ．图线A 与图线B 相交处电流是0.45A 【答案】C 【解析】 【详解】如图甲所示，闭合开关，R 1与R 2串联，V 1测R 1两端的电压，V 2测R 2两端的电压，当滑动变阻器的滑片P 从右端滑到左端，R 2的阻值减小，通过的电路电流增大，根据U=IR 可知V 1的示数变大，根据串联分压的特点V 2的示数减小，结合图乙可得：A 是R 2的I-U 关系图象，B 是R 1的I-U 关系图象。

A ．当滑动变阻器的滑片在最左端时，没有接入电路，只有R 1的简单电路，电路电流最大为I 大=0.9A ，此时V 1的示数即为电源电压U=U 1=18V ，故A 项正确，不符合题意；B ．R 1是定值电阻，当通过R 1的电流I 大=0.9A 时，R 1两端的电压U=U 1=18V ，根据U I R=得R 1的阻值是：1118V 20Ω0.9AU R I ===大， 故B 项正确，不符合题意；C ．当滑动变阻器的滑片在最右端时，R 1与R 2串联，R 2的阻值最大，电路电流最小，由图乙可知I 小=0.2A ，此时V 2的示数，即R 2两端的电压U 2=14V ，根据UI R=得R 2的最大阻值是：2214V70Ω0.2AU R I ===小， 故C 项错误，符合题意；D ．图线A 与图线B 相交处，此时R 2接入的阻值2120ΩR R '==，则电路电流为：1218V0.45A 20Ω20ΩU I R R '===+'+，故D 项正确，不符合题意。

2．如图甲是某生产流水线上的产品输送及计数装置示意图。

其中S 为激光源，1R 为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），2R 为定值电阻，a 、b 间接电压表，电压表示数如下，水平传送带匀速前进，每当传送带上的产品通过S 与1R 之间时，射向光敏电阻的光线会被产品挡住。

一、欧姆定律的计算问题难题易错题1．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—1R图像，如图乙，由图可知（）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2【答案】A【解析】【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。

【详解】AB．由I—1R图象可得，当导体中电流为0.2A时，其对应的电阻为10Ω，该实验利用控制变量法，需控制定值电阻两端电压不变0.2A10Ω2VU IR==⨯=故A符合题意，B不符合题意；C．滑片右移时，R'电阻增大，由串联电路的分压原理可知，R'两端电压增大，而电源总电压保持不变，所以R两端电压减小，即电压表示数减小，故C不符合题意；D．电流分别为0.25A和0.5A时，通过R的电流之比为1 20.25A1 0.5A2II==实验中，需保持R两端电压不变，则由欧姆定律可得112 2121 2UI R RUI RR===由上式可得 1221R R = 故D 不符合题意。

故选A 。

2．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15【答案】D【解析】【分析】【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23U R R +=0.3A ，P =0.3U 当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2U R =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压不变，当开关S闭合时，电流表的示数为0.8A．开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13：5 B．3：5 C．5：3 D．5：13【答案】C【解析】【分析】【详解】开关S断开时电路为R1的简单电路，当开关S闭合时两电阻并联，电流表测干路电流；∵并联电路中各支路独立工作、互不影响，∴开关S断开后，通过R1的电流不变，改变的电流是通过R2的电流即I2＝0.5A，∵并联电路中干路电流等于各支路电流之和，∴通过R1的电流：120.8A-0.5A=0.3AI I I==-，∵并联电路中各支路两端的电压相等，∴根据欧姆定律可得：112 2120.5A5 0.3A 3UR I IUR II====。

故选C。

2．已知R1:R2=2:3，开关S由断开到闭合，图中电流表先后示数之比为2:5的电路是（）A．B．C ．D ．【答案】AD 【解析】 【详解】A ．从图中可以看到，开关S 断开时，电阻R 1和R 2串联在一起，根据欧姆定律可知，电路中的电流大小是'125U UI R R R ==+当开关S 闭合时，只有电阻R 1接入电路中，根据欧姆定律可知，电路中的电流大小是''12U U I R R== 所以电流表先后示数之比是'''::2:552U U I I R R== 选项A 符合题意；B ．从图中可以看到，开关S 断开时，电阻R 1和R 2串联在一起，电路中的电流大小是'125U UI R R R==+当开关S 闭合时，只有电阻R 2接入电路，电路中的电流大小是''23U U I R R== 所以电流表先后示数之比是'''::3:553U U I I R R== B 项不合题意；C ．从图中可以看到，开关S 断开时，只有电阻R 1接入电路中，电路中的电流大小是'12U U I R R== 当开关S 闭合时，电阻R 1和R 2并联在一起，电路中的总电阻大小是121265R R RR R R ==+总电路中的电流大小是''56U U I R R==总 所以电流表先后示数之比是'''5::3:526U U I I R R== C 项不合题意；D ．从图中可以看到，开关S 断开时，只有电阻R 2接入电路，电路中的电流大小是'23U U I R R== 当开关S 闭合时，电阻R 1和R 2并联在一起，电路中的总电阻大小是65RR =总，电路中的电流大小是''56U U I R R==总 所以电流表先后示数之比是'''5::2:536U U I I R R== 选项D 符合题意3．如图，R 1为定值电阻，滑动变阻器R 2的最大阻值为20Ω，电源电压保持不变。
