气动球阀的详细介绍精选 课件

  • 格式：ppt
  • 大小：6.76 MB
  • 文档页数：30

下载文档原格式

  / 30

合集下载

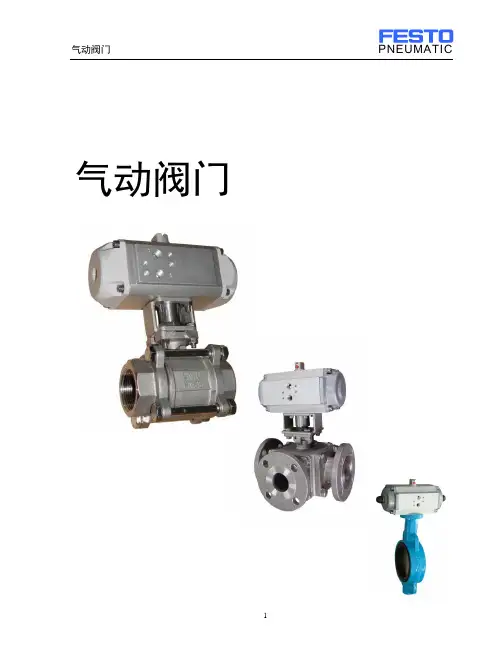

气动阀门工作原理图解说明

气动阀门工作原理图解说明

气动阀门工作原理图解说明
气动阀门的工作原理如下：
1. 气源: 气动阀门的工作原理主要依赖于气源。

气源通常是一个气缸，里面储存着压缩空气或其他气体。

2. 控制器: 控制器用来控制气源的供应和关闭。

它可以是手动操作的开关，也可以是自动控制器，如电磁阀。

3. 气缸: 气缸是气动阀门的核心部件。

它通常由一个活塞和一个活塞杆组成。

当气源供气时，气缸内的压缩空气推动活塞移动。

4. 阀门: 阀门连接在气缸的出口处。

它可以是旋转阀，也可以是直线阀。

当气源供气时，阀门打开，允许流体通过。

当气源关闭时，阀门关闭，阻止流体通过。

5. 动力传动: 气缸的活塞杆通过动力传动装置连接到阀门，将气源的动力传递给阀门，以实现开启或关闭阀门。

通过控制器和气源的供应，可以实现对气动阀门的控制。

当控制器将气源供气时，气体流经阀门，并允许流体通过。

当控制器关闭气源时，阀门关闭，阻止流体通过。

这种工作原理使得气动阀门在自动化系统中得以广泛应用，可以用于控制流体介质的流量、压力和方向。

气动阀结构与维护及应用PPT课件

气动阀结构与维护及应用PPT课件

二、气动阀的种类
1.5 气动碟片阀
气动碟片阀为角动式阀门， 由定位器输出信号压力，输 出到执行气缸，气缸通过蜗 轮蜗杆机构带动碟片阀芯旋 转，阀门打开，气流铜管
二、气动阀的种类
1.5 直动型角角座阀
气动角座阀广泛应用于短时 间频繁启动，具有反应灵敏， 动作准确的特点，同感定位 器控制输出气压信号，用气 动控制可准确控制气体、液 体流量。可实现准确控温、 滴加液体等要求
二、气动阀的种类
➢气动执行机构分类： 按功能：两位式 调节式 按气缸结构：薄膜式 活塞式 按阀杆移动方式：直行程 角 行程 按阀杆移动方向：正作用 反 作用 按作用方式：单作用 双作用 按气动失效模式分：失气开－ 气关 失气关－气开
二、气动阀的种类
我们常用的阀们有： 1.气动O型开关阀（浆线、水系统） 2.气动V型调节阀（浆线、水系统、蒸汽系统） 3.气动直行程式隔膜阀（热回收） 4.电磁隔膜阀（压缩空气吹气控制） 5. 角动蝶片阀（燃烧系统） 6.直动型角角座阀（润滑站油温控制）
三、调试
3.1 metso定位器
2.调整零位 调节方法：
给定4mA电流（零开度），然后调整阀门调零螺 母（顺时针零位上调，逆时针零位下调），使阀门开 度指示在0°位置。最好是将阀门零位上调后，再缓 慢调到0°，保证阀门开度的准确性
三、调试
3.1 metso定位器
3.满度调节 调节方法：
给定20mA信号，然后用一字螺丝刀调整阀门满度 电位器（逆时针调大，顺时针调小），使阀门开度指 示盘指针刚好指在90°位置。最好是将阀门满度下调 ，再缓慢调到90°位置，保证阀门开度的准确性。
“100-0”，我们一般使用的是0-100行程。 凸轮位置一般出厂都设置好了，不需要调整，只

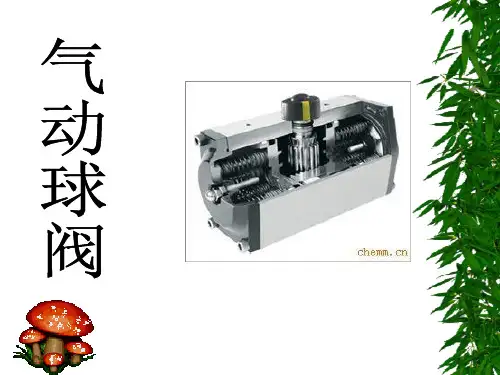

气动球阀自己讲解课件

气动球阀自己讲解课件

四、优点
• 气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动 方向。气动球阀是近年来被广泛采用的一种新型阀门，它具有以下优 点： 1． 流体阻力小，其阻力系数与同长度的管段相等。 2． 结构简单、体积小、重量轻。 3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好， 在真空系统中也已广泛使用。 4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远 距离的控制。 5． 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆 卸更换都比较方便。
三、工作原理
• 气动球阀只需要用气动执行器带动阀体作90度的旋转，就 可以实现对介质的流量进行截断和开通的功能。而且只需 要很小的转动力矩就能关闭严密。完全平等的阀体内腔为 介质提供了一个阻力很小、并且直通的流道。通常认为球 阀最适宜直接做开闭使用，但近来的发展已将球阀设计成 使它具有节流和控制流量之用。球阀的主要特点是本身结 构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气 等一般工作介质，而且还适用于工作条件恶劣的介质，如 氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的， 也可以是组合式的。
• • • •
•
•
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过 时，不会引起阀门密封面的侵蚀。 • 7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高 压力都可应用。 • 8. 因为气动球阀动力源采用的是气体，一般为0.2-0.8MPa压力， 相对比较安全。气动球阀如果漏气的话，相对液动、电动来说，气体 可以直接排出，对环境没有污染，同时具有较高的安全性。 • 9.相对于手动和涡轮转动球阀来说，气动球阀可以大口径配置， （手动和涡轮转动球阀一般都在DN300口径以下，气动球阀目前可以 达到DN1200口径。

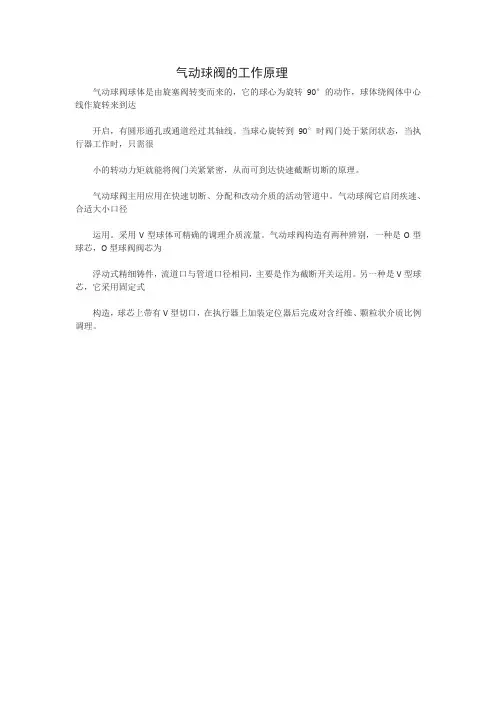

气动球阀的详细介绍

气动球阀的详细介绍

气动球阀的详细介绍气动球阀是一种通过气动装置控制的阀门，广泛应用于工业生产中的流体控制系统。

它具有结构简单、操作方便、密封性能好等优点，被广泛应用于石油、化工、冶金、电力、制药等行业。

气动球阀的工作原理是通过气动执行器的动作，来驱动阀球的旋转，使流体通过或截断。

气动执行器接收控制信号后，通过气源供给压缩空气，将压缩空气的动力转换为机械能，从而驱动阀球旋转。

当阀球与阀体孔道对齐时，流体通过；当阀球与阀体孔道垂直时，流体被截断。

由此可以实现对流体的控制。

气动球阀具有以下优点：1.结构简单：气动球阀的主要结构包括阀体、阀盖、阀球和传动装置，结构简单，便于加工和维修。

2.操作方便：气动球阀可以通过气动执行器实现自动化控制，方便操作和远程控制。

可以根据需要设置开启和关闭的时间，提高生产效率。

3.密封性能好：气动球阀采用全面接触密封结构，阀球与阀座的全面接触可以保证密封性能，避免泄漏和堵塞的问题。

4.流体阻力小：气动球阀的阀球采用球形结构，与流体的通道相连时，能够形成较小的阻力，减少流体的压力损失。

5.耐腐蚀性强：气动球阀的阀体和阀盖通常采用铸铁或不锈钢制造，具有较强的耐腐蚀性，可以适应不同工况下的需求。

6.耐高温、耐高压：气动球阀可以承受较高的温度和压力，适用于高温、高压的工况。

7.适应性强：气动球阀可以适应各种介质，包括液体、气体和腐蚀性介质。

气动球阀的应用范围广泛，包括石油、化工、冶金、电力、制药等行业。

在石油工业中，气动球阀常用于油田注水和输油管道的控制；在化工工业中，气动球阀常用于化工流程的控制和调节；在制药工业中，气动球阀常用于药液的处理和输送。

需要注意的是，气动球阀在使用过程中应严格按照说明书的要求进行操作和维护，以保证其正常运行和延长使用寿命。

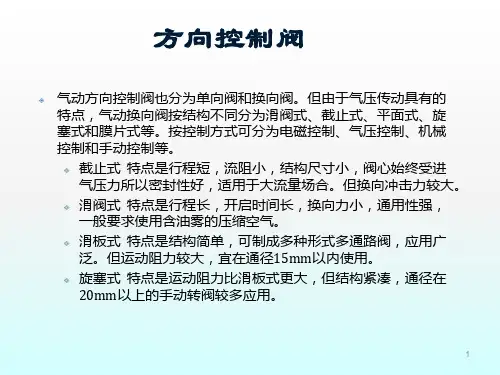

气动球阀自己讲解课件分解

气动球阀自己讲解课件分解

气动三联件 气动三联件是指空气过滤器、减压阀和油雾器。过滤度一般为50-70μm,调压范围为 05.-10mp。如过滤精度5-10μm，10-20μm，25-40μm，及调压为0.05-0.3MPa， 0.05-1mpa三大件无管连接而成的组件称为三联件。 减压阀 可对气源进行稳压， 使气源处于恒定状 态，可减小因气源 气压突变时对阀门 或执行器等硬件的 损伤
三、工作原理
• 气动球阀只需要用气动执行器带动阀体作90度的旋转，就 可以实现对介质的流量进行截断和开通的功能。而且只需 要很小的转动力矩就能关闭严密。完全平等的阀体内腔为 介质提供了一个阻力很小、并且直通的流道。通常认为球 阀最适宜直接做开闭使用，但近来的发展已将球阀设计成 使它具有节流和控制流量之用。球阀的主要特点是本身结 构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气 等一般工作介质，而且还适用于工作条件恶劣的介质，如 氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的， 也可以是组合式的。
六、维修
拥有较长的使用寿命和免维修期，将依赖 以下几个因素：正常的工作条件、保持和谐的温 度/压力比，以及合理的腐蚀数据 注意: ●球阀在关闭状态下，阀体内部依旧存在 受压流体 ●维修前，解除管线压力并使阀门处于打 开位置 ●维修前，断开电源或气源 ●维修前，将执行机构与支架脱离
（1）填料处的再封锁
四、优点
• 气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动 方向。气动球阀是近年来被广泛采用的一种新型阀门，它具有以下优 点： 1． 流体阻力小，其阻力系数与同长度的管段相等。 2． 结构简单、体积小、重量轻。 3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好， 在真空系统中也已广泛使用。 4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远 距离的控制。 5． 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆 卸更换都比较方便。
