山西兰花科创化工分公司13万吨/年尿素主厂房安装工程会 签：批 准：审 定：审 核：编 制：方全军中国化学工程第三建设公司二○○五年一月二十四日8．13尿素合成塔吊装方案1、工程概况1.1建设单位:兰花科创巴公化肥厂1.2监理单位:山西太岳工程监理公司1.3设计单位:山西化工设计院1.4设备供货单位:大连化机公司1.5承建单位:中国化学工程第三建公司1.6工程内容：兰花科创巴公化肥厂13万吨尿素工程位于原化工厂老生产装置区北面，长晋路东面。
1.7尿素塔参数表设备名称重量规格及数量安装标高备注尿素塔￠1400*￠1620*24104吨2.1m8002、编制依据2.1《巴化8.13尿素安装工程施工招标文件》2.2《设备平面布置图》2.3《大型设备吊装工程工艺标准》SHJ515-902.4《化工工程建设起重规范》HGJ201-832.5《石油化工施工安全技术规程》SH3505-20012.6德马克300吨汽车吊性能参数表8．13尿素合成塔吊装方案3、尿塔吊装工艺流程吊车吊装设备吊装工艺流程图4、吊车的选用现场察看，吊装条件不太理想（包括道路、设备进场等），整个装置布局紧凑，吊装施工作业空间小，根据吊装的最大重量、设备吊装高度以及安装的位置、起重机械的技术参数的情况综合考虑，选用300T（DEMAK）汽车吊一台、50t汽车吊(TG-500E)一台,8吨卷扬机一台,100吨拖排一个。
8．13尿素合成塔吊装方案5.吊装计划（根据设备到货确定）6、施工方法6.1吊装方法尿素塔吊装主要采用吊车滑移法进行吊装，此法对于直径大、本体高、重量大的立式设备吊装较为安全可靠，该设备采用单吊车提升，尾部使用50吨吊车抬送。
6.2吊装前的检查6.2.1技术人员是否经过技术交底及安全技术措施交底。
6.2.2是否设置了吊装警戒区,专职安全员是否到场,与吊装无关人员是否已经清理出场。
6.2.3施工的机、索具的规格和数量是否与已批准的施工方案一致。
当代化工研究[(JModern Chemical Research丄，2021•01练述与专论煤质化验误差分析及控制措施*张菲(山西兰花科创玉溪煤矿有限责任公司山西048200)摘耍：煤炭在人们的生活工作中无处不在，为人们的生活带来了极大的便利。
只有合理地、有效地使用煤炭才能造成更大的经济效益。
煤矿公司需要对煤炭的质量进行严格的检测，来确定煤炭的质量水平；准确的煤质检测，可为煤炭企业产生巨大的经济效益°并且煤炭质量的检测是非常需要技术性的一项任务，这是因为它在分析检测中很容易受一些因素的影响，容易产生误差同时难以确保分析数据的准确性。
关键词：煤质化验；误差分析；控制措施中图分类号：TQ533文献标识码：AError Analysis and Control Measures of Coal Quality TestZhang Fei(Shanxi Lanhua Kechuang Yuxi Coal Mine Co.,Ltd.,Shanxi,048200)Abstracts Coal is ubiquitous in people's life and work,which brings great convenience to people's lives.Only the rational and effective use of coal can bring about greater economic benefits.Coal mining companies need to strictly test the quality of c oal to determine the quality level of c oal. Only accurate coal quality detection can bring huge economic benefits to coal enterprises.And the detection of c oal quality is a very technical task, because it is easily affected by some factors in the analysis and detection,and it is easy to produce errors and at the same time it is difficult to ensure the accuracy of t he analysis data.Key words：coal quality test}error analysiscontrol measures1•煤质化验中常出现的误差⑴采样过程中的误差煤样采取的误差，在煤炭质量检测时，样品的采取是煤质检测过程中最重要的环节，也是最有可能产生误差的环节；这是事关煤炭检测结果误差高低的关键问题。
收稿日期:2022 06 06作者简介:王㊀凯(1993-),男,山西高平人,助理工程师,从事采掘管理技术工作㊂doi:10.3969/j.issn.1005-2798.2023.01.018玉溪煤矿工作面掘进机中智能化掘进集控系统应用研究王㊀凯(山西兰花科创玉溪煤矿有限责任公司,山西沁水㊀048000)摘㊀要:为加快煤矿智能化建设改造,推动煤矿装备向智能化㊁高端化发展,实现采掘工作面减人作业,在掘进机中建立一套智能化掘进集控系统已成为当前重要的研究趋势㊂为此,以玉溪煤矿工作面掘进机为例,从多个方面开展了掘进机中智能化掘进集控系统的方案设计及关键分系统研究,经过对该集控系统的实际应用得出:该系统运行良好,智能化程度较高,能实现对掘进机设备的自动导航㊁自动坡度追踪和自动截割等功能,系统的综合评分较高,达到了工作面掘进机的智能化掘进作业要求㊂对提高掘进机的作业效率㊁减少作业人员数量㊁提高工作面的作业安全性具有重要意义㊂关键词:煤矿;智能化;掘进;集控系统中图分类号:TD632.2㊀㊀㊀文献标识码:B㊀㊀㊀文章编号:1005 2798(2023)01 0068 03㊀㊀随着煤矿资源的大量开采,采用更加先进的开采设备及系统提高煤矿开采量已成为当前煤矿领域的重要发展方向㊂矿用掘进机是煤矿开采中的重要设备,与采煤机㊁带式输送机等设备共同完成煤矿的开采任务[1]㊂当前市场上通用的掘进机设备智能化程度较低㊁所需作业人员较多,设计智能化集控系统已成为当前煤矿设备智能化升级发展的必然趋势[2]㊂为此,以玉溪煤矿工作面掘进机为例,开展了矿用掘进机中智能化掘进集控系统的总体设计及关键分系统研究,完成了该系统的实际应用及评价,验证了该系统的可靠性及稳定性,提高了掘进机的掘进效率及煤矿开采量,达到了预期效果,实际应用价值较大㊂1㊀集控系统设计的必要性以玉溪煤矿工作面掘进机为例㊂该煤矿采用四六制生产制度,检修班不允许生产,而当前掘进工作面在检修班进行检修㊁防突检测以及前移胶带机尾等工作㊂但在实际掘进过程中存在以下问题:1)㊀当前掘锚一体机机载钻锚装置无法满足防突检测钻孔要求,新购一台成本较高;2)㊀增加带式输送机自移机尾无法实现减人增效;3)㊀掘进断面较大,支护作业规程要求一掘一锚,目前使用手持气动锚杆钻机进行支护作业,掘进机工作一个循环需要分为上下两部分完成,工作效率低且现场作业人员安全系数较低㊂因此,同时考虑先用于煤巷掘进,后期也可在岩巷掘进中使用,计划采购1台智能化EBZ200型悬臂式岩巷掘进机,配套原有的供电㊁运输㊁通风及排水等设备,在1303工作面回风巷中设计一套集成于掘进机设备中的智能化掘进集控系统,以实现掘进工作面的少人化,达到生产安全管理控制的目的㊂2㊀集控系统设计集控系统是整个EBZ200型煤矿掘进机中重要的组成部分,包括井下远程集控中心和地面远程集控中心㊂地面远程集控中心得到井下远程集控中心的授权后,在地面可以实现在井下的全部操作功能㊂井下远程集控中心在紧急情况下可以随时把操控权限切换到井下远程集控中心㊂在掘进机本体中配备了倾角传感器㊁惯性导航仪㊁三维扫描仪㊁红外摄像仪㊁人员接近传感器㊁油温油位传感器㊁语音对讲设备和控制箱等智能化监测监控设备,实现掘进机的工况参数监测㊁数据采集㊁设备精准定位㊁自主导航㊁智能截割㊁环境监测等功能[3]㊂在数据传输和集控方面,主要利用矿方的5G系统,将智能掘进机相关数据接入井下远程集控中心,实现远程控制与监控㊂同时,集控中心的相关数据通过千兆交换机接入井下万兆环网,接入地面远程集控中心㊂通过智能化控制软件,在井下远程集控中心㊁地面远程集控中心能够实时显示掘进工作86面现场的情况,监听现场声音;同时设备工作状态信息可以实时显示在集控中心的显示界面上;现场开放权限后,可以实现掘进工作面设备的井下集控中心或地面集控中心远程操作控制,集控系统网络构架如图1所示㊂图1㊀掘进机中集控系统网络构架3㊀关键分系统设计3.1㊀掘进机车身定位系统掘进机车身定位系统采用三维激光扫描仪与激光陀螺惯性导航融合技术㊂三维激光扫描仪主要通过内置的激光雷达扫描预定的相关标靶,将采集的点云数据发送至GPU图像处理器进行模型构建及计算㊂其中,该定位系统中的CPU处理器通过高速运算将三维激光扫描仪计算数据与激光陀螺惯性导航仪的航姿信息(航向角㊁俯仰角㊁侧倾角㊁加速度等)进行融合处理,得到掘进机车身的姿态及位置信息,其原理如图2所示㊂另外,车身位置信息结合截割臂升降㊁回转㊁伸缩油缸位移传感器通过车载控制器进行截割头相对于巷道的位置信息[4]㊂截割头位置信息是断面自动截割成型的重要数据信息㊂车身姿态和位置信息是进行车身自主纠偏和防碰撞的重要数据信息㊂数据通过构建完毕的掘进机模型可以得出截割机构的俯仰角和回转角㊂图2㊀惯性导航仪原理图3.2㊀断面定义及路径规划设计煤矿巷道断面一般有弧顶㊁平顶㊁斜顶式三种,仅在弧线段数㊁直线段数和直线斜率方面有区别㊂基于以上特性,利用直线按间距分段和弧线按角度分段相结合的方法对断面的轮廓在PLC内进行模型搭建㊂另外,断面自动成形分为逐行扫描阶段和边界扫描阶段㊂逐行扫描完成断面的初成形,边界扫描完成断面的精细化边界修帮㊂控制逐行扫描间96距可以对成形断面的平整度进行调整㊂所设计的断面定义及路径规划如图3所示㊂图3㊀断面定义及路径规划3.3㊀环境监测㊁安全保护关键仪器设备选型设计3.3.1㊀粉尘监测仪器选型设计粉尘传感器主要实现对煤矿井下呼吸性粉尘的在线监测㊂传感器具有呼尘分离效果好算法先进准确度高额定工作电流小传输距离更远等显著特点㊂为此,针对此工作面,在工作面上安装了GCG1000 (X)粉尘浓度传感器,传感器数量根据监测要求确定,粉尘传感器主要技术参数有:①粉尘浓度测量范围为0.1~500mg/m3;②粉尘浓度测量误差不大于ʃ15%.3.3.2㊀甲烷气体监测仪器选型设计矿用低浓度甲烷传感器主要适用于煤矿井下和其它具有爆炸性气体(甲烷混合物㊁煤尘)场合,可用于井下大中型采掘设备和其它机电设备上,连续监测设备附近风流中的瓦斯浓度,也可用于固定场合,当瓦斯浓度达到或超过报警点时,传感器立即发出声㊁光报警信号㊂故选用了GJC4(B)型矿用甲烷传感器,该传感器采用高性能热催化元件㊁微电脑数字技术和新型电子器件,性能稳定,门限准确,反应迅速,精度高㊂使用方式采用人性化设计,软调节技术,操作简单,使用方便㊂其工作温度为(0~40)ħ,测量范围:(0.00%~4.00%)CH4,响应时间ɤ20s,传感器工作电压(9~24)VDC,传感器的传输距离ɤ2km.3.4㊀危险区域人员识别技术分析为提高危险作业区域人员的保护力度,设计了一种危险区域人员识别技术㊂该技术采用在掘进机车身上加装热释红外传感器㊁精准定位等模式,对进入探测范围内的人员进行感应,对进入危险区域人员近感探测,开机前及运行过程中,监测到人员时, 5m范围内停机,声光报警器报警;同时,将误闯信息传递至监控平台上,实现对相关信息的实时显示及报警,危险区域人员识别示意如图4所示㊂4㊀实际应用评价为进一步验证此掘进机中集控系统的综合性能,按照‘全省煤矿智能化建设基本要求及评分方法(试行)“要求,对该系统进行了实际应用及评价打分验证㊂该系统在实际应用过程中,整体运行良好,智能化程度较高,系统可靠性及稳定性较好;建立了在地面以及井下建立远程控制系统,实现一键启动及智能操作;同时,该系统自带瓦斯传感器,增加了粉尘传感器,实现了对井下环境数据智能分析及检测;也实现了整个掘进过程的自主导航㊁坡度追踪和自动截割等功能;通过与锚杆钻车的配合使用,实现全机械化作业,掘进速度满足矿井采掘接替要求㊂经玉溪煤矿相关人员评价,该系统的综合评分为76.34分,相对较高,达到了工作面中掘进机的智能化掘进作业要求㊂图4㊀危险区域人员识别示意5㊀结㊀语以玉溪煤矿工作面掘进机为例,在分析当前煤矿工作面掘进过程中存在问题的基础上,开展了掘进集控系统的总体设计及关键分系统设计研究,并对该系统进行了实际应用评价㊂该集控系统运行良好,智能化程度较高,实现了整个掘进过程的多项自动控制及操作;整个掘进机设备的掘进效率明显提高,达到了预期要求㊂该系统的应用设计有效支撑并完善了掘进机设备及整个工作面的智能化程度,实际应用价值较大㊂参考文献:[1]㊀张㊀朋.综采工作面集控系统的设计分析[J].机械管理开发,2021,36(8):235-236,312.[2]㊀魏永龙,魏永东,徐㊀威.冲击地压孤岛工作面智能化掘进工艺的探索与应用[J].中国矿业,2021,30(S1):113-119.[3]㊀孙㊀健.综采工作面信息化集控系统在平朔矿区的应用[J].露天采矿技术,2021,36(1):79-82. [4]㊀裴新宇.煤矿智能化远程集控系统分析[J].矿业装备,2021(1):116-117.[责任编辑:常丽芳]07。

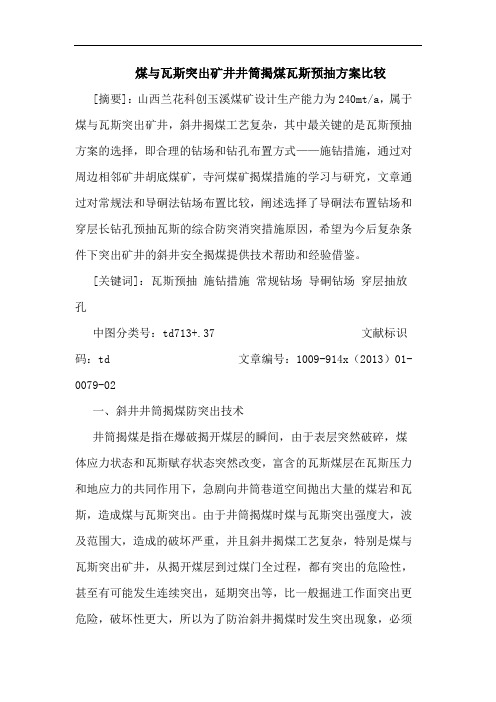

煤与瓦斯突出矿井井筒揭煤瓦斯预抽方案比较[摘要]：山西兰花科创玉溪煤矿设计生产能力为240mt/a，属于煤与瓦斯突出矿井，斜井揭煤工艺复杂，其中最关键的是瓦斯预抽方案的选择，即合理的钻场和钻孔布置方式——施钻措施，通过对周边相邻矿井胡底煤矿，寺河煤矿揭煤措施的学习与研究，文章通过对常规法和导硐法钻场布置比较，阐述选择了导硐法布置钻场和穿层长钻孔预抽瓦斯的综合防突消突措施原因，希望为今后复杂条件下突出矿井的斜井安全揭煤提供技术帮助和经验借鉴。
[关键词]：瓦斯预抽施钻措施常规钻场导硐钻场穿层抽放孔中图分类号：td713+.37 文献标识码：td 文章编号：1009-914x（2013）01- 0079-02一、斜井井筒揭煤防突出技术井筒揭煤是指在爆破揭开煤层的瞬间，由于表层突然破碎，煤体应力状态和瓦斯赋存状态突然改变，富含的瓦斯煤层在瓦斯压力和地应力的共同作用下，急剧向井筒巷道空间抛出大量的煤岩和瓦斯，造成煤与瓦斯突出。
由于井筒揭煤时煤与瓦斯突出强度大，波及范围大，造成的破坏严重，并且斜井揭煤工艺复杂，特别是煤与瓦斯突出矿井，从揭开煤层到过煤门全过程，都有突出的危险性，甚至有可能发生连续突出，延期突出等，比一般掘进工作面突出更危险，破坏性更大，所以为了防治斜井揭煤时发生突出现象，必须制定科学的严密的斜井揭煤防突出措施，对揭煤段区域实行两个“四位一体”的防突措施，防突效果检验合格，充分消突后，才能进行揭开煤体工作，目前最好的最有效的消突措施是穿层钻孔预抽放瓦斯，而合理的钻场和钻孔布置方式——施钻措施，是斜井井筒揭煤的关键工艺。
二、副斜井井筒布置情况玉溪煤矿副斜井井口标高+792.2m，井底标高+320m，掘进方位角78°，设计斜长1380m，井筒倾角20°，井筒断面形状为直墙半圆拱，净断面17.0m2，采用锚网喷支护，锚杆为ф20×2400mm的树脂锚杆，三花形布置，规格800×800mm；网为6.5的钢筋加工而成，网格150×150mm，喷射混凝土厚度为150mm；基岩段混凝土强度等级为c20；铺底混凝土强度等级为c30。
第一章井田概况及矿井建设条件1.1 井田概况1.1.1 交通位置玉溪井田位于山西省南部、樊庄普查区的东南部，行政区划隶属沁水县胡底乡所辖，其地理坐标为：东经112°36′20″～112°41′00″，北纬35°42′15″～35°45′00″。
曲（沃）－辉（县）公路从本井田南部通过，向西经端氏镇、沁水县城，在侯马与大运公路相通；向东在高平市与207国道交会；侯月铁路经过端氏镇，距本井田约17km，向西在侯马与南同蒲线接轨，向南在月山与太焦铁路相交，交通尚称方便。
1.1.2 地形地貌本区位于山西高原东南部，太行山脉南端。
区内地形总体为北高南低，沟谷纵横，地形起伏较大，东北最高，最高点位于东北角山梁，标高+1223.1m；西南最低，最低点位于胡底村东樊庄河谷，标高+759.1m，相对高差464m。
南部为樊庄河谷，走向近东西向及NEE向，与区内最发育的一组节理走向一致。
谷底较平缓，宽140～400m，坡降±1.6º；井田中北部为樊庄支谷及山梁，呈NNE向羽状分布，与该方向的一组节理相吻合，沟谷呈“V”字型尖谷，为侵蚀强烈的中低山区。
1.1.3 河流与水系本区属黄河流域沁河水系，流经本区的樊庄河为固县河支流，属季节性河流，雨季有短暂洪流，旱季长期断流，向西在东山村附近流入固县河，向南于端氏镇汇入沁河。
1.1.4 气象及地震本区属东亚季风区暖温带半湿润地区，大陆气候显著，四季分明。
夏季午间较热，早晚凉爽，雨水较多；冬季气候寒冷，雨雪稀少；春秋季雨少风多。
据沁水县气象局资料，当地年平均气温10.2℃，极端最高气温达37.4℃(1991年7月12日)，最低-18.7℃（1990年2月4日），无霜期180天，最大冻土深度43cm，最大风力为10级。
降雨多在六、七、八三个月，年降水量最大891.2mm，最小412.5mm，年平均蒸发量1584.78mm。
山西兰花科技创业股份有限公司伯方煤矿分公司年产6000吨型煤项目竣工环境保护设施验收公示根据《建设项目竣工验收环境境保护验收管理办法》、《晋城市环境保护局“关于进一步做好建设项目环保验收与排污许可衔接管理工作的实施意见》(晋市环发【2017】53号)的有关规定，建设项目竣工环境保护设施验收需要向社会公众公开污染物排放防治设施及项目建设情况。
本公司就项目竣工环保设施建设情况公示如下：一、项目情况简述项目名称：山西兰花科技创业股份有限公司伯方煤矿分公司年产6000吨型煤项目项目概要：山西兰花科技创业股份有限公司伯方煤矿分公司注册于1999 年01 月，主要经营煤炭开采、洗选及销售等，为确保职工冬季采暖和日常生活用型煤需求，公司在伯方煤矿工业生产区东南侧建设民用型煤加工项目，建设规模为年产6000 吨。
2017年6月19日，本项目由高平市发展和改革局以高发改发备案字[2017]142号予以备案；2017年7月，山西兰花科技创业股份有限公司伯方煤矿分公司委托中晟华远（北京）环境科技有限公司编制完成了《山西兰花科技创业股份有限公司伯方煤矿分公司年产6000吨型煤项目环境影响报告表》；2017年8月18日，高平市环境保护局以高环审[2017]51号对本项目环境影响报告表进行了批复。
二、环保设施落实情况本项目在建设过程中严格执行了环境保护“三同时”制度，各项环保设施严格按照环评及批复要求建设，目前具备竣工条件，拟进行竣工环境保护设施的验收工作，现将环评批复要求及环保措施落实情况公示如下：表1 环评规定的环保措施及落实情况表2 环评批复规定的环保措施及落实情况三、结论本项目各设施均按环评及环评批复要求建设完成，达到验收条件。
