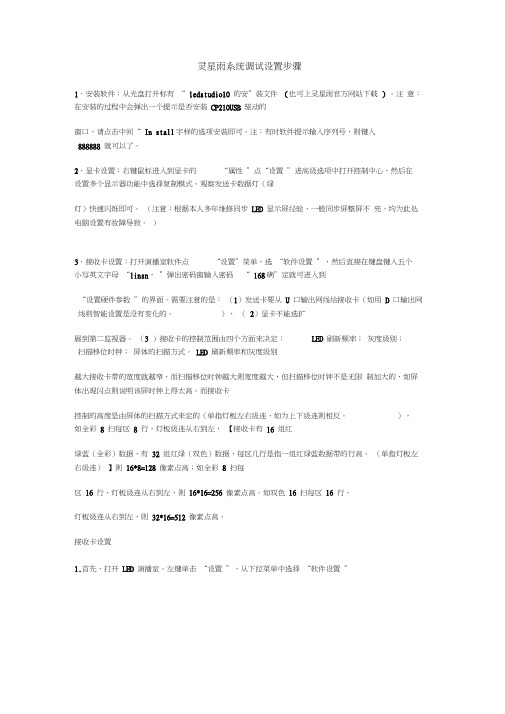

灵星雨系统调试设置步骤1．安装软件：从光盘打开标有“ ledstudio10 的安”装文件（也可上灵星雨官方网站下载）。

注意：在安装的过程中会弹出一个提示是否安装CP210USB 驱动的窗口，请点击中间“ In stall字样的选项安装即可。

注：有时软件提示输入序列号，则键入888888 就可以了。

2．显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。

观察发送卡数据灯（绿灯）快速闪烁即可。

（注意：根据本人多年维修同步LED 显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。

）3．接收卡设置：打开演播室软件点“设置”菜单，选“软件设置”，然后直接在键盘键入五个小写英文字母“linsn，”弹出密码窗输入密码“ 168确”定就可进入到“设置硬件参数”的界面。

需要注意的是：（1）发送卡要从U 口输出网线给接收卡（如用D 口输出网线则智能设置是没有变化的。

），（2）显卡不能选扩展到第二监视器。

（3 ）接收卡的控制范围由四个方面来决定：LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。

LED 刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。

而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。

），如全彩8 扫每区8 行，灯板级连从右到左，【接收卡有16 组红绿蓝（全彩）数据，有32 组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。

（单指灯板左右级连）】则16*8=128 像素点高；如全彩8 扫每区16 行，灯板级连从右到左，则16*16=256 像素点高。

如双色16 扫每区16 行，灯板级连从右到左，则32*16=512 像素点高。

接收卡设置1.首先，打开LED 演播室。

左键单击“设置”，从下拉菜单中选择“软件设置”2 .在弹出菜单上输入linsn （注意不能大写）3•弹出一个对话窗，输入密码168「取消：k ___________________ J4•进入硬件参数设置’页面。

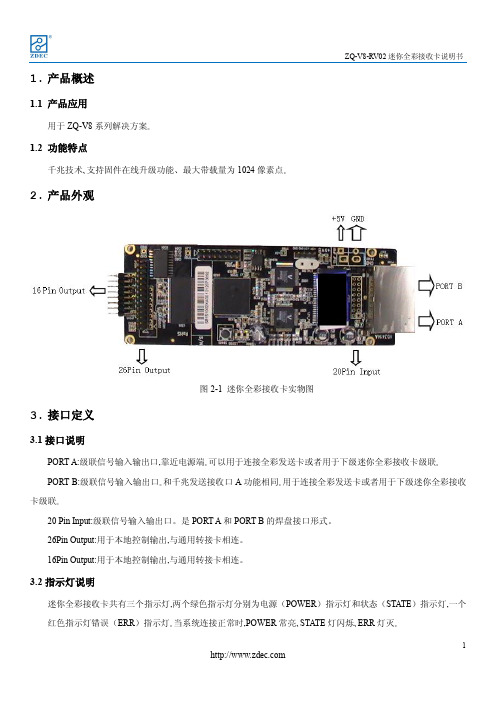

1.产品概述1.1 产品应用用于ZQ-V8系列解决方案｡1.2 功能特点千兆技术､支持固件在线升级功能、最大带载量为1024像素点｡2.产品外观图2-1 迷你全彩接收卡实物图3.接口定义3.1接口说明PORT A:级联信号输入输出口,靠近电源端｡可以用于连接全彩发送卡或者用于下级迷你全彩接收卡级联｡PORT B:级联信号输入输出口｡和千兆发送接收口A功能相同｡用于连接全彩发送卡或者用于下级迷你全彩接收卡级联｡20 Pin Input:级联信号输入输出口。

是PORT A和PORT B的焊盘接口形式。

26Pin Output:用于本地控制输出,与通用转接卡相连。

16Pin Output:用于本地控制输出,与通用转接卡相连。

3.2指示灯说明迷你全彩接收卡共有三个指示灯,两个绿色指示灯分别为电源（POWER）指示灯和状态（STA TE）指示灯,一个红色指示灯错误（ERR）指示灯｡当系统连接正常时,POWER常亮､STATE灯闪烁､ERR灯灭｡● POWER:电源指示灯,绿色｡正确连接电源时,电源指示灯常亮;未正确连接电源时,电源指示灯灭｡● STATE:状态指示灯,绿色｡千兆接口A 或B 有信号输入，则状态指示灯闪烁; 千兆接口A 或B 均无信号输入,状态指示灯常亮｡● ERR:错误指示灯,红色｡千兆接口A 或B 两者之一输入的有误码，则错误指示灯闪烁; 千兆接口A 或B 均无误码,错误指示灯灭｡固件程序错误, 错误指示灯常亮，此时需要升级程序。

3.3排针说明如3.1接口说明所述，迷你全彩接收卡包含两个输入口连接器，分别是RJ45_A 、RJ45_B 和20Pin 焊点；两个双排针输出口连接器，分别是26PIN 排针和16PIN 排针，下面对它们的每个管脚进行详细说明。

图3-1 迷你全彩接收卡接口示意图3.3.1 20Pin Input 信号定义图3-2 20Pin Input 排列顺序及对应名称表3-1 20Pin Input 的管脚含义3.3.2 26Pin Output的信号定义图3-3 26Pin排针的排列顺序及对应的名称26Pin排针的每个管脚的含义如下表：表3-2 26Pin排针的管脚含义3.3.3 16Pin Output的信号定义图3-4 16Pin排针的排列顺序及对应的名称16Pin排针的每个管脚的含义如下表：表3-3 16Pin排针的管脚含义4.参数指标4.1性能参数●最大带载量为1024像素点●显示最大高度32､显示最大宽度32｡●支持典型灯条屏应用●支持双D时钟●支持100级亮度调整以及红绿蓝256级色温调整｡●支持显示屏在线升级固件。

第一步：检查发送卡的绿灯是否有规律闪烁，闪烁转第三步，如果不闪烁，重新启动，没进win98/2k/xp之前检查绿灯是否有规律闪烁,如闪烁转第二步操作，请检查DVI线连线是否连接好，如果问题没解决为发送卡、显卡和DVI线三者之一有故障，请分别更换后重复第一步。

第二步：请按说明书进行设置或重新安装后再设置，直到发送卡绿灯闪烁，否则重复第一步。

第三步：检查接收卡绿灯（数据灯）是否与发送卡绿灯同步闪烁，如果闪烁转第五步，检查红灯（电源）是否亮，如果亮转第四步，不亮检查黄灯（电源保护）是否亮，如不亮检查电源是否接反或电源无输出，如亮检查电源电压是否为5V，如是关掉电源，去掉转接卡及50P排线在试，如问题没解决为接收卡故障，更换接收卡，重复第三步。

第四步：检查网线是否连接良好或太长，检查网线是否按标准制作，按国标压法制作网线，如问题没解决为接收卡故障，更换接收卡，重复第三步。

第五步：检查大屏电源灯是否亮，如不亮转第四步，检查转接卡接口定义线是否与单元板匹配。

看似短暂的一生，其间的色彩，波折，却是纷呈的，深不可测的，所以才有人拼尽一切阻隔，在路漫漫中，上下而求索。

不管平庸也好，风生水起也罢，其实谁的人生不是顶着风雨在前行，都在用平凡的身体支撑着一个看不见的灵魂?有时候行到风不推身体也飘摇，雨不流泪水也湿过衣衫，而让我们始终坚持的除了一份信念：风雨总会过去，晴朗总会伴着彩虹挂在天边。

一定还有比信念还牢固的东西支撑着我们，那就是流动在心底的爱，一份拳拳之爱，或许卑微，却是我们执著存在这个世界上，可以跨越任何险阻的勇气、力量和最美丽的理由。

人生的途程积累了一定的距离，每个人都成了哲学家。

因为生活会让我们慢慢懂得：低头是为了抬头，行走是为了更好地休憩，不阅尽沧桑怎会大度，没惯见成败怎会宠辱不惊，不历经纠结怎会活得舒展？看清才会原谅，有时的无动于衷，不是不屑，不是麻木，而是不值得。

有时痛苦，不是怕失去，不是没得到，而是因为自私，不肯放手，不是自己的，也不想给。

灵星雨控制系统带载点数表
以上控制系统所带点数仅供参考，最终以单元板所带点数为准。

计算接收卡公式：屏体长点数÷接收卡长点数
屏体高点数÷接收卡高点数
计算结果相乘得出为屏所需接收卡数
例：屏长点数320，屏高点数256（此屏为全彩8扫8行）
320÷256=2256÷128=2 2X2=4
（注：320÷256=1.25只要有小数点都进一位）
中航ＺＨ系列控制卡最新参数表(网口+ U盘+串口)
中航ＺＨ系列控制卡最新参数表(WIFI+GRPS+U盘+串口+全彩)
视瑞特（圆心）控制卡最新参数表
卡莱特系统单接收卡控制面积参考表
EQ火凤凰系列控制卡最新参数表
注：标为单色的点数，在用双色单元板时除2就可得到点数。

精显时代控制系统培训主讲：张志会1.显示屏的系统概述2.了解精显时代控制系统的相关产品3.精显时代801,802控制系统4.精显时代控制系统的硬件连接5.精显时代控制系统智能设置（七步法设置）6.显示屏的连接设置7.了解远程控制及第8代产品升级8.CV产品常见故障的排除第1节：显示屏的系统概述显示屏控制系统部分主要由控制计算机、精显时代控制系统、信号传输线缆、显示屏体、智能上电系统以及外围多媒体设备等组成。

目前灵星雨控制系统主要有全彩控制系统，双色控制系统、一、全彩控制系统1、全彩801发送卡（TS801)2、全彩802发送卡（TS802)在系统方案中常被忽略3、全彩803发送卡（TS803)光纤传输新产品，采用可插拔的光纤模块。

4、全彩851外置式发送卡（TS851) 功能等同于TS801 (独立供电）5、全彩852外置式发送卡（TS852)功能等同于TS8026、接收卡RV801、RV802(小卡）、RV803、RV804（小卡）二、双色控制系统1、双色801发送卡（DS801)2、双色802发送卡（DS802)3、双色851外置式发送卡（DS851)4、双色852外置式发送卡（DS852)三、其他组件1、多功能卡701（EX701) 温湿度采集，开关大屏电源，声音传输功能我们使用最多的是亮度自动调节功能。

接入方法：将多功能卡串入整个系统连接的接收卡链路中，通常作为整屏输入的第一张卡出现。

声音传输的功能与802发送卡匹配使用。

2、分线卡701（EB701)通常在不容易走线的场合会使用。

案例（水立方CV12屏使用过此产品）3、多模转801（MC801)4、单模转801（SC801)5、中继701（CN701)用于网线传输距离较长的场合，很少使用，通常每增加一张接收卡就代表具有中继卡的功能。

6、HUB卡（行控卡）根据模组的扫描方式与数据接口数不同而有差异。

读懂HUB卡接口就读懂了系统的智能设置TS801TS803EB701EX701RV80385系列外置发送卡RV802光纤收发器目前我们常用的精显时代发送卡为全彩801,802，双色801,802.。

大家在安装led显示屏的时候，万一接收卡带错了，其中有RV801 RV901 RV908，这个时候怎么办呢？下面的注意事项将为您解答您的忧愁：
1、每个接收卡的高度不能超过8个接口（801、901是8个接口，而908有12个接口）；
2、工作模式选择正常模式即可；
将led显示屏和接收卡正常连接后，可以统一一次性进行智能设置，设置后大家估计会看到屏体中不同的接收卡所带载的led显示屏颜色/亮度和灰度会有很大的区别，严重的还会有出现接收卡工作不正常现象（出现不规则的横条），出现以上问题可以通过下方的处理办法解决。

1、颜色/亮度：选择兼容旧卡亮度（如下图所示）
2、灰度：调整行消隐到1000以上（如下图所示）
3、出现不规则的横条：调整移位时钟到正常为止【一般在10-16.67之间最佳】（如下图所示）
4、工作模式：选择正常模式（如下图所示）。

1. 用带D接收卡升级高刷新频率的程序.
2. 安装我们灵星雨最新的LED演播室.
3. 电脑的刷新频率不能超过60HZ。

（60HZ以上的刷新
频率，发送卡要升级SD801D.new18.bin.以上程序，
最高到80HZ。

用这个程序在发送卡选项可以读取显
卡输出的频率）.
4. 设置好RCG文件，选择最高能支持的扫描移位时钟
（取决于驱动板的性能和设计。

如果性能好，设计
合理，能上的时钟就越高，那么单张接收卡带的面
积（像素点）就会越大，或者在带面积不变的情况
下支持更高的灰度和刷新频率。

一般16.67Mhz；）
5. 确定一个接收卡要控制多少点宽（接收卡控制宽度
点数越大，接收卡的刷新频率相对应降低）.
6. 灰度级数一般推荐客户选择65536标准或者65536品
质优先，低灰效果一般推荐客户选择高刷新高亮度（选择完这几个参数后，软件会根据输入的参数，自行算出接收卡最大的刷新频率）。

接收卡刷新频率最好能够达到1000HZ以上，接收卡的亮度有效率一般推荐客户选择在80%（这几项只是建议，客户可根据自己的要求自行选择）.
7. 行消隐时间和行消隐延迟一般保持软件默认.如果有暗
亮,可以相对应把行消隐时间和行消隐延迟的数值调
整. 行消隐时间有效10-200000/ns, 行消隐延迟有效
0-15。

调整行消隐时间越大，亮度有效率会相对应减低。

8. 灰阶过渡有问题时，先把提高品质打勾，看接收卡的
最小OE宽度是否小于40ns,可以用手动输入（选用高刷新后，设置会由灰色变成白色，把勾打上就可以手动输入OE宽度）。

灵星雨系统调试设置步骤1．安装软件：从光盘打开标有“ledstudio10”的安装文件(也可上灵星雨官方网站下载)。

注意：在安装的过程中会弹出一个提示是否安装 CP210USB 驱动的窗口，请点击中间“Install”字样的选项安装即可。

注：有时软件提示输入序列号，则键入 888888 就可以了。

2．显卡设置：右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心，然后在设置多个显示器功能中选择复制模式。

观察发送卡数据灯（绿灯）快速闪烁即可。

（注意：根据本人多年维修同步 LED 显示屏经验，一般同步屏整屏不亮，均为此处电脑设置有故障导致。

）3．接收卡设置：打开演播室软件点“设置”菜单，选“软件设置”，然后直接在键盘键入五个小写英文字母“linsn”，弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。

需要注意的是：（1）发送卡要从 U 口输出网线给接收卡（如用 D 口输出网线则智能设置是没有变化的。

），（2）显卡不能选扩展到第二监视器。

（3）接收卡的控制范围由四个方面来决定： LED 刷新频率；灰度级别；扫描移位时钟；屏体的扫描方式。

LED 刷新频率和灰度级别越大接收卡带的宽度就越窄，而扫描移位时钟越大则宽度越大，但扫描移位时钟不是无限制加大的，如屏体出现闪点则说明该屏时钟上得太高。

而接收卡控制的高度是由屏体的扫描方式来定的（单指灯板左右级连，如为上下级连则相反。

），如全彩 8 扫每区 8 行，灯板级连从右到左，【接收卡有 16 组红绿蓝（全彩）数据，有 32 组红绿（双色）数据，每区几行是指一组红绿蓝数据带的行高。

（单指灯板左右级连）】则 16*8=128 像素点高；如全彩 8 扫每区 16 行，灯板级连从右到左，则 16*16=256 像素点高。

如双色 16 扫每区 16 行，灯板级连从右到左，则 32*16=512 像素点高。

接收卡设置1.首先，打开 LED 演播室。
